STM32单片机入门学习——第49节: [15-2] 读写内部FLASH读取芯片ID

news 来源：原创 2025/4/30 6:06:36

写这个文章是用来学习的,记录一下我的学习过程。希望我能一直坚持下去,我只是一个小白,只是想好好学习,我知道这会很难，但我还是想去做！

本文写于：2025.04.29

STM32开发板学习——第49节: [15-2] 读写内部FLASH&读取芯片ID

  • 前言
  • 开发板说明
  • 引用
  • 解答和科普
  • 一、FLASH 硬件
  • 问题
  • 总结

前言

   本次笔记是用来记录我的学习过程,同时把我需要的困难和思考记下来,有助于我的学习，同时也作为一种习惯,可以督促我学习,是一个激励自己的过程,让我们开始32单片机的学习之路。
   欢迎大家给我提意见,能给我的嵌入式之旅提供方向和路线，现在作为小白,我就先学习32单片机了,就跟着B站上的江协科技开始学习了.
   在这里会记录下江协科技32单片机开发板的配套视频教程所作的实验和学习笔记内容，因为我之前有一个开发板,我大概率会用我的板子模仿着来做.让我们一起加油！
   另外为了增强我的学习效果：每次笔记把我不知道或者问题在后面提出来,再下一篇开头作为解答！

开发板说明

   本人采用的是慧净的开发板,因为这个板子是我N年前就买的板子,索性就拿来用了。另外我也购买了江科大的学习套间。
   原理图如下
1、开发板原理图
在这里插入图片描述
2、STM32F103C6和51对比
在这里插入图片描述
3、STM32F103C6核心板
在这里插入图片描述

视频中的都用这个开发板来实现,如果有资源就利用起来。另外也计划实现江协科技的套件。

下图是实物图
在这里插入图片描述

引用

【STM32入门教程-2023版 细致讲解 中文字幕】
还参考了下图中的书籍:
STM32库开发实战指南：基于STM32F103（第2版）
在这里插入图片描述
数据手册
在这里插入图片描述

解答和科普

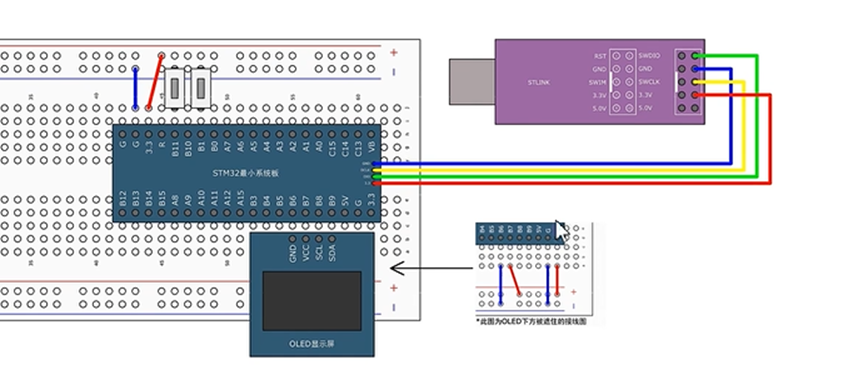

一、FLASH 硬件

在这里插入图片描述
工程结构：建立两个底层模块，最底层计划叫MyFLASH,在这里实现闪存最基本的3个功能，也就是读取、擦除和编程，之后，在此模块之上，在建一个模块，叫Store，主要实现参数数据的读写和存储管理，因为最终应用层想要实现的功能是，任意读写参数，并且这些参数是掉电不丢失的，至于你存在什么地方，怎么擦除，采用什么读写策略，这些不是应用层所关心的，所以Store会定义一个SRAM数组，需要掉电不丢失的参数，就写到SRAM数组里，之后调用保持的函数，这个SRAM数组就自动备份到闪存里，上电后，Store初始化， 会自动再把闪存里的数据读回SRAM数组里，这时闪存管理策略。
最后是main.c里面的应用层了，想要保持参数，就写到Store层的数组，再调用保持函数，备份到闪存，这样就能实现最终功能了。

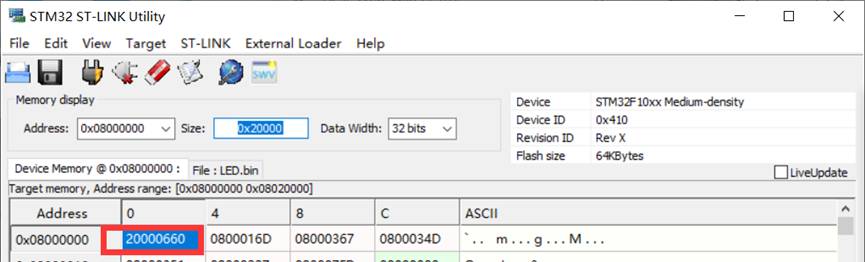

辅助软件：stlink ultility，可以该数据，底层也是有擦除和写
选项字节，
在这里插入图片描述
Bank是加大容量

void FLASH_Unlock(void);
void FLASH_Unlock(void)
{/* Authorize the FPEC of Bank1 Access */FLASH->KEYR = FLASH_KEY1;FLASH->KEYR = FLASH_KEY2;#ifdef STM32F10X_XL/* Authorize the FPEC of Bank2 Access */FLASH->KEYR2 = FLASH_KEY1;FLASH->KEYR2 = FLASH_KEY2;
#endif /* STM32F10X_XL */
}
先写入Key1，再写入Key2.
void FLASH_Lock(void);
void FLASH_Lock(void)
{/* Set the Lock Bit to lock the FPEC and the CR of  Bank1 */FLASH->CR |= CR_LOCK_Set;#ifdef STM32F10X_XL/* Set the Lock Bit to lock the FPEC and the CR of  Bank2 */FLASH->CR2 |= CR_LOCK_Set;
#endif /* STM32F10X_XL */
}
加锁对应设置FLASH_CR的LOCK位锁住FPEC和FLASH_CR;非常的直观。对主闪存和选项字节进行擦除和编程的函数了。
FLASH_Status FLASH_ErasePage(uint32_t Page_Address);
闪存擦除某一页；返回值高速状态；
FLASH_Status FLASH_EraseAllPages(void);
全擦除
FLASH_Status FLASH_EraseOptionBytes(void);
擦除选项字节
status = FLASH_WaitForLastOperation(EraseTimeout);if(status == FLASH_COMPLETE){/* Authorize the small information block programming */FLASH->OPTKEYR = FLASH_KEY1;FLASH->OPTKEYR = FLASH_KEY2;/* if the previous operation is completed, proceed to erase the option bytes */FLASH->CR |= CR_OPTER_Set;FLASH->CR |= CR_STRT_Set;/* Wait for last operation to be completed */status = FLASH_WaitForLastOperation(EraseTimeout);
FLASH_Status FLASH_ProgramWord(uint32_t Address, uint32_t Data);
写入字
FLASH_Status FLASH_ProgramHalfWord(uint32_t Address, uint16_t Data);
写入半字
/* Wait for last operation to be completed */status = FLASH_WaitForLastOperation(ProgramTimeout);if(status == FLASH_COMPLETE){/* if the previous operation is completed, proceed to program the new data */FLASH->CR |= CR_PG_Set;*(__IO uint16_t*)Address = Data;/* Wait for last operation to be completed */status = FLASH_WaitForLastOperation(ProgramTimeout);/* Disable the PG Bit */FLASH->CR &= CR_PG_Reset;}
#endif  /* STM32F10X_XL */

第一步，事前等待，第二步，PG位置1，第三步，Address强转为指针，再指针取内容，赋值Data，也就是在指定地址Address下，写入指定数据Data；第四步，事后等待，最后PG位恢复为0；
FLASH_Status FLASH_ProgramOptionByteData(uint32_t Address, uint8_t Data);
FLASH_Status FLASH_EnableWriteProtection(uint32_t FLASH_Pages);
FLASH_Status FLASH_ReadOutProtection(FunctionalState NewState);
FLASH_Status FLASH_UserOptionByteConfig(uint16_t OB_IWDG, uint16_t OB_STOP, uint16_t OB_STDBY);

FlagStatus FLASH_GetPrefetchBufferStatus(void);
获取预取缓存期状态
FLASH_Status FLASH_GetStatus(void);
FLASH_Status FLASH_WaitForLastOperation(uint32_t Timeout);
1、MyFLSAH

#include "stm32f10x.h"                  // Device headeruint32_t  MyFLASH_ReadWord(uint32_t Address)
{return  *((__IO uint32_t *)(Address)) ;}uint16_t  MyFLASH_ReadHalfWord(uint32_t Address)
{return  *((__IO uint16_t *)(Address)) ;}uint8_t  MyFLASH_ReadByte(uint32_t Address)
{return  *((__IO uint8_t *)(Address)) ;}void MyFLASH_EraseAllPages(void)
{FLASH_Unlock();FLASH_EraseAllPages();FLASH_Lock();
}void MyFLASH_ErasePages(uint32_t Address)
{FLASH_Unlock();FLASH_ErasePage(Address);FLASH_Lock();
}void MyFLASH_ProgramWord(uint32_t Address, uint32_t Data)
{FLASH_Unlock();FLASH_ProgramWord(Address,Data);FLASH_Lock();
}void MyFLASH_ProgramHalfWord(uint32_t Address, uint16_t Data)
{FLASH_Unlock();FLASH_ProgramHalfWord(Address,Data);FLASH_Lock();
}
#ifndef   __MyFLASH_H
#define   __MyFLASH_Huint32_t  MyFLASH_ReadWord(uint32_t Address);
uint16_t  MyFLASH_ReadHalfWord(uint32_t Address);
uint8_t  MyFLASH_ReadByte(uint32_t Address);void MyFLASH_EraseAllPages(void);
void MyFLASH_ErasePages(uint32_t Address);void MyFLASH_ProgramWord(uint32_t Address, uint32_t Data);
void MyFLASH_ProgramHalfWord(uint32_t Address, uint16_t Data);
#endif

2、Store

#include "stm32f10x.h"                  // Device header
#include "MyFLASH.h"#define STORE_START_ADDRESS   0x0800FC00
#define STORE_COUNT				512uint16_t  Store_Data[512];void Store_Init(void)
{if ( MyFLASH_ReadHalfWord(0x0800FC00)!= 0xA5A5 ){MyFLASH_ErasePages(0x0800FC00);MyFLASH_ProgramHalfWord(0x0800FC00,0xA5A5);for(uint16_t i=1;i<512;i++ ){MyFLASH_ProgramHalfWord(0x0800FC00+ i*2 ,0x0000);}}for(uint16_t i=0;i<512;i++ ){Store_Data[i]=MyFLASH_ReadHalfWord(0x0800FC00+ i*2 );}
}void Store_Save(void)
{MyFLASH_ErasePages(0x0800FC00);for(uint16_t i=0;i<512;i++ ){MyFLASH_ProgramHalfWord(0x0800FC00+ i*2 ,Store_Data[i]);}}void Store_Clear(void)
{for(uint16_t i=1;i<512;i++ ){Store_Data[i]=0x0000;}Store_Save();}

#ifndef    __STORE_H
#define    __STORR_Hextern uint16_t  Store_Data[];void Store_Init(void);
void Store_Save(void);
void Store_Clear(void);#endif

在这里插入图片描述在这里插入图片描述

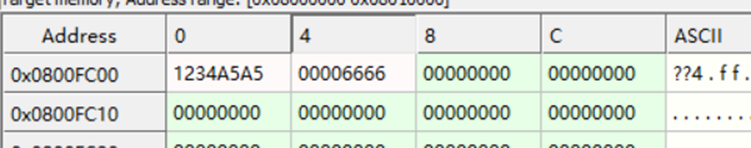

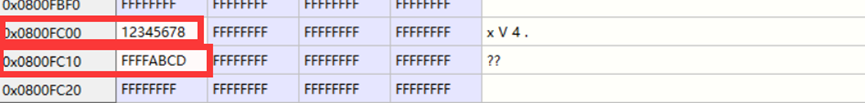

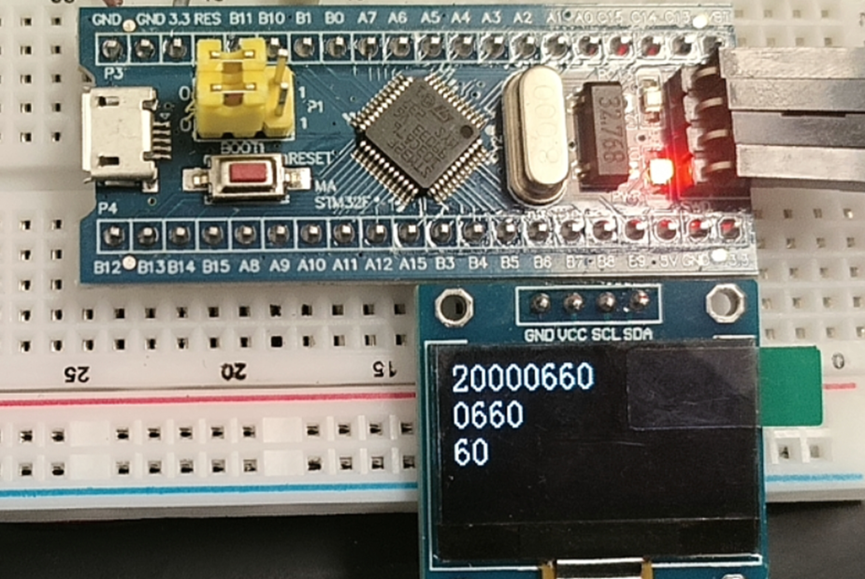

所以这个是以小端模式读取的
在这里插入图片描述

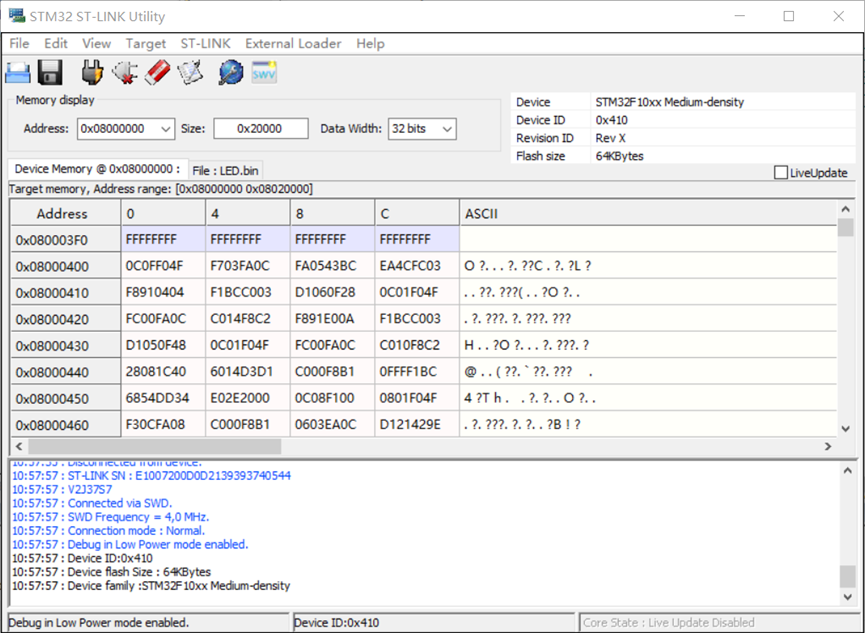

void MyFLASH_EraseAllPages(void)
{FLASH_Unlock();FLASH_EraseAllPages();FLASH_Lock();
}

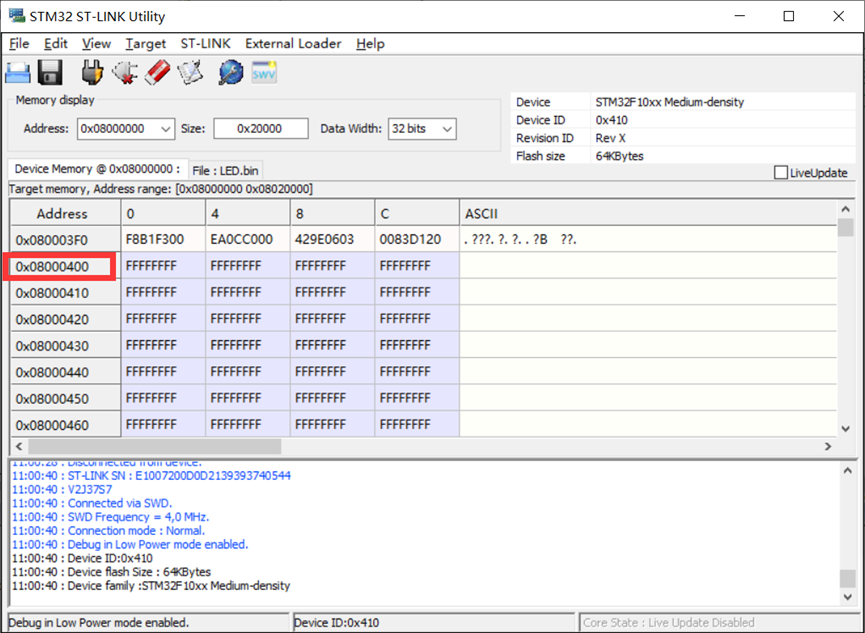

页擦除
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
首先，把闪存初始化一下，比如你第一次使用这个代码，那闪存默认全是FF，而参数和SRAM，一般都默认0，所以对于第一次使用，我们要给闪存的各个参数都置0，怎么判断是不是第一次使用，定义一个标志位，把闪存最后一页的第一个半字，当作标志位，判断。

if ( MyFLASH_ReadHalfWord(0x0800FC00)!= 0xA5A5 ){MyFLASH_ErasePages(0x0800FC00);MyFLASH_ProgramHalfWord(0x0800FC00,0xA5A5);for(uint16_t i=1;i<512;i++ ){MyFLASH_ProgramHalfWord(0x0800FC00+ i*2 ,0x0000);}}

第二大步，上电的时候，把闪存的数据全都转存到SRAM数组里，转存到这个数组里的过程，就是上电的时候恢复数据，实现数据掉电不丢失。
上电的时候，把闪存备份的数据，恢复到SRAM数组里，之后，我们响存储掉电不丢失的参数的时候，就先任意更改这个数组，除了标志位的其他数据，更改后之后，把这个数组，整体备份到闪存的最后一页。

梳理：
这时闪存的最后一页，直接对它读写的话，那肯定不方便，效率低，还容易丢失数据，所以在SRAM中，定义一个数组，它就是闪存的“分身”，我们再读写任何数据，就直接对SRAM操作，这样就非常方便了，但是SRAM掉电丢失，所以我们需要闪存来配合，SRAM每次更改的时候，都把数组整体备份到闪存里，而在上电的时候，再把闪存里的数据，初始化加载，回到SRAM里，这样SRAM数组，是不是就相当于掉电不丢失了。如果标志位是A5A5，就说明已经保持过了，如果不是A5A5，说明闪存是第一次使用，我们就先初始化一下，再加载数据。

在这里插入图片描述
对于出现很多次又可以修改的数据，最好使用宏定义替换一下，

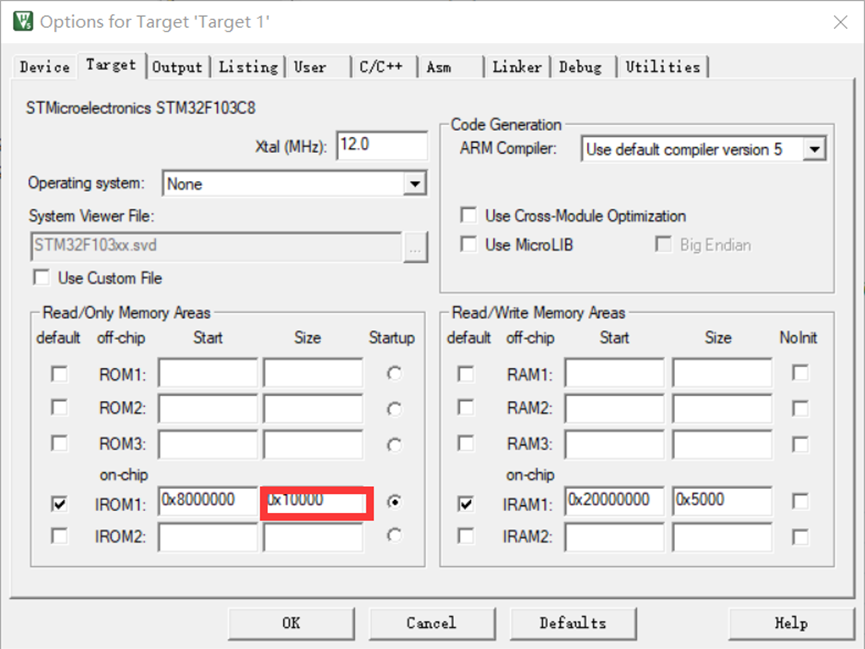

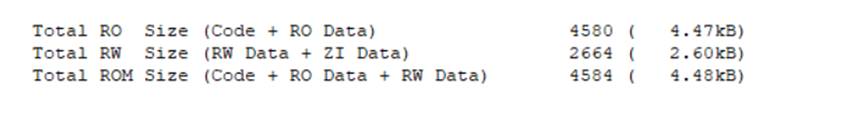

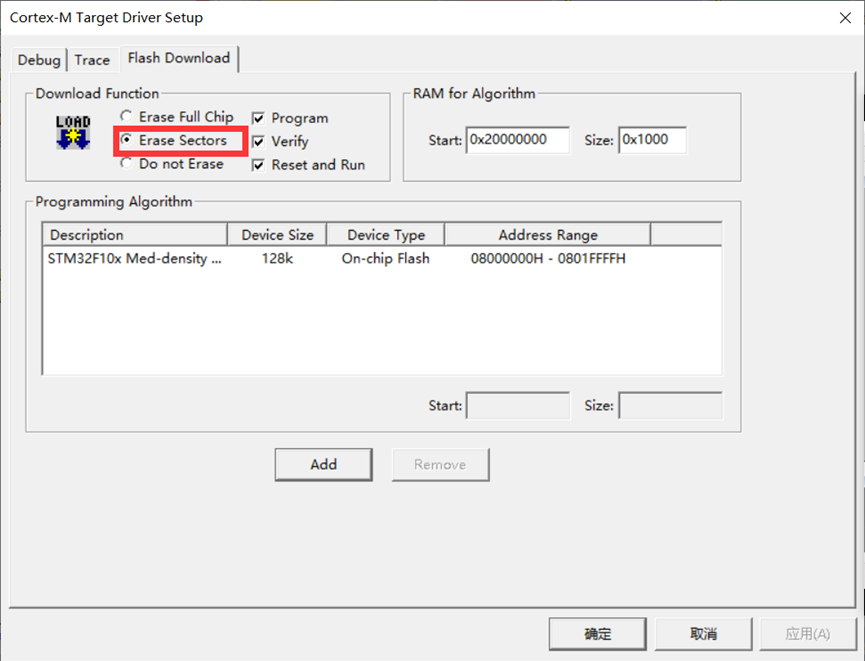

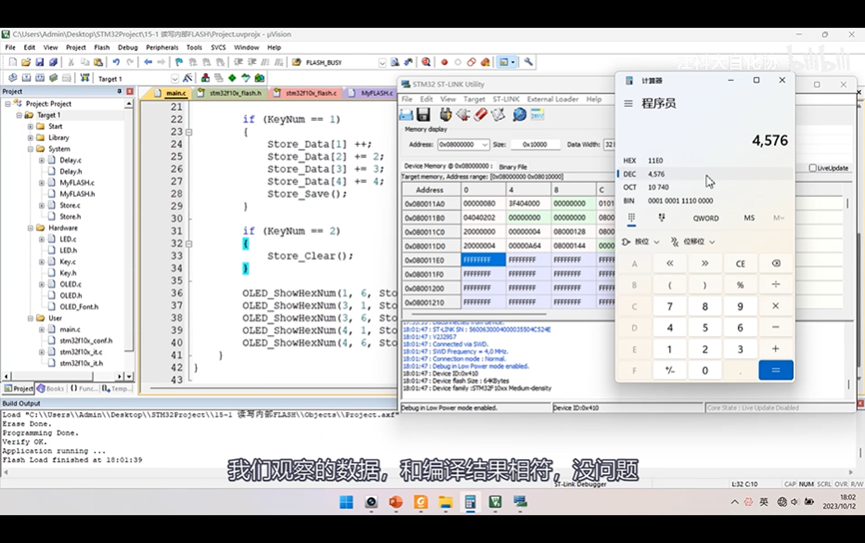

程序过大影响最后一页了，可以设置不然程序影响用户存储
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

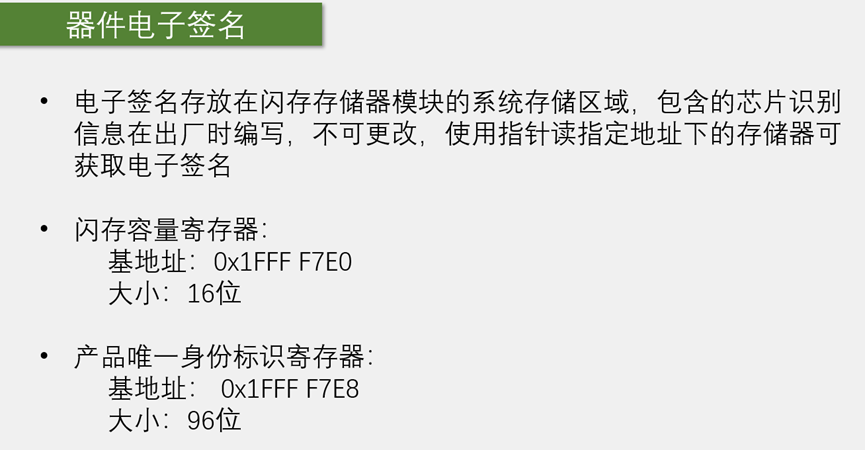

2、读取ID号
在这里插入图片描述
在这里插入图片描述

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "LED.h"
#include "Key.h"
#include "OLED.h"int main(void)
{OLED_Init();OLED_ShowString(1,1,"F_SIZE:");OLED_ShowHexNum(1,8,*((__IO uint16_t *)(0x1FFFF7E0)),4 );OLED_ShowString(2,1,"U_ID:");OLED_ShowHexNum(2,6,*((__IO uint16_t *)(0x1FFFF7E8)),4 );OLED_ShowHexNum(2,11,*((__IO uint16_t *)(0x1FFFF7E8+0x02)),4 );OLED_ShowHexNum(3,1,*((__IO uint32_t *)(0x1FFFF7E8+0x04)),8 );OLED_ShowHexNum(4,1,*((__IO uint32_t *)(0x1FFFF7E8+0x08)),8);while(1){}
}
