基于STM32的DS18B20简易温控系统LCD1602显示仿真设计

news 来源：原创 2025/4/30 5:41:04

基于STM32的简易温控系统LCD1602显示仿真设计(Proteus仿真+程序设计+设计报告+讲解视频）

仿真图Proteus 8.9

程序编译器：keil 5

编程语言：C语言

设计编号：C0108

1.主要功能

基于STM32单片机的温控系统LCD1602显示Proteus仿真设计

1、STM32单片机实时检测DS18B20温度测量及显示，默认低温阈值25℃，高温阈值30℃，超出高低对应指示灯亮。

2、温度测量范围-55到128℃，测量精度±0.1℃;

3、虚拟串口(仿真可用于模拟WiFi/蓝牙)实时传输检测温度；

4、可以对高低温报警值进行设定，通过按键设置；

5、使用LCD1602显示检测温度和温度上下限，高于上限显示Hot，

6、超过高温阈值，电机启动用于模拟降温，低于低阈值，电热丝启动模拟升温。

STM32单片机 DS18B20 LCD1602 按键直流电机电热丝

资料下载链接：

通过网盘分享的文件：KEY_C0108

链接: https://pan.baidu.com/s/1WsfXyLhfEFAFWPhVKtamwQ

提取码: 8cui

2.仿真设计

打开仿真工程，双击proteus中的单片机，选择hex文件路径，然后开始仿真。

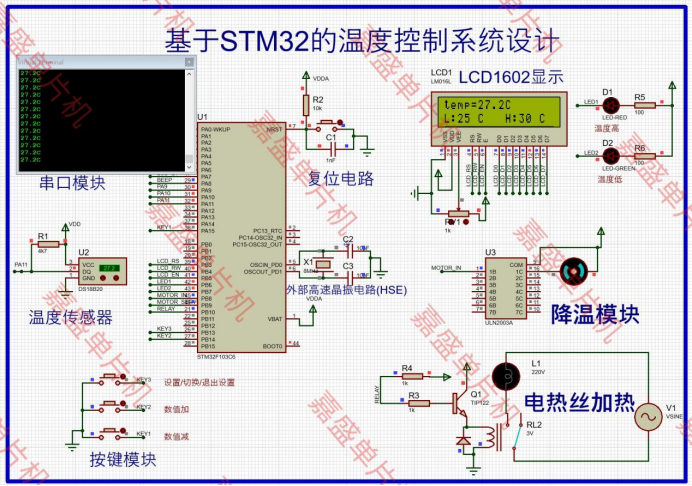

STM32单片机实时检测DS18B20温度测量及显示温度测量范围-55℃到128℃，测量精度±0.1℃,虚拟串口实时显示温度，LCD1602第一行显示温度，第二行显示上下限阈值。当温度超过上限时，温度高指示灯点亮，LCD1602第一行显示Hot，降温模块启动，直流电机工作模拟风扇降温。

下图温度介于上下限之间，电热丝和降温模块不工作，LCD正常显示。

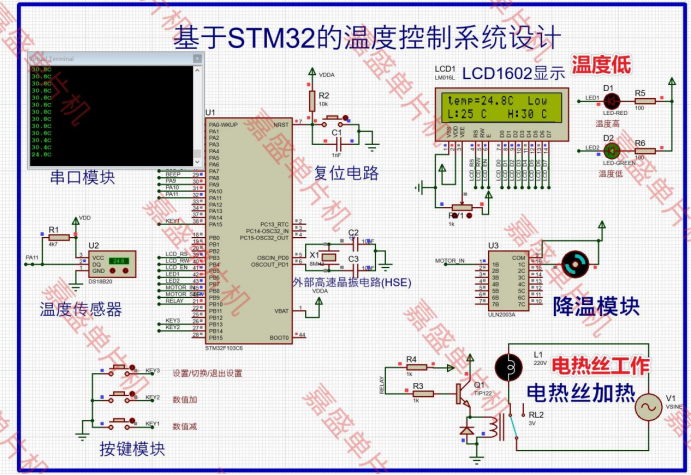

下图温度低于下限值，LCD1602第一行显示Low，温度低指示灯亮，电热丝工作模拟升温。

3.程序设计

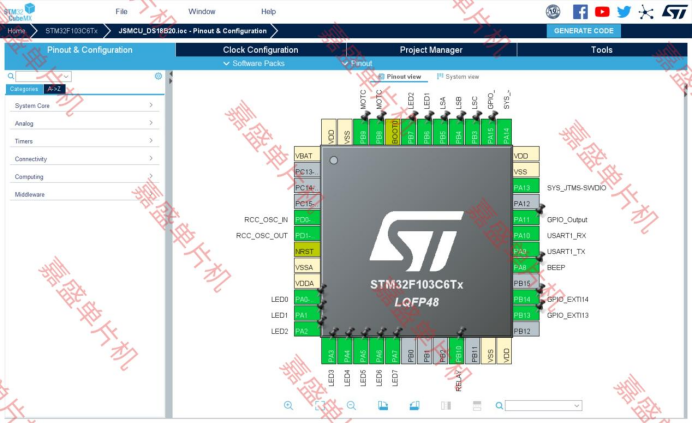

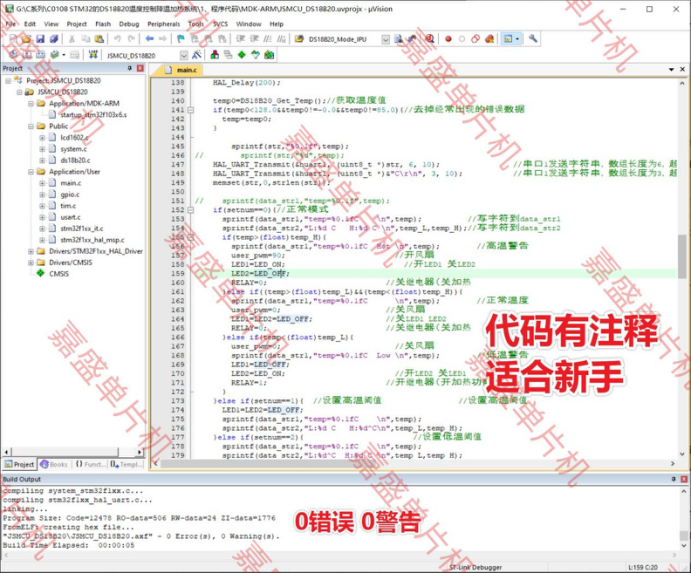

程序是用keil5 mdk版本打开的，如果打开有问题，核实下keil的版本。程序是HAL版本编写的，有stm32cubemx配置文件。有注释可以结合讲解视频理解。

HAL_Delay(200);temp0=DS18B20_Get_Temp();//获取温度值if(temp0<128.0&&temp0!=-0.0&&temp0!=85.0){//去掉经常出现的错误数据temp=temp0;}sprintf(str,"%0.1f",temp);
//				sprintf(str,"%d",temp);HAL_UART_Transmit(&huart1, (uint8_t *)str, 6, 10);								//串口1发送字符串，数组长度为6，超时10msHAL_UART_Transmit(&huart1, (uint8_t *)&"C\r\n", 3, 10);						//串口1发送字符串，数组长度为3，超时10ms	memset(str,0,strlen(str));	//		sprintf(data_str1,"temp=%0.1f",temp);if(setnum==0){//正常模式sprintf(data_str1,"temp=%0.1fC    \n",temp);					//写字符到data_str1sprintf(data_str2,"L:%d C   H:%d C \n",temp_L,temp_H);//写字符到data_str2if(temp>(float)temp_H){sprintf(data_str1,"temp=%0.1fC  Hot \n",temp);				//高温警告user_pwm=90;												//开风扇LED1=LED_ON;											    //开LED1 关LED2LED2=LED_OFF;RELAY=0;													//关继电器（关加热}else if((temp>(float)temp_L)&&(temp<(float)temp_H)){sprintf(data_str1,"temp=%0.1fC      \n",temp);				//正常温度user_pwm=0;												//关风扇LED1=LED2=LED_OFF;								//关LED1 LED2RELAY=0;													//关继电器（关加热}else if(temp<(float)temp_L){user_pwm=0;													//关风扇sprintf(data_str1,"temp=%0.1fC  Low \n",temp);				//低温警告LED1=LED_OFF;												LED2=LED_ON;												//开LED2 关LED1RELAY=1;													//开继电器（开加热功能}		}else if(setnum==1){	//设置高温阈值									//设置高温阈值LED1=LED2=LED_OFF;sprintf(data_str1,"temp=%0.1fC    \n",temp);sprintf(data_str2,"L:%d C   H:%d^C\n",temp_L,temp_H);		}else if(setnum==2){								        //设置低温阈值sprintf(data_str1,"temp=%0.1fC    \n",temp);sprintf(data_str2,"L:%d^C  H:%d C \n",temp_L,temp_H);		}LCD_ShowString(0,0,data_str1);	//LCD1602显示第一行LCD_ShowString(1,0,data_str2);	//LCD1602显示第二行memset(str,0,strlen(data_str1)); }

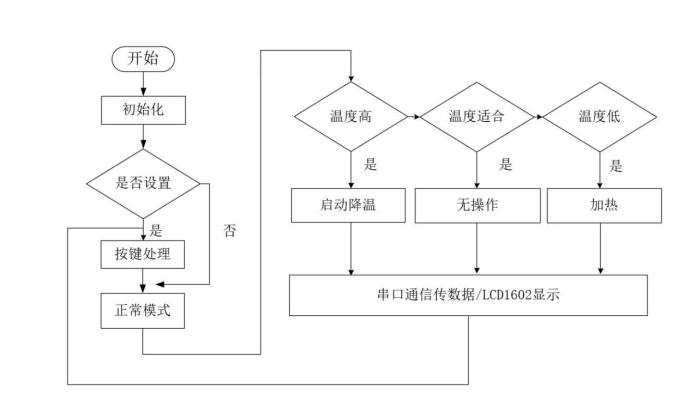

程序流程图

4.设计报告

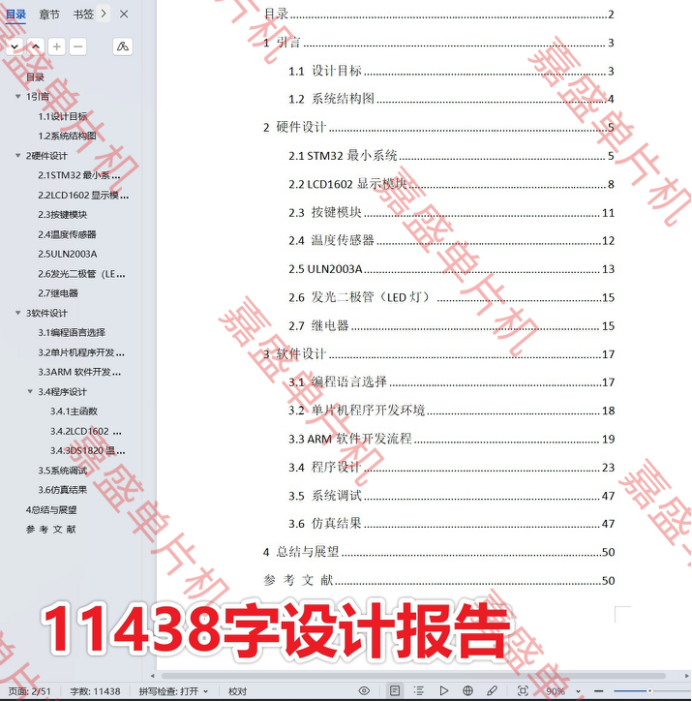

11438字设计报告，内容包括设计目标、硬件设计、软件设计、结论等。

随着工业自动化和智能家居领域的快速发展，温度控制作为其中一项关键技术，广泛应用于各类工业设备、家用电器以及环境监测系统中。精准的温度控制不仅能够提高生产效率，还能保障设备的安全运行和用户的舒适体验。本设计旨在通过STM32单片机结合DS18B20温度传感器、LCD1602液晶显示屏以及外围执行机构（如直流电机、电热丝），构建一个具有高精度、实时显示和灵活调节功能的温控系统，并通过Proteus软件进行仿真验证，为后续实际硬件实现提供理论依据和设计参考。
