故障诊断——复现github代码ClassBD-CNN（BDCNN）

news 来源：原创 2025/4/30 5:30:46

刚好看到这篇文献有github代码，而且也比较新，感觉可以当作自己论文中的对比方法。

https://www.sciencedirect.com/science/article/pii/S0888327024006484 （论文地址）

（看到4090，有点想劝退自己......）

算了，来都来了，试试吧。https://github.com/asdvfghg/ClassBD

[还好没劝退，其实在4060上也能用]

一. 准备工作

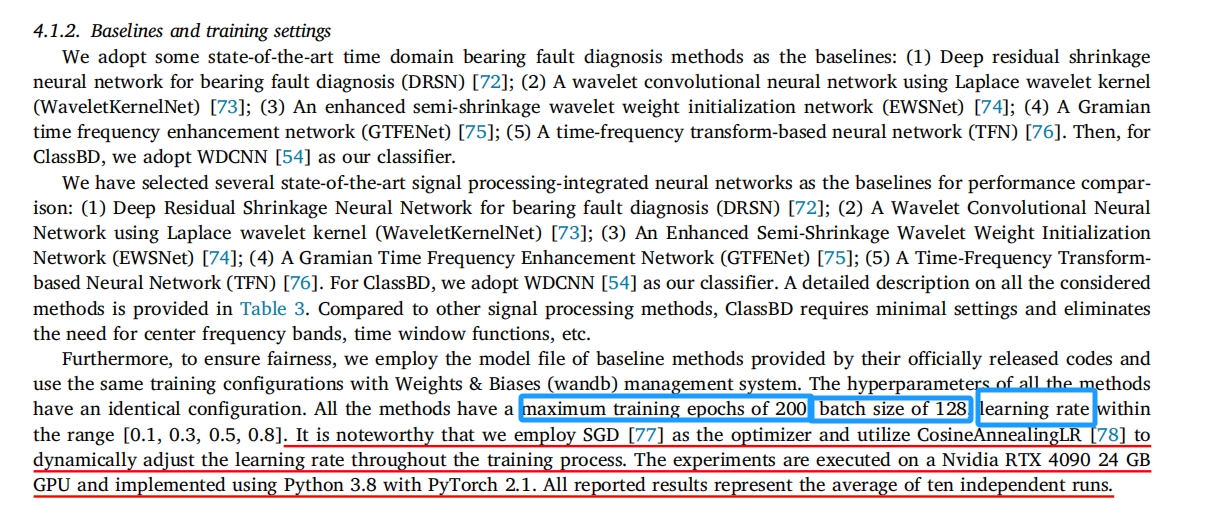

这篇文献是在python 3.8和pytorch 2.1中运行。

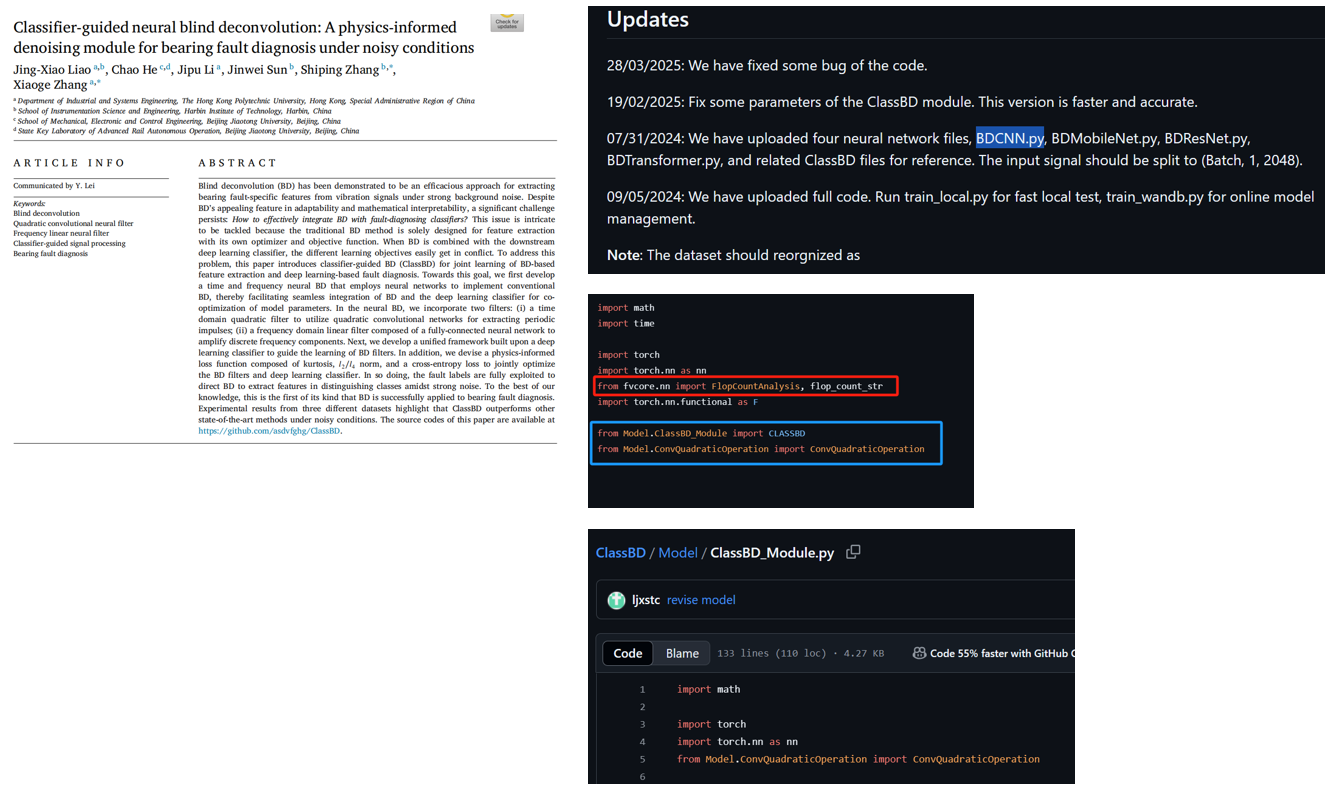

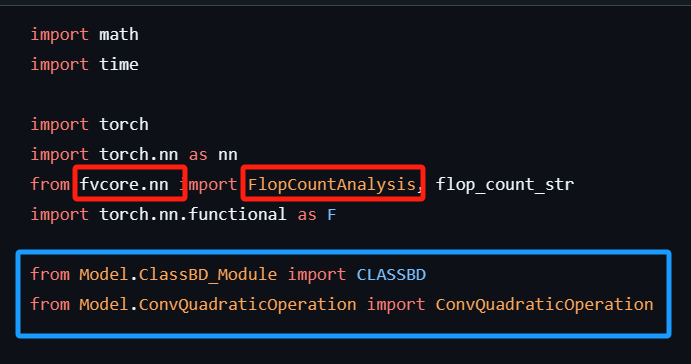

然后观察我想运行的BDCNN的代码，除了torch外，还得看我有没有下载fvcore。

蓝色的框是Github代码包里就自带的。

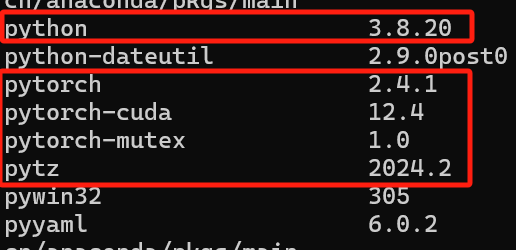

（注：建立环境按照论文写的来，python3.8）

{不会建立环境和下pytorch的小伙伴看这里：计算生物学习——Code_PyTorch(06.15-06.19)_libcupti.so.11.8-CSDN博客}

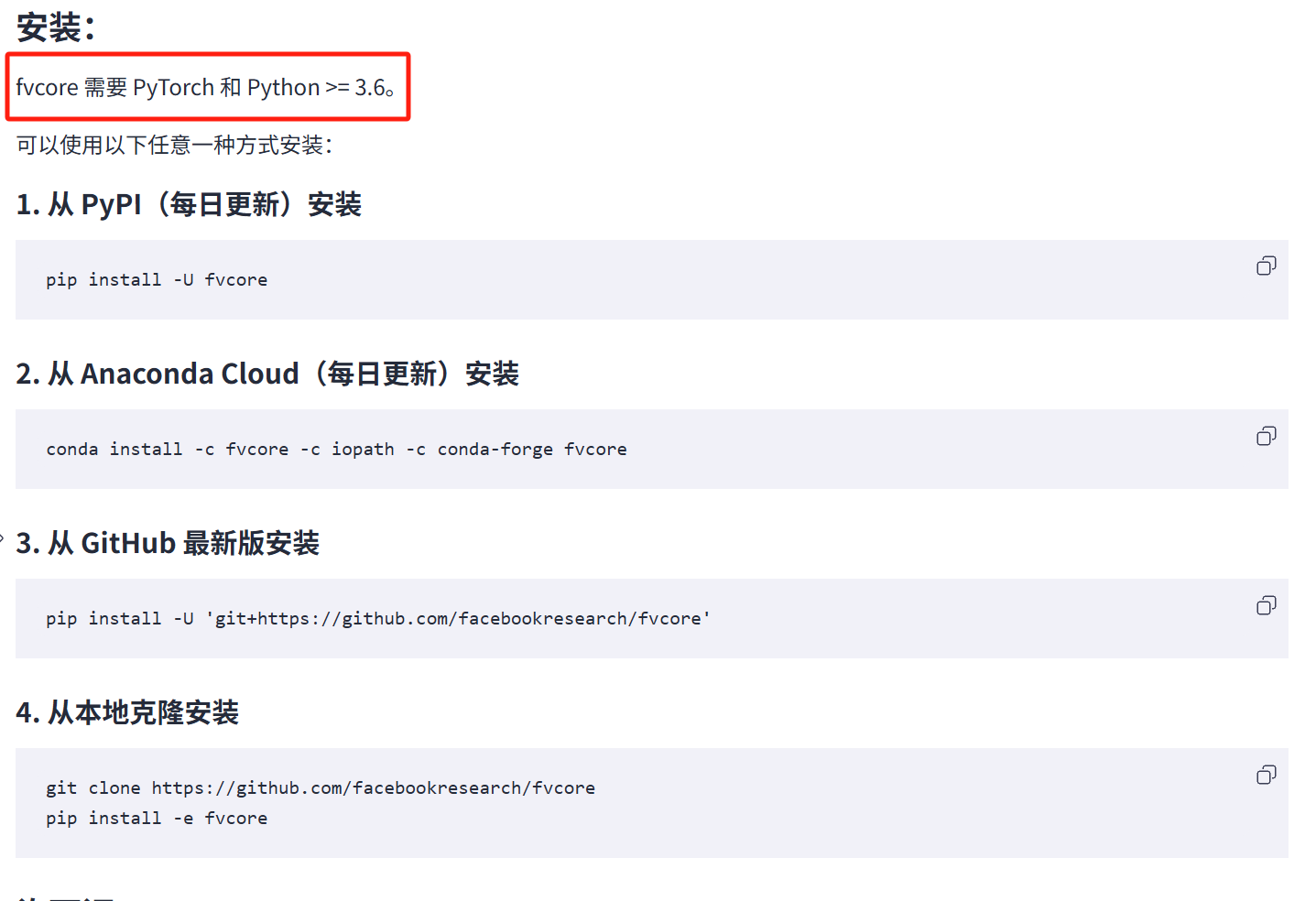

没有fvcore，下一个。官网：GitCode - 全球开发者的开源社区,开源代码托管平台

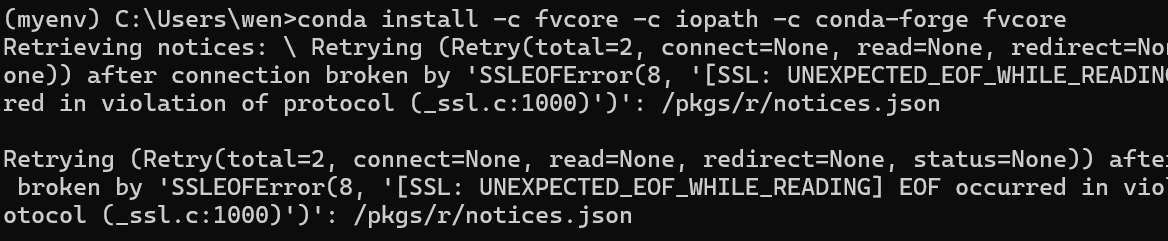

可能因为当时正在用梯子，没下成功。

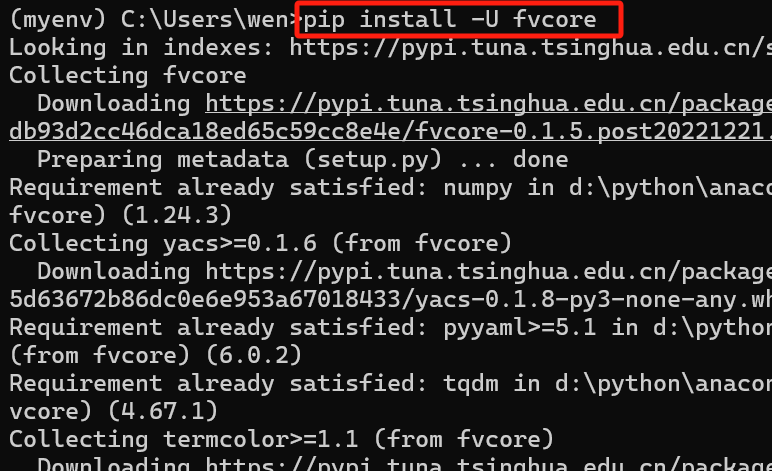

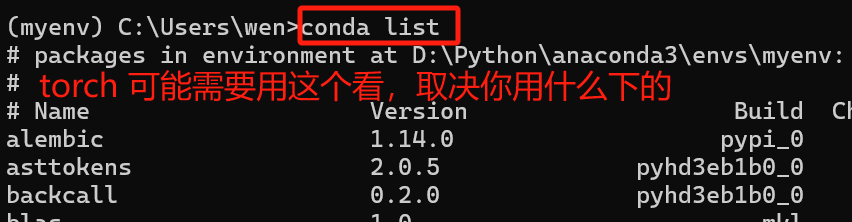

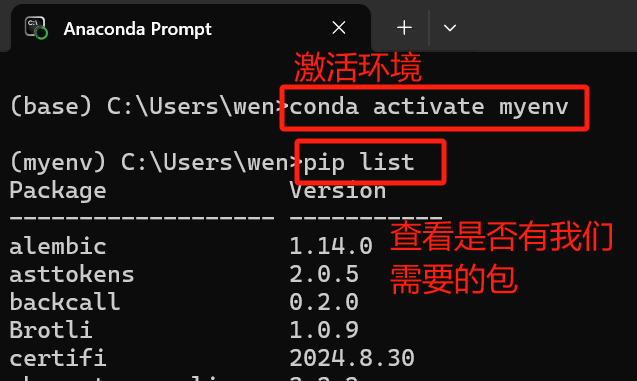

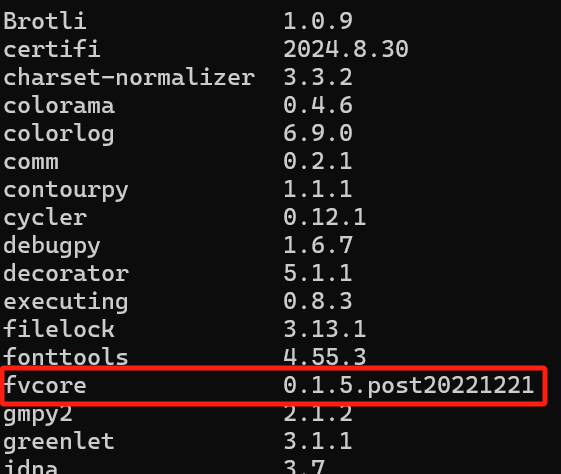

关了梯子，用代码：pip install -U fvcore，就可以成功啦~~~（再用pip list确认一下，fvcore下好了）

二. 调用 BDWDCNN

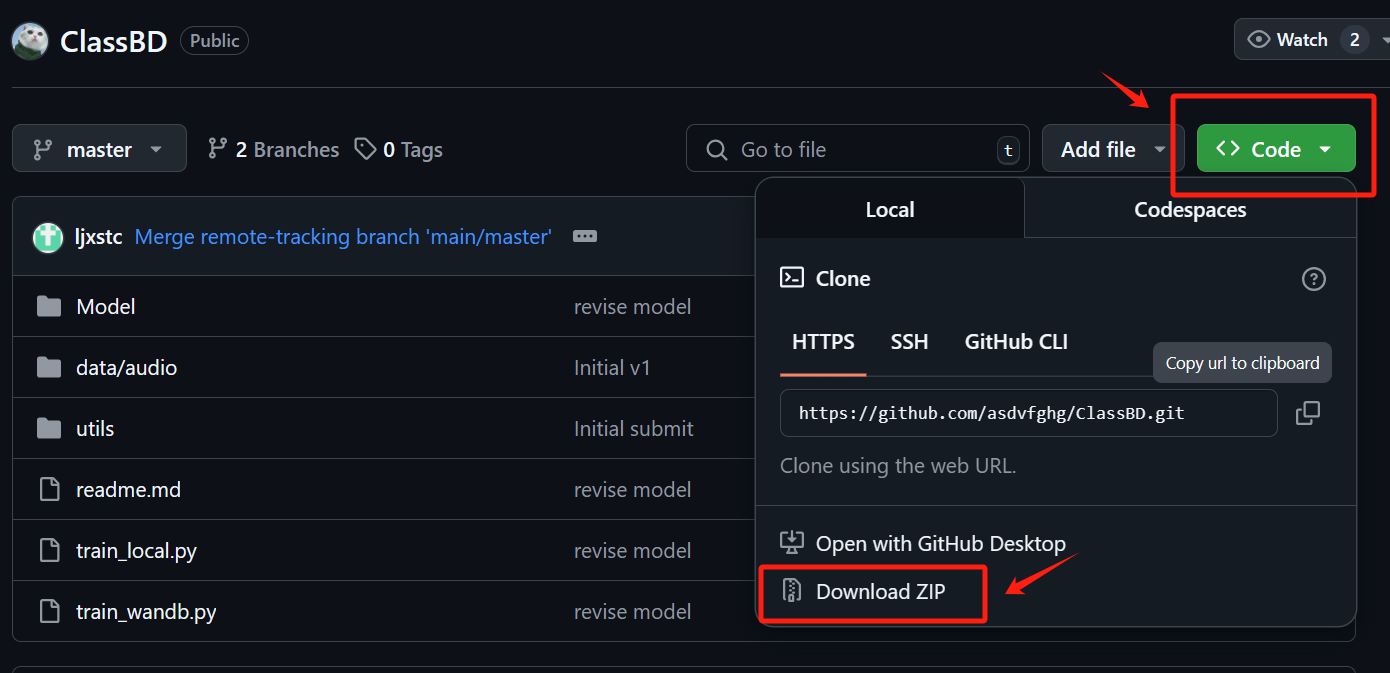

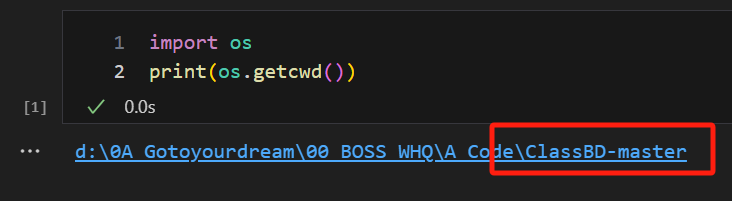

① 下载的压缩包，解压打开，创建一个新的文件。（确保的代码运行目录在这个包里）

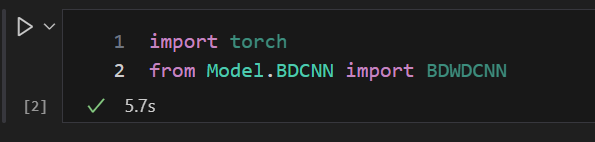

② 尝试调用包

三. 模型应用

1.准备数据

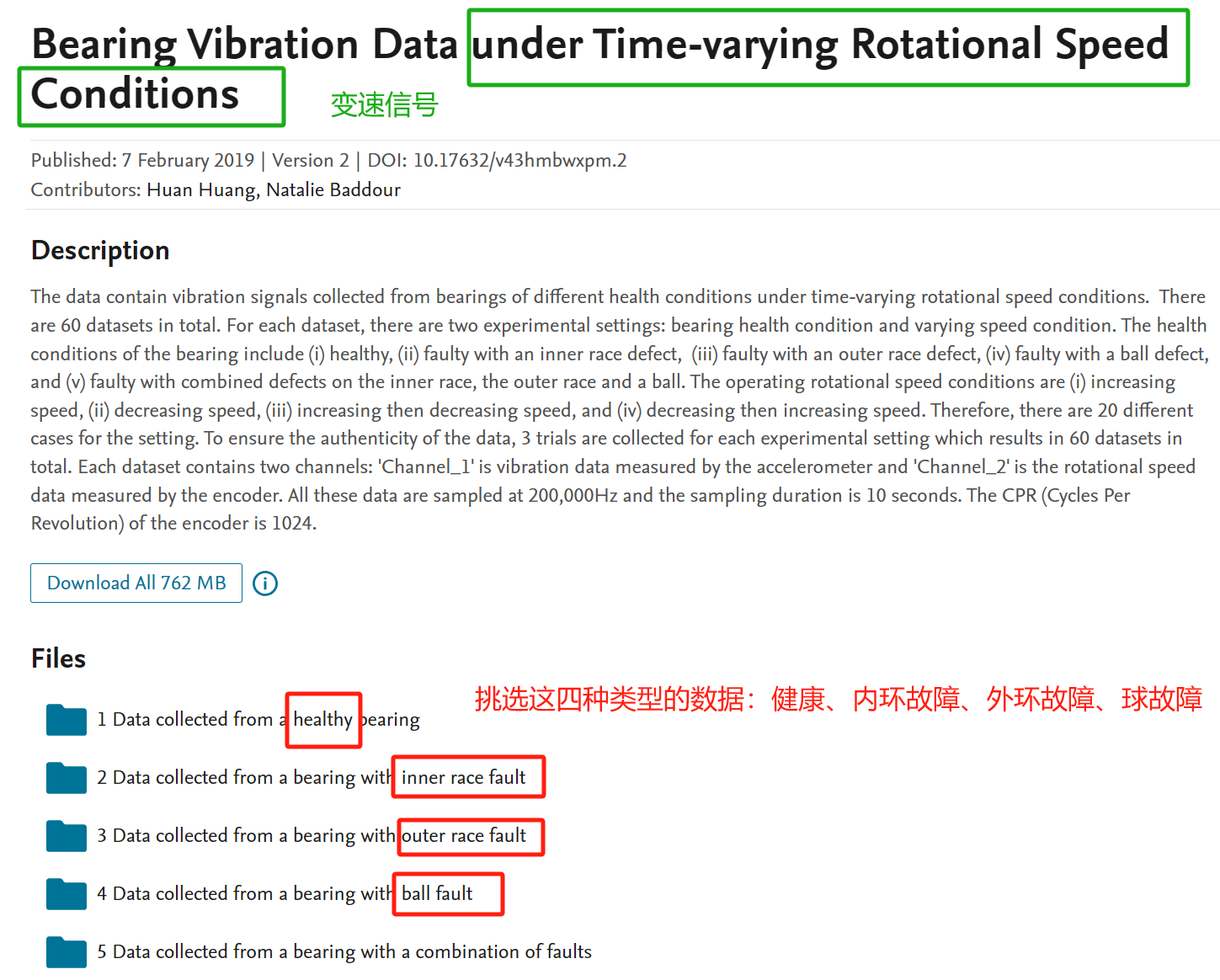

挑选加拿大渥太华的变速轴承数据集

Bearing Vibration Data under Time-varying Rotational Speed Conditions - Mendeley Data

import scipy.io as sio
import numpy as np
import random
import os# 定义基础路径
base_path = 'D:/0A_Gotoyourdream/00_BOSS_WHQ/A_Code/A_Data/'# 定义各类别对应的mat文件
file_mapping = {'H': 'H-B-1.mat','I': 'I-B-1.mat','B': 'B-B-1.mat','O': 'O-B-2.mat'
}# 定义每个类别需要抽取的数量
sample_limit = {'H': 600,'I': 200,'B': 200,'O': 200
}# 保存最终数据
X_list = []
y_list = []# 固定参数

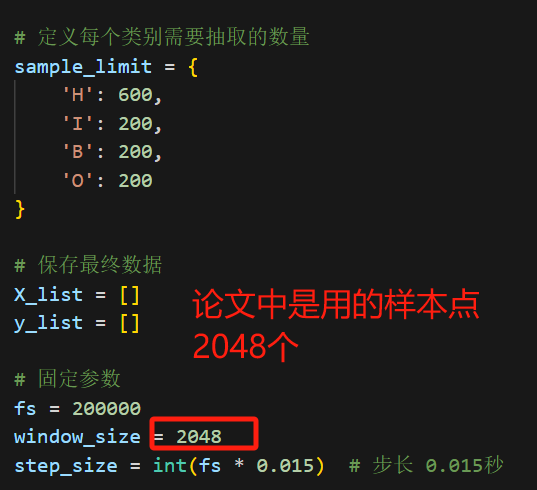

fs = 200000
window_size = 2048
step_size = int(fs * 0.015)  # 步长 0.015秒# 类别编码
label_mapping = {'H': 0, 'I': 1, 'B': 3, 'O': 2}  # 注意和你之前保持一致# 创建保存目录（可选）
output_dir = os.path.join(base_path, "ClassBD-Processed_Samples")
os.makedirs(output_dir, exist_ok=True)# 遍历每一类数据

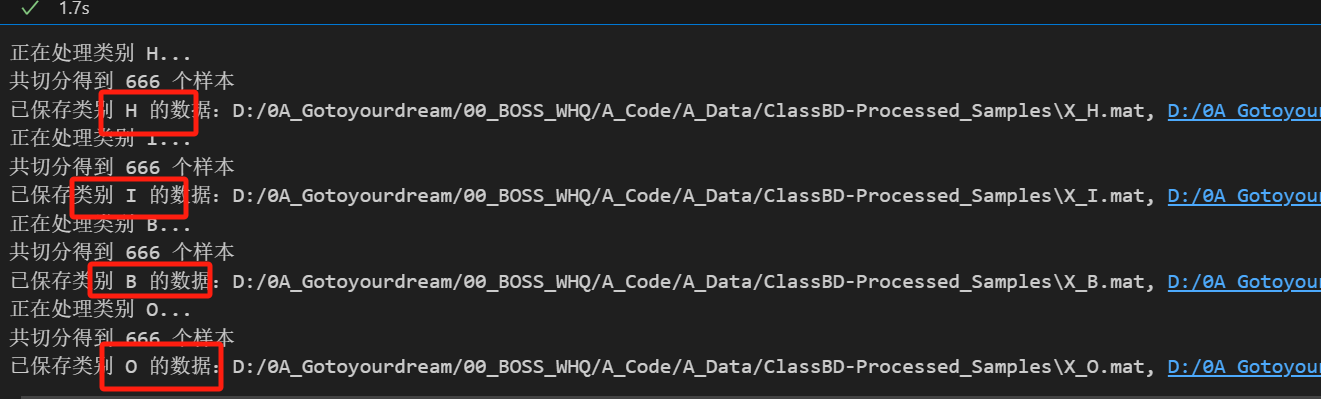

for label_name, file_name in file_mapping.items():print(f"正在处理类别 {label_name}...")mat_path = os.path.join(base_path, file_name)dataset = sio.loadmat(mat_path)# 提取振动信号并去直流分量vib_data = np.array(dataset["Channel_1"].flatten().tolist()[:fs * 10])vib_data = vib_data - np.mean(vib_data)# 滑窗切分样本vib_samples = []start = 0while start + window_size <= len(vib_data):sample = vib_data[start:start + window_size].astype(np.float32)  # 降低内存占用vib_samples.append(sample)start += step_sizevib_samples = np.array(vib_samples)print(f"共切分得到 {vib_samples.shape[0]} 个样本")# 抽样if vib_samples.shape[0] < sample_limit[label_name]:raise ValueError(f"类别 {label_name} 样本不足（仅 {vib_samples.shape[0]}），无法抽取 {sample_limit[label_name]} 个")selected_indices = random.sample(range(vib_samples.shape[0]), sample_limit[label_name])selected_X = vib_samples[selected_indices]selected_y = np.full(sample_limit[label_name], label_mapping[label_name], dtype=np.int64)# 保存save_path_X = os.path.join(output_dir, f"X_{label_name}.mat")save_path_y = os.path.join(output_dir, f"y_{label_name}.mat")sio.savemat(save_path_X, {'X': selected_X})sio.savemat(save_path_y, {'y': selected_y})print(f"已保存类别 {label_name} 的数据：{save_path_X}, {save_path_y}")

2. 读取并合并数据

import os
import scipy.io as sio
import numpy as np
from sklearn.model_selection import train_test_split
import torch
import torch.nn as nn
import torch.nn.functional as F
import torch.optim as optim
from torch.utils.data import TensorDataset, DataLoader# ========== 1. 读取四类数据 ==========
base_path = "D:/0A_Gotoyourdream/00_BOSS_WHQ/A_Code/A_Data/ClassBD-Processed_Samples"def load_data(label):X = sio.loadmat(os.path.join(base_path, f"X_{label}.mat"))["X"]y = sio.loadmat(os.path.join(base_path, f"y_{label}.mat"))["y"].flatten()return X.astype(np.float32), y.astype(np.int64)X_H, y_H = load_data("H")
X_I, y_I = load_data("I")
X_B, y_B = load_data("B")
X_O, y_O = load_data("O")# ========== 2. 合并数据 + reshape ==========
X_all = np.concatenate([X_H, X_I, X_B, X_O], axis=0)
y_all = np.concatenate([y_H, y_I, y_B, y_O], axis=0)
X_all = X_all[:, np.newaxis, :]  # (N, 1, 200000)

3.划分训练集/测试集

我这里定义的训练集70%，测试集30%。可以随意更改。

# ========== 3. 划分训练/测试集 ==========
X_train, X_test, y_train, y_test = train_test_split(X_all, y_all, test_size=0.3, stratify=y_all, random_state=42)

4.DataLoader

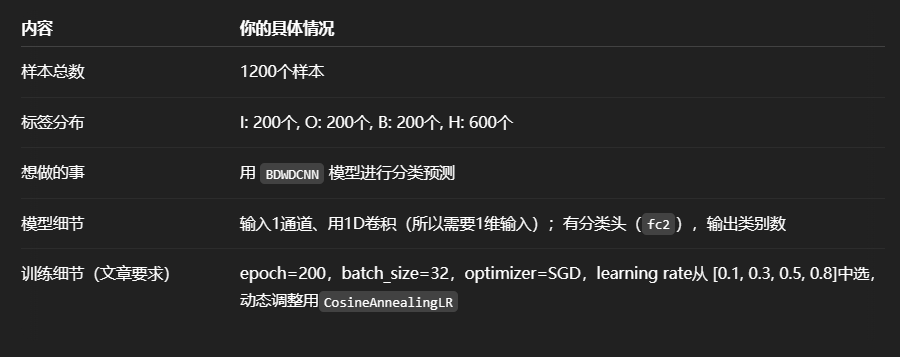

文献里的batch_size是128，想想自己的笔记本，还是调小一点...

# ========== 4. DataLoader ==========
train_dataset = TensorDataset(torch.tensor(X_train), torch.tensor(y_train))
test_dataset = TensorDataset(torch.tensor(X_test), torch.tensor(y_test))train_loader = DataLoader(train_dataset, batch_size=32, shuffle=True)
test_loader = DataLoader(test_dataset, batch_size=32, shuffle=False)

5. 定义模型结构

# ========== 5. 定义模型结构 ==========
from Model.BDCNN import BDWDCNN  # 确保你能import成功model = BDWDCNN(n_classes=4)

6. 定义损失函数、优化器、调度器

# ========== 6. 定义损失函数、优化器、调度器 ==========
criterion = nn.CrossEntropyLoss()
optimizer = optim.SGD(model.parameters(), lr=0.1, momentum=0.9)
scheduler = optim.lr_scheduler.CosineAnnealingLR(optimizer, T_max=200)

7. 开始训练

我这里定义的是90次，原文是200次

# ========== 7. 开始训练 ==========
device = torch.device("cuda" if torch.cuda.is_available() else "cpu")
model = model.to(device)for epoch in range(1, 91):model.train()running_loss = 0.0correct = 0total = 0for inputs, labels in train_loader:inputs, labels = inputs.to(device), labels.to(device)optimizer.zero_grad()outputs, _, _ = model(inputs)loss = criterion(outputs, labels)loss.backward()optimizer.step()running_loss += loss.item()_, predicted = outputs.max(1)total += labels.size(0)correct += predicted.eq(labels).sum().item()scheduler.step()train_acc = correct / total * 100# 测试集评估model.eval()correct_test = 0total_test = 0with torch.no_grad():for inputs, labels in test_loader:inputs, labels = inputs.to(device), labels.to(device)outputs, _, _ = model(inputs)_, predicted = outputs.max(1)total_test += labels.size(0)correct_test += predicted.eq(labels).sum().item()test_acc = correct_test / total_test * 100print(f"Epoch {epoch:03d}: Loss={running_loss:.4f}, Train Acc={train_acc:.2f}%, Test Acc={test_acc:.2f}%")

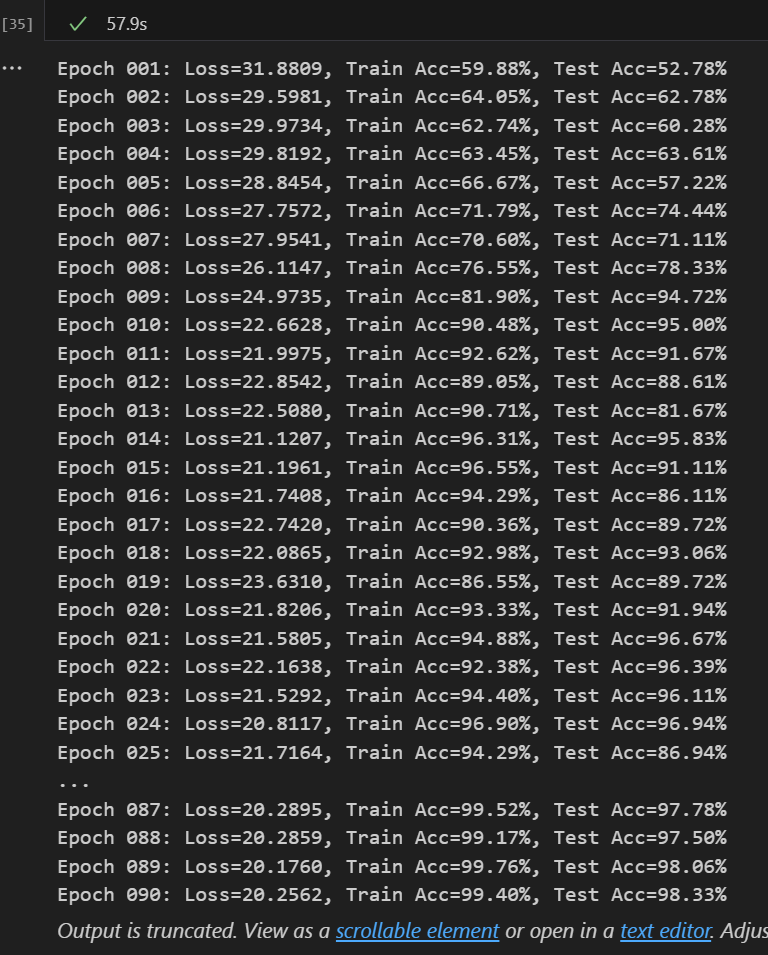

出来结果比我想象中快很多。
