高共模干扰场景下电压检测技术革新——光电隔离方案解析
在双碳战略推动下，光伏发电、新能源汽车、轨道交通等新兴产业对电力电子器件提出了更严苛的技术指标。第三代半导体器件的工作电压已突破10kV门槛，开关频率普遍达到MHz级，这给研发测试带来了前所未有的电磁兼容挑战。特别是IGBT、SiC MOSFET等功率器件在高速切换时产生的瞬态共模干扰，已成为影响测量精度的首要难题。
共模干扰的形成机理与抑制挑战

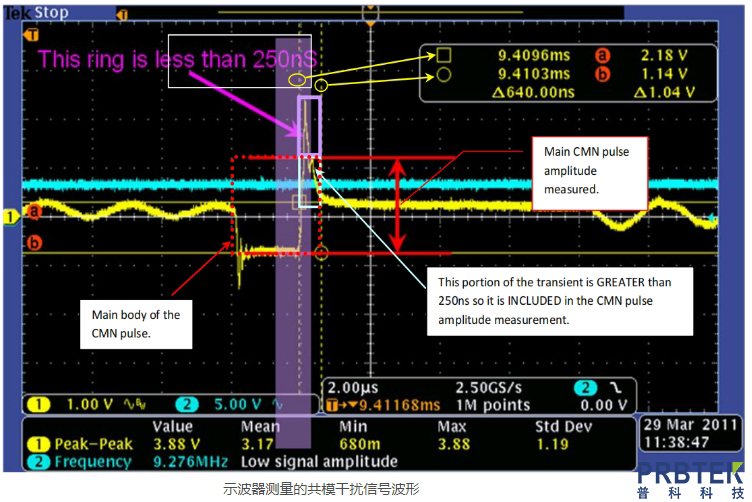

电气系统中的干扰信号可分为两种传导模式：存在于相线与地线间的非对称性共模干扰（CM），以及相线间的对称性差模干扰（DM）。值得注意的是，当1MHz高频干扰出现时，共模干扰电压可达差模的200倍以上，其辐射强度与频率平方成正比，这正是造成测量失真的主要诱因。
通过电磁场仿真分析发现，共模干扰主要来源于：
- 电网耦合效应：特高压输电线路与测量线路的容性耦合
- 地环路电势差：不同接地点因阻抗差异产生的动态电位差（ΔVg可达数百伏）
- 高频辐射干扰：功率器件开关过程中的电磁辐射（di/dt＞5000A/μs）
- 寄生电容耦合：高压线路与测量探头之间分布电容（典型值5-50pF）导致的电荷迁移
传统抑制方案的技术瓶颈
工程实践中常用的六类抑制手段存在局限性：
- 双绞屏蔽线：仅对＜1MHz干扰有效，且接地不良会导致屏蔽层天线效应
- 线性电源方案：无法适应宽输入电压范围（如新能源汽车的300-800V系统）
- 差分测量技术：受制于CMRR频率特性，100MHz时CMRR衰减达40dB
- 空间隔离措施：在紧凑型变流器柜内难以实施
光电隔离探头的技术突破
基于光电转换原理的新型隔离方案实现了三大创新：
- 全介质隔离：采用光纤传输替代传统金属导体，阻断容性耦合路径
- 动态补偿技术：内置DSP实时修正非线性误差，在±1500V共模电压下仍保持0.5%精度
- 宽频带响应：支持DC-200MHz信号采集，CMRR在1GHz保持＞120dB
以CRH380高铁牵引变流器测试为例，传统差分探头测得IGBT门极电压存在12Vp-p振荡，而PIV系列光电探头准确还原出4.5ns上升沿的真实波形，帮助工程师辨识出驱动电路中的寄生振荡问题。
典型应用场景与效能验证
- 海上风电变流器：在盐雾腐蚀环境下实现25kV母线电压的可靠监测
- 高压医疗设备：确保高频电刀（300W/2MHz）工作时ECG监测无干扰
- 粒子加速器：在50T脉冲磁场中精确测量超导磁体供电波形
- 半导体测试：GaN器件动态Rds(on)测试误差由15%降至0.8%
实测数据表明，该方案可将系统信噪比提升至82dB，相比传统方法提高两个数量级。随着宽禁带半导体技术的普及，光电隔离正成为高可靠测量的关键技术路径，为新能源装备的智能化转型提供重要技术支撑。
