STM32F103RCT6开发板无法调试问题

news 2025/7/4 10:34:22

介绍

STM32CubeMX配置及生成工程，发现用Keil5编译、下载后居然无法在线调试！

在这里插入图片描述

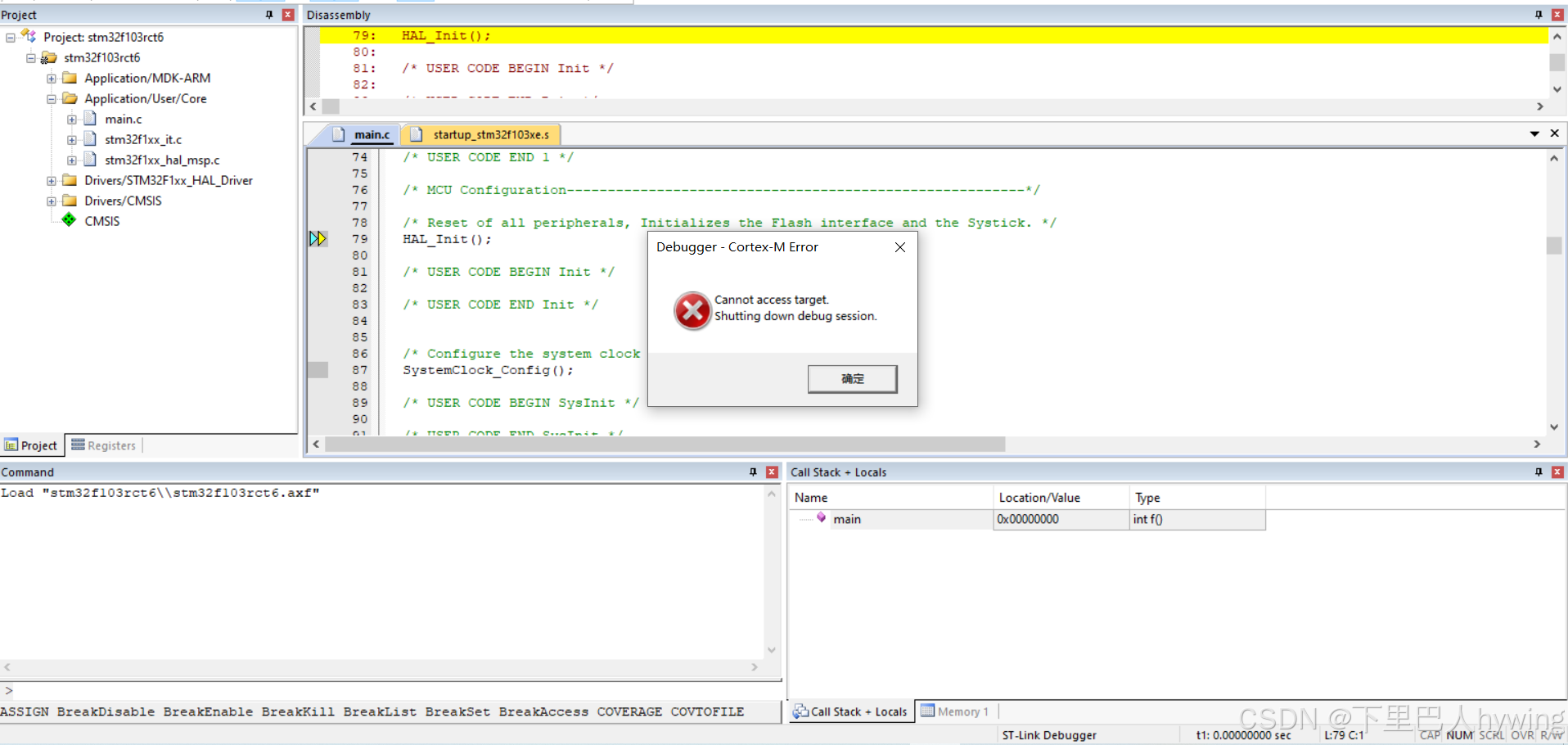

可以明确的是：编译和下载没有问题，但启动仿真之后就会报错

在这里插入图片描述

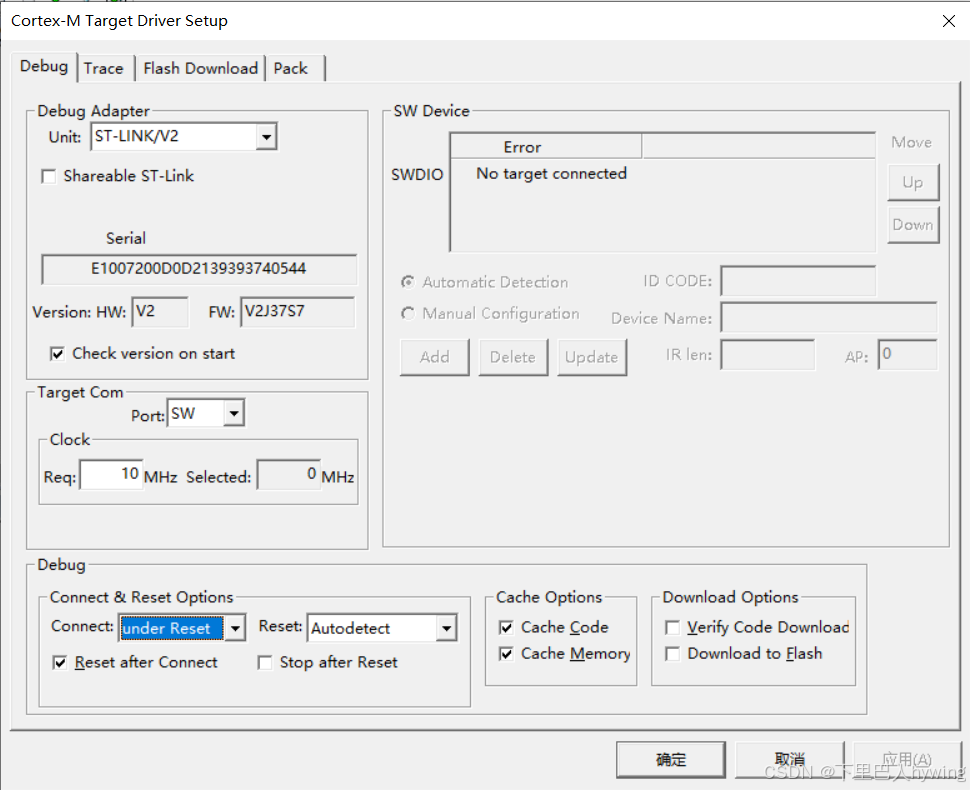

回头看ST-Link V2调试器已经掉了，直觉是这个板子已经变砖了…

在这里插入图片描述

救砖

Debug选项栏配置Connect方式为：under Reset

在这里插入图片描述

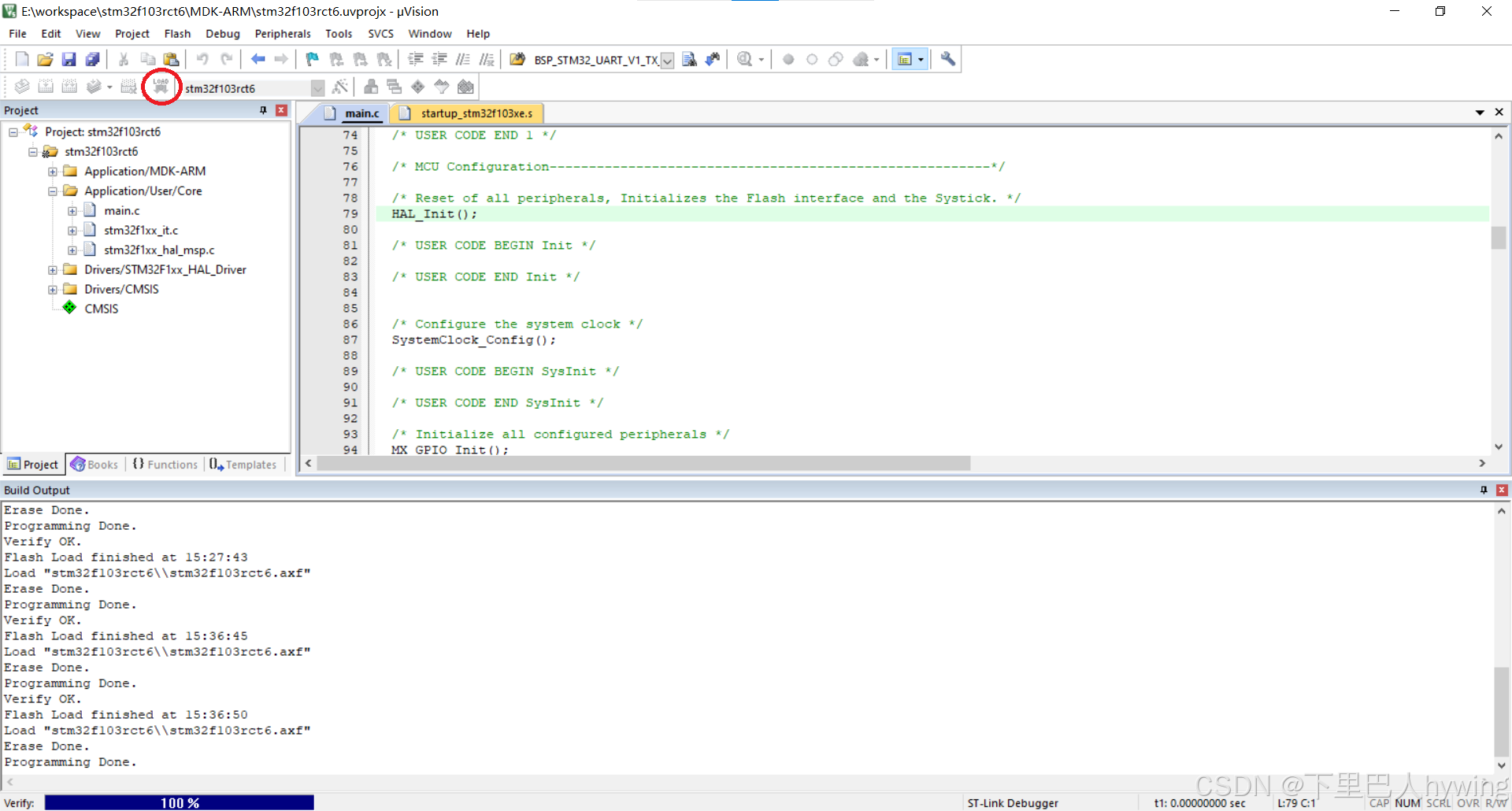

按住开发板RESET按键，点击Download按钮，程序又能正常烧录了，但还是依旧无法仿真的

在这里插入图片描述

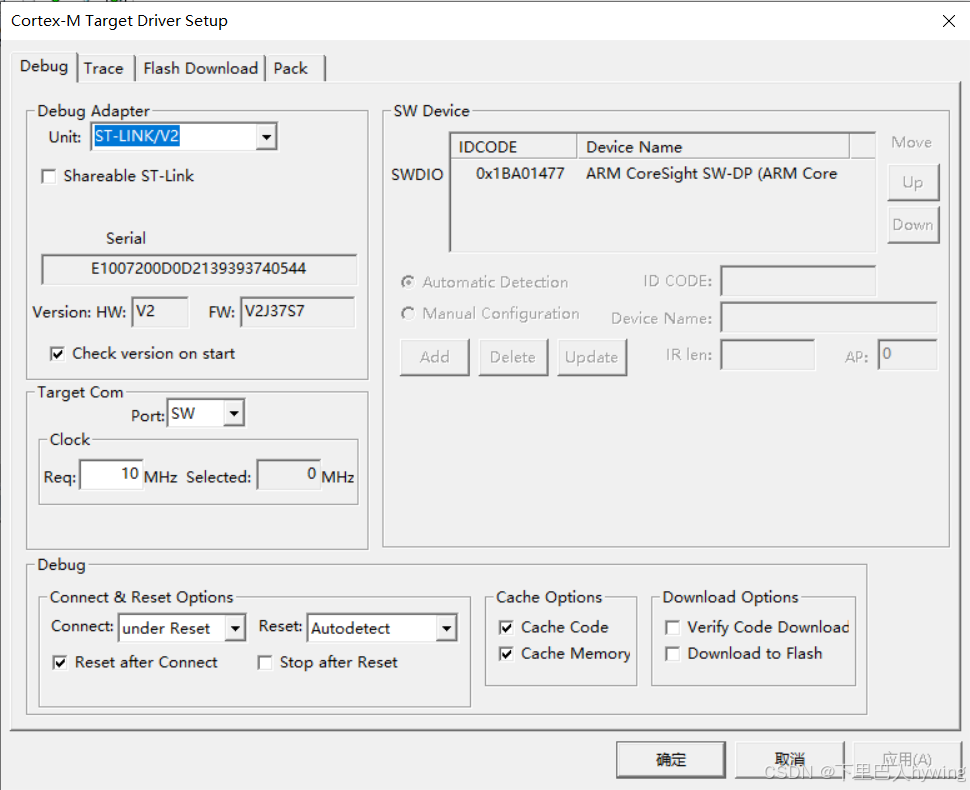

但按住RESET键，发现ST-Link V2调试器是能重新识别的

在这里插入图片描述

分析

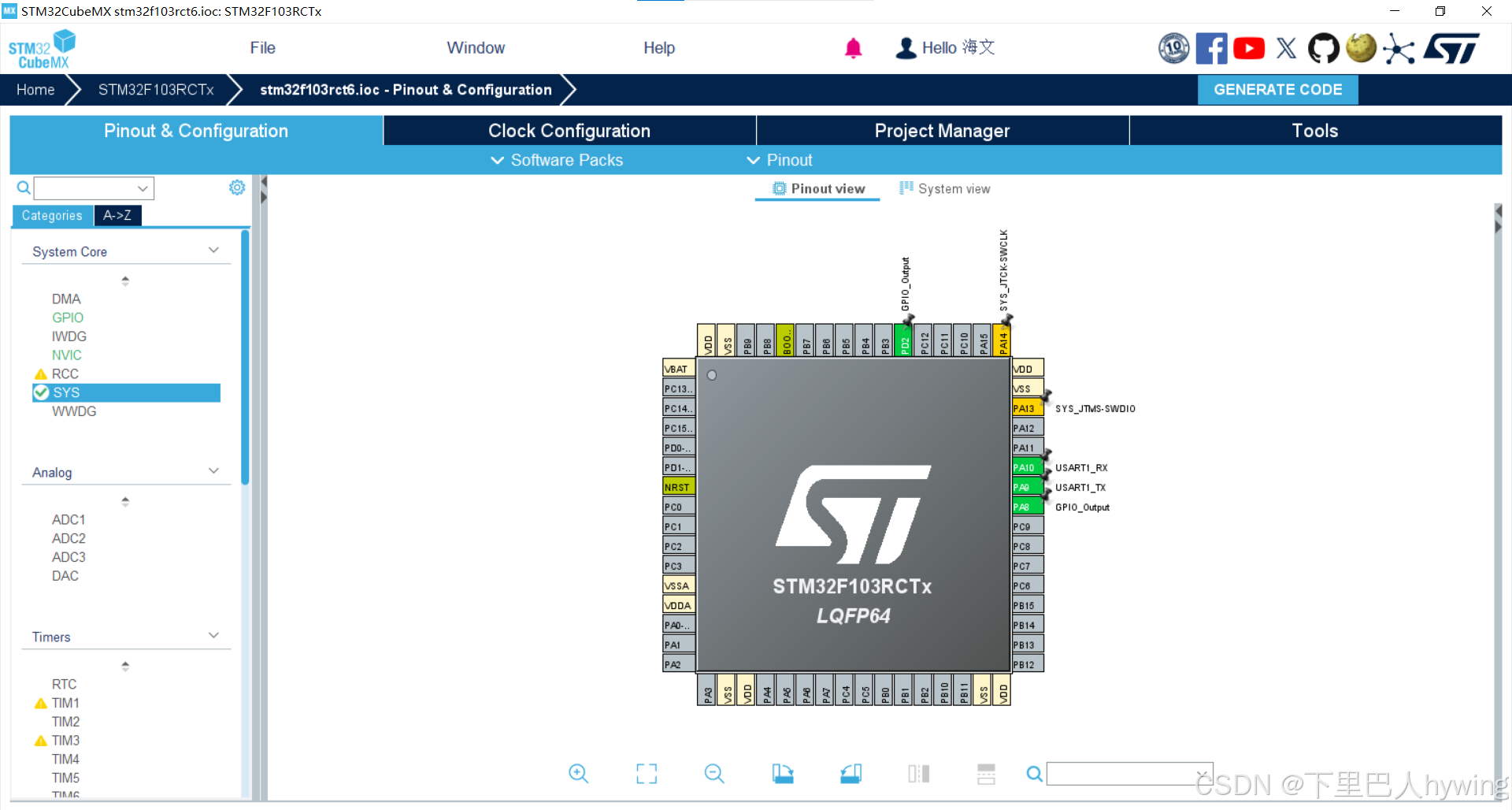

ST-Link V2调试器应该没有问题，大概率是通信出了问题，比如：SWD的GPIO配置不对，仔细看SWDIO和SWCLK两个口的状态都是黄的，应该没有正常工作

在这里插入图片描述

解决

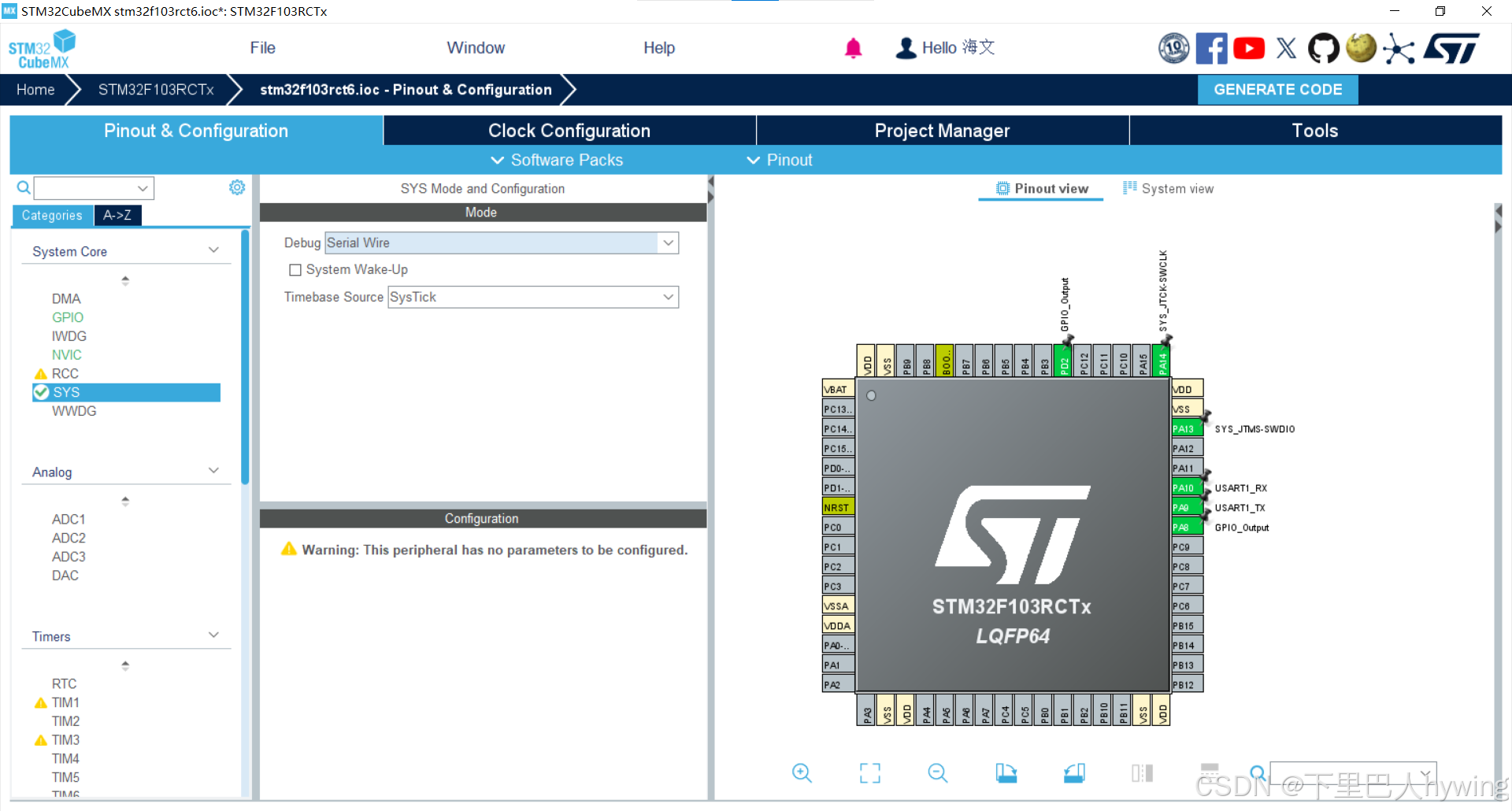

点击System Core -> SYS，配置Debug项为：Serial Wire，重新生成工程代码编译烧录即可解决问题

在这里插入图片描述

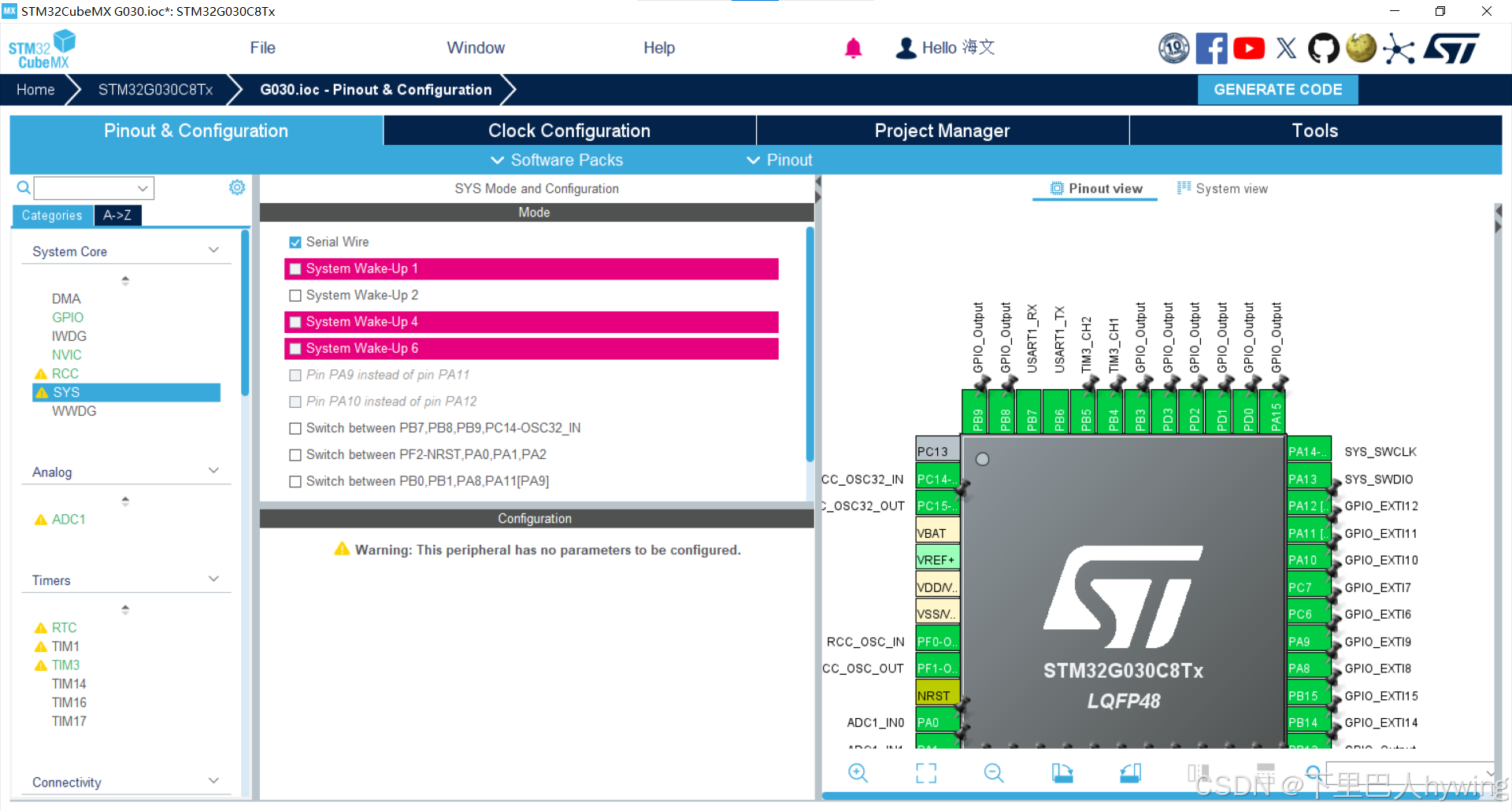

stm32f103rct6的SYS配置跟stm32g030c8t6的有点不大一样

在这里插入图片描述
