用户态网络缓冲区

用户态网络缓冲区

缓冲区作用

        用于临时存储数据以便高效地进行读写操作。用户态缓冲区位于用户空间中，与内核空间中的缓冲区（内核缓冲区）相对。

      用户态接受缓存区

•         粘包问题，缓存非完整数据包
•         生产者的速度 > 消费者的速度  缓存没来得及处理的数据包

       用户态发送缓冲区

•         可能一次不能把数据全部发送，缓存没有发送出去的数据
•         生产者的速度 > 消费者的速度

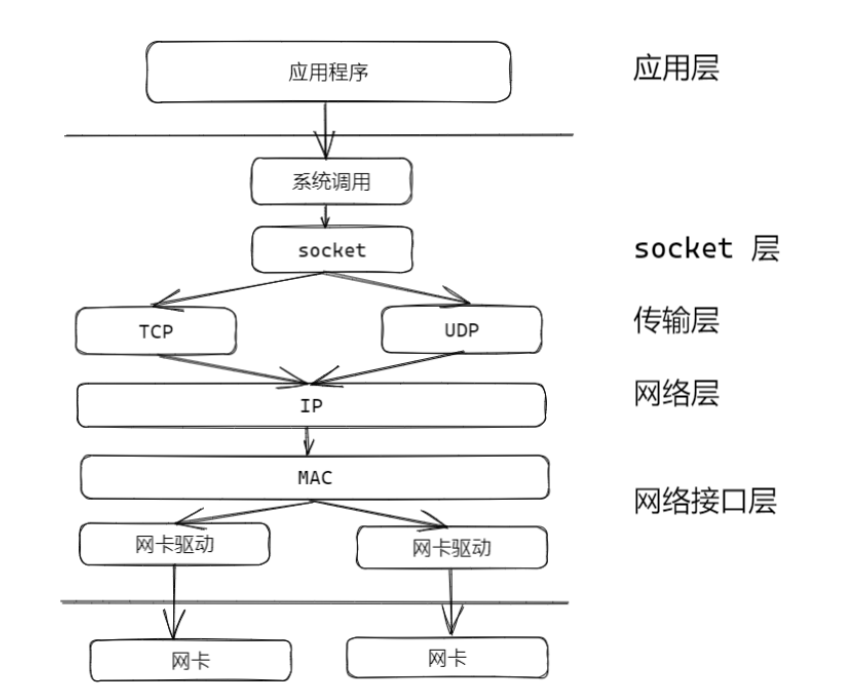

Linux系统收发数据包

 接受数据包的过程

        1.网卡收到数据包，通过DMA将数据写入内存（ringbuffer结构）

        2.网卡向CPU发起硬件中断，CPU收到中断请求，根据中断表查找中断处理函数，调用中断处理函数

        3.中断处理函数将屏蔽中断，发起软件中断

                避免CPU频繁被网卡中断

                使用软中断处理耗时操作，避免执行时间过长，导致CPU没法响应其他硬件中断

        4.内核ksoftirqd线程负责软中断处理，该线程从ringbuffer中逐个取出数据帧到sk_buff

        5.从帧头取出IP协议，判断是IPv4还是IPv6，去掉帧头，帧尾

        6.从IP头看上一层协议是tcp还是udp，根据五元组找到socket，并将数据提取出来放到socket的接受缓冲区

                软中断处理结束后开启硬件中断

        7.应用程序通过系统调用将socket的接收缓冲区的数据拷贝到应用层缓冲区

发送数据包的过程

        1.应用程序通过系统调用将用户数据拷贝sk_buffer并放到socket的发送缓冲区（udp不使用发送缓冲区）

        2.网络协议栈从socket的发送缓冲区取出sk_buff，并克隆出一个新的sk_buffer（tcp支持丢失重传）

        3.向下传递依次增加TCP/UDP头部，IP头部，帧头（MAC头部），帧尾（tcp分段，ip分片）

                TCP 分段是为了根据应用的需要，控制数据流的传输。

                IP 分片是为了保证数据包大小符合网络层的传输限制。

        4.触发软中断通知网卡驱动程序，有新的网络包需要发送

        5.网卡驱动程序从发送队列依次取出sk_buff写ringbuffer（内存DMA区域）

        6.触发网卡发送，发送成功，触发硬件中断，释放sk_buff和ringbuffer内存

                tcp对应的是克隆而来的

                udp对应的是原始的

        7.当收到tcp报文的ack应答时，将释放原始的sk_buff。

TCP/UDP设计是否一样

        基本一样，有以下的区别

TCP

• 基于流，可靠传输。
• 需要粘包处理。
• 支持TCP分段。
• 支持IP分片和重组。
• 内核中有接收缓冲区

UDP

• 基于报文，不可靠传输
• 只负责发送，不关心接收。
• 没有发送缓冲区。
• 最大报文大小为64K。

 Reactor、Proactor 模型

• Reactor：通过 IO 多路复用检测缓冲区就绪，使用事件驱动模型通知用户态调用 read。
• Proactor：异步投递请求，内核拷贝数据后，通过完成通知回调用户态。

实现思想

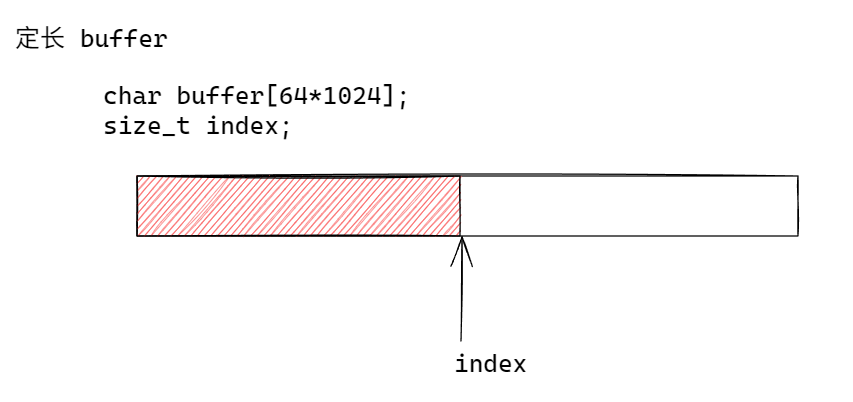

定长 buffer

因为每次取出数据后，都需要对齐，需要将数据腾挪到头部。

缺点：

• 内存浪费
• 伸缩性差
• 频繁腾挪数据

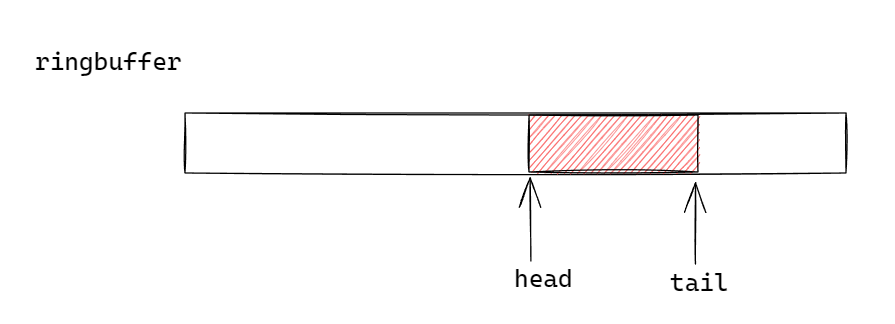

 ringbuffer

利用头尾指针解决了数据导入时的对齐问题

缺点：

• 内存浪费
• 伸缩性差
• 数据离散

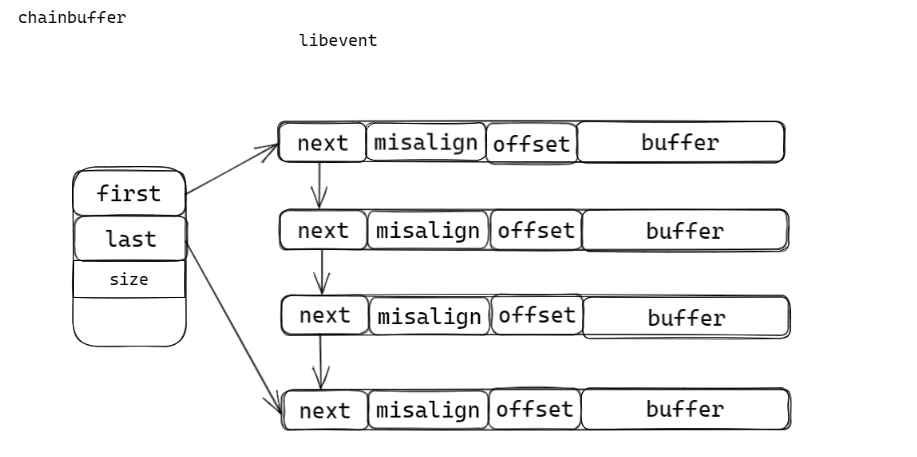

chainbuffer（块状链表）



misalign：从开头以及取走的长度，下次从开头加上misalign就是数据开始点
offset：有效数据长度

• 不需要腾挪数据
• 动态扩缩容且无需数据拷贝
• 造成不连续空间，可能引发多次系统调用
