安装Istio

Istio学习重点

服务网格主要是学 容器网络管理和 容器观察。
服务网格就是使用“边车”在pod中增加了网络代理，接管pod对外网络通信。

Isito安装方法1: helm安装istio

https://istio.whuanle.cn/2.deploy.html

# 在 Helm 中 添加 Istio 的仓库
helm repo add istio https://istio-release.storage.googleapis.com/charts
# 刷新repo
helm repo update

# 查看repo列表
helm repo list

# 为 Istio 组件创建命名空间 istio-system
kubectl create namespace istio-system

# 安装 Istio CRD
helm install istio-base istio/base -n istio-system

#
helm status istio-base
helm get all istio-base

# 验证 Istio CRD 的安装情况
helm ls -n istio-system

# 在 Helm 中添加 Istiod 仓库。
helm install istiod istio/istiod -n istio-system --wait

# 验证 Istiod 的安装情况：
helm ls -n istio-system

部署istio-ingressgateway

istio-ingressgateway （Istio Ingress Gateway ）类似 Kubernetes 的 Ingress ，是 Istio 控制外部流量进入 Kubernetes 的入口组件，istio-ingressgateway 作为一个入口点，允许从服务网格外部访问服务网格内部的服务，起到了类似 nginx、apisix 等入口网关的作用。

Istio Ingress Gateway 的主要包括以下作用：

• 接收集群外部的流量，并根据 Istio 的配置将请求路由到适当的内部服务（起到网关的作用）。
• 提供负载均衡和流量控制功能，包括请求路由、重试、超时、熔断等（流量治理）。
• 支持 TLS 配置，以便在流量进入服务网格之前进行加密（给域名配置证书）。
• 支持双向 TLS 身份验证，以提高服务网格的安全性（服务间通讯）。
• 提供 Metrics、Tracing 和 Logging 收集，以便更好地观察和监控流量（需要自己安装对应的组件）。

# 安装 istio-ingressgateway
helm install istio-ingressgateway istio/gateway -n istio-system

实际上 istio-ingressgateway 是作为一个 Kubernetes Service 对外提供访问服务。

由于 Istio-ingressgateway 默认使用的是 LoadBalancer ，需要公有云平台支撑，不然会一直处于 <pending>，因此我们需要修改 Service ，将 istio-ingressway 的网络类型从 LoadBalancer 改成 NodePort，以便直接通过服务器的 IP 访问。

# 修改 Service ，将 istio-ingressway 的网络类型从 LoadBalancer 改成 NodePort
kubectl edit svc istio-ingressgateway -n istio-system

找到 type: LoadBalancer ，修改为 type: NodePort。

因为 LoadBalancer 包含了 NodePort，其实不修改也行。

卸载清空Istio

# 清空部署的 Istio 应用
helm delete istio-ingressgateway -n istio-system
helm delete istiod -n istio-system
helm delete istio-base -n istio-system

# 删除istio的ns
kubectl delete namespace istio-system

Isito安装方法2: istioctl安装Istio

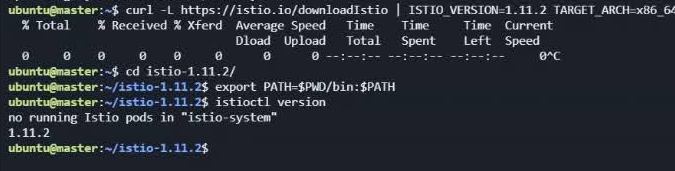

# 下载 Istio
curl -L https://istio.io/downloadistio | ISTIO_VERSION=1.11.2 TARGET_ARCH=X86_64
wget https://github.com/istio/istio/releases/download/1.11.2/istio-1.11.2-linux.tar.gz

# 解压文件
tar zxvf istio-1.11.2-linux.tar.gz

# 进入解压后的目录
cd istio-1.11.2

# 配置环境变量
mv bin/istioctl /usr/bin

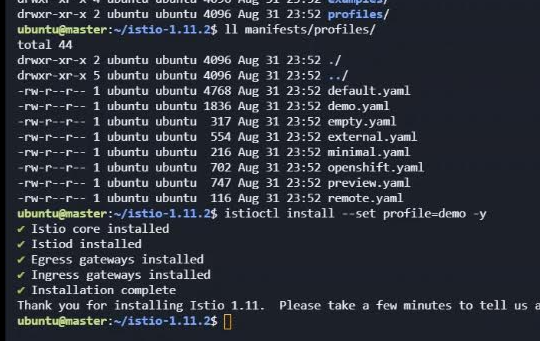

# 安装 Istio 到 Kubernetes 集群
## 使用 istioctl 工具将 Istio 安装到 Kubernetes 集群中，--set profile=demo 指定使用 demo 配置文件。
istioctl manifest apply --set profile=demo

# 查看 istio-system 命名空间中 Istio 的 Pod 状态
kubectl get pods -n istio-system

# 查看 istio-system 命名空间中 Istio 的服务
kubectl get svc -n istio-system

安装插件

插件包含了:

• grafana—监控仪表盘
• kiali—服务网格的监控和可视化工具
• Prometheus—监控数据库
• jaeger—用于微服务架构中的请求追踪，帮助识别性能瓶颈和故障点。

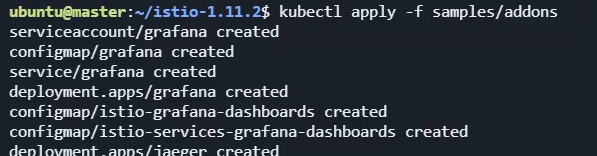

kubectl apply -f samples/addons

将kiali的端口进行暴露

暴露kiali的端口为NodePort,方便后续查看kiali的控制面板.

# 使用 kubectl 命令对 Istio 系统中的 Kiali 服务进行动态修改
kubectl -n istio-system patch svc kiali -p '{"spec":{"type":"NodePort","ports":[{"port":2001,"protocol":"TCP","targetPort":2001,"nodePort":3001}]}}'

# 参数解释
kubectl -n istio-system patch svc kiali -p '{
  "spec": {
    "type": "NodePort",                  # 将服务类型修改为 NodePort，使服务可以通过节点的 IP 和端口访问
    "ports": [{
      "port": 2001,                      # 定义服务的端口为 2001
      "protocol": "TCP",                 # 使用 TCP 协议
      "targetPort": 2001,                # 将流量转发到容器的 2001 端口
      "nodePort": 3001                   # 指定节点暴露的端口为 3001
    }]
  }
}'

# 查看插件是否就绪
kubectl get all -n istio-system

列出Istio的配置文件列表

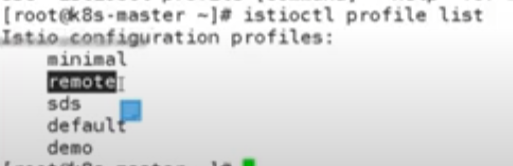

# 列出Istio的配置文件列表
istioctl profile list

配置文件名称	功能描述
minimal	只安装Istio的核心组件，如Pilot和Citadel。适用于快速安装和测试，不包含额外的组件。
remote	用于在远程集群上安装Istio，通常与Citadel一起使用。适用于多集群环境。
sds	启用安全密钥管理（Secret Discovery Service），用于在Istio中管理证书和密钥。适用于需要高级安全功能的环境。
default	Istio的默认配置文件，包含所有核心组件，如Pilot、Citadel、Ingress Gateway等。适用于大多数生产环境。
demo	包含所有默认组件，以及额外的组件，如Grafana、Kiali、Prometheus和Jaeger，用于监控和可视化。适用于演示和测试。

卸载 Istio

# 使用 istioctl 工具生成 Istio 的配置文件，并通过 kubectl 删除这些资源，从而卸载 Istio。
istioctl manifest generate --set profile=demo | kubectl delete -f -

部署网格服务示例

注入Sidecar

方法1: 启用自动注入 Sidecar—推荐

为命名空间打istio-injection=enabled标签, 之后这个命名空间下部署的服务都会自动注入istio的代理服务

# 创建bookinfo命名空间
kubectl create ns bookinfo

# 给 default 命名空间打标签，启用自动注入Sidecar
kubectl label ns bookinfo istio-injection=enabled

方法2: 手动注入Sidecar

# 手动注入 Sidecar
# 使用 istioctl kube-inject 命令将 Sidecar 注入到 httpbin-nodeport.yaml 文件中，然后应用到 Kubernetes 集群
kubectl apply -f <(istioctl kube-inject -f httpbin-nodeport.yaml)

# 或者
istioctl kube-inject -f httpbin-nodeport.yaml | kubectl apply -f -

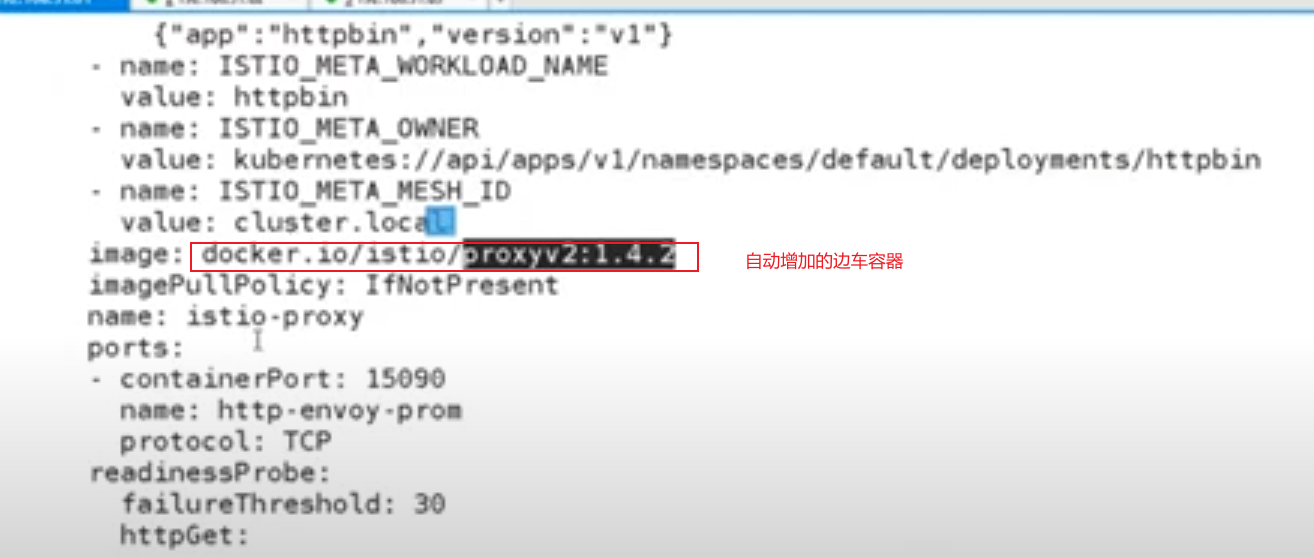

查看注入的边车容器

# 查看注入的边车容器
istioctl kube-inject -f httpbin-nodeport.yaml |less

apply部署bookinfo服务的yaml资源清单

# 部署bookinfo服务
kubectl apply -f samples/bookinfo/platform/kube/bookinfo.yaml -n bookinfo

# 查看服务是否部署成功
kubectl get all -n -n bookinfo

# 查看pod
kubectl get pod -n bookinfo

查看pod中注入的Sidecar

# 查看pod中注入的 边车容器
kubectl get pod details-v1-xxxx -o ymal|less

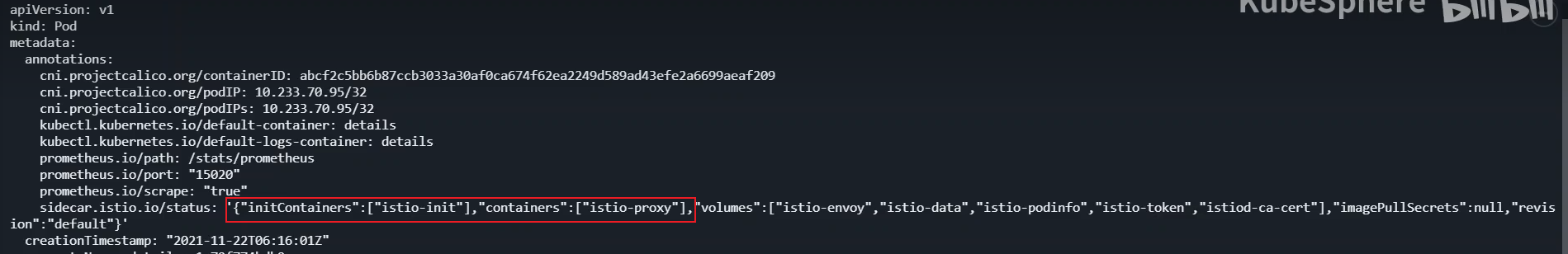

annotations(注解) 里发现注入了 istio-init 和istio-proxy 两个initContainers(初始化容器)

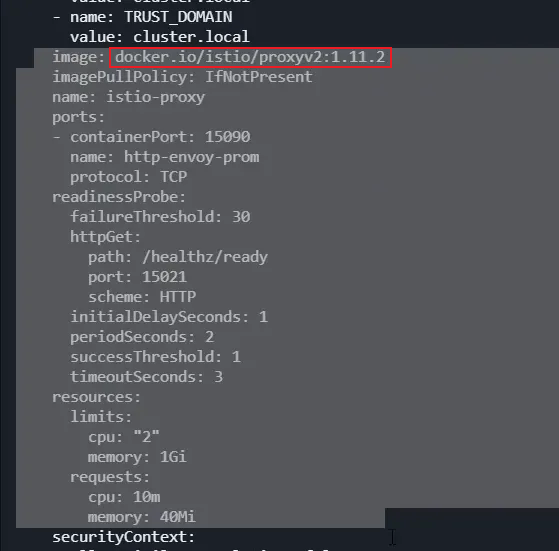

docker.io/istio/proxyv2:1.11.2是istio往pod中自动注入的边车容器

验证bookinfo正常访问

# 在ratings pod中的ratings容器 中执行 curl命令
## -c 指定容器名
kubectl exec "$(kubectl get pod -l app=ratings -o jsonpath='{.items[0].metedata.name}')" -c ratings --curl -s productpage:9080/productpage | grep -o "<title>.*</title>"

访问业务地址

NodePort访问 应用地址:

istio的ingress-gateway开放外部访问

查看这个gateway资源清单文件

apiVersion: networking.istio.io/v1alpha3 # 定义 API 版本
# Gateway 定义了负载均衡器的配置，用于暴露应用程序的入口。和ingress 类似,ateway 更加灵活和强大，支持多种协议和更复杂的路由规则
# 它主要负责处理网络层面的配置，例如监听的端口、协议（HTTP/HTTPS/TCP 等）以及允许的主机名。
kind: Gateway # 定义资源类型为 Gateway
metadata:
  name: bookinfo-gateway # 定义 Gateway 的名称
spec:
  selector:
    istio: ingressgateway # 使用 Istio 默认的入口网关控制器
  servers: # 定义服务器配置
    - port:
        number: 80 # 定义端口号为 80
        name: http # 定义端口名称为 http
        protocol: HTTP # 定义协议为 HTTP
      hosts:
        - "*" # 定义允许的主机名，"*" 表示所有主机
---
apiVersion: networking.istio.io/v1alpha3 # 定义 API 版本
# VirtualService 定义了如何将流量路由到具体的服务实例。
# 和nginx的localtion 类似，VirtualService 定义了路由规则和负载均衡策略。
kind: VirtualService # 定义资源类型为 VirtualService
metadata:
  name: bookinfo # 定义 VirtualService 的名称
spec:
  hosts:
    - "*" # 定义允许的主机名，"*" 表示所有主机
  gateways:
    - bookinfo-gateway # 绑定到名为 bookinfo-gateway 的 Gateway
  http: # 定义 HTTP 路由规则
    - match: # 定义匹配规则
        - uri:
            exact: /productpage # 精确匹配 /productpage
        - uri:
            prefix: /static # 前缀匹配 /static
        - uri:
            exact: /login # 精确匹配 /login
        - uri:
            exact: /logout # 精确匹配 /logout
        - uri:
            prefix: /api/v1/products # 前缀匹配 /api/v1/products
      route: # 定义路由目标
        - destination:
            #  路由到名为 productpage 的 svc
            host: productpage
            port:
              # 路由到svc的 9080 端口
              number: 9080

应用ingressgateway规则

# 应用istio-insgressgateway规则
kubectl apply -f samples/bookinfo/networking/bookingo-gateway.yaml -n bookinfo

查看svc/istio-ingressgateway的NodePort

istio-ingressgateway和ingress一样是个svc;

istio-ingressgateway的作用和ingress一样,只是比ingress规则更强大和灵活,是istio的配套网关入口.

裸金属部署的istio是没有LoadBalancer的, 访问istio-ingressgateway这个svc的NodePort,也是可以完成访问的.

• 也可以手工修改NodePort为80和443端口

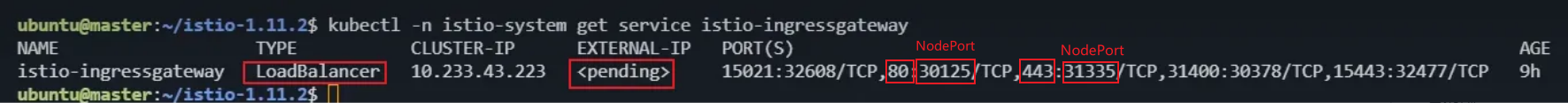

# 查看svc/istio-ingressgateway的NodePort端口
kubectl -n istio-system get svc istio-ingressgateway

# 获取名为 http2 的svc的nodePort值
kubectl -n istio-system get service istio-ingressgateway -o jsonpath='{.spec.ports[?(@.name=="http2")].nodePort}'

测试访问服务页面

# 测试应用的服务页面能否访问
curl http://<nodeIP>:<NodePort>/productpage

观察流量

Istio：部署完成后如何运用？
会在本地启动一个代理，并打开浏览器访问相应的界面。

打开kiali控制台,观察业务流量.
