基于SpringBoot的瑜伽馆管理系统【附源码】

基于SpringBoot的瑜伽馆管理系统（源码+L文+说明文档）

目录

4 系统设计

4.1界面设计原则

4.2功能结构设计

4.3数据库设计

4.3.2 数据库物理设计

5 系统实现

5.1用户信息管理

5.2 教练信息管理

5.3公告类型管理

5.4公告信息管理

---



4 系统设计

市面上设计比较好的系统都有一个共同特征，就是主题鲜明突出。通过对页面简洁清晰的布局，让页面的内容，包括文字语言，或者视频图片等元素可以清晰表达出系统的主题。让来访用户无需花费过多精力和时间找寻需要的内容。

4.1界面设计原则

一般来说，大部分用户使用系统，有些是想从系统中获取需要的信息，有些则是使用系统提供的服务。所以，为了改善用户体验，提高系统的使用率，在对系统界面设计时，需要按照下面的原则进行。

第一点，对用户进行分析，了解用户使用系统的目的，以及使用系统的方式，考虑大部分用户的阅读习惯，设计Z字形或F型结构可以方便用户获取信息。

第二点：设计有效的导航，这个包括每个页面上都有导航条的显示，有时也可以在页面的底部设计导航条，当用户进入具体页面时，要设计相应的位置提示，在页面中比较特殊的位置，需要设计返回链接，可以返回上个页面，也可以返回首页等。

第三点：对整个系统要运用统一的设计方案，包括色彩方案的一致性，页面模板的相似性等，对相同操作和专业术语的描述在整个系统中也应该保持一致。

第四点：设计的界面要保证传达的内容清晰准确。要避免在同一个页面设计非常多的内容，另外可以准确对系统内容进行分类，把页面中用户视觉集中的位置，用来显示重要信息。

作为初学者，并没有那么多的设计经验，但是可以运用

上面提到的界面设计原则设计出比较好的系统，可以让用户产生良好的使用体验。

4.2功能结构设计

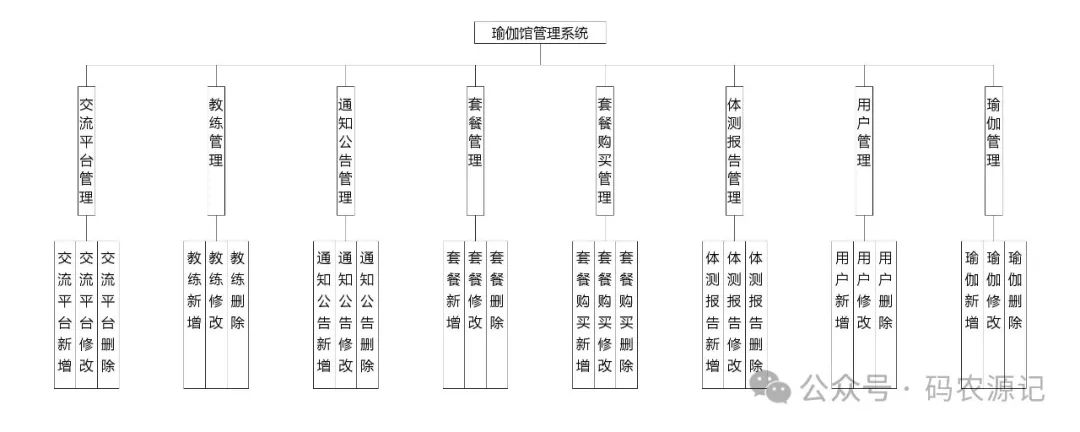

为了让系统的编码可以顺利进行，特意对本系统功能进行细分设计，设计的系统功能结构见下图。



图4.1 系统功能结构图

4.3数据库设计

一般来说，对用户进行调查，了解其需求，主要还是完成功能上的分析设计，殊不知，设计功能时，也要展示对数据库的设计。数据库服务于程序，它可以按照设定的规则对程序的数据进行保存，因此，也可以说数据库就是程序相关数据的集合。为了保证程序的高质量，数据库提供的数据存储服务也需要快速响应，同时数据信息也要安全合法可靠，所以设计一个数据库这样的任务也需要高度重视，并花时间和精力去努力完成。毕竟这影响到后期程序的开发和使用。试想而知，假设设计一个不好的数据库，遇到的问题将会有：第一，面对信息处理，会有着繁琐的业务逻辑，延长事务处理时间。第二：程序编码期间，将会产生更多的代码去完成数据处理的功能，产生大量的数据冗余，而且也不方便注释代码，还会占用更多的存储空间。综上所述，设计出合理的数据库是多么的重要。

（1）下图是套餐购买实体和其具备的属性。



套餐购买实体属性图

（2）下图是用户实体和其具备的属性。



用户实体属性图

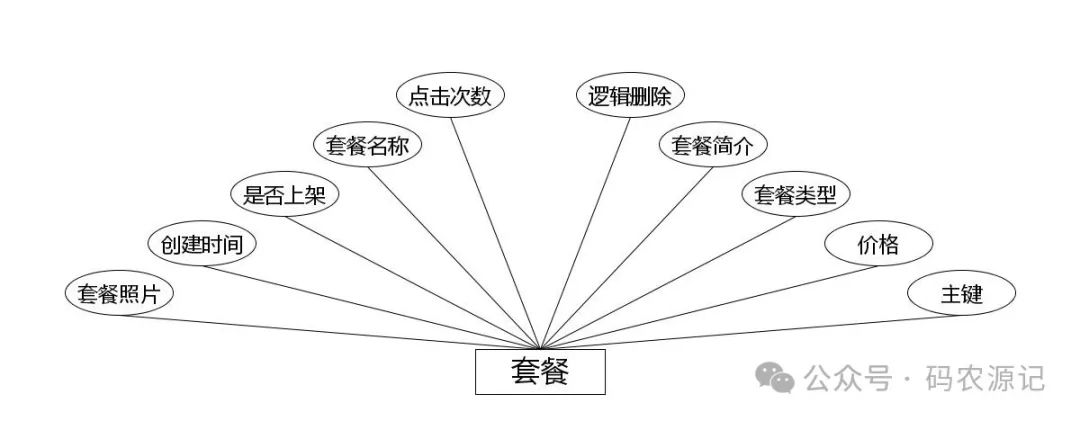

（3）下图是套餐实体和其具备的属性。



套餐实体属性图

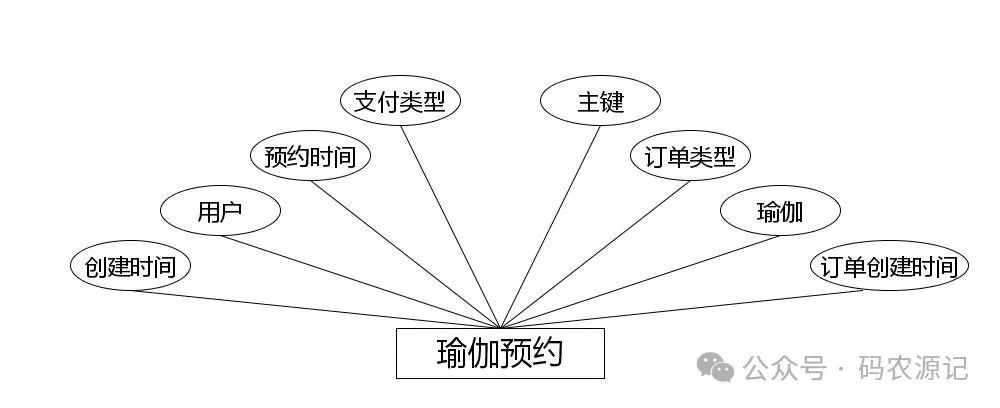

（4）下图是瑜伽预约实体和其具备的属性。



瑜伽预约实体属性图

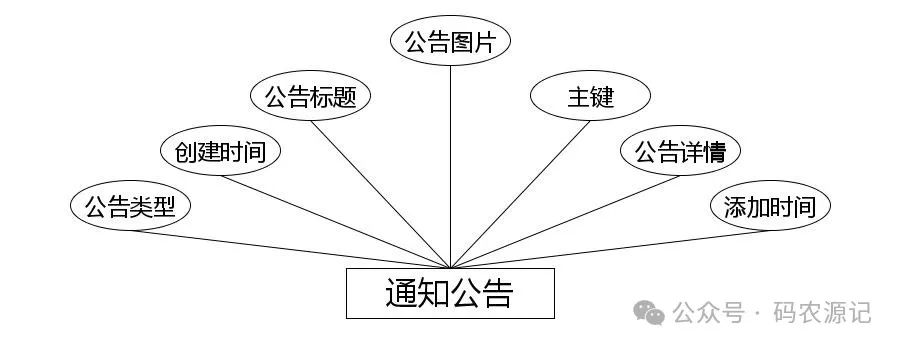

（5）下图是通知公告实体和其具备的属性。



通知公告实体属性图

（6）下图是教练实体和其具备的属性。



教练实体属性图

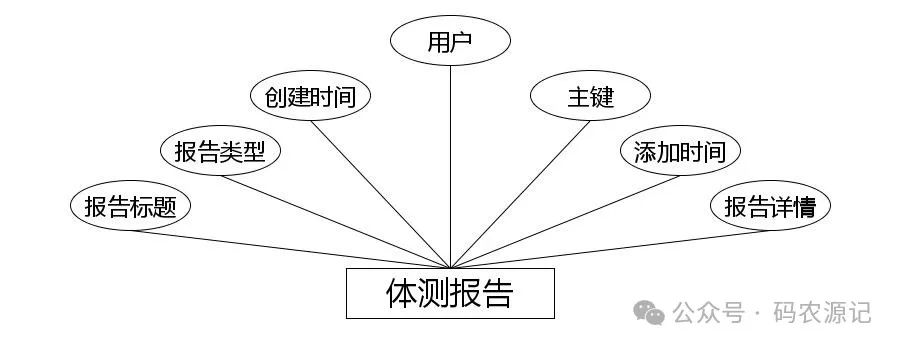

（7）下图是体测报告实体和其具备的属性。



体测报告实体属性图

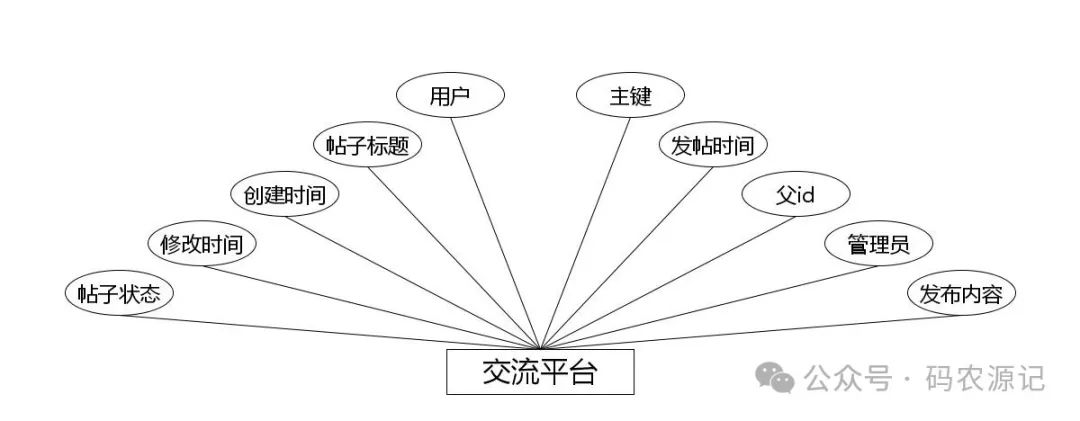

（8）下图是交流平台实体和其具备的属性。



交流平台实体属性图

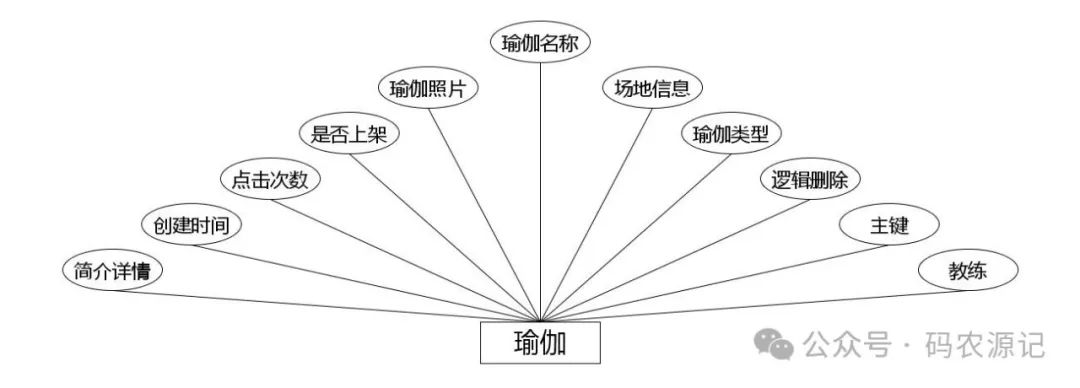

（9）下图是瑜伽实体和其具备的属性。



瑜伽实体属性图



4.3.2 数据库物理设计

作为程序后台的支持，本数据库也需要设计数据存储的结构。而数据存储结构的设计就包括了数据表结构的设计和创建。数据表结构包括了字段，数据类型，还有字段的取值范围等信息。而E-R模型中的实体就是一张表，实体的特征就可以作为该表中的字段，根据本程序信息存储要求，设计每个字段需要的类型，还有该字段的取值范围等。每当设计完成一张数据表，就需要及时保存在数据库里面，并对该设计的数据表准确命名，要求设置的数据表的名称尽量不要是中文，而且要方便记忆。因为在程序编码阶段，通过SQL语句可以把程序里面的数据写入在各个数据表里面，而这个环节需要使用到数据表的名称。如果数据表名称是中文的话，可能会乱码并影响程序运行。下面就以表格形式展示设计的结果。

表4.1字典表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	dic_code	String	字段	是
3	dic_name	String	字段名	是
4	code_index	Integer	编码	是
5	index_name	String	编码名字	是
6	super_id	Integer	父字段id	是
7	beizhu	String	备注	是
8	create_time	Date	创建时间	是

表4.2交流平台表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	forum_name	String	帖子标题	是
3	yonghu_id	Integer	用户	是
4	users_id	Integer	管理员	是
5	forum_content	String	发布内容	是
6	super_ids	Integer	父id	是
7	forum_state_types	Integer	帖子状态	是
8	insert_time	Date	发帖时间	是
9	update_time	Date	修改时间	是
10	create_time	Date	创建时间	是

表4.3教练表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	jiaolian_name	String	教练姓名	是
3	jiaolian_photo	String	教练头像	是
4	jiaolian_id_number	String	身份证号	是
5	jiaolian_phone	String	联系方式	是
6	jiaolian_email	String	电子邮箱	是
7	jiaolian_delete	Integer	逻辑删除	是
8	create_time	Date	创建时间	是

表4.4通知公告表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	news_name	String	公告标题	是
3	news_types	Integer	公告类型	是
4	news_photo	String	公告图片	是
5	insert_time	Date	添加时间	是
6	news_content	String	公告详情	是
7	create_time	Date	创建时间	是

表4.5套餐表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	taochan_name	String	套餐名称	是
3	taochan_photo	String	套餐照片	是
4	taochan_types	Integer	套餐类型	是
5	taochan_new_money	BigDecimal	价格	是
6	taochan_clicknum	Integer	点击次数	是
7	shangxia_types	Integer	是否上架	是
8	taochan_delete	Integer	逻辑删除	是
9	taochan_content	String	套餐简介	是
10	create_time	Date	创建时间     homeMain	是

表4.6套餐购买表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	taochan_id	Integer	套餐	是
3	yonghu_id	Integer	用户	是
4	taochan_order_true_price	BigDecimal	实付价格	是
5	taochan_order_types	Integer	订单类型	是
6	taochan_order_payment_types	Integer	支付类型	是
7	insert_time	Date	订单创建时间	是
8	create_time	Date	创建时间	是

表4.7体测报告表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	yonghu_id	Integer	用户	是
3	ticebaogao_name	String	报告标题	是
4	ticebaogao_types	Integer	报告类型	是
5	insert_time	Date	添加时间	是
6	ticebaogao_content	String	报告详情	是
7	create_time	Date	创建时间	是

表4.8用户表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	yonghu_name	String	用户姓名	是
3	yonghu_photo	String	用户头像	是
4	yonghu_id_number	String	身份证号	是
5	yonghu_phone	String	联系方式	是
6	yonghu_email	String	电子邮箱	是
7	new_money	BigDecimal	余额	是
8	yonghu_delete	Integer	逻辑删除	是
9	create_time	Date	创建时间	是

表4.9瑜伽表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	yujia_name	String	瑜伽名称	是
3	yujia_photo	String	瑜伽照片	是
4	yujia_types	Integer	瑜伽类型	是
5	yujia_address	String	场地信息	是
6	jiaolian_id	Integer	教练	是
7	yujia_clicknum	Integer	点击次数	是
8	shangxia_types	Integer	是否上架	是
9	yujia_delete	Integer	逻辑删除	是
10	yujia_content	String	简介详情	是
11	create_time	Date	创建时间	是

表4.10瑜伽预约表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	yujia_id	Integer	瑜伽	是
3	yonghu_id	Integer	用户	是
4	yujia_order_time	Date	预约时间	是
5	yujia_order_types	Integer	订单类型	是
6	yujia_order_payment_types	Integer	支付类型	是
7	insert_time	Date	订单创建时间	是
8	create_time	Date	创建时间	是

表4.11管理员表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	username	String	用户名	是
3	password	String	密码	是
4	role	String	角色	是
5	addtime	Date	新增时间	是



5 系统实现

这个环节需要使用前面的设计方案，包括对系统模块的设计，还有对程序后台的数据支持的数据库的设计等。不过这部分内容还是强调系统编码人员的开发能力，要把前面设计的内容通过编码的形式以一个完整的，可以运行的系统呈现出来。

功能模块的实现

5.1用户信息管理

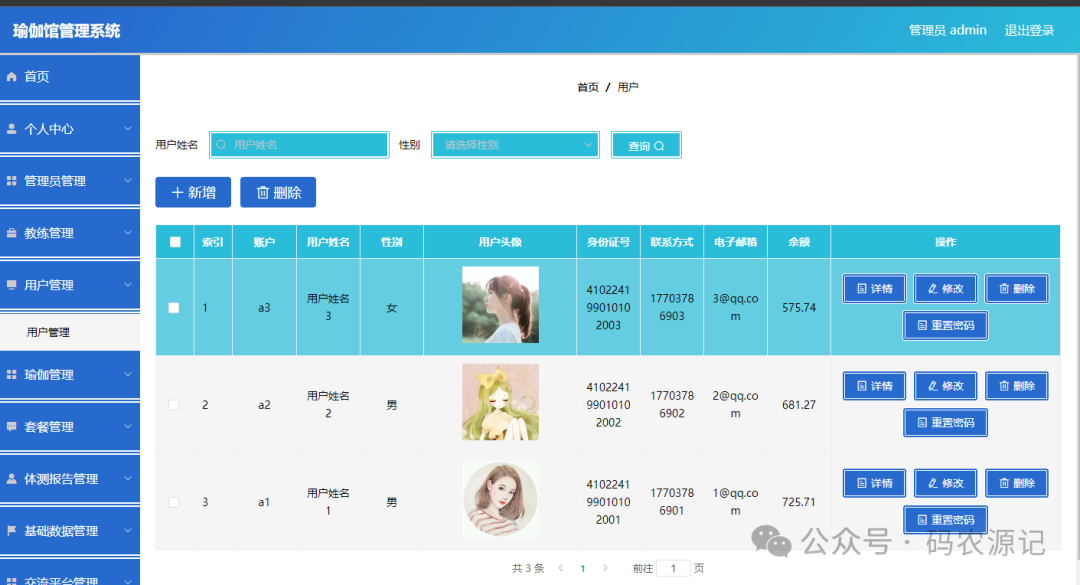

如图5.1显示的就是用户信息管理页面，此页面提供给管理员的功能有：用户信息的查询管理，可以删除用户信息、修改用户信息、新增用户信息，

还进行了对用户名称的模糊查询的条件





图5.1 用户信息管理页面

5.2 教练信息管理

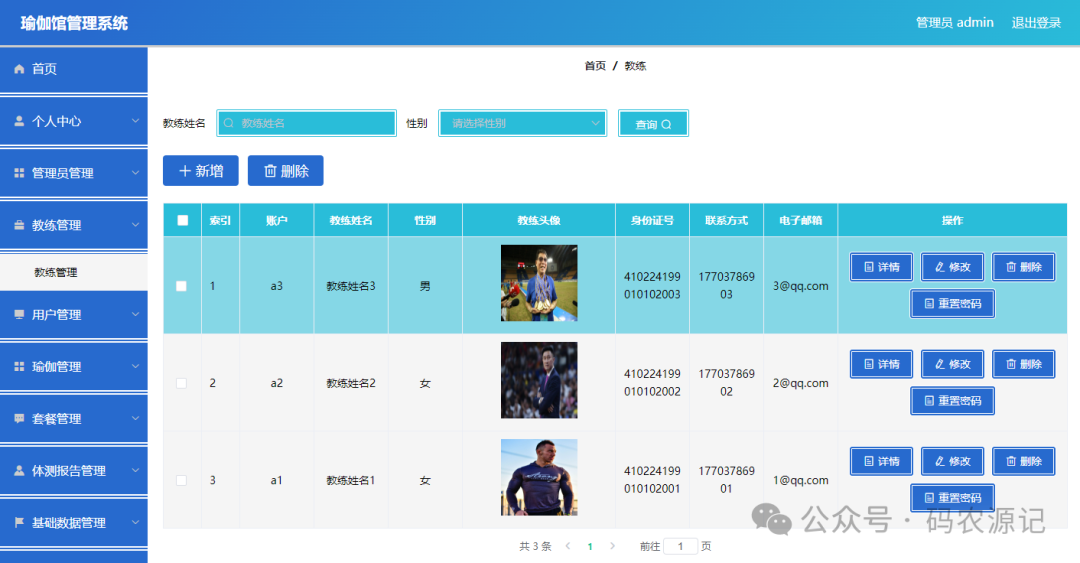

如图5.2显示的就是教练信息管理页面，此页面提供给管理员的功能有：查看已发布的教练信息数据，修改教练信息，教练信息作废，即可删除，还进行了对教练信息名称的模糊查询 教练信息信息的类型查询等等一些条件。





图5.2 教练信息管理页面

5.3公告类型管理

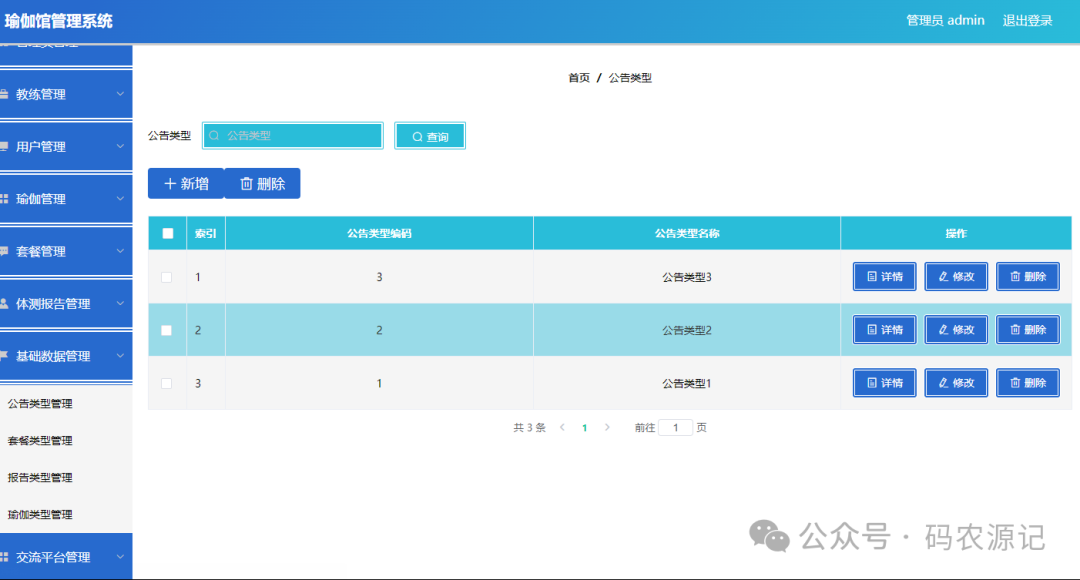

如图5.3显示的就是公告类型管理页面，此页面提供给管理员的功能有：根据公告类型进行条件查询，还可以对公告类型进行新增、修改、查询操作等等。





图5.3 公告类型管理页面

5.4公告信息管理

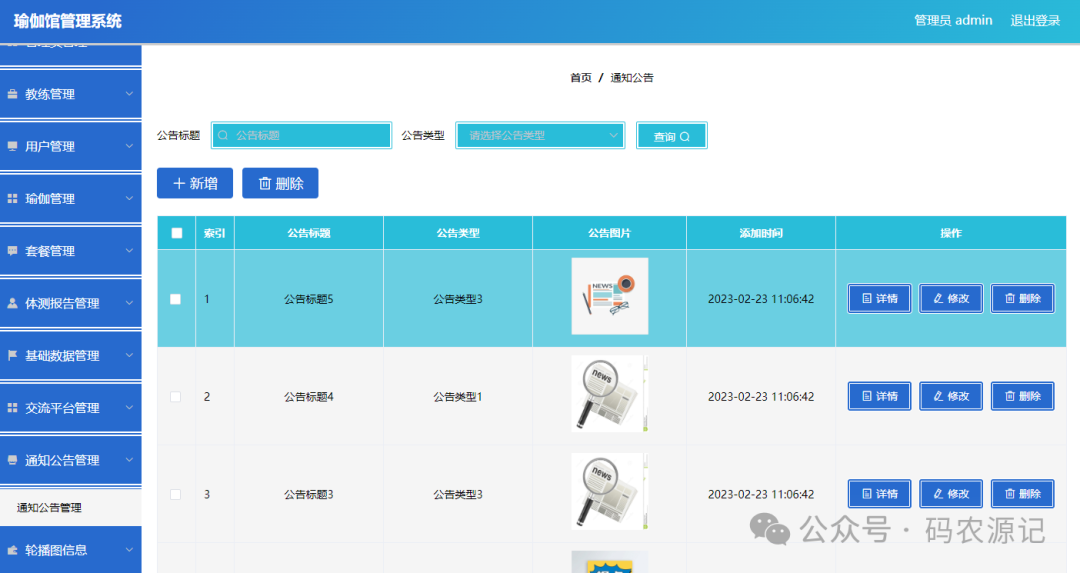

如图5.4显示的就是公告信息管理页面，此页面提供给管理员的功能有：根据公告信息进行新增、修改、查询操作等等。







图5.4 公告信息管理页面
