AOSP14 Launcher3——手势模式下底部上滑的两种场景

news 来源：原创 2025/5/15 13:59:00

这里强调的是手势模式下，三按钮模式不在本文讨论范围内。

手势模式下，我们可以在Launcher桌面的底部使用手势上滑停顿进最近任务，或者在第三方应用底部上滑进最近任务。

这两种场景是手势模式底部上滑的两种常见场景，本文来讨论一下这两种场景的流程和原理。

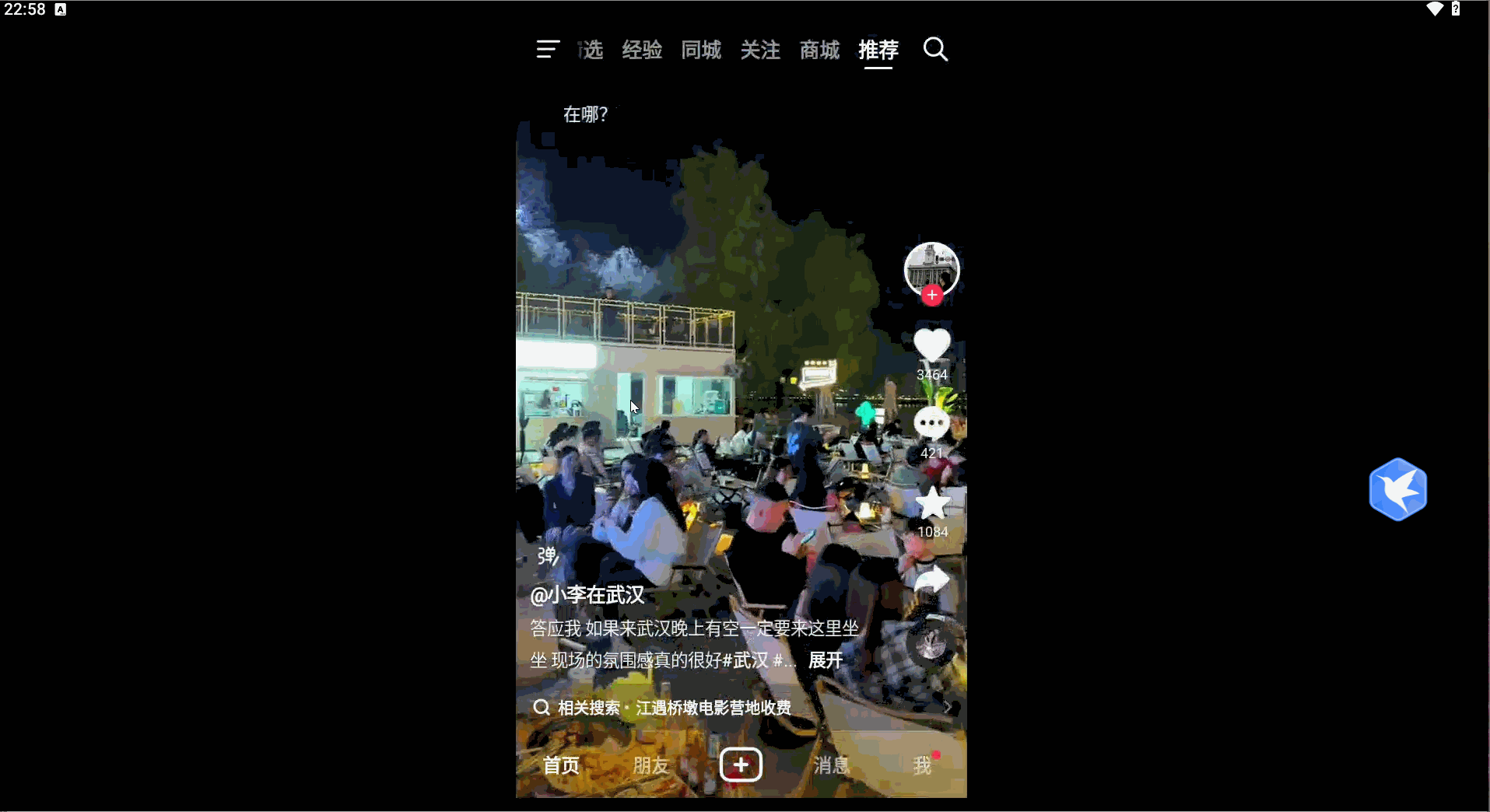

第三方应用（非Launcher）底部上滑

在这里插入图片描述

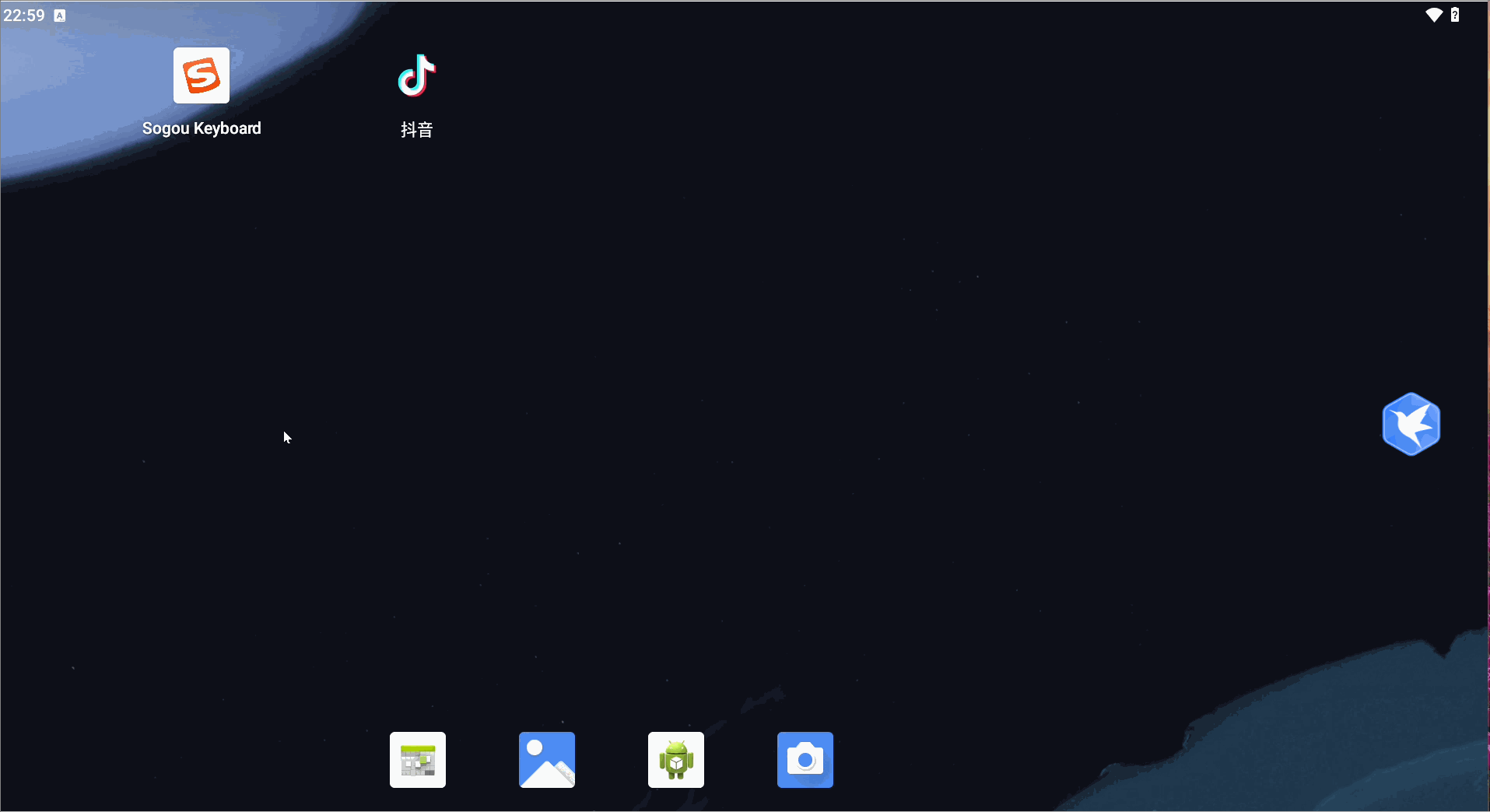

Launcher底部上滑

在这里插入图片描述

TouchInteractionService

Launcher中提到底部上滑，绕不开TouchInteractionService这个类。
这个类是Launcher中的一个核心类，是一个Service，在Launcher3启动的时候会加载的服务。
里面会对输入事件进行监听，最终在onInputEvent回调方法中对事件进行分发处理。

private void onInputEvent(InputEvent ev) {

      if (!(ev instanceof MotionEvent)) {
            ActiveGestureLog.INSTANCE.addLog(new CompoundString("TIS.onInputEvent: ")
                    .append("Cannot process input event, received unknown event ")
                    .append(ev.toString()));
            return;
        }
        MotionEvent event = (MotionEvent) ev;
	}

这里首先对事件进行判断，确保是触摸事件。

接着在ACTION_DOWN的时候会确认事件的消费者。

  if (action == ACTION_DOWN || isHoverActionWithoutConsumer) {
            mRotationTouchHelper.setOrientationTransformIfNeeded(event);

            boolean isOneHandedModeActive = mDeviceState.isOneHandedModeActive();
            boolean isInSwipeUpTouchRegion = mRotationTouchHelper.isInSwipeUpTouchRegion(event);
            if ((!isOneHandedModeActive && isInSwipeUpTouchRegion)
                    || isHoverActionWithoutConsumer) {
                reasonString.append(!isOneHandedModeActive && isInSwipeUpTouchRegion
                                ? "one handed mode is not active and event is in swipe up region"
                                : "isHoverActionWithoutConsumer == true")
                        .append(", creating new input consumer");
                // Clone the previous gesture state since onConsumerAboutToBeSwitched might trigger
                // onConsumerInactive and wipe the previous gesture state
                GestureState prevGestureState = new GestureState(mGestureState);
                GestureState newGestureState = createGestureState(mGestureState,
                        getTrackpadGestureType(event));
                newGestureState.setSwipeUpStartTimeMs(SystemClock.uptimeMillis());
                mConsumer.onConsumerAboutToBeSwitched();
                mGestureState = newGestureState;
                mConsumer = newConsumer(prevGestureState, mGestureState, event);
                mUncheckedConsumer = mConsumer;
            }

这里有一句非常重要的代码

mConsumer = newConsumer(prevGestureState, mGestureState, event);

这里根据系统的整体情况，会创建不同的consumer。
这里的consumer就是对触摸事件最终处理的消费者。

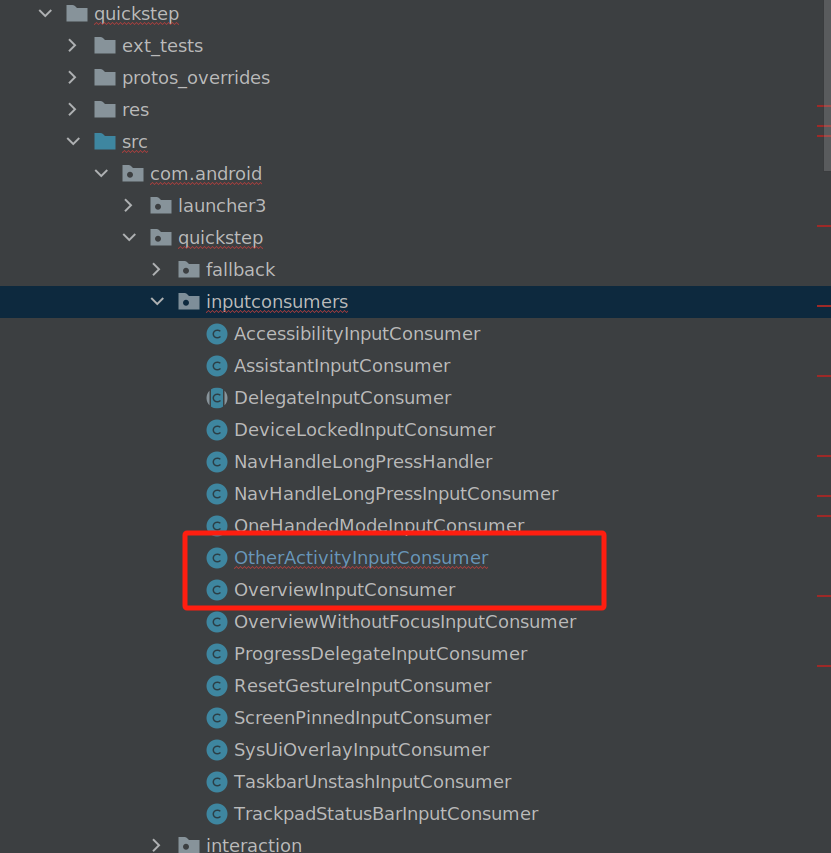

在Launcher3中，有多种Consumer，针对不同的情况。本文提到的两种场景，就涉及到其中的两种，分别是OtherActivityConsumer和OverviewInputConsumer
在这里插入图片描述
整个Launcher3中还有多种consumer，根据不同的场景，可以找到对应的consumer，这里不再赘述。
总之，可以明确的一点是，前面提到的两个场景分别对应的是OtherActivityConsumer和OverviewInputConsumer。
下面分别来介绍这两个重要的类。

OtherActivityConsumer

  • 核心作用: 负责处理起始于非 Launcher 活动窗口（即“Other Activity”）的上滑手势。这是实现从应用返回桌面、进入概览（最近任务）或进行快速切换（左右滑动切换任务）的主要入口。
  • 关键职责:
    • 启动/继续 Recents 动画: 当手势开始时，它负责通过 TaskAnimationManager 启动或继续一个 RecentsAnimation。这个动画允许 Launcher 控制应用窗口的 Surface。
    • 创建和管理 AbsSwipeUpHandler: 它是实际处理手势逻辑和动画细节的核心。OtherActivityInputConsumer 会创建一个 AbsSwipeUpHandler (的具体子类实例，如 LauncherSwipeHandlerV2)，并将触摸事件传递给它。
    • 手势追踪与状态判断: 使用 VelocityTracker 追踪手指速度，结合 MotionPauseDetector 检测手势是否暂停，判断用户的意图（去 Home、去 Recents、切换任务等）。
    • 事件拦截 (Pilfering): 一旦确认用户正在进行手势导航（超过 TouchSlop），它会调用 mInputMonitorCompat.pilferPointers() 来拦截后续的触摸事件，防止这些事件传递给下方的应用窗口。
    • 协调 AbsSwipeUpHandler: 将计算出的位移、速度传递给 AbsSwipeUpHandler，由后者驱动窗口和 Launcher UI 的动画。
    • 生命周期管理: 管理自身和 AbsSwipeUpHandler 的状态，并在手势完成或被取消时通知系统（通过 mOnCompleteCallback）。
  • 使用场景:
    • 用户在任何第三方应用或系统应用（非 Launcher）界面，从屏幕底部边缘向上滑动时。 这是最常见的场景，涵盖了：
      • 上滑返回桌面 (Go Home)。
      • 上滑并暂停进入概览/最近任务 (Enter Overview/Recents)。
      • 上滑并快速左右滑动切换到上一个/下一个应用 (Quick Switch)。

OverviewInputConsumer

  • 核心作用: 负责处理发生在 Launcher/概览活动界面内的输入事件。当用户已经在与 Launcher 的 UI（如 RecentsView 中的任务卡片、主屏幕背景等）交互时，这个消费者会被激活。
  • 关键职责:
    • 事件代理/转发: 它的主要工作是将接收到的触摸事件 (onMotionEvent) 转发给 Launcher 的 DragLayer (mTarget.proxyTouchEvent)。它本质上是一个事件传递者。
    • 坐标转换: 在转发事件前，会调整事件坐标，使其相对于 DragLayer。
    • 处理其他输入: 可以处理悬停事件 (onHoverEvent) 和按键事件 (onKeyEvent)，并将它们分发给 Launcher Activity。对于按键，它可能会处理特定的按键（如音量键、方向键的焦点处理）。
    • 选择性拦截: 如果触摸事件起始于屏幕边缘但在活动范围内被 DragLayer 处理了 (mTargetHandledTouch 变为 true)，它也会调用 mInputMonitor.pilferPointers()，确保 Launcher 完全接管事件处理。
  • 使用场景:
    • 用户已经在概览/最近任务界面时:
      • 点击某个任务卡片来启动应用。
      • 在任务卡片上进行滑动操作（例如，上滑清除任务）。
      • 左右滑动浏览不同的任务卡片。
      • 点击概览界面上的其他按钮或空白区域。
    • 在返回桌面的过渡动画中与 Launcher 交互: 当用户从应用返回桌面，动画正在进行时，如果用户触摸到 Launcher 的某个元素（如图标），OverviewInputConsumer 会接管事件处理。
    • 键盘导航: 处理在概览界面中的键盘焦点和导航事件。

两个Consumer的主要区别总结:

特性OtherActivityInputConsumerOverviewInputConsumer
事件起始位置非 Launcher/概览 活动窗口Launcher/概览 活动窗口内部
核心功能启动和管理手势导航动画与逻辑代理和转发输入事件给 Launcher UI
动画控制主动驱动窗口和 Launcher UI 动画 (通过 Handler)不直接控制窗口动画，依赖 Launcher 自身处理
事件处理方式解释事件用于手势状态判断和动画进度控制转发事件给 DragLayer 或 Activity
交互对象AbsSwipeUpHandler, RecentsAnimationControllerDragLayer, Activity
主要目的实现从 外部应用 进入 Launcher/概览/切换任务处理在 Launcher/概览内部 的用户交互

两个场景的区别

这两个场景看上去都是进入了最近任务，但是区别还是很大的。

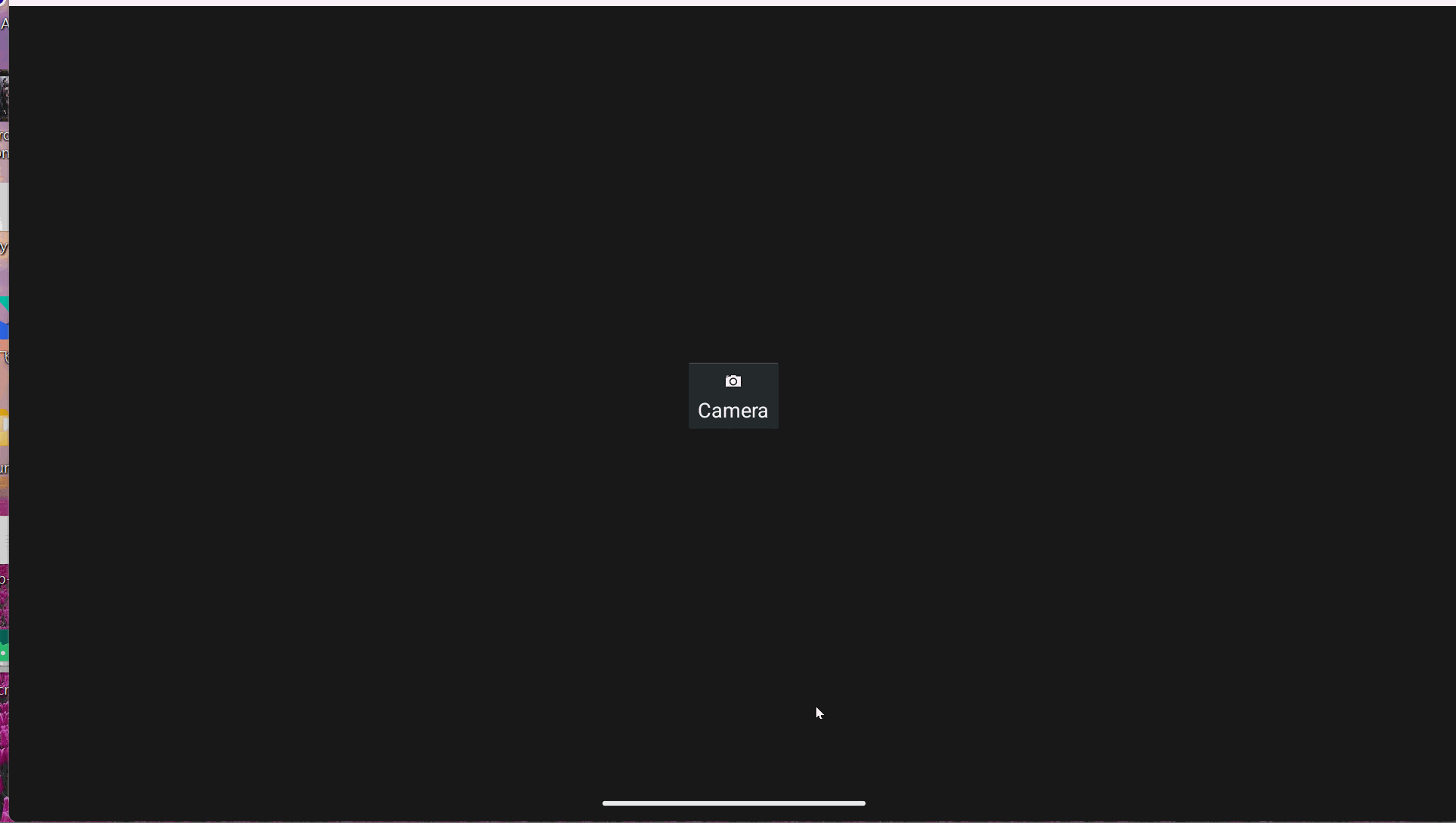

通过第三方应用进入最近任务，如果这个第三方应用是一个视频应用，例如爱奇艺在播放视频，你会发现，在进入最近任务后，爱奇艺仍然在播放视频，中间的任务是动态实时展示的。
而通过Launcher底部进入最近任务，中间的任务是静态的，展示的是应用的截图。

在这里插入图片描述
在这里插入图片描述
为什么出现这两种情况？这是由于这两种场景完全不同的实现方式决定的。
前一种情况，简单的说，第三方应用底部缩放的时候是将应用本身进行缩放，然后通过RemoteAnimationTarget将应用的画面模拟成task的样子显示在最近任务中，实际上，显示的画面是应用画面且实时更新的。
这一部分可以从AbsSwipeUpHandler的核心方法apply中看出来，代码如下：

//aosp/packages/apps/Launcher3/quickstep/src/com/android/quickstep/AbsSwipeUpHandler.java
    protected void applyScrollAndTransform() {
        // No need to apply any transform if there is ongoing swipe-to-home animator
        //    swipe-to-pip handles the leash solely
        //    swipe-to-icon animation is handled by RectFSpringAnim anim
        boolean notSwipingToHome = mRecentsAnimationTargets != null
                && mGestureState.getEndTarget() != HOME;
        boolean setRecentsScroll = mRecentsViewScrollLinked && mRecentsView != null;
        float progress = Math.max(mCurrentShift.value, getScaleProgressDueToScroll());
        int scrollOffset = setRecentsScroll ? mRecentsView.getScrollOffset() : 0;
        Log.i("yy_log", "AbsSwipeUpHandler#applyScrollAndTransform, notSwipingToHome: " + notSwipingToHome
                + ", setRecentsScroll: " + setRecentsScroll + ", progress: " + progress + ", scrollOffset: " + scrollOffset, new Exception());
        if (!mStartMovingTasks && (progress > 0 || scrollOffset != 0)) {
            mStartMovingTasks = true;
            startInterceptingTouchesForGesture();
        }
        for (RemoteTargetHandle remoteHandle : mRemoteTargetHandles) {
            AnimatorControllerWithResistance playbackController =
                    remoteHandle.getPlaybackController();
            if (playbackController != null) {
                playbackController.setProgress(progress, mDragLengthFactor);
            }

            if (notSwipingToHome) {
            // 进入最近任务
                TaskViewSimulator taskViewSimulator = remoteHandle.getTaskViewSimulator();
                if (setRecentsScroll) {
                    taskViewSimulator.setScroll(scrollOffset);
                }
                //将第三方应用的画面模拟成taskview
                taskViewSimulator.apply(remoteHandle.getTransformParams());
            }
        }
    }

后一种情况，前面我们看到的是走的OverviewInputConsumer，这种情况下，最终会将触摸事件代理到BaseDragLayer，proxyTouchEvent里面会去寻找touchController，如下代码：
mProxyTouchController = findControllerToHandleTouch(ev);

07-04 22:01:05.140  3310  3310 I yy_log  : BaseDragLayer#proxyTouchEvent, mProxyTouchController: com.android.launcher3.uioverrides.touchcontrollers.NoButtonNavbarToOverviewTouchController@ae19028

这里打个日志，可以看到最终找到的Controller是NoButtonNavbarToOverviewTouchController
最终在手势停止的时候回调onMotionPauseDetected方法，进入OVERVIEW状态。因此，这个场景与上面的是完全不同的两个场景，虽然最终看上去都是进入了最近任务页面。

    private void onMotionPauseDetected() {
        if (mCurrentAnimation == null) {
            return;
        }
        mNormalToHintOverviewScrimAnimator = null;
        mCurrentAnimation.getTarget().addListener(newCancelListener(() ->
                mLauncher.getStateManager().goToState(OVERVIEW, true, forSuccessCallback(() -> {
                    mOverviewResistYAnim = AnimatorControllerWithResistance
                            .createRecentsResistanceFromOverviewAnim(mLauncher, null)
                            .createPlaybackController();
                    mReachedOverview = true;
                    maybeSwipeInteractionToOverviewComplete();
                }))));

        mCurrentAnimation.getTarget().removeListener(mClearStateOnCancelListener);
        mCurrentAnimation.dispatchOnCancel();
        mStartedOverview = true;
        VibratorWrapper.INSTANCE.get(mLauncher).vibrate(OVERVIEW_HAPTIC);
    }
