一、任务要求
采用数字频率合成（Direct Digital FrequencySynthesis，简称DDS）设计制作一个波形发生器，仿真后，在DE2-115开发板上实践。
要求：
1)利用DDS技术合成正弦波和方波；
2)输出信号的频率范围为10Hz～5MHz，最小频率分辨率小于1kHz；
3）使用嵌入式逻辑分析仪SignalTap II实时测试输出波形的离散数据。
二、实现步骤
2.1 相位累加器
Quartus新建工程，新建.v文件取名addr_cnt.v，代码如下
module addr_cnt(CPi,K,ROMaddr,Address);
input CPi;
input [12:0] K;
output reg [9:0] ROMaddr;
output reg [16:0] Address;
always @(posedge CPi) begin
Address=Address+K;
ROMaddr=Address[16:7];
end
endmodule

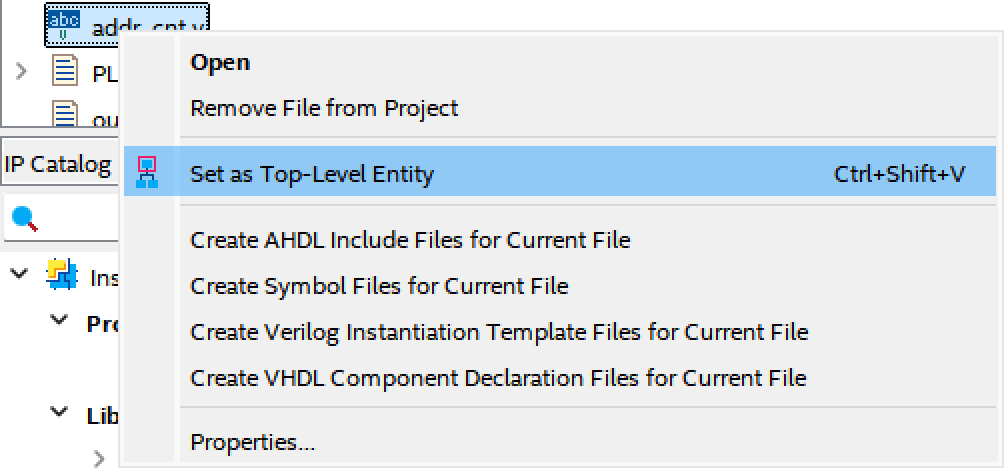

保存后，右键点击文件Set as Top Level Entity，编译运行成功后再次右键单击，选择Create Symbol Files for Current File

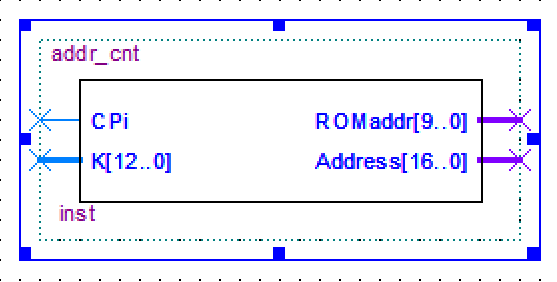

Quartus打开.bsf文件，生成该模块的符号如下：
2.2 波形存储器ROM
2.2.1 方波模块
方波模块比较简单，只要输出高低电平就行，具体代码如下：
module squwave(CPi,RSTn,Address,Qsquare);
input CPi;
input RSTn;
input [16:0] Address;
output reg [11:0] Qsquare;
always @(posedge CPi)
if (!RSTn)Qsquare=12'h000;
else begin
if(Address<=17'h0FFFF)
Qsquare=12'hFFF;
else Qsquare=12'h000;
end
endmodule

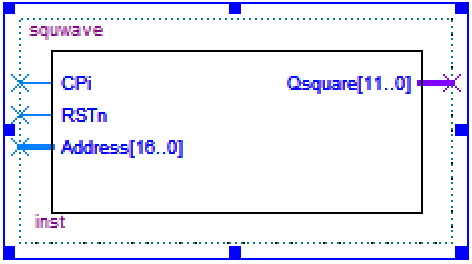

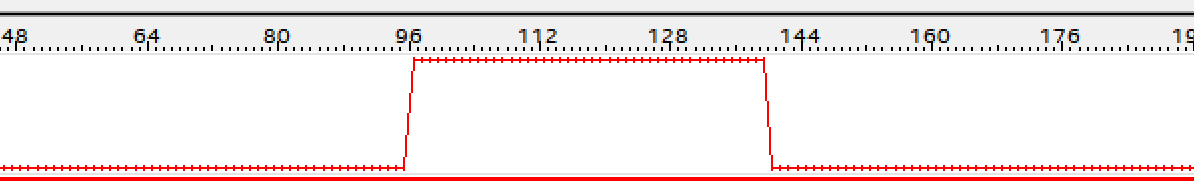

它的模块符号如下所示：
2.2.2 正弦波形存储器
这个比较复杂，需要用IP核调用ROM存储。但是直接IP核生成ROM并更改存储数据太麻烦了，我们可以编写一个C语言程序，生成存储器的初始化文件Sine1024.mif。
C语言程序如下：
/*myMIF.c*/
#include <stdio.h>
#include <math.h>
#define PI 3.141592
#define DEPTH 1024
#define WIDTH 12
int main(void)
{
int n,temp;
float v;
FILE *fp;
fp=fopen("Sine1024.mif","w+");
if(NULL==fp)printf("Can not creat file!\r\n");
else
{
printf("File created successfully!\n");
fprintf(fp,"DEPTH=%d;\n",DEPTH);
fprintf(fp,"WIDTH=%d;\n",WIDTH);
fprintf(fp,"ADDRESS_RADIX=HEX;\n");
fprintf(fp,"DATA_RADIX=HEX;\n");
fprintf(fp,"CONTENT\n");
fprintf(fp,"BEGIN\n");
for(n=0;n<DEPTH;n++)
{
v=sin(2*PI*n/DEPTH);
temp=(int)((v+1)*4095/2);
fprintf(fp,"%04x : %03x;\n",n,temp);
}
fprintf(fp,"END;\n");
fclose(fp);
}
}
编译运行该C程序后，可以在文件所在目录下看到一个myMIF.exe文件，双击即可生成Sine1024.mif文件。
使用Quartus调用LPM_ROM定制正弦波形存储器：点击Tools-》IP Catalog

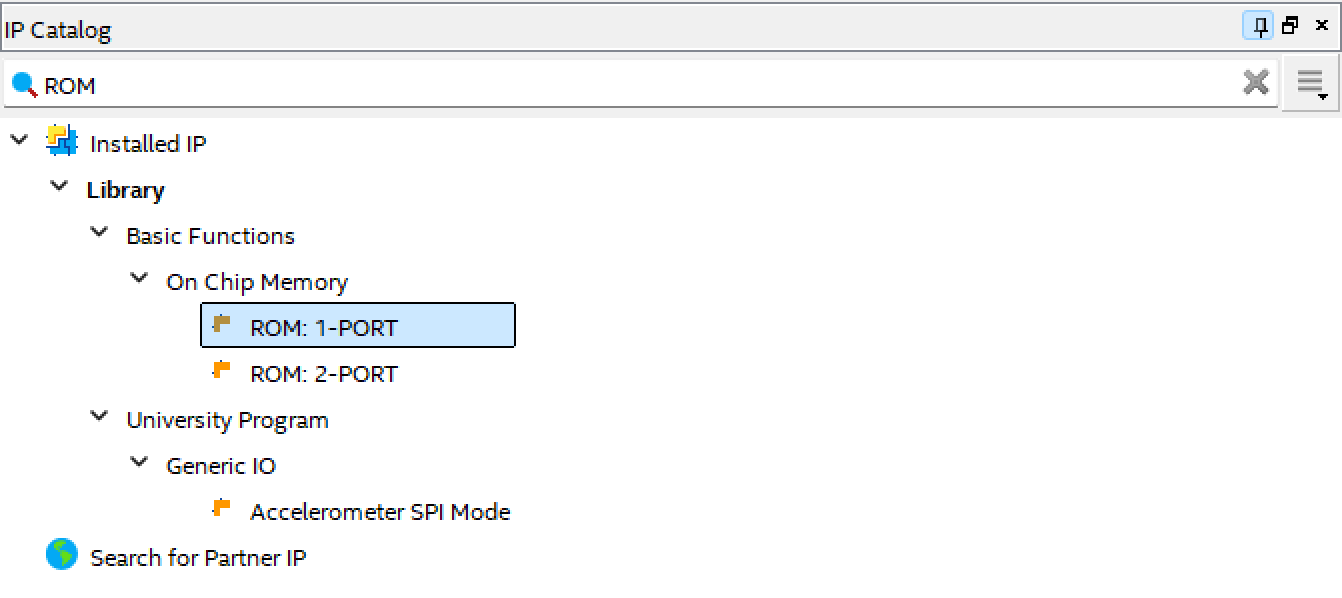

在IP Catalog界面搜索栏中输入ROM，双击ROM 1-PORT

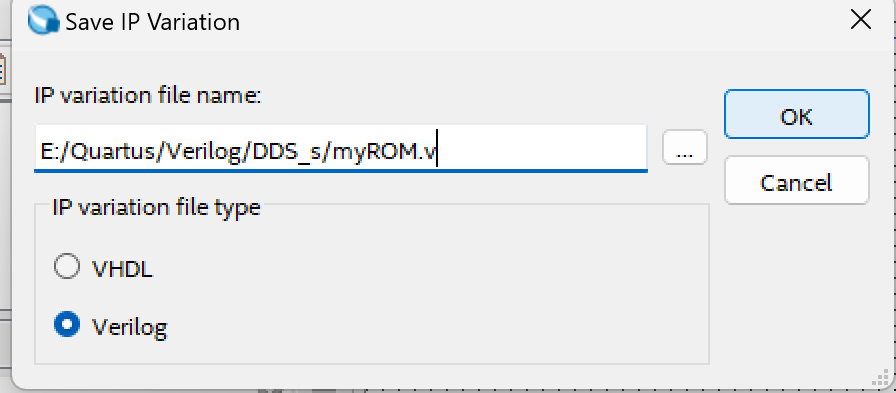

命名为SineROM.v，点击OK

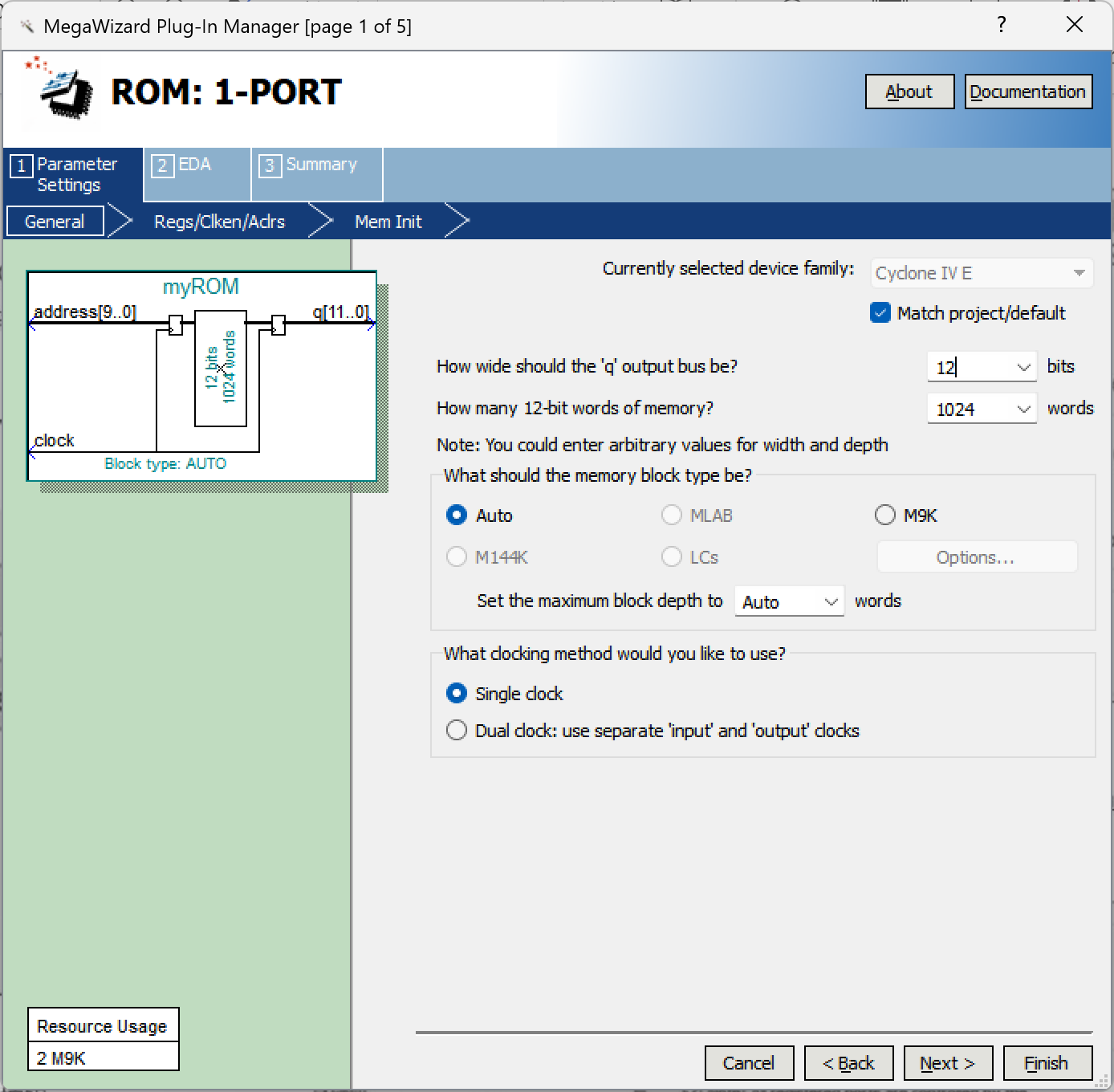

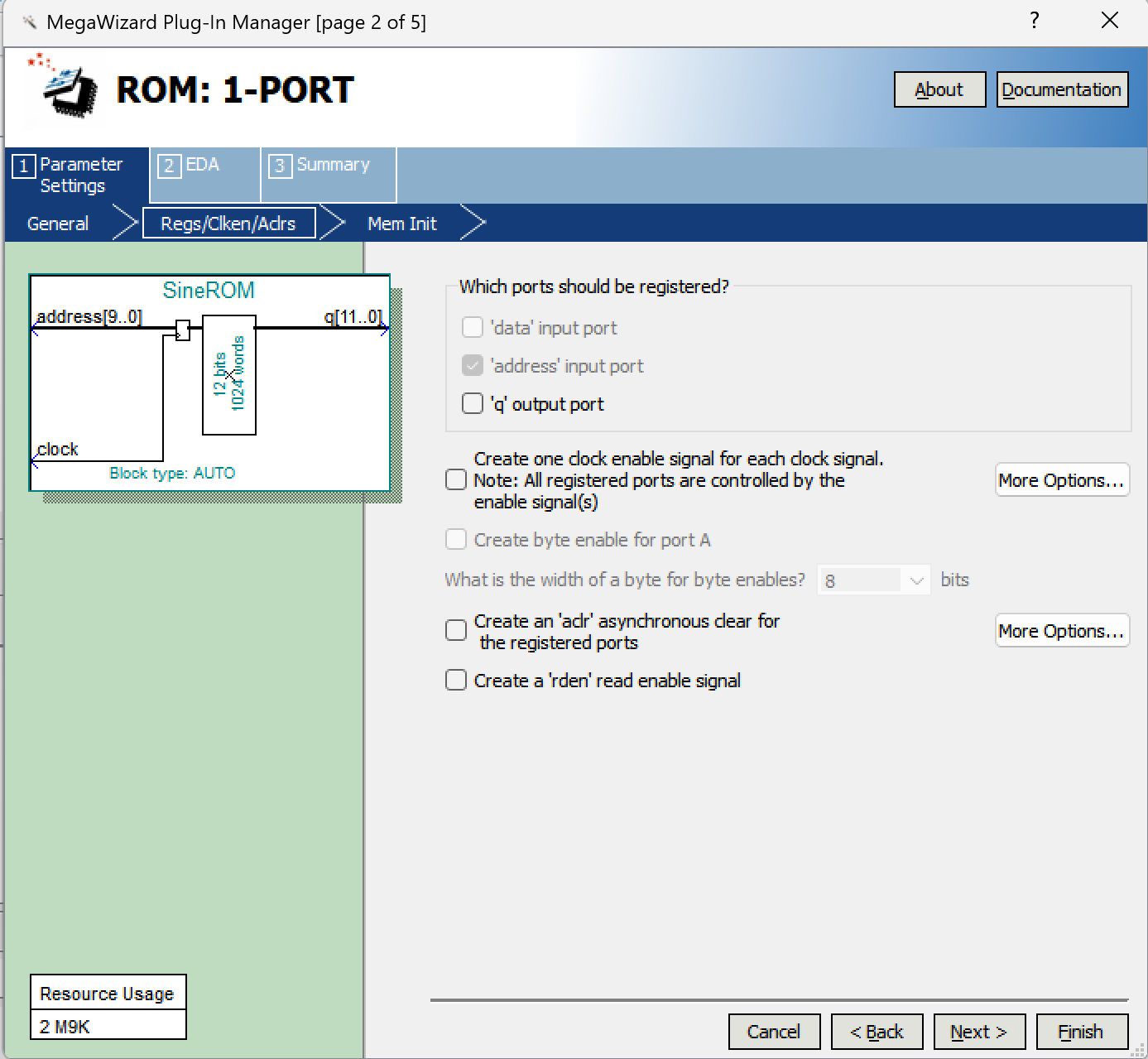

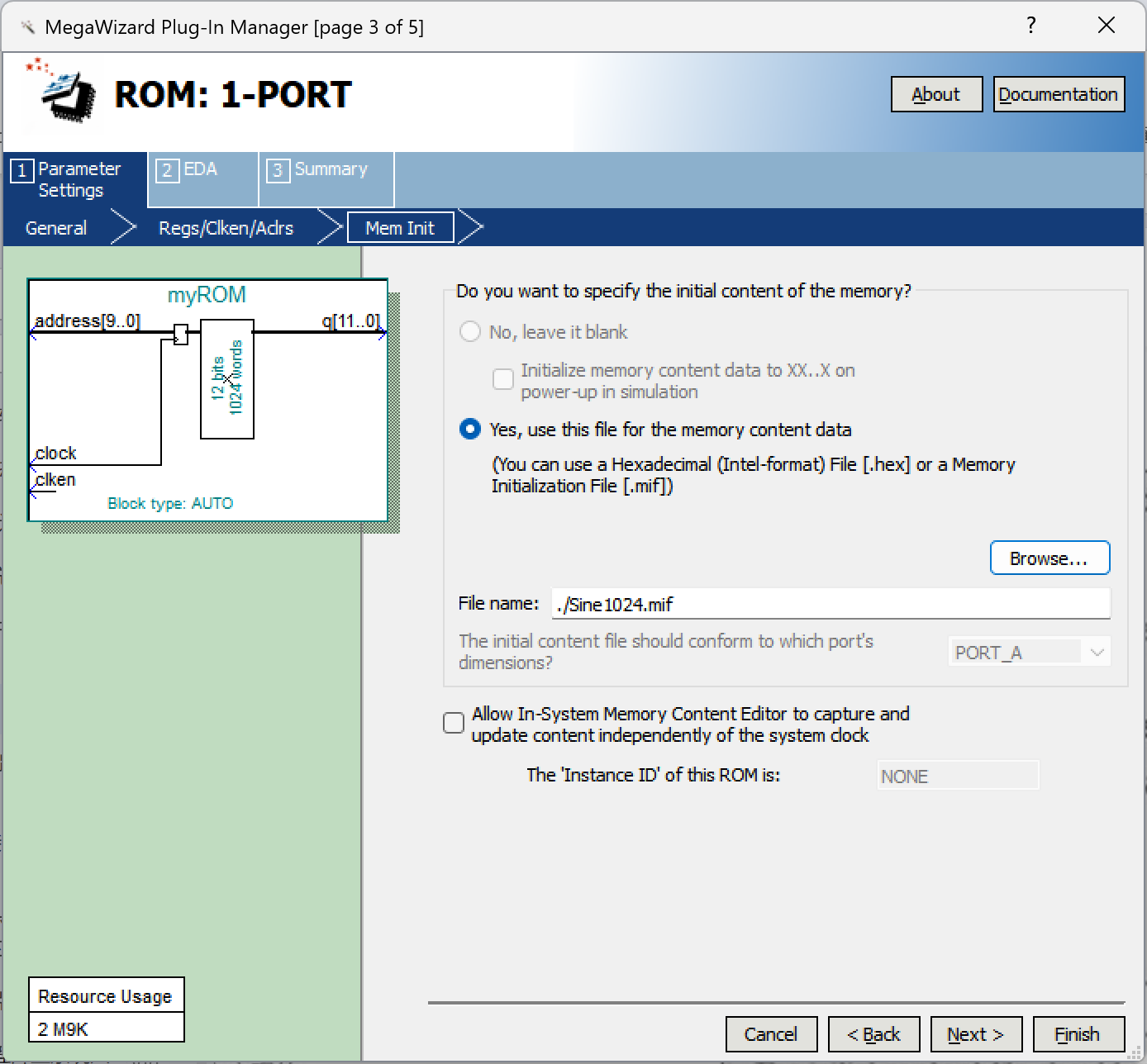

之后的除下图所示界面需要特别设置以外，其它点击Next跳过即可。
至此，ROM配置完成了。
2.3 3锁相环倍频电路

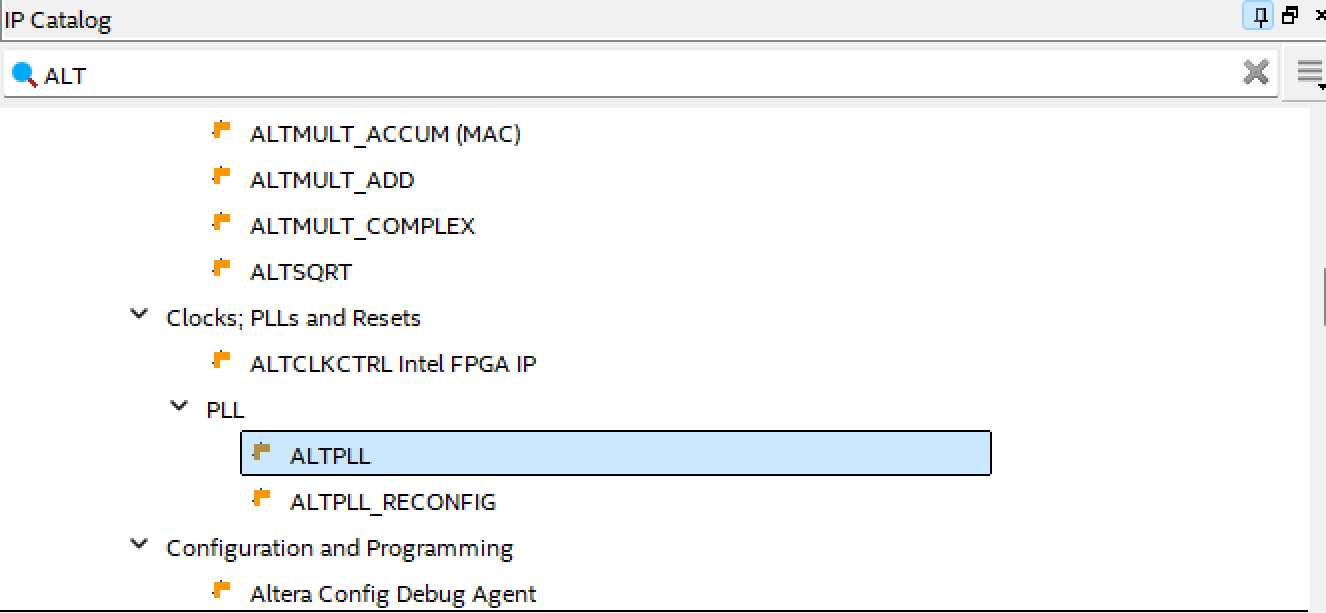

在IP Catalog搜索栏输入APTPLL，双击图示蓝框选项。

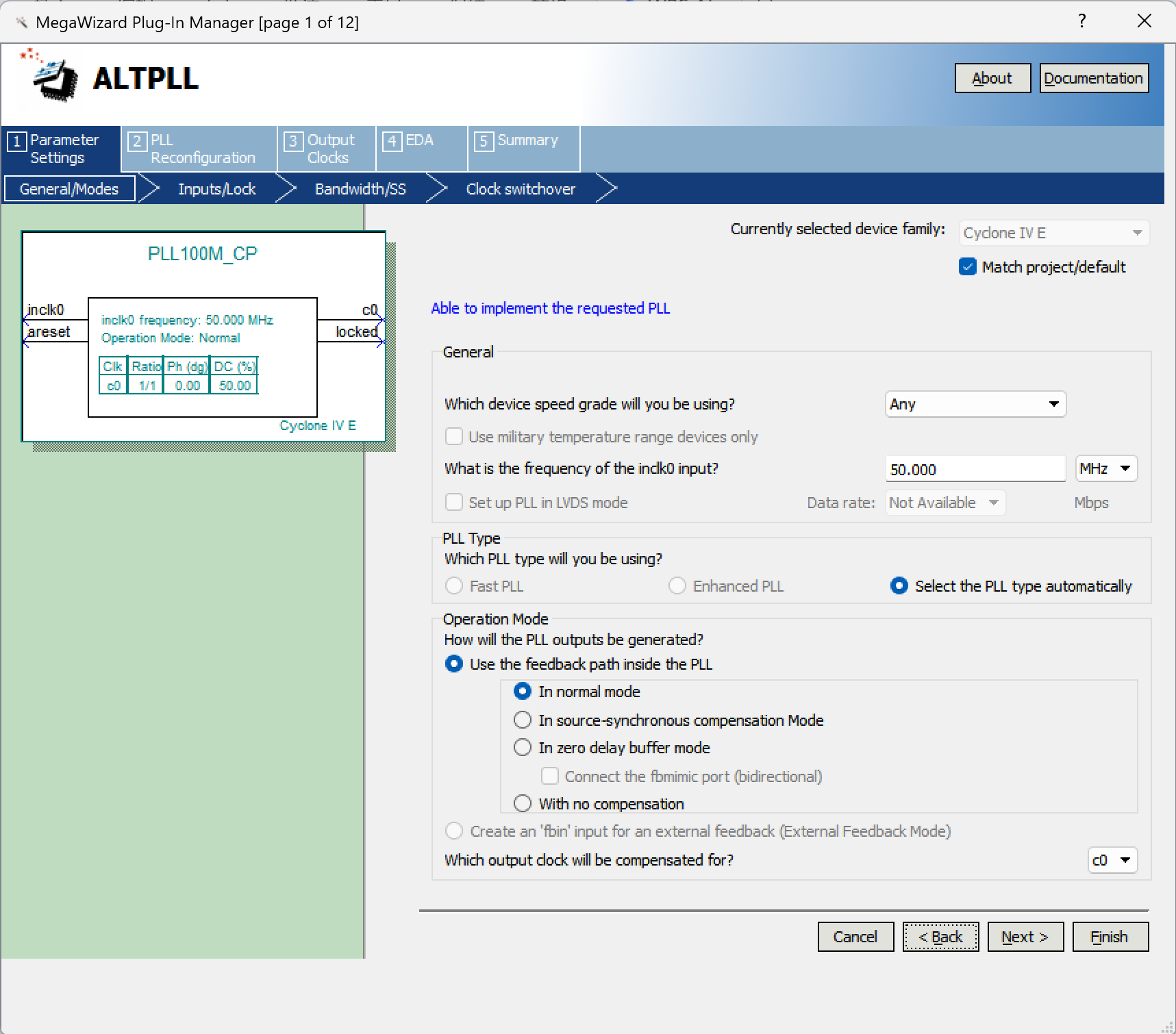

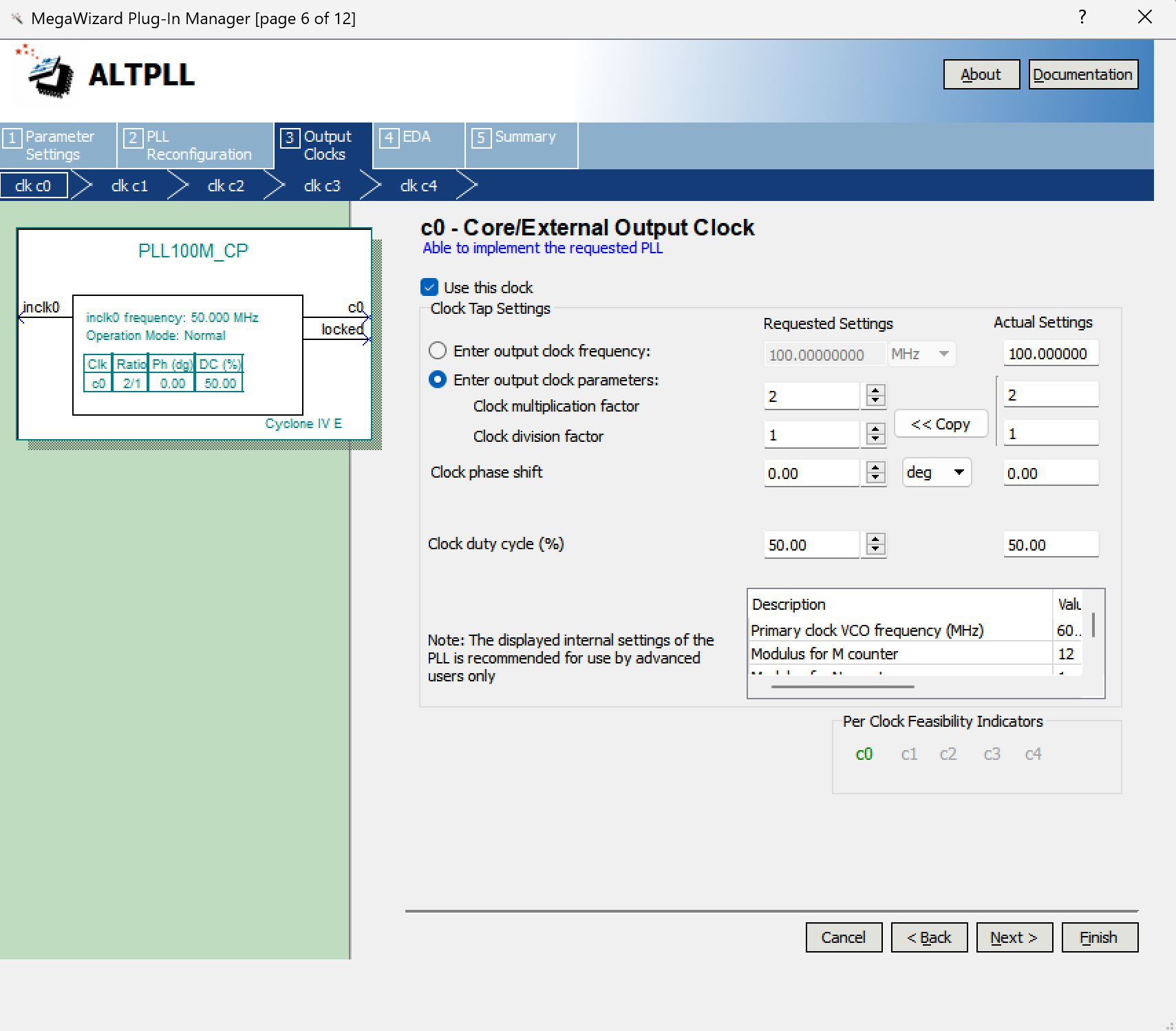

除如下所示图片需要更改一些设置外，其余界面next掉就好。
2.4 顶层电路设计
module DDS_top (CLOCK_50,RSTn,WaveSel,K,
WaveValue,LEDG,CLOCK_100);
input CLOCK_50;
input RSTn;
input [1:0] WaveSel;
input [12:0] K;
output reg [11:0] WaveValue;
wire [9:0] ROMaddr/* synthesis keep */;
wire [16:0] Address;
wire [11:0] Qsine,Qsquare;
output [0:0] LEDG;
output CLOCK_100;
wire CPi=CLOCK_100;
PLL100M_CP PLL100M_CP_inst(
.inclk0(CLOCK_50),
.c0(CLOCK_100),
.locked(LEDG[0])
);
addr_cnt U0_instance(CPi,K,ROMaddr,Address);
SineROM ROM_inst(
.address(ROMaddr),
.clock(CPi),
.q(Qsine)
);
squwave U1(CPi,RSTn,Address,Qsquare);
always @(posedge CPi)
begin
case(WaveSel)
2'b01:WaveValue=Qsine;
2'b10:WaveValue=Qsquare;
default:WaveValue=Qsine;
endcase
end
endmodule
将这个代码设为顶层文件，编译。
三、设计实现
使用DE2-115开发板来验证上述设计。
SW16\SW17用来选择输出波形的种类，LEDG0作为PLL的香味锁定指示。
根据DE2-115引脚配置表配置引脚，如果你由DE2_115_pin_assignments.csv文件即可直接导入，更省时省力。
module DE2_115_DDS_top(CLOCK_50,KEY,SW,GPIO_0,LEDG);
input CLOCK_50;
input [3:3] KEY;
input [17:0] SW;
output [12:0] GPIO_0;
output [0:0] LEDG;
wire CLOCK_100;
assign GPIO_0[12]=CLOCK_100;
wire RSTn=KEY[3];
wire [1:0] WaveSel=SW[17:16];
wire [12:0] K=SW[12:0];
wire [11:0] WaveValue;
assign GPIO_0[11:0]=WaveValue;
DDS_top DE2(CLOCK_50,RSTn,WaveSel,K,WaveValue,LEDG,CLOCK_100);
endmodule

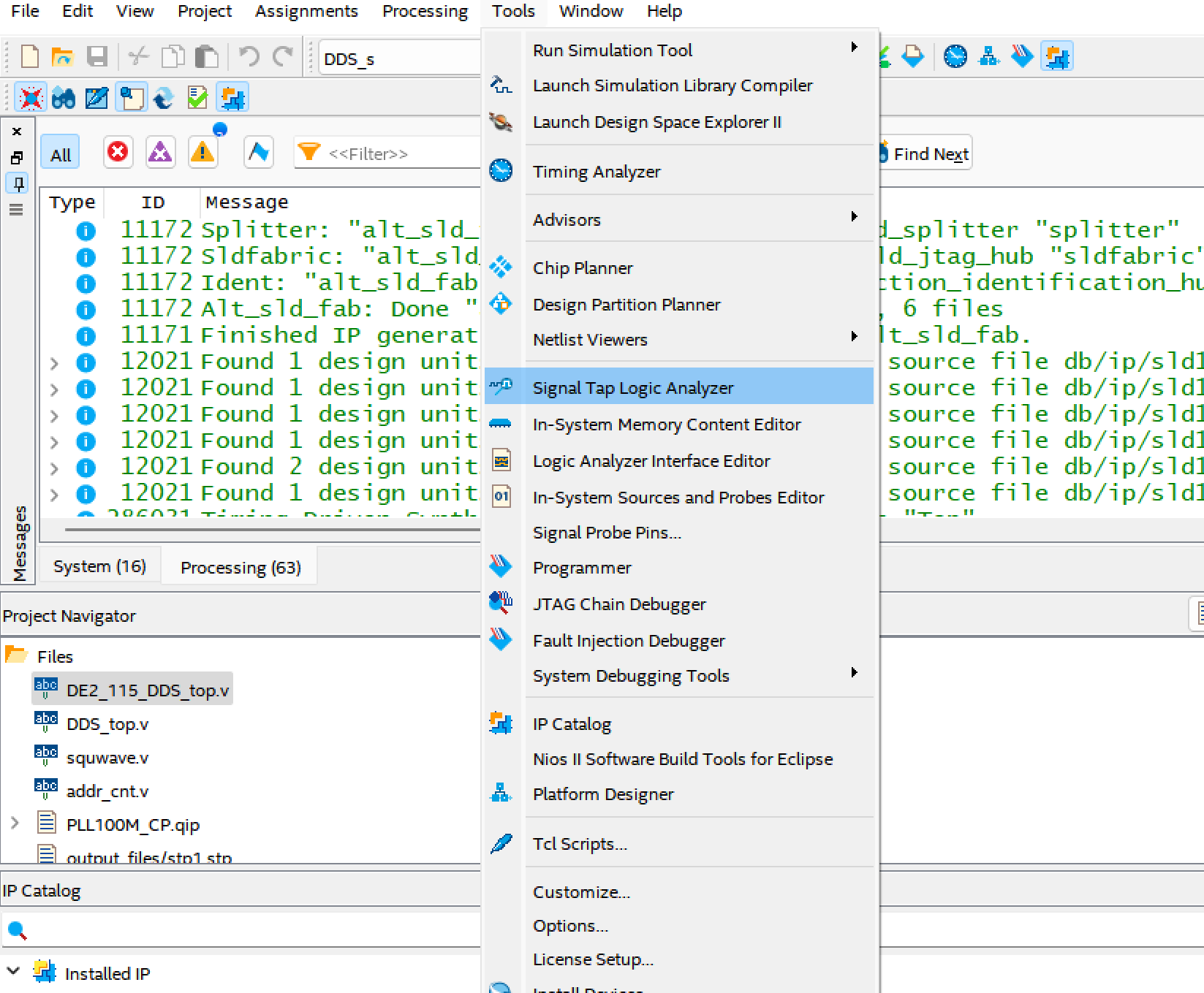

编译通过后，再次点击一次Start Analysis & Systhesis，然后就可以使用SignalTap ll实时测试输出波形的离散数据，选择Tools-》SignalTap ll Logic Analyzer。

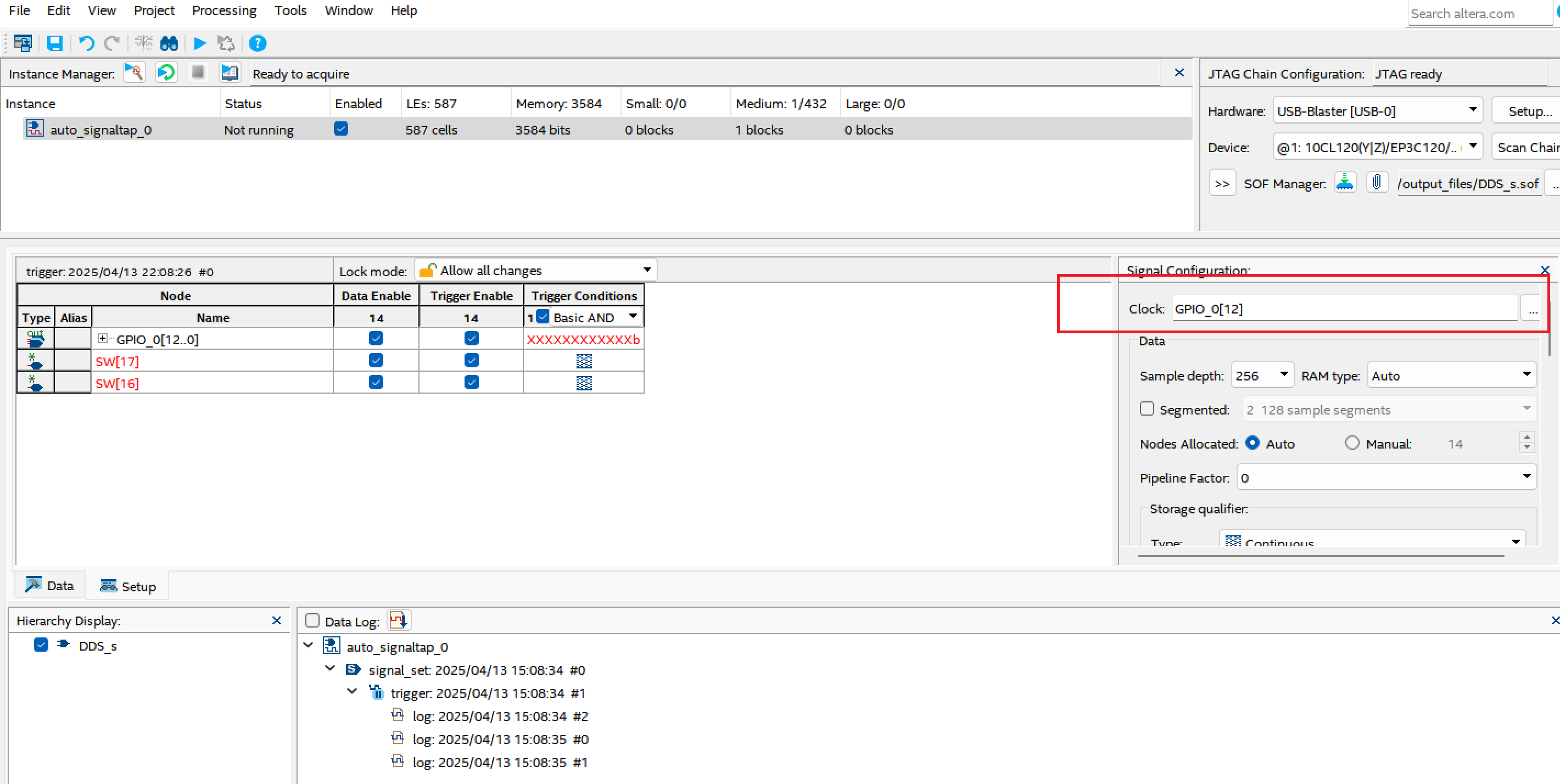

注意，时钟Clock配置要选择GPIO_0[12]
Node添加只需要双击Setup上面的空白处即可添加。
一开始你可能发现下面是空白的，你就需要更改Flitter，然后点击List就出现了。

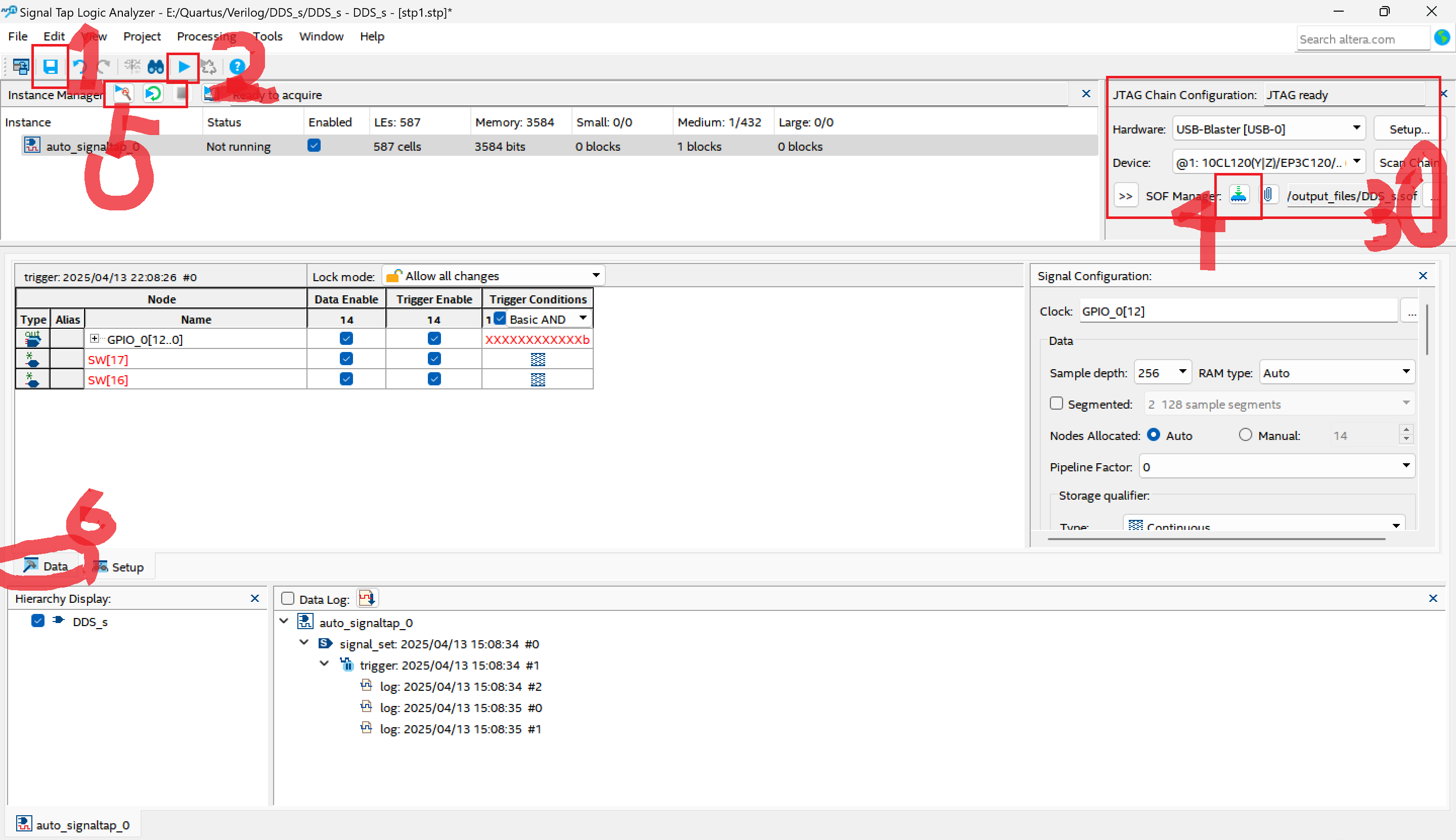

确认无误后，保存SignalTap文件，点击编译，连接DE2-115。
操作完成后，你可以尝试拨动SW16和SW17，你会发现波形发生了变化。

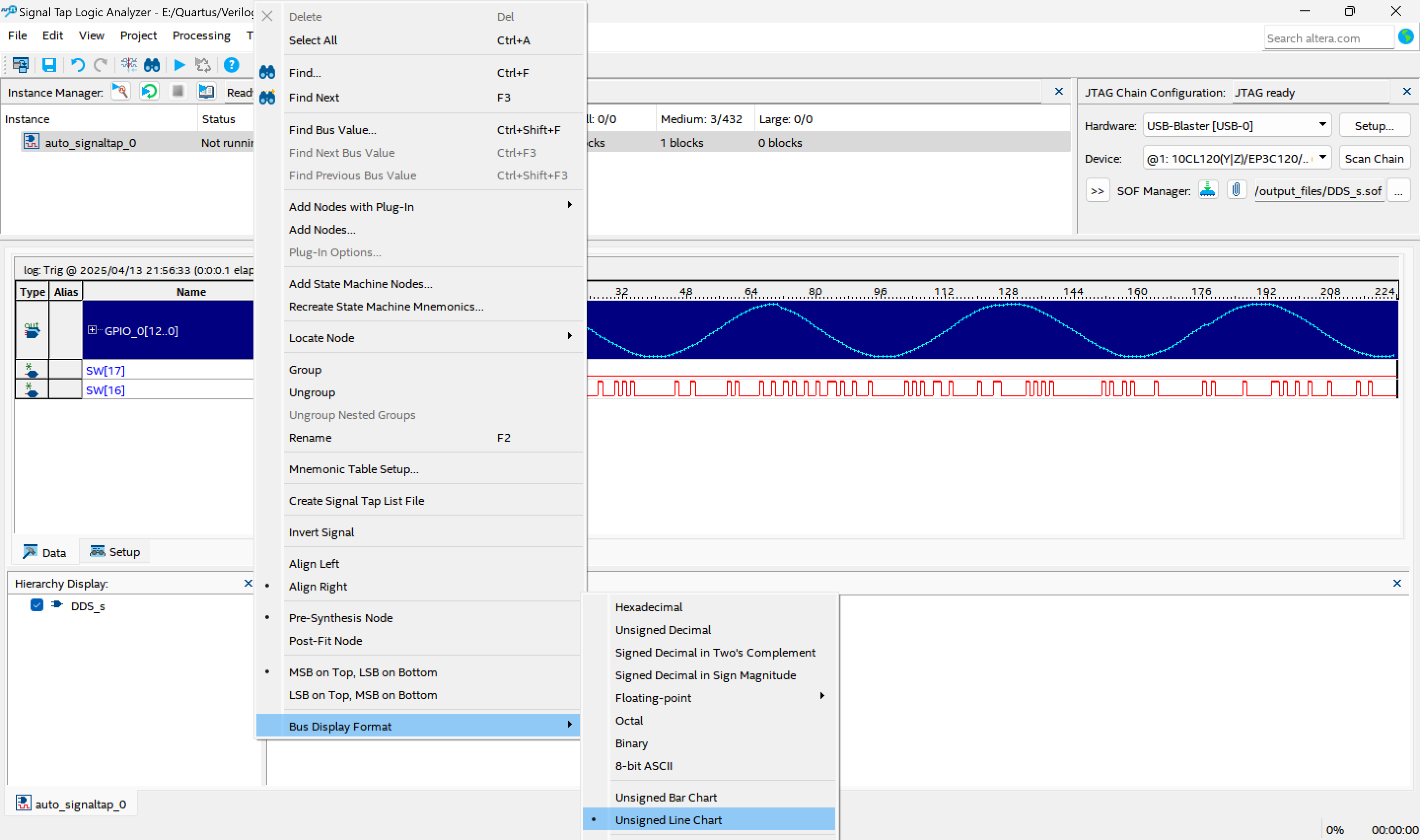

PS：GPIO_0的波形可能会很奇怪，需要你右键选择格式，这样才会有波形图。
四、实验总结
本文参考教材 Verilog_HDL与FPGA数字系统设计【第2版】第8.7节。
实验过程中，发现教材写得十分简洁，每个字都有深意，如果遇到困难了的话，建议回归教材仔细阅读每一个字。
