Autosar Nm开发问题-部分网络管理报文无法维持网络唤醒

前言

Nm唤醒一般都是在一个报文网段内，例如0x500-0x53f，也就是这些报文都是可以唤醒ECU的，本文介绍在项目开发过程中遇到的Nm唤醒的问题及解决方案

问题描述

项目需求是0x500-0x53f都可以唤醒ECU，但是实际表现为：
收到0x522，可以正常唤醒，进入PNC控制

收到0x53e,可以正常唤醒，然后又进入休眠

原因分析

0x53e报文可以正常唤醒ECU，说明SBC配置没有问题。

在CanIf_RxIndication打断点，发现0x53e报文可以收到。说明Candriver配置没有问题

在CanNm_RxIndication打断点，发现进不去。说明就是canif到cannm pdu传递有问题

检查配置：

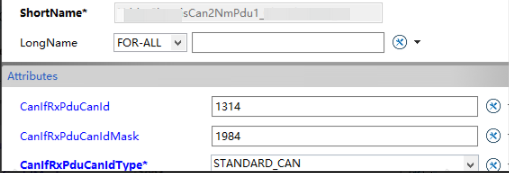

CanIfRxPduCfg：配置正常

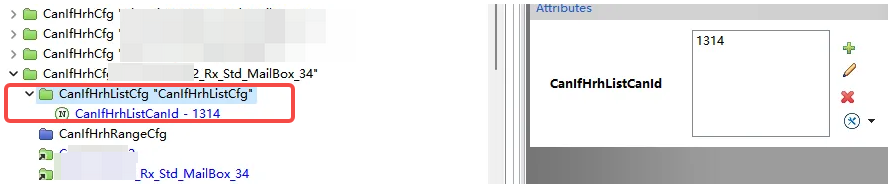

CanIfHrhCfg:配置的list，而且只有一个报文，导致实际上只有0x522的报文能到CanNm模块，最终导致Nm没有正常维持网络唤醒，进入休眠流程。这个是之前cfggen生成的，没有check这个地方的问题。此处需要修改

问题处理

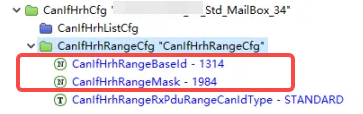

将CanIfHrhCfg配置为Range，以支持多个网络管理报文接收

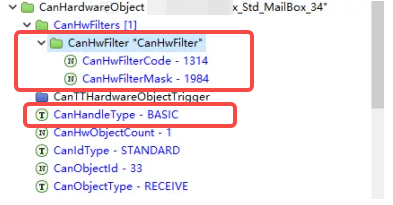

对应的mailbox也要修改,配置为basic can,及对应的Filter code和mask.否则生成BSW会报错（虽然实际can不是这个影响的）

总结

Nm报文中的后两位表示Node ID,每个节点的Nm报文不同，配置网段内的Nm报文都可以唤醒ECU，也就是说本ECU可以被多个其他ECU唤醒了。
