【KEIL5】HardFault问题DEBUG排查方式

【KEIL5】HardFault问题DEBUG排查方式

---

实验工具：
1.MCU
2.DEBUG工具
3.KEIL5

前言

---

提示：以下是本篇文章正文内容，下面案例可供参考

一、Cortex-M3 权威指南——寄存器组概念

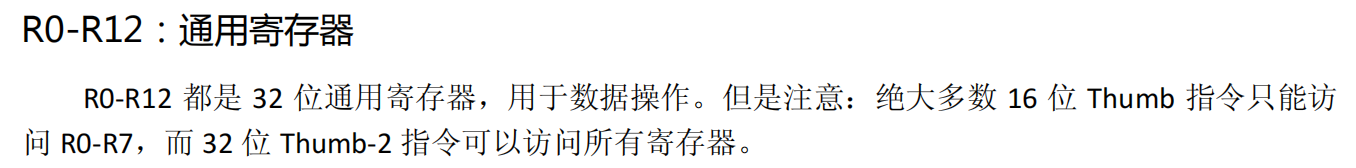

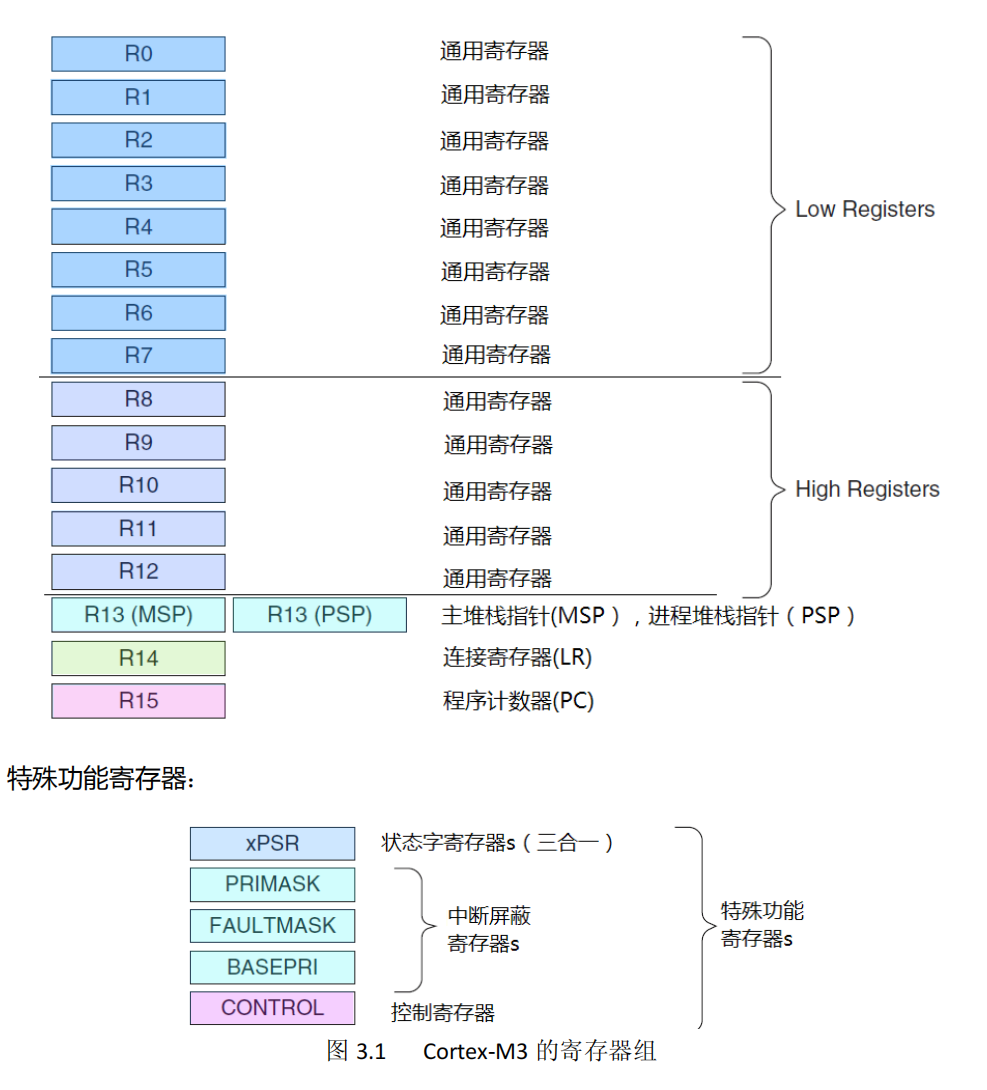

1.通用寄存器

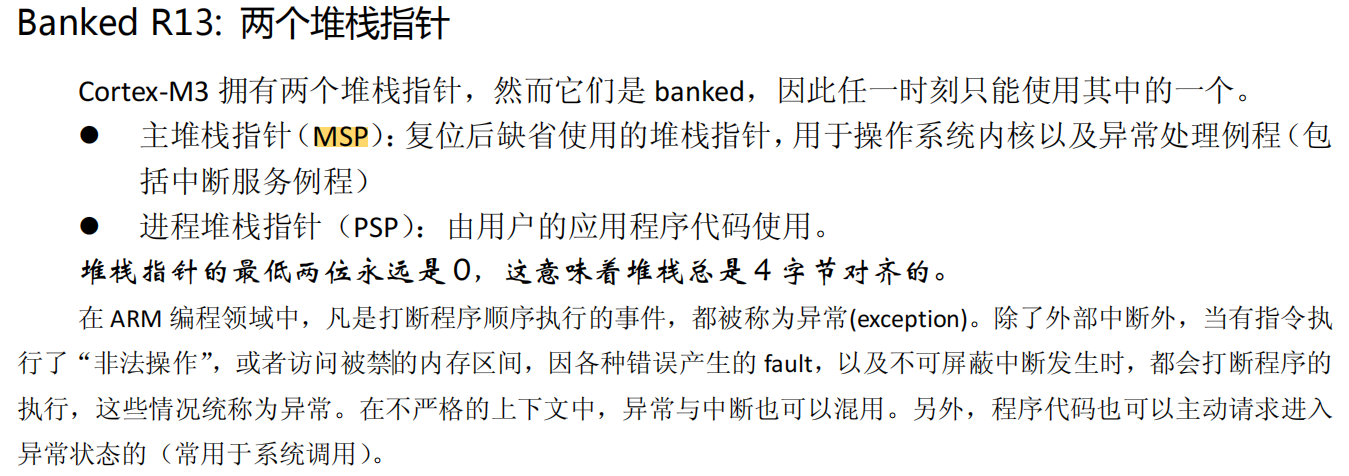

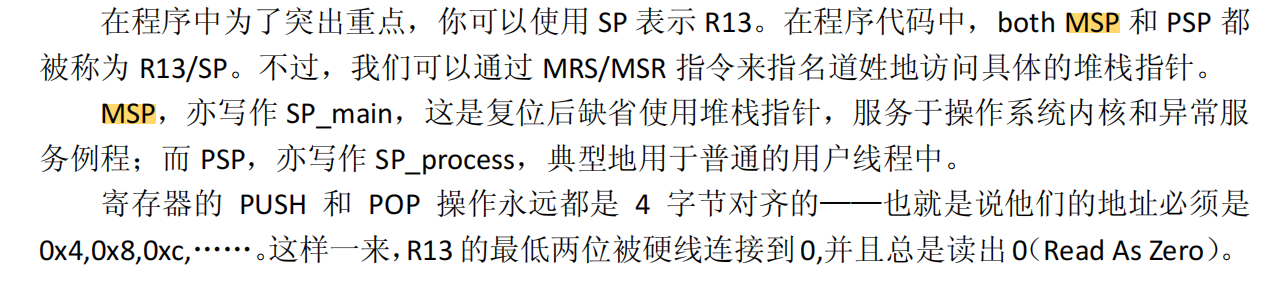

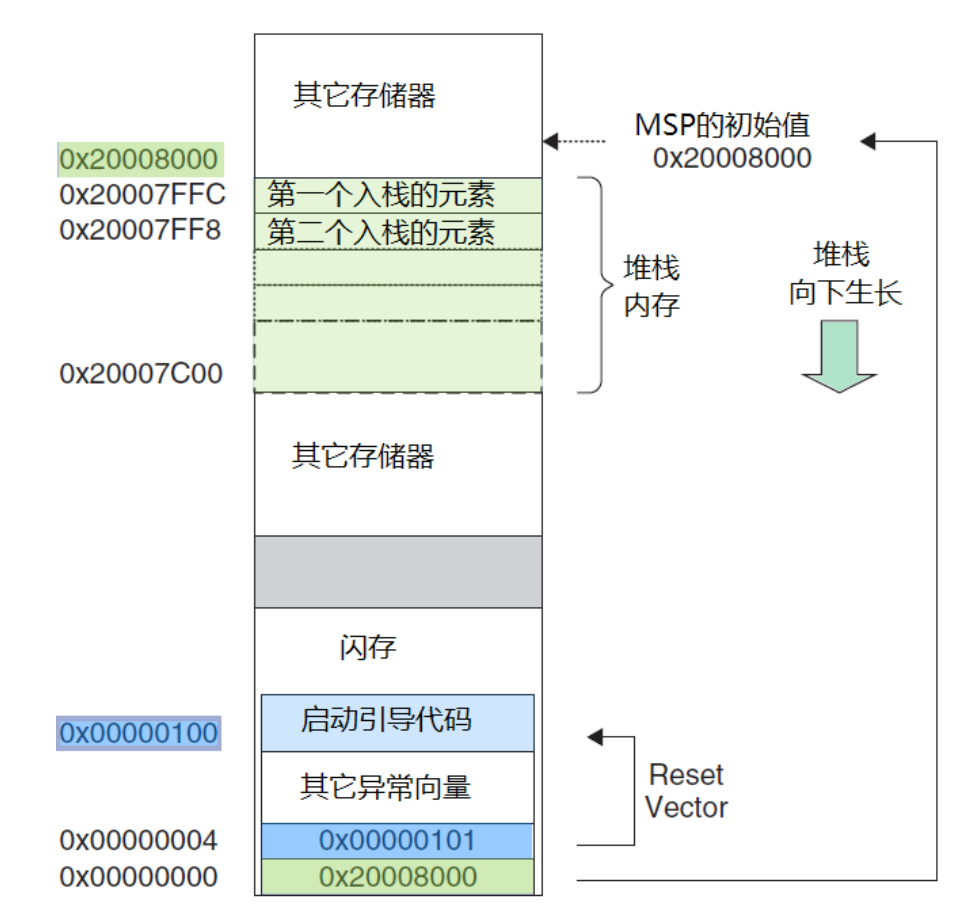

2.堆栈指针——重要

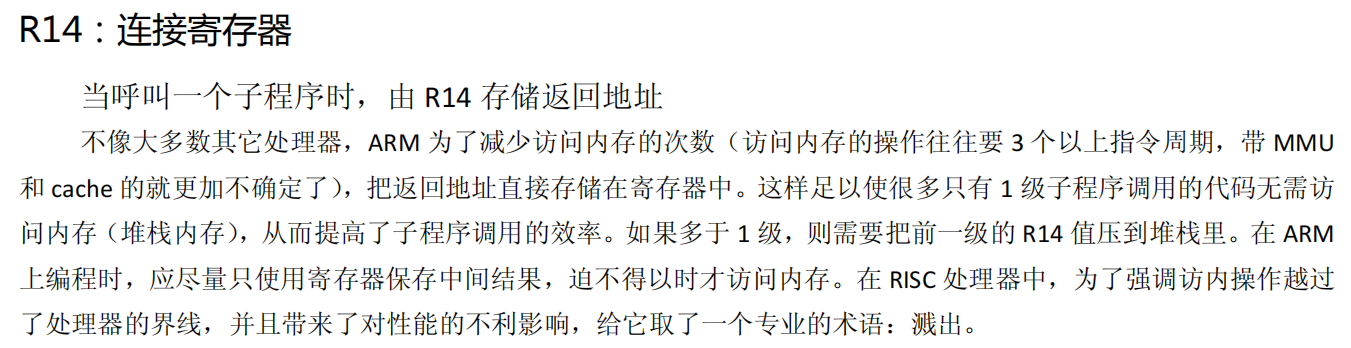

3.连接寄存器

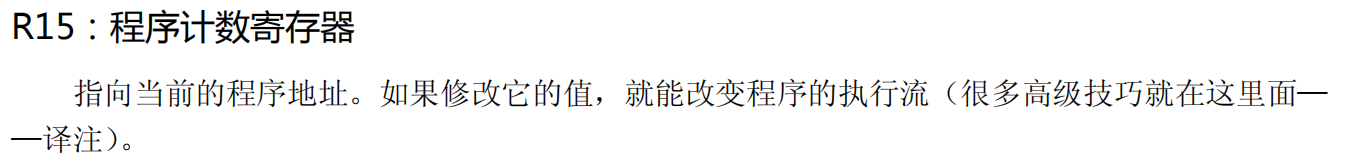

4.程序计数寄存器

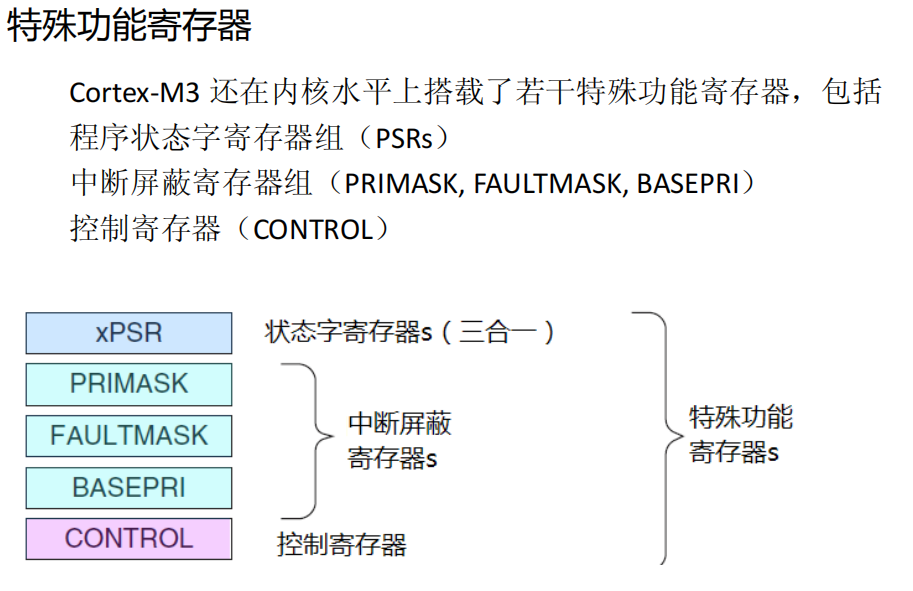

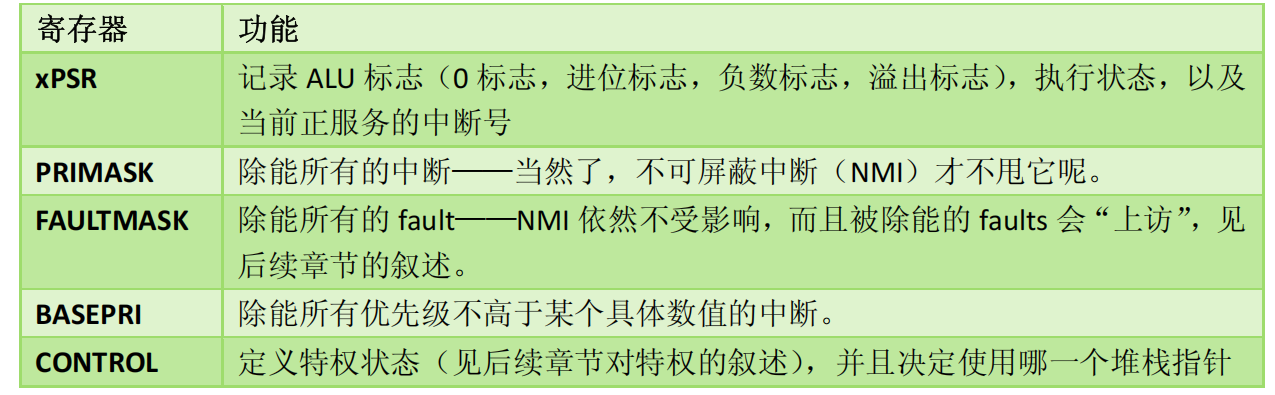

5.特殊功能寄存器

二、内存区域概念

1.内存区域解析

栈区（Stack）
local_var（局部变量）、param（函数参数）
特点：自动分配/释放，生命周期与函数执行周期一致。
堆区（Heap）
heap_ptr 指向的内存（通过 malloc 分配）
特点：需手动 malloc/free，生命周期由程序员控制。
全局区（静态区）
global_var（已初始化全局变量）、static_var（静态变量）、uninitialized_global（未初始化全局变量）
特点：程序启动时分配，结束时释放，静态变量仅初始化一次。
文字常量区
“Hello, World!”（字符串常量）
特点：存储常量字符串，生命周期贯穿整个程序运行期。
代码区
example_function 和 main 的二进制代码
特点：存储函数指令，只读且不可修改。

2.代码例程

#include <stdio.h>
#include <stdlib.h>

// 全局区（静态区）
int global_var = 10;          // 已初始化的全局变量（数据段）
int uninitialized_global;     // 未初始化的全局变量（BSS段）

// 文字常量区
const char* str_literal = "Hello, World!"; // 字符串常量存储在文字常量区

// 代码区
void example_function(int param) {
    // 栈区：局部变量和函数参数
    int local_var = 20;       // 局部变量存储在栈区
    static int static_var = 30; // 静态变量存储在全局区（静态区）

    // 堆区：动态分配内存
    int* heap_ptr = (int*)malloc(sizeof(int)); // 通过malloc分配堆内存
    *heap_ptr = 40;

    printf("Stack param: %d\n", param);      // 访问栈区的函数参数
    printf("Stack local: %d\n", local_var);  // 访问栈区的局部变量
    printf("Static var: %d\n", static_var);  // 访问全局区的静态变量
    printf("Heap var: %d\n", *heap_ptr);     // 访问堆区的动态内存
    printf("Global var: %d\n", global_var);  // 访问全局区的全局变量
    printf("String literal: %s\n", str_literal); // 访问文字常量区的字符串

    free(heap_ptr); // 释放堆内存（需手动管理）
}

int main() {
    example_function(5); // 传递栈参数
    return 0;
}

三、实验

1.复现BUG

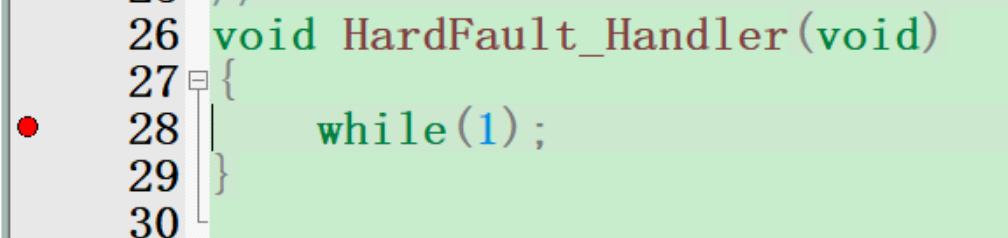

在进入HardFault中断处，打断点

2.查找MSP

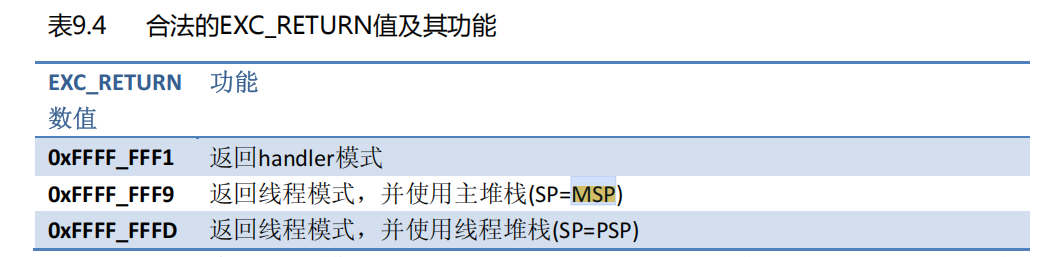

对应左侧寄存器组，找到堆栈指针寄存器中的MSP和PSP，如果是 0XFFFFFFF9,那么中断前使用的是 MSP，如果是 0XFFFFFFFD,那么中断前使用的是 PSP

3.定位代码段

4.排查原因

1. 内存访问错误
未初始化指针：访问未分配或已释放的内存（野指针）。
数组越界：操作超出数组边界。
栈溢出：局部变量过多、递归过深或中断嵌套过深。
内存对齐问题：某些架构要求数据按特定对齐方式访问（如STM32的LDRD/STRD指令）。
2. 未定义指令或非法操作
执行非法指令：如尝试执行未被处理器支持的指令。
错误的函数指针：调用未初始化的函数指针或错误地址。
中断向量表损坏：中断服务例程（ISR）地址被意外修改。
3. 外设配置错误
未初始化外设：直接操作未使能的外设寄存器。
寄存器误配置：写入保留位或非法值到外设寄存器。
DMA配置冲突：源/目标地址冲突或DMA通道未正确配置。
4. 中断相关问题
中断优先级冲突：高优先级中断被低优先级中断打断。
中断服务例程（ISR）错误：在ISR中调用阻塞函数或访问非法内存。
未清除中断标志：导致中断重复触发。
5. 硬件故障
电源不稳定：电压波动或供电不足。
时钟配置错误：PLL未锁定或时钟源配置错误。
硬件损坏：RAM/Flash故障或总线错误。
6. 软件逻辑错误
多线程竞争：未加锁的共享资源访问（如RTOS任务间）。
死循环或死锁：导致看门狗超时（若启用）。
库函数误用：如错误使用标准库或HAL库API。

三、参考文章

ARM嵌入式软件开发 - 寄存器组 (SP, LR, PC)[0x04]
【STM32】HardFault问题详细分析及调试笔记
STM32单片机编程调试常见问题(一) HardFault_Handler故障分析与解决

总结

本文仅仅简单介绍了【KEIL5】HardFault问题DEBUG排查方式，评论区欢迎讨论。
