Wincc通过VBS脚本控制控件“ Wincc Online Trend Control ”的曲线显示

前言

Wincc的曲线趋势控件的曲线根据变量变化显示和隐藏。

操作步骤

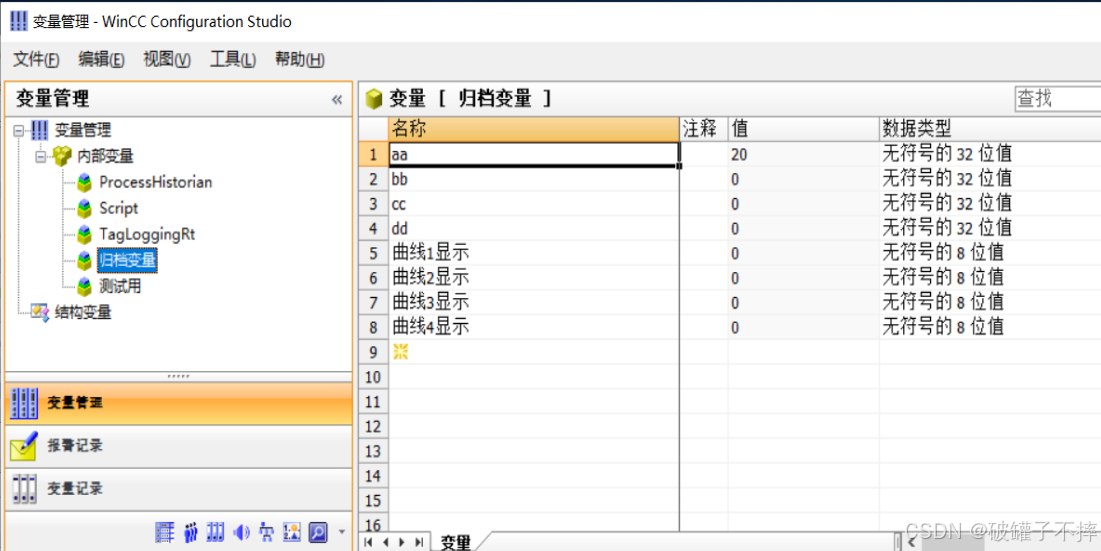

首先建几个变量用于测试

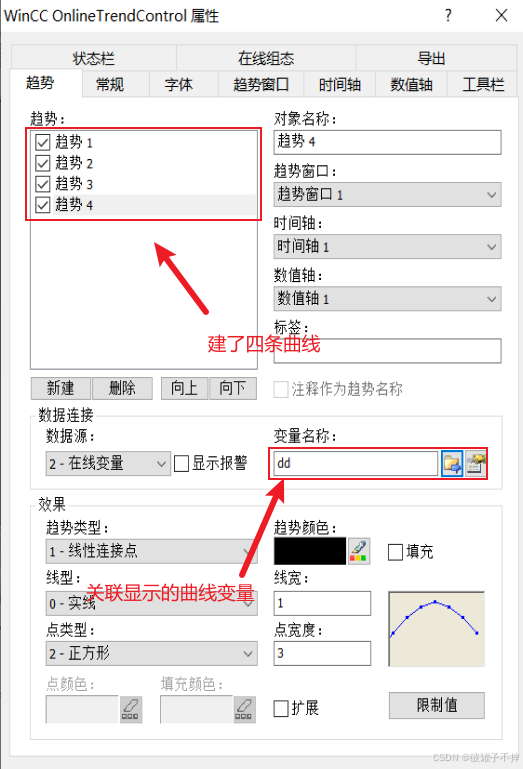

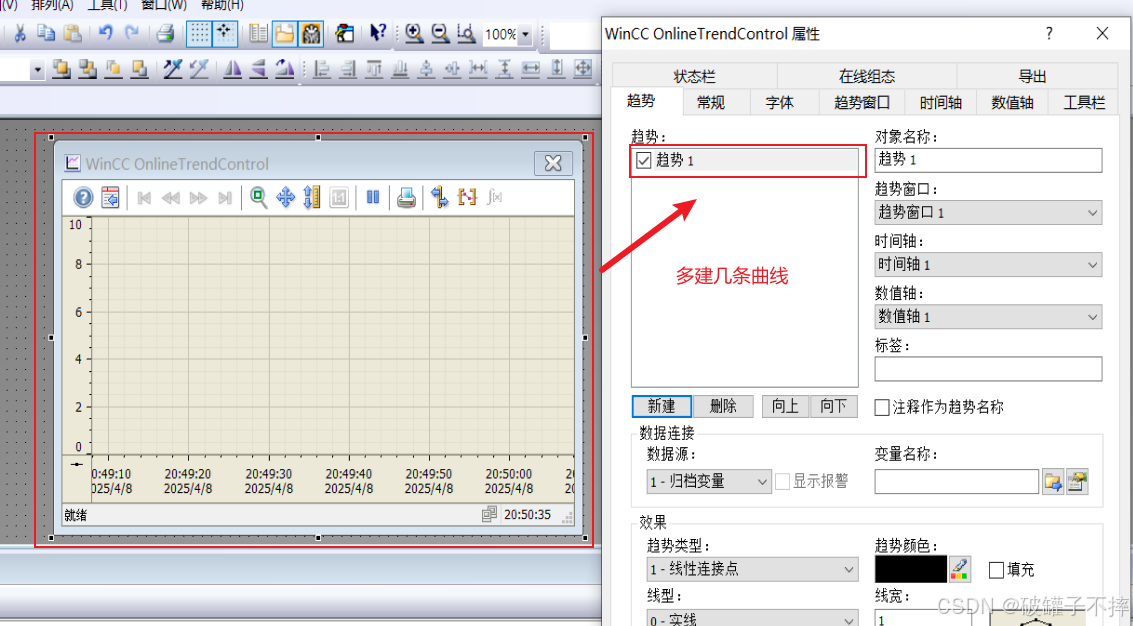

新建曲线趋势控件，将之前的变量关联上去。

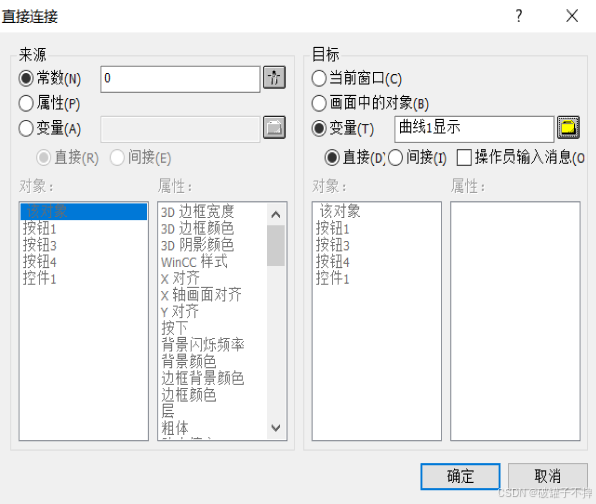

为了方便测试，新建按钮做属性值的切换

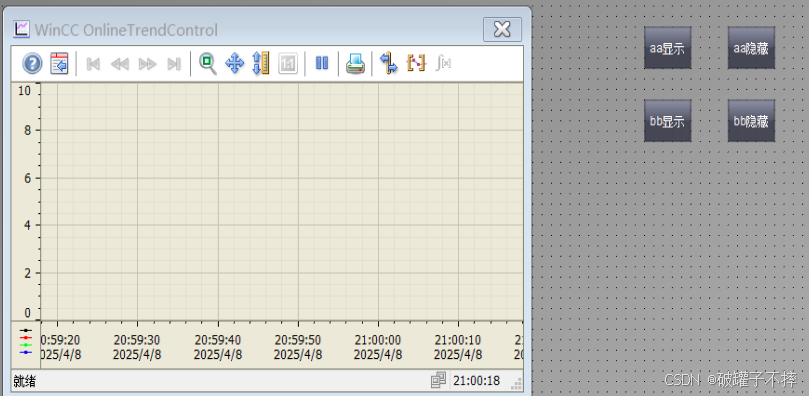

最后大概是这样

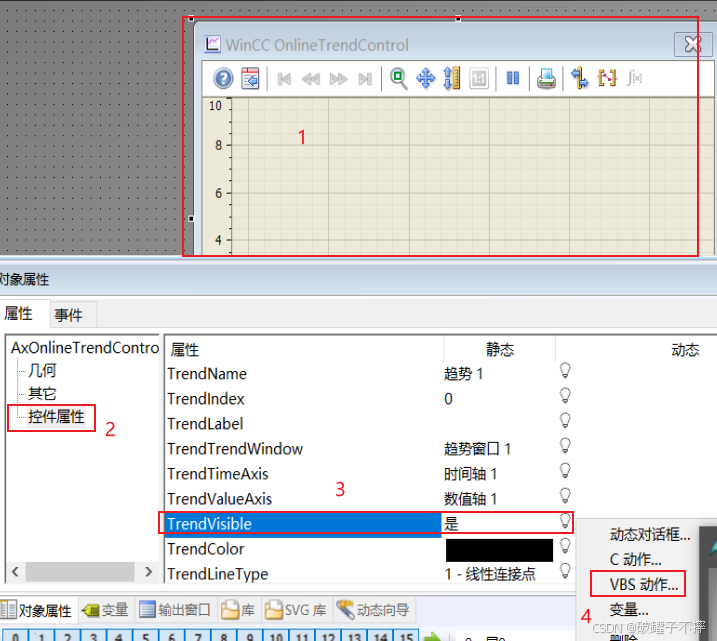

在曲线趋势的控件属性中找到【Trend Visible】，右键选择vbs脚本

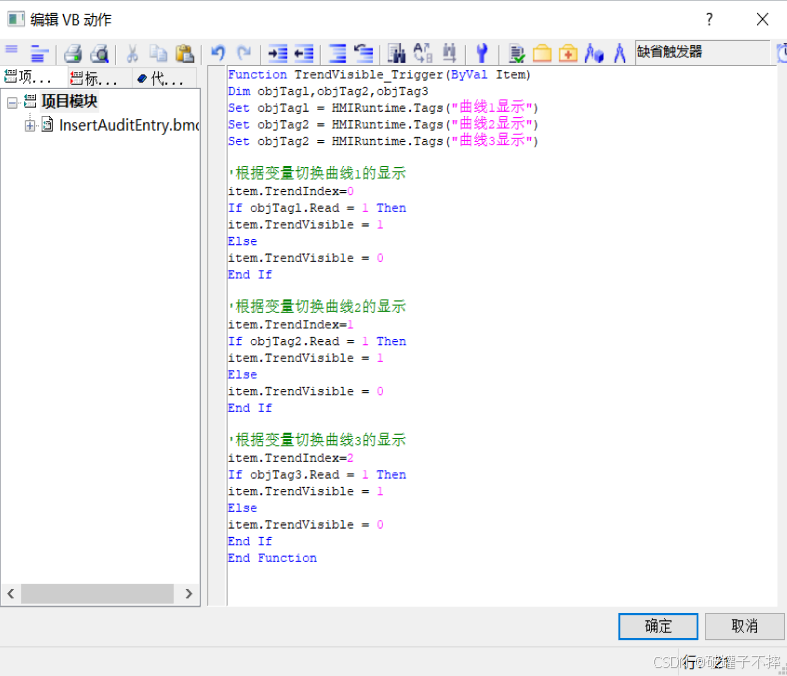

代码如下，就是根据变量值切换对应曲线的显示和隐藏
（ps：好像第一条曲线无法隐藏，也就是index=0的曲线）

Function TrendVisible_Trigger(ByVal Item)
Dim objTagl,objTag2,objTag3
Set objTagl = HMIRuntime.Tags("曲线1显示")
Set objTag2 = HMIRuntime.Tags("曲线2显示")
Set objTag2 = HMIRuntime.Tags("曲线3显示")

'根据变量切换曲线1的显示
item.TrendIndex=0
If objTagl.Read = 1 Then
item.TrendVisible = 1
Else
item.TrendVisib1e = 0
End If

'根据变量切换曲线2的显示
item.TrendIndex=1
If objTag2.Read = 1 Then
item.TrendVisible = 1
Else
item.TrendVisible = 0
End If

'根据变量切换曲线3的显示
item.TrendIndex=2
If objTag3.Read = 1 Then
item.TrendVisible = 1
Else
item.TrendVisible = 0
End If
End Function

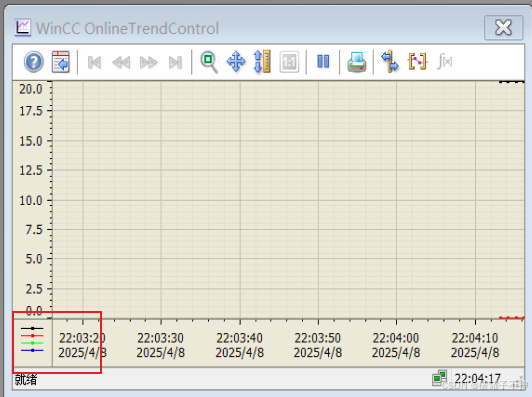

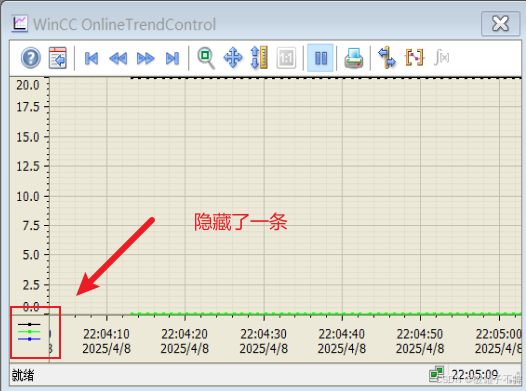

最终效果如图：
