B494：开关电源领域的PWM控制新星

在电子技术飞速发展的今天，高效的电源管理系统成为各类电子设备稳定运行的关键。B494电压驱动型脉宽调制（PWM）控制集成电路以其卓越的性能和丰富的功能，成为开关电源设计领域的焦点。

一、B494：开关电源领域的PWM控制新星

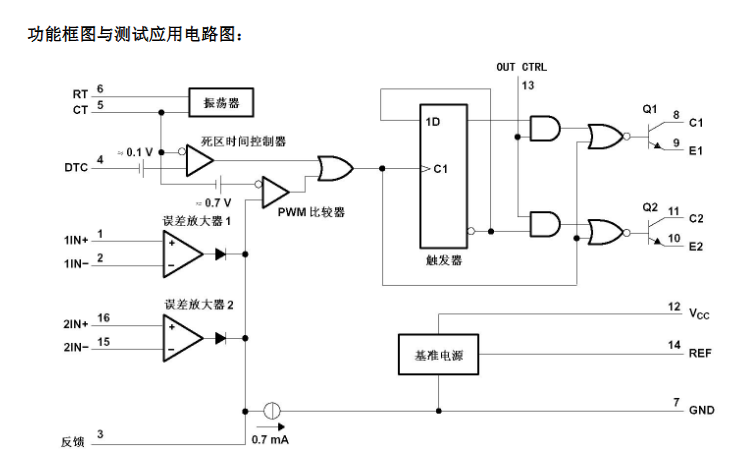

B494是一款专为开关电源设计的电压驱动型PWM控制集成电路。其内部集成了5V基准电压电路、两个误差放大器、PWM比较器、触发电路、控制输出电路、死区时间比较器以及振荡器等核心组件。这种高度集成化的设计，使得B494能够在一个紧凑的芯片中实现完整的脉宽调制控制功能，为电源管理提供了高效、稳定的解决方案。

B494具有多种显著特点。其内部集成的振荡器可灵活设置为主控或从控模式，能够根据具体应用需求调整振荡频率，从而优化电源的工作效率和动态响应。双误差放大器的配置，使得B494能够更精确地对电源输出进行监测和调节，确保输出电压的稳定性和准确性。5V参考电源为电路中的其他组件提供了稳定的基准电压，保证了整个系统的正常运行。

此外，B494的死区控制功能可调，能够有效避免上下桥臂直通，提高电源的可靠性和安全性。其输出晶体管额定电流可达200mA，支持推挽或单端两种工作方式，为设计者提供了灵活的选择，以适应不同功率等级和拓扑结构的电源设计需求。同时，B494还具备欠压锁定功能，能够在电源电压异常时自动关闭输出，保护电路免受损坏。

在电气参数方面，B494表现出色。其电源电压Vcc范围为7.0V至40V，典型值为15V，能够适应多种电源应用场景。振荡器频率fosc在1.0kHz至200kHz之间可调，具体取决于外部定时电阻RT和定时电容CT的取值。例如，当RT=12kΩ、CT=0.01μF时，振荡器频率为10kHz；而当RT=30kΩ、CT=0.001μF时，频率可达40kHz。这种宽范围的频率调节能力，使得B494能够满足不同电源设计对开关频率的需求，无论是低频高效率的应用还是高频小型化的设计，都能轻松应对。

B494采用DIP16和SOP16两种封装形式，引脚配置合理，方便与外部电路连接。DIP16封装的尺寸为18.800mm×6.200mm至6.600mm，SOP16封装的尺寸为9.800mm至10.200mm×3.800mm至4.000mm，引脚间距均为2.540mm（DIP16）或1.270mm（SOP16），能够满足不同电路板设计的空间要求。

在实际应用中，B494广泛应用于各类开关电源，如适配器、充电器、LED驱动电源等。其高效的PWM控制功能，能够有效提高电源的转换效率，降低能耗，同时减小电源的体积和重量，符合现代电子设备对电源小型化、高效化的要求。

总之，B494凭借其丰富的特性和灵活的配置，成为开关电源设计中的重要选择，为电源管理提供了高效、稳定的解决方案。随着电子技术的不断发展，B494必将在更多领域发挥其独特的优势，推动电源技术的进步。
