linux0.11内核源码修仙传第十章——进程调度始化

🚀 前言

    本文是非常非常非常重要的一节，是后续进程调度的基础，对应于书中的第18回。希望各位给个三连，拜托啦，这对我真的很重要！！！

🏆 任务状态段（TSS）与局部描述符（LDT）

📃 什么是TSS与LDT

    TSS是在操作系统进程管理过程中，任务，也就是进程或线程，在切换时保存的上下文信息。其实里面存放的所谓上下文信息就是各个寄存器的情况，这样进程切换的时候，才能做到保存和恢复上下文，继续执行。具体可以看下面的结构体：

struct tss_struct {
	long	back_link;	/* 16 high bits zero */
	long	esp0;
	long	ss0;		/* 16 high bits zero */
	long	esp1;
	long	ss1;		/* 16 high bits zero */
	long	esp2;
	long	ss2;		/* 16 high bits zero */
	long	cr3;
	long	eip;
	long	eflags;
	long	eax,ecx,edx,ebx;
	long	esp;
	long	ebp;
	long	esi;
	long	edi;
	long	es;		/* 16 high bits zero */
	long	cs;		/* 16 high bits zero */
	long	ss;		/* 16 high bits zero */
	long	ds;		/* 16 high bits zero */
	long	fs;		/* 16 high bits zero */
	long	gs;		/* 16 high bits zero */
	long	ldt;		/* 16 high bits zero */
	long	trace_bitmap;	/* bits: trace 0, bitmap 16-31 */
	struct i387_struct i387;
};

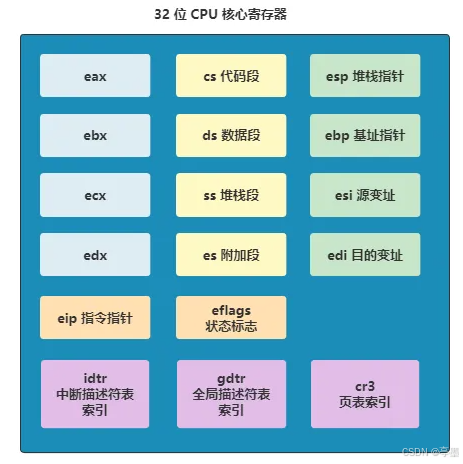

    对照下面的图食用效果更好：

    LDT 叫局部描述符表，对应的就是全局描述符（GDT），为什么做出这样的区分呢？GDT的作用是为整个系统定义了全局的段描述符。它包含了系统中所有进程和线程所使用的公共段描述符；LDT 是进程本地的，为每个进程定义了私有的段描述符。讲人话就是， 通过LDT，每个进程可以定义自己的代码段、数据段、堆栈段等。这样，不同进程之间的内存可以隔离开来，一个进程无法直接访问其他进程的内存 。

📃 初始化TSS0与LDT0

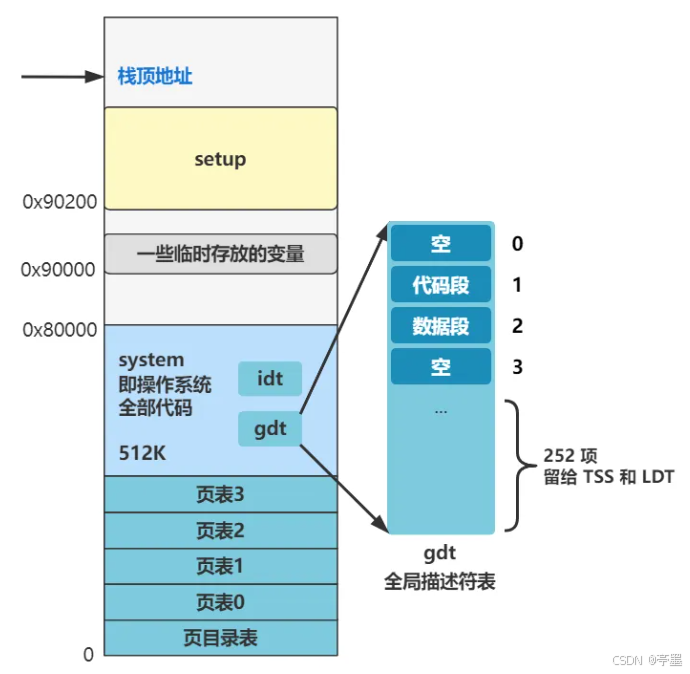

    在看代码之前，先来回顾一下内存与GDT，不记得GDT与段描述符的话可以查看这篇博客：linux0.11内核源码修仙传第二章——setup.s。这里贴出目前的内存分布：

    来看一下进程调度算法中如何初始化TSS与LDT的，FIRST_TSS_ENTRY 与FIRST_LDT_ENTRY 表明其在GDT中的位置：

#define FIRST_TSS_ENTRY 4
#define FIRST_LDT_ENTRY (FIRST_TSS_ENTRY+1)

void sched_init(void)
{
	···
	set_tss_desc(gdt+FIRST_TSS_ENTRY,&(init_task.task.tss));
	set_ldt_desc(gdt+FIRST_LDT_ENTRY,&(init_task.task.ldt));
	···
}

    这两个函数的作用是初始化TSS与LDT并添加进GDT后面两个，具体函数的定义如下：

#define _set_tssldt_desc(n,addr,type) \
__asm__ ("movw $104,%1\n\t" \
	"movw %%ax,%2\n\t" \
	"rorl $16,%%eax\n\t" \
	"movb %%al,%3\n\t" \
	"movb $" type ",%4\n\t" \
	"movb $0x00,%5\n\t" \
	"movb %%ah,%6\n\t" \
	"rorl $16,%%eax" \
	::"a" (addr), "m" (*(n)), "m" (*(n+2)), "m" (*(n+4)), \
	 "m" (*(n+5)), "m" (*(n+6)), "m" (*(n+7)) \
	)

#define set_tss_desc(n,addr) _set_tssldt_desc(((char *) (n)),addr,"0x89")
#define set_ldt_desc(n,addr) _set_tssldt_desc(((char *) (n)),addr,"0x82")

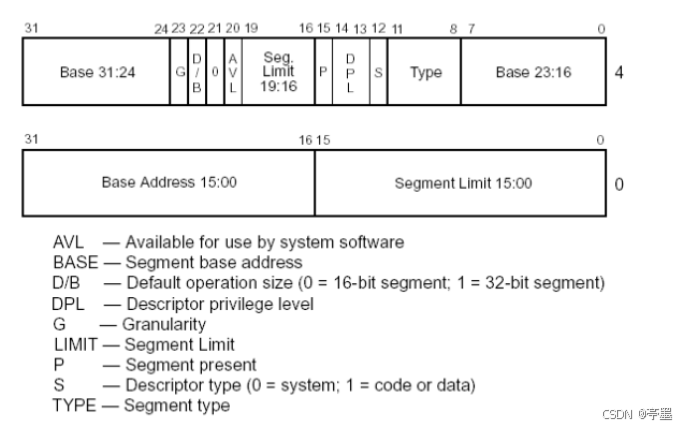

    这两个函数共同调用_set_tssldt_desc，通过参数type区分TSS和LDT。其实这两个也是段描述符，汇编所做的事情就是设置TSS与LDT对应的短描述符各个位。下面是段描述符，详情依旧可以参看linux0.11内核源码修仙传第二章——setup.s。

    有了这个，就可以看一看汇编具体对应的设置了：

// 操作数约束：输入和内存操作数
::"a" (addr),               // 输入：addr存入eax寄存器
  "m" (*(n)),               // 内存操作数：n对应%1（Limit低16位）
  "m" (*(n+2)),             // 内存操作数：n+2对应%2（Base低16位）
  "m" (*(n+4)),             // 内存操作数：n+4对应%3（Base中间8位）
  "m" (*(n+5)),             // 内存操作数：n+5对应%4（Type）
  "m" (*(n+6)),             // 内存操作数：n+6对应%5（Limit高4位 + Flags）
  "m" (*(n+7))              // 内存操作数：n+7对应%6（Base高8位）

指令	含义
movw $104, %1	设置段限长（0~16位）
movw %%ax, %2	Base低16位
rorl $16, %%eax     movb %%al, %3	Base中间8位
movb $" type ", %4	设置Type至P的8位，type参数指定了描述符类型（0x89对应TSS）
movb $0x00, %5	设置Limit往前共8位
movb %%ah, %6	设置Base高8位

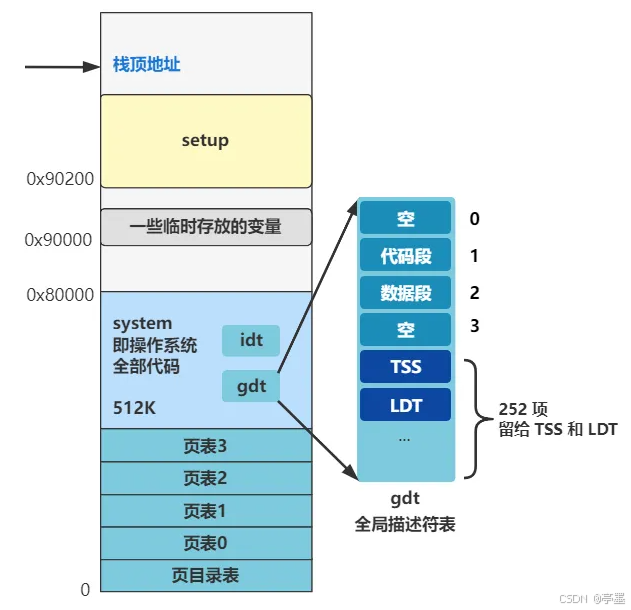

    设置完成之后，内存如下所示（主要看右侧的GDT分布变化，多了TSS与LDT）：

🏆 为进程调度做铺垫

📃 初始化剩下的TSS与LDT

    接着往下看sched_init函数：

typedef struct desc_struct {
	unsigned long a,b;
} desc_table[256];

struct task_struct * task[64] = {&(init_task.task), };

void sched_init(void)
{
	···
	struct desc_struct * p;
	p = gdt+2+FIRST_TSS_ENTRY;	// 在TSS基础上再往后挪两个单位，即GDT下一个空白处
	for(i=1;i<64;i++) {
		task[i] = NULL;
		p->a=p->b=0;
		p++;
		p->a=p->b=0;
		p++;
	}
	···
}

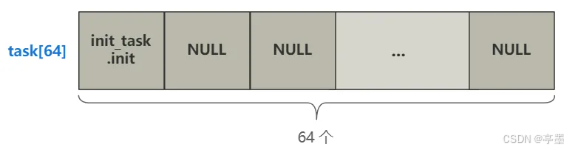

    这里做的事情还是比较好懂的，其实就是初始化了一个64长度的task_struct数组并赋上初值，同时给GDT剩下的位置填充上0。先来看看task_struct数组，初始化后数组如下：

    这个数组里面每个都是task_struct 结构体，这个结构体很重要，里面存放了每一个进程的信息：

struct task_struct {
/* these are hardcoded - don't touch */
	long state;	/* -1 unrunnable, 0 runnable, >0 stopped */
	long counter;
	long priority;
	long signal;
	struct sigaction sigaction[32];
	long blocked;	/* bitmap of masked signals */
/* various fields */
	int exit_code;
	unsigned long start_code,end_code,end_data,brk,start_stack;
	long pid,father,pgrp,session,leader;
	unsigned short uid,euid,suid;
	unsigned short gid,egid,sgid;
	long alarm;
	long utime,stime,cutime,cstime,start_time;
	unsigned short used_math;
/* file system info */
	int tty;		/* -1 if no tty, so it must be signed */
	unsigned short umask;
	struct m_inode * pwd;
	struct m_inode * root;
	struct m_inode * executable;
	unsigned long close_on_exec;
	struct file * filp[NR_OPEN];
/* ldt for this task 0 - zero 1 - cs 2 - ds&ss */
	struct desc_struct ldt[3];
/* tss for this task */
	struct tss_struct tss;
};

    这个结构体可以先看着，后面等进程调度实际应用时可以再细看。

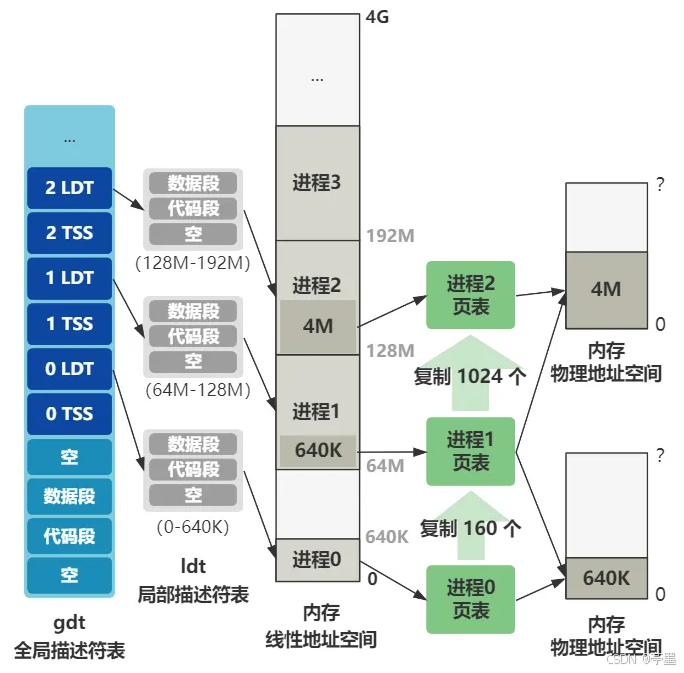

    接下来上上强度，下面图是未来整个内存的规划，目前还没有涉及到进程，下面的图可以先不用理解的很细。每个进程都有自己的LDT，每个LDT都有对应的数据段，代码段等，和GDT最开始的一样。

    这里还有一个很重要的东西，就是最开始循环之前两行代码设置的TSS0和LDT0。为什么说很重要呢，那是因为虽然目前还没有创建进程，但是我们目前正在运行的代码就是未来的一个进程的指令流 ，也就是在后面进程调度建立起来后，当前代码就会变为进程0。因此需要TSS0和LDT0将这些信息提前存好。等到后面进程调度建立后会更加直观。

📃 告诉内存TSS与LDT的位置

    接下来看后面两行：

#define ltr(n) __asm__("ltr %%ax"::"a" (_TSS(n)))
#define lldt(n) __asm__("lldt %%ax"::"a" (_LDT(n)))

void sched_init(void)
{
	···
	ltr(0);
	lldt(0);
	···
}

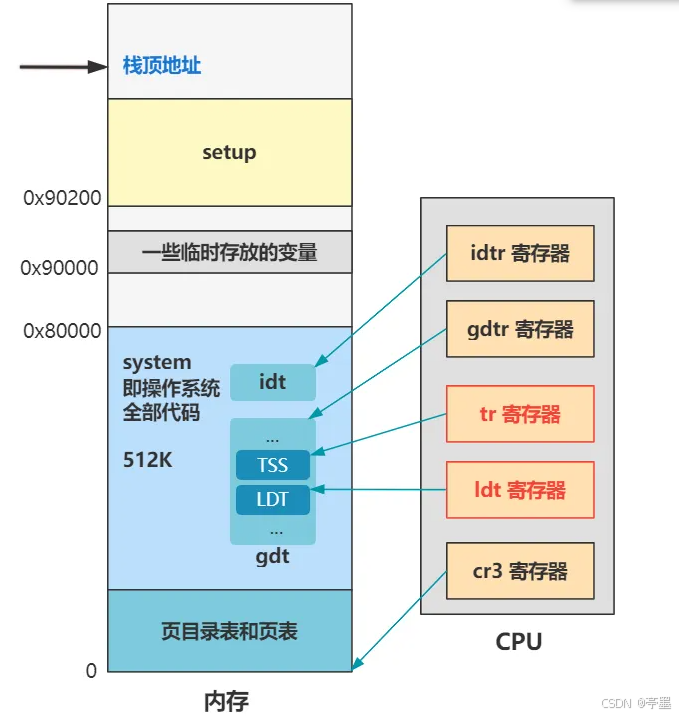

    之前我们就有介绍，lidt指令是给idtr寄存器赋值，告诉CPU中断描述符IDT在内存的位置。详情可以见linux0.11内核源码修仙传第二章——setup.s。这里的ltr与lldt与之前的类似，分别给tr寄存器和ldt寄存器赋值，告诉CPU，LDT与TSS在内存中的位置。如下所示：

    这样，CPU 之后就能通过 tr 寄存器找到当前进程的任务状态段信息，也就是上下文信息，以及通过 ldt 寄存器找到当前进程在用的局部描述符表信息。至于这么多LDT与TSS，放哪个，那自然是最开始的LDT0和TSS0，之后的只需要依据指针加减即可获得。

🏆 设置时钟中断与系统调用

📃 设置时钟中断

    在接下来的代码中，还需要设置时钟中断。所谓时钟中断就是一个定时器会持续以一定频率向CPU发送中断信号：

void sched_init(void)
{
	···
	outb_p(0x36,0x43);		/* binary, mode 3, LSB/MSB, ch 0 */
	outb_p(LATCH & 0xff , 0x40);	/* LSB */
	outb(LATCH >> 8 , 0x40);	/* MSB */
	set_intr_gate(0x20,&timer_interrupt);
	···
}

    好了，上面解释了时钟中断的来源，既然是外界的信息，那自然又涉及到了CPU交互。这个中断信号是一个可编程定时芯片，CPU要与其进行交互，就需要先写入指定端口对应的指令，具体设置方式需要参考芯片手册。

    之后就需要开启一个中断处理函数，给的中断号是0x20，中断处理函数为timer_interrupt，每次定时器向CPU发送中断后便会执行这个函数。 这个定时器的触发，以及时钟中断函数的设置，是操作系统主导进程调度的一个关键！ 没有他们这样的外部信号不断触发中断，操作系统就没有办法作为进程管理的主人，通过强制的手段收回进程的 CPU 执行权限。

📃 设置系统调用

    第二个设置的中断叫系统调用 system_call，中断号是 0x80，这个中断又是个非常非常非常非常非常非常非常重要的中断，所有用户态程序想要调用内核提供的方法，都需要基于这个系统调用来进行。比如 Java 程序员写一个 read，底层会执行汇编指令 int 0x80，这就会触发系统调用这个中断，最终调用到 Linux 里的 sys_read 方法。

void sched_init(void)
{
	···
	set_system_gate(0x80,&system_call);
}

    截止目前为止，设置的中断如下：

中断号	中断处理函数
0 ~ 0x10	trap_init 里设置的一堆
0x20	timer_interrupt
0x21	keyboard_interrupt
0x80	system_call

    0-0x10 这 17 个中断是 trap_init 里初始化设置的，是一些基本的中断，比如除零异常等。设置见linux0.11内核源码修仙传第六章——中断初始化。 0x21是键盘中断，设置见linux0.11内核源码修仙传第八章——控制台初始化。0x20是定时器中断，0x80是系统调用中断。

🎯总结

    本文就干了三件事：第一，我们往全局描述符表写了两个结构，TSS 和 LDT，作为未来进程 0 的任务状态段和局部描述符表信息。第二，我们初始化了一个结构为 task_struct 的数组，未来这里会存放所有进程的信息，并且我们给数组的第一个位置附上了 init_task.init 这个具体值，也是作为未来进程 0 的信息。第三，设置了时钟中断 0x20 和系统调用 0x80，一个作为进程调度的起点，一个作为用户程序调用操作系统功能的桥梁。

    其实整个操作系统就是靠中断驱动，各个模块不断初始化各种中断处理函数，并且开启指定的外设开关，让操作系统自己慢慢“活”了起来，逐渐通过中断忙碌于各种事情中。

---

📖参考资料

[1] linux源码趣读
[2] 一个64位操作系统的设计与实现
[3] 任务状态段(Task State Segment)
[4] Linux 内存管理（二）之GDT与LDT
