电机控制 | 仿真分析：基于脉冲高频注入的永磁同步电机无感控制

分析1：MATLAB 仿真可能不具有能模拟饱和凸极性的电机模型。

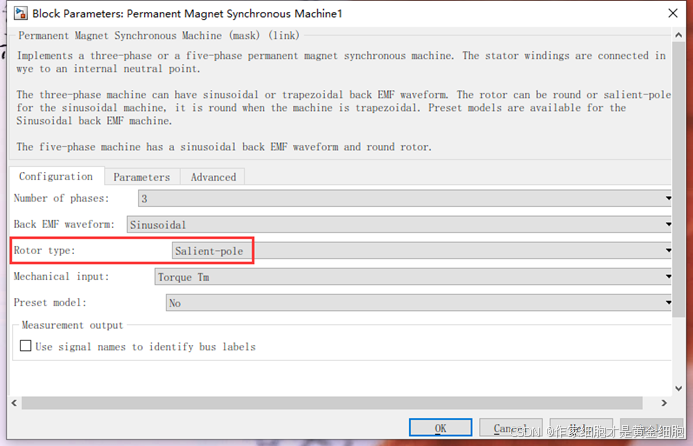

解决1：还是要选择凸极性的电机，虽然我们的电机参数Ld和Lq差别很小应该是表贴式，但在给电机直交轴电感的时候正常给即可。

---

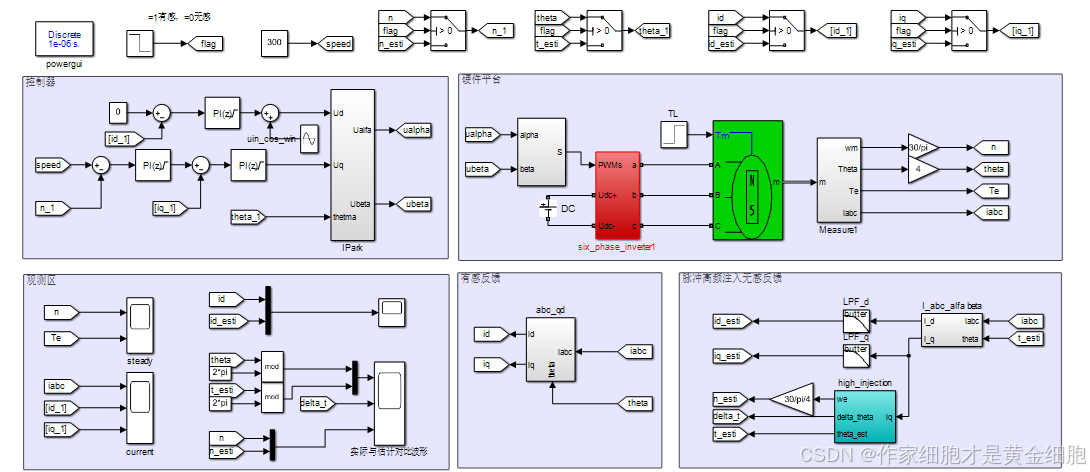

仿真搭建如下：

---

仿真结果记录：

 ①Situation I 电机双闭环（有感）

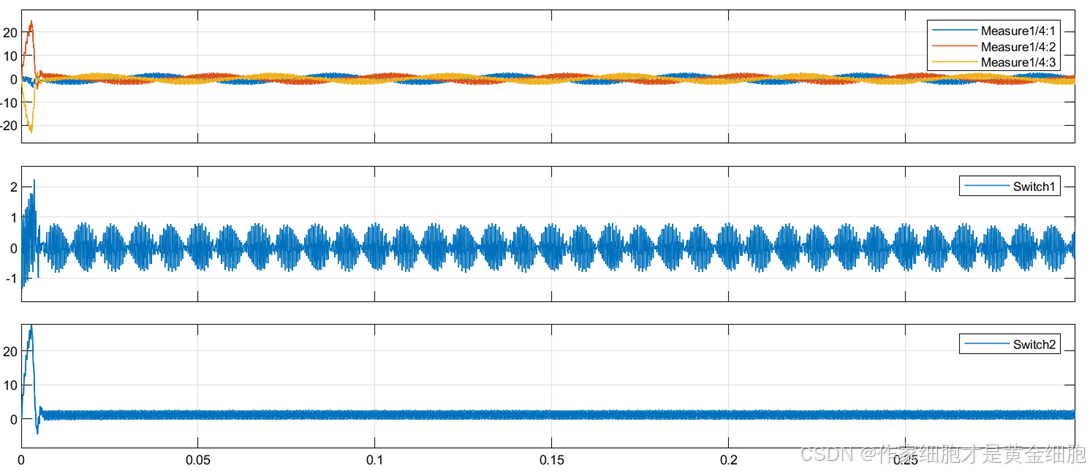

1.1 负载2N·m，转速300rpm，电机相电流、旋转坐标系电流

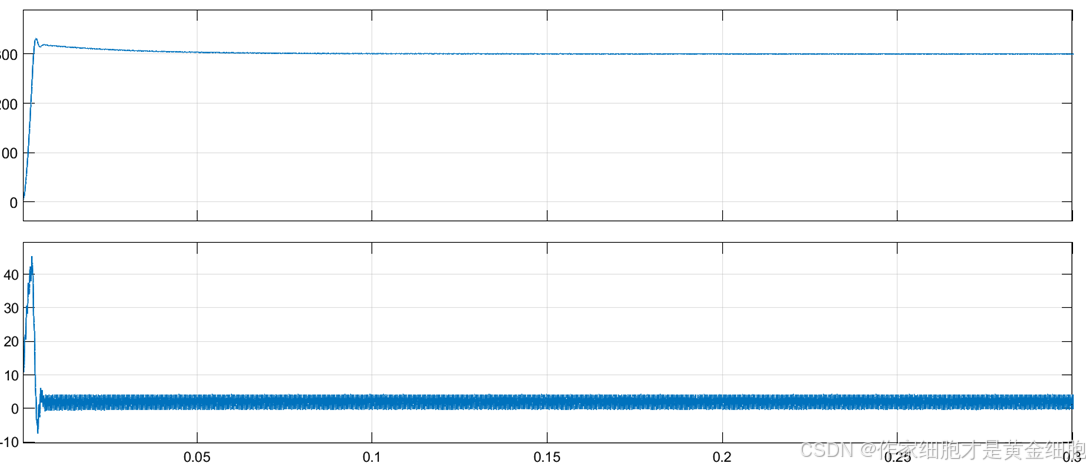

1.2 转速、转矩

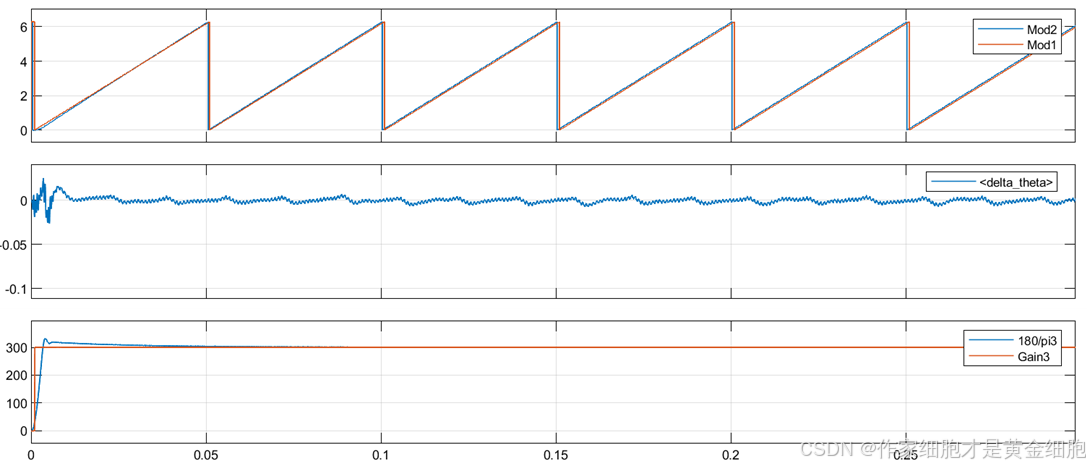

1.3 转子位置角估计值、角度误差、转速估计值

---

②Situation II  脉振高频注入下（无感）

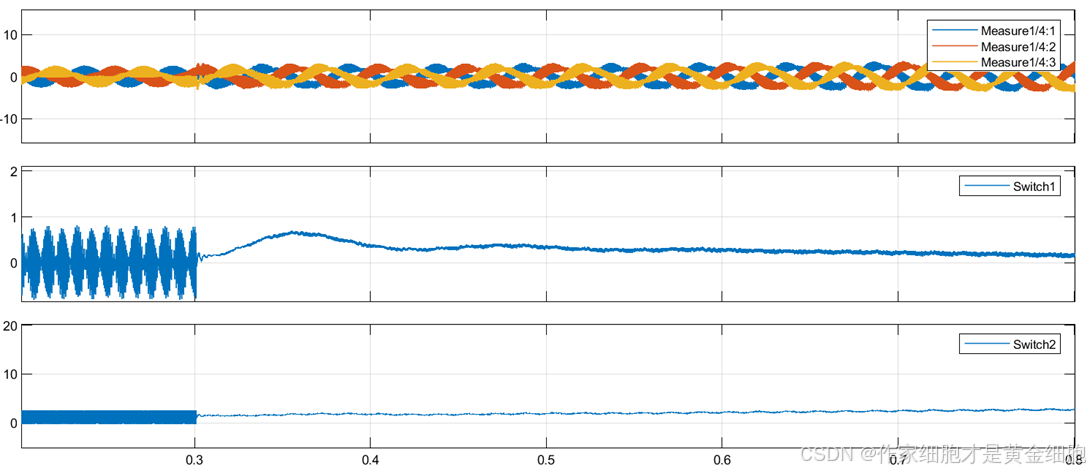

2.1 电机相电流、旋转坐标系电流

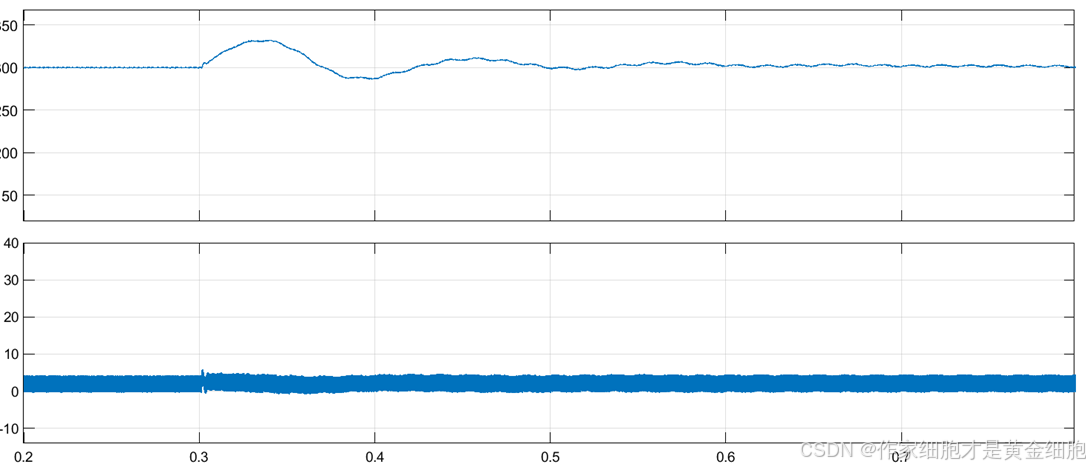

 2.2 转速、转矩

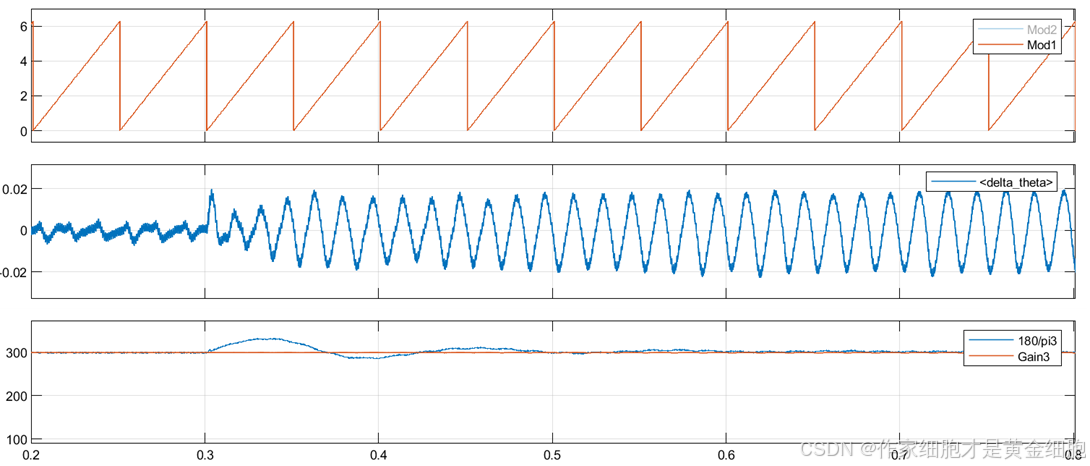

2.3 转子位置角估计值、角度误差、转速估计值

---

 前序理论分析可阅读：电机控制 | 基于脉振高频电压注入的永磁电机低速无感控制-CSDN博客

---

如果此篇文章对您有帮助，记得评论告诉我(●'◡'●)，您的点赞和收藏是对写作者最大的鼓励！
