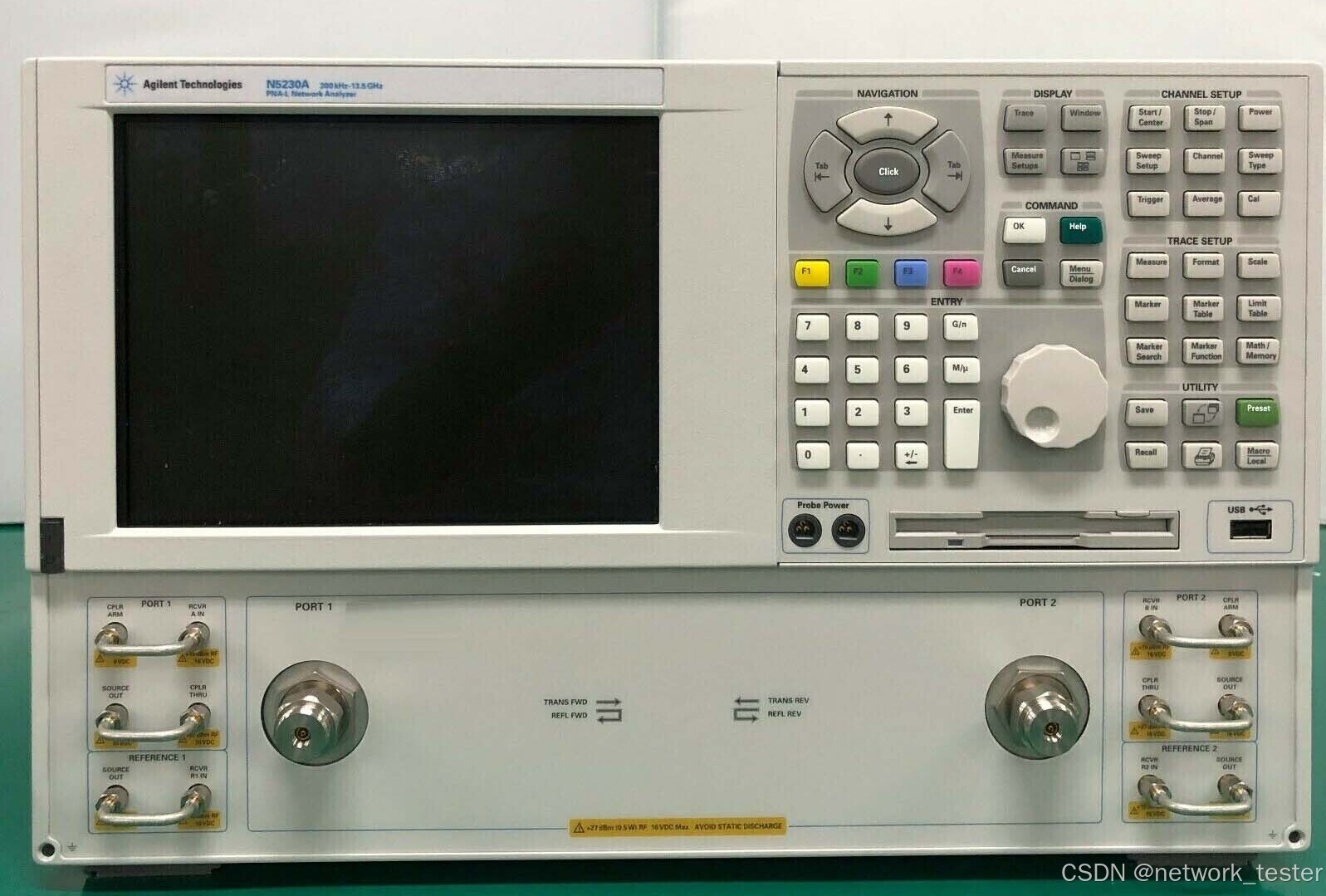

Agilent N5230A矢量网络分析仪测试散射参数（S参数）步骤
使用Agilent N5230A矢量网络分析仪（VNA）测试散射参数（S参数）的详细步骤如下：
1. 设备准备与校准
-
预热设备：开机后等待15-30分钟，确保VNA处于稳定状态。
-
选择校准套件：
-
电子校准（ECal）：如N4691系列，快速自动完成校准。
-
机械校准套件：如85052D，需手动连接短路（Short）、开路（Open）、负载（Load）、直通（Thru）。
-
-
执行校准：
-
进入校准菜单（按【Cal】>【Start Cal】）。
-
选择校准类型（如全双端口SOLT）。
-
按提示依次连接校准件至对应端口（Port 1和Port 2）。
-
完成校准后保存校准数据（如“MyCal”）。
-
2. 设置测试参数
-
频率范围：通过【Start Freq】和【Stop Freq】设置（如1 GHz至10 GHz）。
-
扫描点数：按【Number of Points】设置（如201点，平衡分辨率与速度）。
-
功率电平：按【Power】调整（如-10 dBm，避免损坏敏感器件）。
-
中频带宽（IFBW）：设为1 kHz或更低以减少噪声（按【IFBW】调整）。
3. 连接被测器件（DUT）
-
单端口测量（S11/S22）：将DUT连接至Port 1或Port 2，另一端接50Ω负载。
-
双端口测量（S21/S12）：用电缆将DUT的输入/输出分别连接至Port 1和Port 2。
4. 执行测量
-
选择S参数：按【Meas】键选择所需参数（如S11、S21等）。
-
扫描与显示：启动扫描（【Single】或【Continuous】），观察结果。
-
显示格式：按【Format】切换对数幅度（Log Mag）、驻波比（VSWR）、相位（Phase）或史密斯圆图（Smith Chart）。
5. 数据保存与分析
-
保存数据：按【Save/Recall】存储为CSV或S2P（Touchstone）格式。
-
导出数据：通过USB或LAN将文件传输至电脑，用MATLAB、Excel或仿真软件（如ADS）分析。
6. 注意事项与常见问题
-
连接稳定性：校准后避免移动电缆，确保连接器紧固。
-
高功率处理：使用外部衰减器保护VNA接收机。
-
校准验证：定期检查校准状态，环境变化后重新校准。
-
异常处理：
-
噪声过大：降低IFBW或检查外部干扰。
-
校准失败：确认校准件选择正确，连接无松动。
-
7. 高级应用（可选）
-
夹具去嵌入：若使用测试夹具，通过【De-embedding】功能补偿其影响。
-
时域分析：按【Transform】切换时域模式，用于故障定位。
通过以上步骤，可高效准确地完成S参数测试，确保射频器件性能符合设计要求。遇到复杂场景时，参考设备手册或联系安捷伦技术支持获取帮助。
