【嵌入式学习】记忆电路 - 锁存器

## 记忆电路

临时记忆：数据保存在内存RAM中，断电数据丢失

长期记忆：数据保存在硬盘中，断电数据仍在

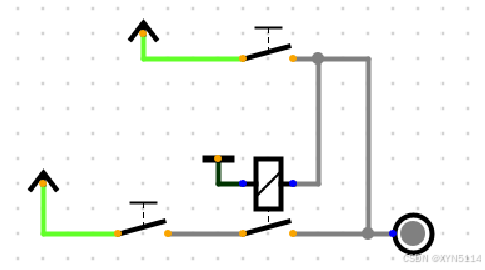

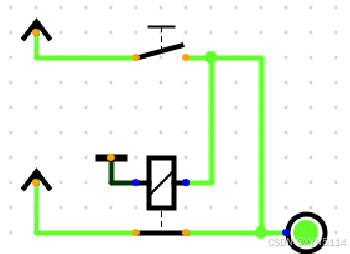

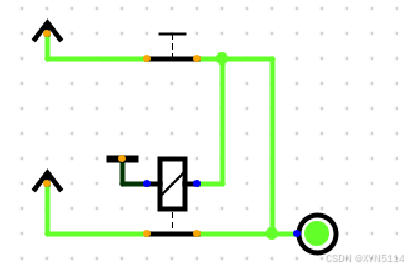

只能记住1的电路：

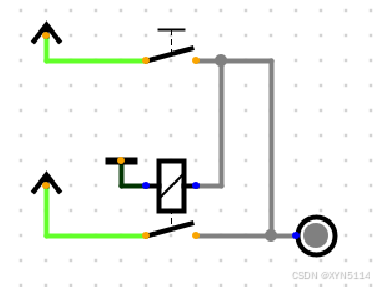

如何清除记录的1状态：

## 锁存器

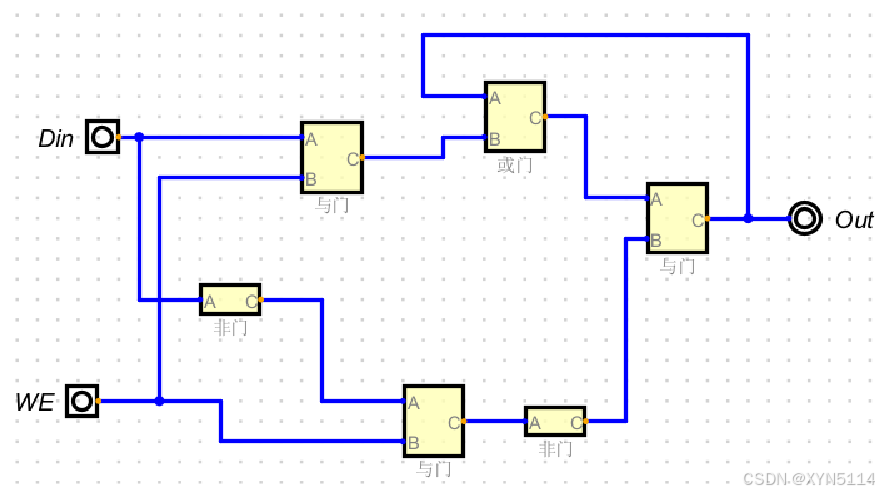

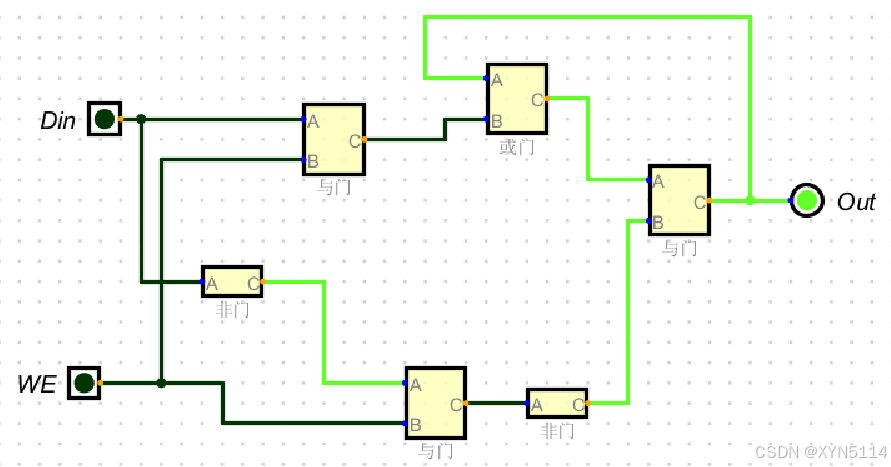

用门电路搭建出来可以记忆数据的电路

Din：data in

WE: write enable

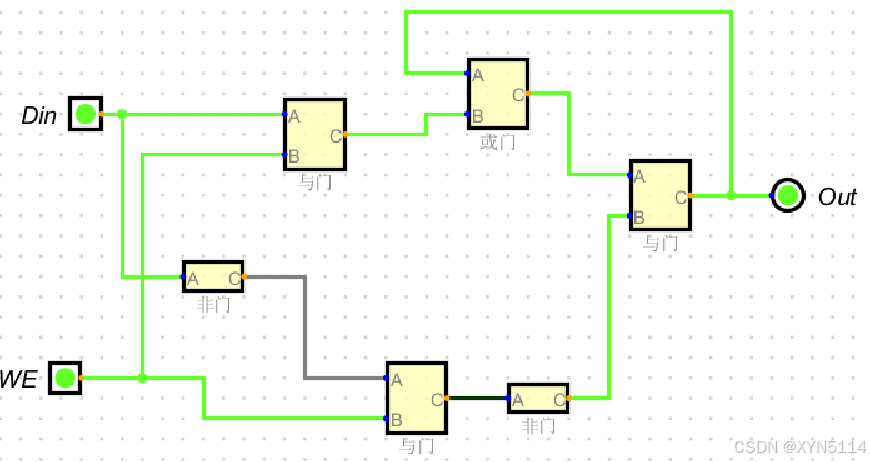

当WE为高电平的时候，Din数据被存储起来

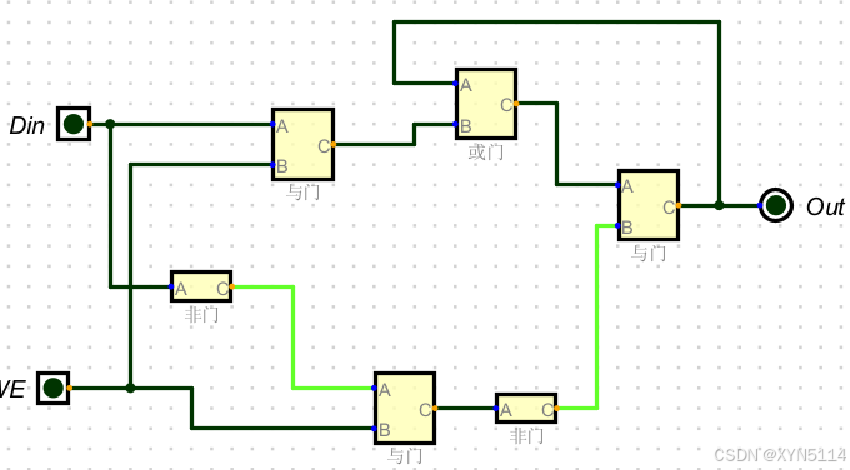

当WE为低电平的时候，out的值不做变化

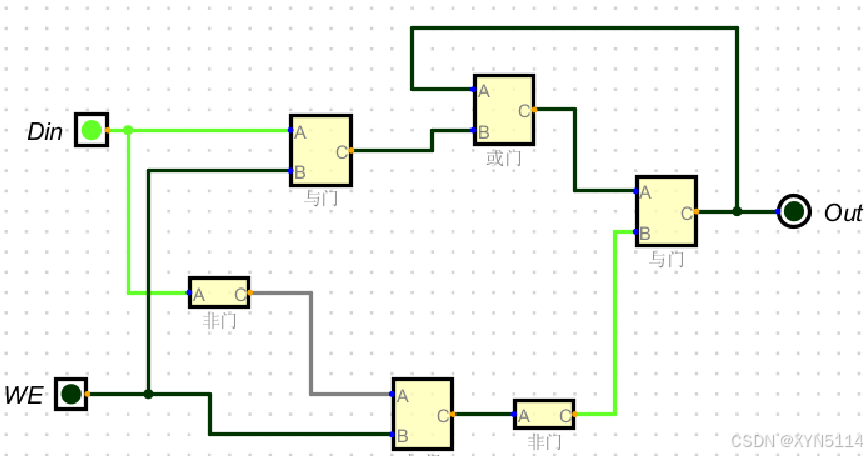

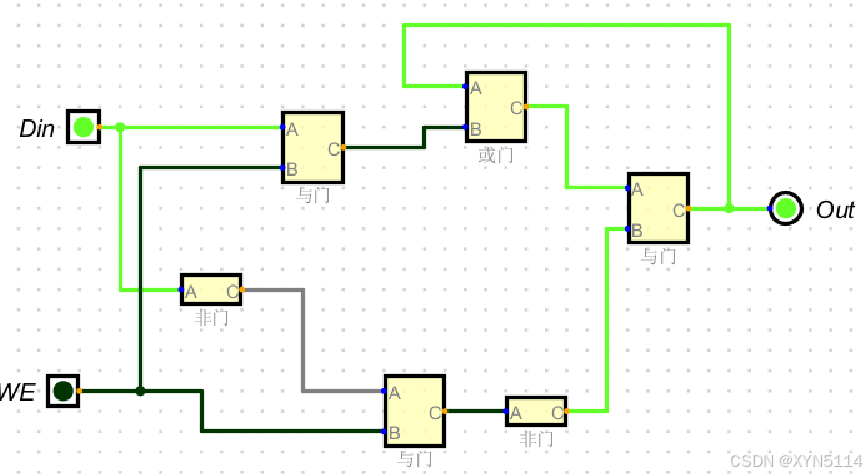

当WE为低电平的时候两个与门都被关闭，数据无法写入out

当WE为高电平的时候，数据被写入out，无论Din是否被打开，都不影响out

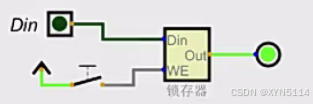

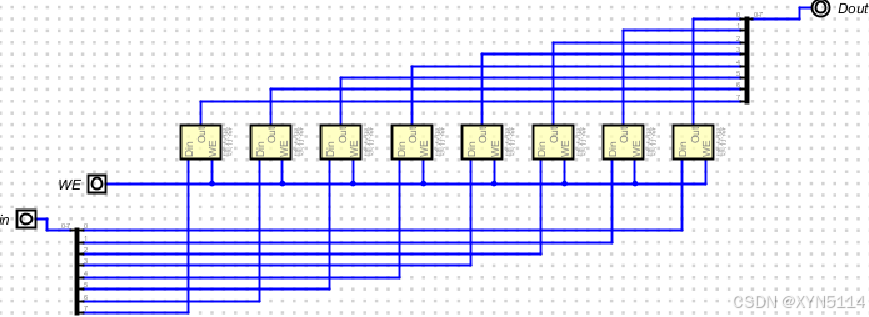

## n位寄存器器

复制n个锁存器，可以用一个WE控制n个锁存器
