1：深入理解Ethernet II帧结构。

2：基本掌握使用Wireshark分析捕获的跟踪文件的基本技能。

3：PC 具有以太网卡一块，通过双绞线与网络相连。

第一：捕获并分析以太帧。

1.1删除浏览器中的历史记录。

1.2启动Wireshark进行抓包，开始分组捕获。

1.3在浏览器中输入（具体网址，如：河南大学）

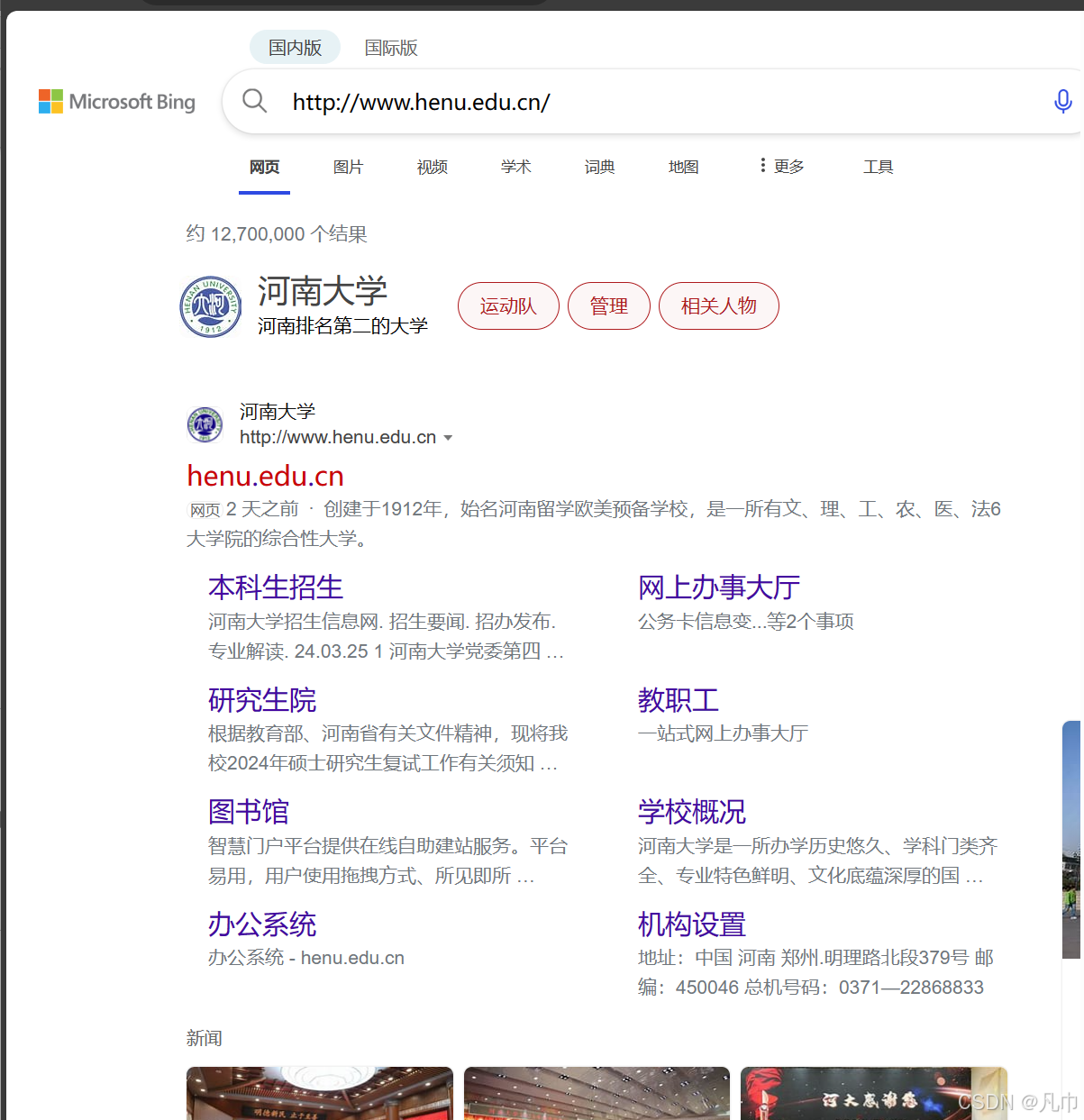

此处为网址对应网页截图

1.4停止抓包，对抓取的数据进行分析。

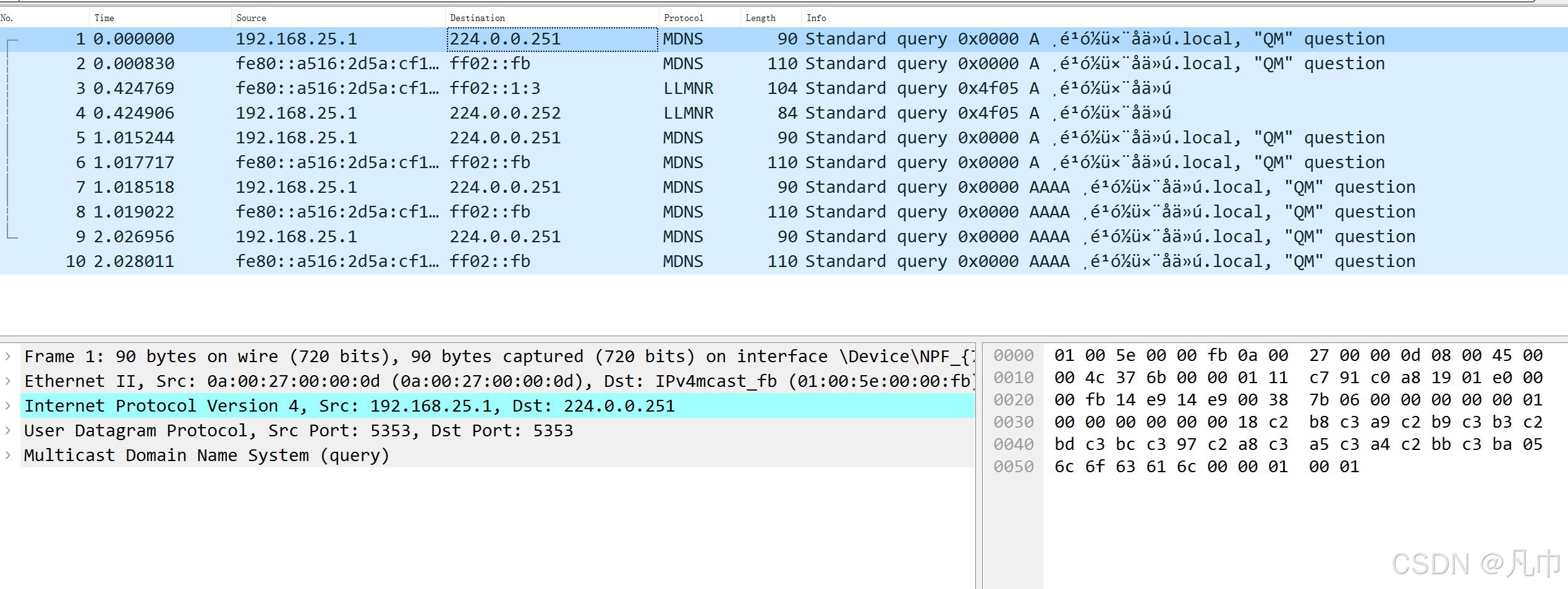

此处为抓包信息截图

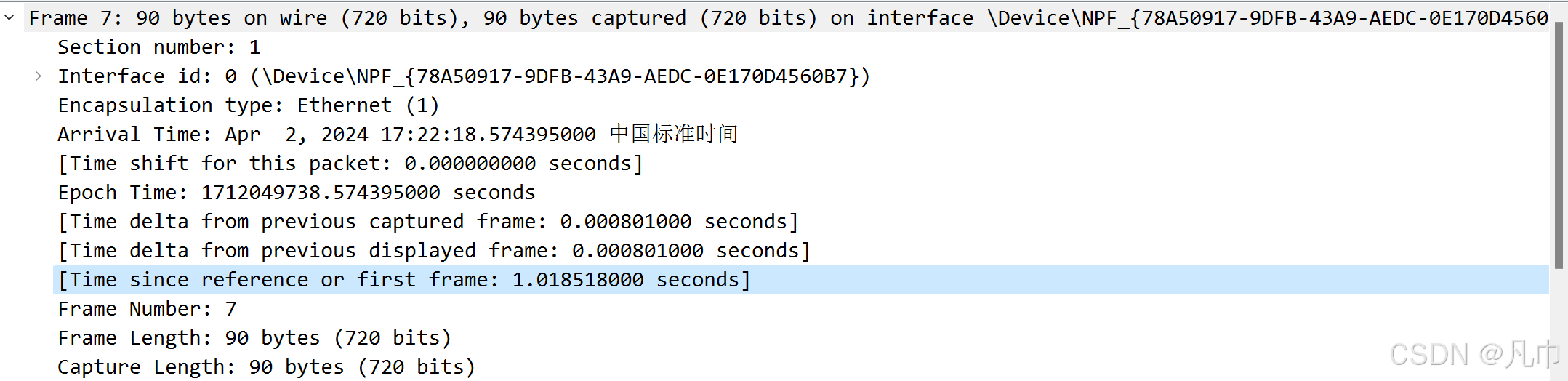

选取一个目的地址为进行分析，可以看到该帧的到达时间，帧编号，帧长度，帧的长度等等。

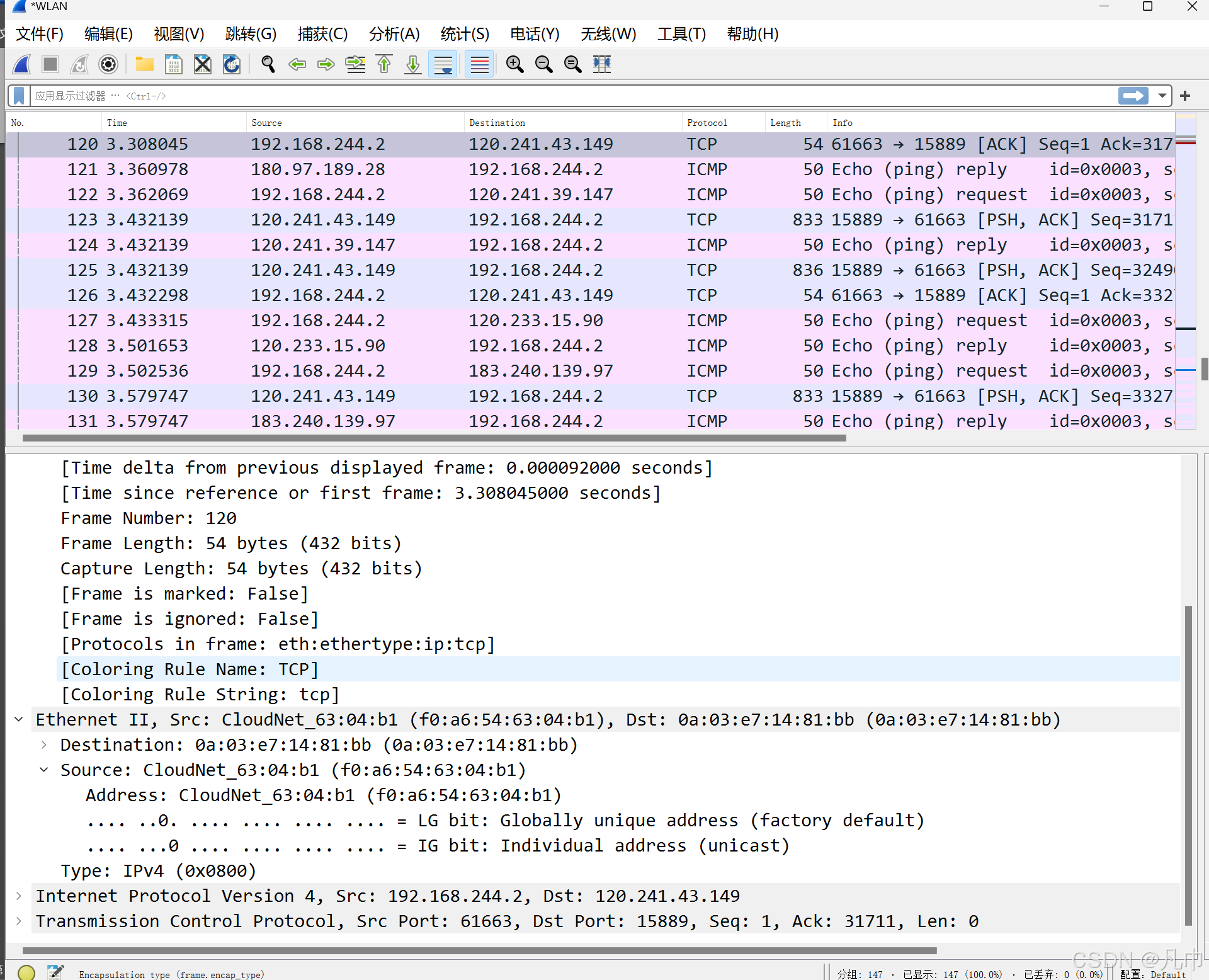

选取内容的截图

第二：分析以太帧结构

将计算机连网路，然后抓包。最后回答下面的问题：

1：本地连接的48比特以太网MAC地址是什么？

截图并回答

其中包含了源MAC地址为：f0:a6:54:63:04:b1,

目标MAC地址：0a:03:e7:14:81:bb.

2：以太帧中目的MAC 地址是什么？它是你选定的远地Web 服务器的MAC 地址吗？(提示：不是)那么，该地址是什么设备的MAC 地址呢？

答:目的MAC地址是和源MAC地址类似都是48比特的，同样在Eehernet中以Dse或者Address出现。

不是我选定的Web服务器的MAC的地址，他是连接局域网Isp的路由器，是下一个hop的路由器，然后路由器会提供下一个HOP的地址，最终到达服务器MCA地址。

3：给出2 字节以太类型字段的十六进制的值。它表示该以太帧包含了什么样的协议？

答：在以太网帧中，一台类型通常被标注为“type”，如果为0x0800则标识为IPv4协议的包，若为08x6DD，则为IPv6协议。

五、实验数据记录和结果分析

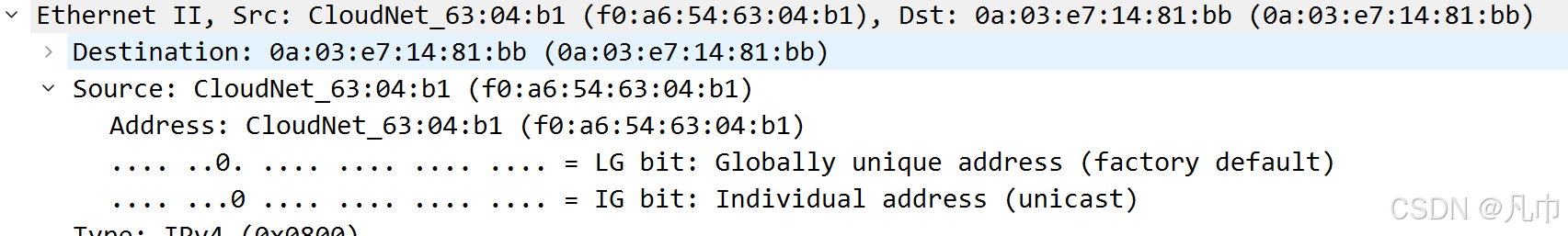

为了进一步分析以太帧结构，点击以太帧的信息，然后显示如图1的部分。

标红为答案：

其中看到源 MAC 地址为： CloudNet_63:04:b1 (f0:a6:54:63:04:b1)，目的MAC 地址为0a:03:e7:14:81:bb (0a:03:e7:14:81:bb)；以太类型字段中值为IPv4(0x0800)，表示该帧封装了IPv4类型的数据包；以及 MAC 地址分配的相关信息。

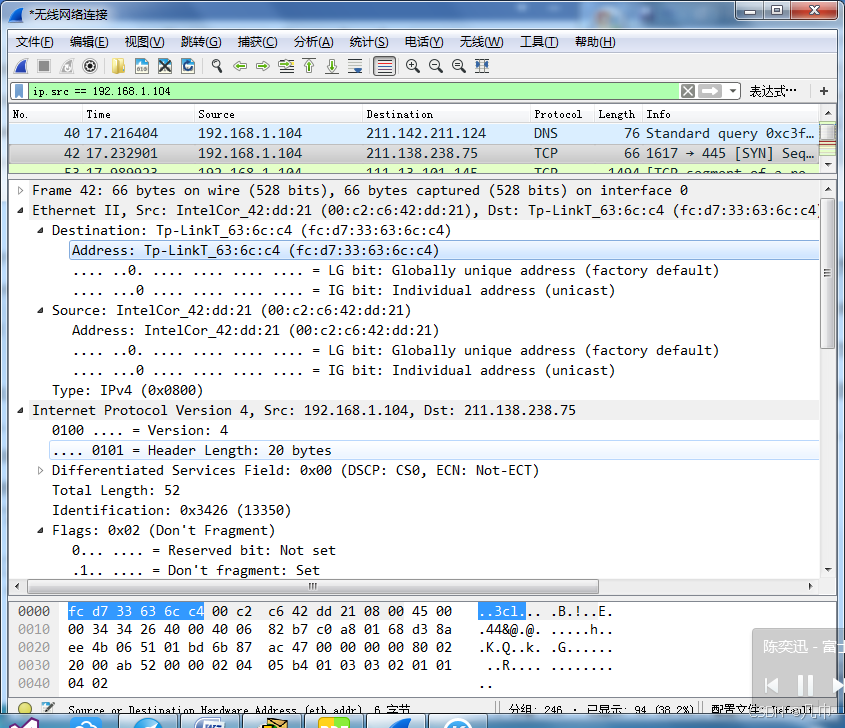

抓包分析截图：

1、源地址是：00:c2:c6:42:dd:21。

2：目的 MAC 地址为_fc:d7:33:63:6c:c4，它是路由器网关的MAC地址

3：值___0x0800(IPv4)包含TCP协议例如，以太类

型值为 0x0800 指示了该帧包含了 IPv4 数据报，0x0806 表明指示了该帧包含了 ARP 帧， 0x8100 指示了该帧包含了 IEEE 802.1Q 帧。

Ipv6的值：86DD

具体信息参考截图图2：

通过此次试验，进一步分析了解了Ethernet II帧的结构,以及自己所抓取的包分组的信息，以及重点是知道了MAC地址实际上是路由器网关的NAC地址。MAC帧（以太帧）由源地址、目的地址、类型、有效数据、FCS五部分组成，最短为64字节，有效数据最短为46字节。

加深了我对数据链路层以太网帧的传输方式加深了了解，其中帧包含了源MAC地址和目标的MAC地址，并且其中目标MAC地址并不是web服务器的MAC地址，而是网关路由器的MAC地址，通过路由器才会转接到服务器的MAC地址。

我对帧的理解进一步加深，其中有着以太网帧和国际标准的帧结构。其中以太网帧中Type中包含了协议的类型，从而表明传输的数据报类型，以太类型值为 0x0800 指示了该帧包含了 IPv4 数据报，0x0806 表明指示了该帧包含了 ARP 帧， 0x8100 指示了该帧包含了 IEEE 802.1Q 帧。
