嵌入式Linux——gcc和Makefile

1.gcc编译过程

1.预处理：

• 所有的 #include 被替换为对应的头文件内容。

• 所有的宏（#define）被展开。

• 条件编译（如 #ifdef）被处理。

• 注释被删除。

2.编译：

将预处理后的源代码转换为汇编代码，生成一个汇编代码文件（.s 文件）


3.汇编：

将汇编代码转换为机器代码（二进制文件），生成一个目标文件（.o 文件）

4. 链接

将多个目标文件和库文件合并，生成最终的可执行文件：

• 所有的目标文件被合并。

• 符号引用（如 printf 函数）被解析并链接到标准库或其他库。

• 生成的文件可以直接运行。



2.Makefile的使用

2.1 规则

一个简单的 Makefile 文件包含一系列的“规则”

命令：依赖

        （Tab键）命令

命令被执行的 2 个条件：依赖文件比目标文件新，或是 目标文件还没生成

make命令执行Makefile：

1. 第一次make：全部规则的命令都会执行
2. 修改其中一个文件后再make：根据第一条规则的依赖往下一个一个找，若下面的依赖比目标更新（.c文件比.o文件新），则执行该规则的命令

main: main.o input.o calcu.o     #根据这些依赖一个一个往下找、对比
    gcc -o main main.o input.o calcu.o

main.o: main.c
    gcc -c main.c

input.o: input.c
    gcc -c input.c

calcu.o: calcu.c
    gcc -c calcu.c

clean:
    rm *.o
    rm main

2.2 语法

2.2.1 通配符

依赖文件太多怎么办？

使用通配符

test: a.o b.o
    gcc -o test $^

%.o : %.c
    gcc -c -o $@ $<

%.o：表示所有的.o文件
%.c：表示所有的.c文件
$@：表示目标
$<：表示第1个依赖文件
$^：表示所有依赖文件

这样就只需要一条规则就OK了

第一条指令在搜寻a.o的时候就会把a带入到“%”中，以此类推，依次执行

2.2.2  假想目标: .PHONY

test: a.o b.o
    gcc -o test $^

%.o : %.c
    gcc -c -o $@ $<

clean:
    rm *.o test

想清除文件

*1）执行 make ：生成第一个可执行文件。
*2）执行 make clean : 清除所有文件，即执行： rm *.o test。

执行：make [目标] 也可以不跟目标名，若无目标默认第一个目标。我们直接执行make的时候，会在 makefile里面找到第一个目标然后执行下面的指令生成第一个目标。当我们执行 make clean 的时候， 就会在 Makefile 里面找到 clean 这个目标，然后执行里面的命令。

这个写法有些问题，原因是我们的 目录里面没有 clean 这个文件，这个规则执行的条件成立，他就会执行下面的命令来删除文件。

如果：该目录下面有名为clean文件怎么办呢？

这时候make clean不会起反应，因为一个规则能够执行的条件：
*1)目标文件不存在
*2)依赖文件比目标新

现在我们的目录里面有名为“clean”的文件，目标文件是有的，并且没有依赖文件，没有办法判断依赖文件的时间。

解决办法：我们需要把目标定义为假象目标，用关键字PHONY

.PHONY: clean #把clean定义为假象目标。他就不会判断名为“clean”的文件是否存在，

在Makfile结尾添加.PHONY: clean语句，重新执行：make clean，就会执行删除操作。

2.2.3 变量

1), 简单变量(即使变量)：
A := xxx # A的值即刻确定，在定义时即确定
对于即使变量使用 “:=” 表示，它的值在定义的时候已经被确定了

2）延时变量
B = xxx # B的值使用到时才确定 对于延时变量使用“=”表示。
它只有在使用到的时候才确定，在定义/等于时并没有 确定下来。

:=   :   即时变量

  = ： 延时变量

?= ： 延时变量, 如果是第1次定义才起效, 如果在前面该变量已定义则忽略这句

+= ： 附加, 它是即时变量还是延时变量取决于前面的定义

?= ： 如果这个变量在前面已经被定义了，这句话就会不会起效果，

示例

A := $(C)
B = $(C)
C = abc
#D = 100ask
D ?= weidongshan

all:
    @echo A = $(A) //@的作用是make时候不显示该过程
    @echo B = $(B)
    @echo D = $(D)

C += 123

执行结果：
A =
B = abc 123
D = weidongshan

解释：

1) A := $(C)：
A为即时变量，在定义时即确定，由于刚开始C的值为空，所以A的值也为空。

2) B = $(C)：
B为延时变量，只有使用到时它的值才确定，当执行make时，会解析Makefile里面的所用变量，所以先 解析C= abc,然后解析C += 123，此时，C = abc 123，当执行：\@echo B = $(B) B的值为 abc 123。

3) D ?= weidongshan：
D变量在前面没有定义，所以D的值为weidongshan，如果在前面添加D = 100ask，最后D的值为 100ask。

2.3 处理头文件（依赖文件）

一般的Makefile中，不会包含头文件的更新，那应该怎么处理

可以像下面这段代码一样：

c.o: c.c c.h

把 c.h 加入到目标 c.o 的依赖中，这样每次检查c.o是就会判断c.h是否更新

但是，当头文件一多起来，不可能每个头文件一个一个写进去

这时候就应该换一种方法，如下：

gcc -M c.c # 打印出依赖
gcc -M -MF c.d c.c # 把依赖写入文件c.d
gcc -c -o c.o c.c -MD -MF c.d # 编译c.o, 把依赖写入文件c.d

objs = a.o b.o c.o

# 生成依赖文件的列表。通过 patsubst 函数将 objs 中的每个目标文件（如 a.o）转换为对应的依赖文件（如 .a.o.d）
dep_files := $(patsubst %,.%.d, $(objs))


# 使用 wildcard 函数过滤出实际存在的依赖文件。如果某个 .d 文件不存在，wildcard 会将其从 dep_files 中移除
dep_files := $(wildcard $(dep_files))


# 定义默认目标 test，它依赖于 objs 中列出的所有目标文件（a.o, b.o, c.o）
# 当运行 make 时，会首先构建这些目标文件，然后使用 gcc 将它们链接成可执行文件 test
test: $(objs)
	gcc -o test $^  # $^ 表示所有依赖文件（即 a.o b.o c.o）


# 如果 dep_files 不为空（即存在依赖文件），则包含这些依赖文件
# 依赖文件通常由 gcc 的 -MD -MF 选项生成，用于自动处理头文件依赖
ifneq ($(dep_files),)
include $(dep_files)
endif


# 定义如何从 .c 文件生成 .o 文件的规则
# $@ 表示目标文件（如 a.o），$< 表示第一个依赖文件（如 a.c）
# -c 选项表示只编译不链接，-o 指定输出文件名
# -MD 选项生成依赖文件，-MF 指定依赖文件的名称（如 .a.o.d）
%.o : %.c
	gcc -c -o $@ $< -MD -MF .$@.d


# 定义 clean 目标，用于删除所有 .o 文件和可执行文件 test
clean:
	rm *.o test


# 定义 distclean 目标，用于删除所有依赖文件（如 .a.o.d, .b.o.d, .c.o.d）
distclean:
	rm $(dep_files)


.PHONY: clean

 看注释应该能看得懂

虽然 %.o : %.c 规则中只显式指定了 .c 文件作为依赖，但通过 gcc 的 -MD -MF 选项，Makefile 能够自动检测 .h 文件的更新并重新编译。

CFLAGS：编译参数

示例

CFLAGS = -Werror -Iinclude

通过CFLAGS配置了两个作用：

• -Werror：将所有警告视为错误，确保代码质量。

• -Iinclude：将 include 目录添加到头文件搜索路径中。

 CFLAGS 可以帮助更好地控制编译过程，确保代码的正确性和可维护性

2.4 解析Makefile

*通用Makefile设计思想:

1.在顶层和子目录Makefile文件中确定要编译的文件、目录，比如：

顶层Makefile：文件、目录
子目录Makefile：文件

obj-y += main.o
obj-y += a/

Makefile 文件总是被 Makefile.build 包含的。

2.在 Makefile.build 中设置编译规则，有 3 条编译规则：

i. 怎么编译子目录？ 进入子目录编译:

$(subdir-y):
	make -C $@ -f $(TOPDIR)/Makefile.build

ii. 怎么编译当前目录中的文件？

%.o : %.c
	$(CC) $(CFLAGS) $(EXTRA_CFLAGS) $(CFLAGS_$@) -Wp,-MD,$(dep_file) -c -o $@ $<

iii. 当前目录下的.o和子目录下的built-in.o要打包起来到顶层目录

built-in.o : $(cur_objs) $(subdir_objs)
	$(LD) -r -o $@ $^

 3. 顶层Makefile中把顶层目录的built-in.o链接成APP：

$(TARGET) : built-in.o
	$(CC) $(LDFLAGS) -o $(TARGET) built-in.o

一个通用的Makefile：

1. 顶层目录的Makefile
2. 顶层目录的Makefile.build
3. 各级子目录的Makefile

源码分析（看注释）：

Makefile：

CROSS_COMPILE = # 交叉编译工具头,如：arm-linux-gnueabihf-
AS      = $(CROSS_COMPILE)as # 把汇编文件生成目标文件
LD      = $(CROSS_COMPILE)ld # 链接器，为前面生成的目标代码分配地址空间，将多个目标文件链接成一个库或者一个可执行文件
CC      = $(CROSS_COMPILE)gcc # 编译器，对 C 源文件进行编译处理，生成汇编文件
CPP    = $(CC) -E
AR      = $(CROSS_COMPILE)ar # 打包器，用于库操作，可以通过该工具从一个库中删除或则增加目标代码模块
NM     = $(CROSS_COMPILE)nm # 查看静态库文件中的符号表

STRIP       = $(CROSS_COMPILE)strip # 以最终生成的可执行文件或者库文件作为输入，然后消除掉其中的源码
OBJCOPY  = $(CROSS_COMPILE)objcopy # 复制一个目标文件的内容到另一个文件中，可用于不同源文件之间的格式转换
OBJDUMP = $(CROSS_COMPILE)objdump # 查看静态库或则动态库的签名方法

# 共享到sub-Makefile
export AS LD CC CPP AR NM
export STRIP OBJCOPY OBJDUMP

# -Wall ： 允许发出 GCC 提供的所有有用的报警信息
# -O2 : “-On”优化等级
# -g : 在可执行程序中包含标准调试信息
# -I : 指定头文件路径（可多个）
CFLAGS := -Wall -O2 -g
CFLAGS += -I $(shell pwd)/include

# LDFLAGS是告诉链接器从哪里寻找库文件，这在本Makefile是链接最后应用程序时的链接选项。
LDFLAGS :=

# 共享到sub-Makefile
export CFLAGS LDFLAGS

# 顶层路径
TOPDIR := $(shell pwd)
export TOPDIR

# 最终目标
TARGET := test

# 本次整个编译需要源 文件 和 目录
# 这里的“obj-y”是自己定义的一个格式，和“STRIP”这些一样，*但是 一般内核会搜集 ”obj-”的变量*
obj-y += main.o # 需要把当前目录下的 main.c 编进程序里
obj-y += sub.o # 需要把当前目录下的 sub.c 编进程序里
obj-y += subdir/ # 需要进入 subdir 这个子目录去寻找文件来编进程序里，具体是哪些文件，由 subdir 目录下的 Makefile 决定。
#obj-y += $(patsubst %.c,%.o,$(shell ls *.c))

# 第一个目标
all : start_recursive_build $(TARGET)
    @echo $(TARGET) has been built !

# 处理第一个依赖，**转到 Makefile.build 执行**
start_recursive_build:
    make -C ./ -f $(TOPDIR)/Makefile.build

# 处理最终目标，把前期处理得出的 built-in.o 用上
$(TARGET) : built-in.o
    $(CC) -o $(TARGET) built-in.o $(LDFLAGS)

# 清理
clean:
    rm -f $(shell find -name "*.o")
    rm -f $(TARGET)

# 彻底清理
distclean:
    rm -f $(shell find -name "*.o")
    rm -f $(shell find -name "*.d")
    rm -f $(TARGET)

Makefile.build

注意，include 命令，相对路径为 执行本 Makefile.build 的路径

# 伪目标
PHONY := __build
__build:

# 清空需要的变量
obj-y :=
subdir-y :=
EXTRA_CFLAGS :=

# 包含同级目录Makefile
# 这里要注意，相对路径为 执行本 Makefile.build 的路径
include Makefile

# 获取当前 Makefile 需要编译的子目录的目录名
# obj-y := a.o b.o c/ d/
# $(filter %/, $(obj-y))   : c/ d/
# __subdir-y  : c d
# subdir-y    : c d
__subdir-y	:= $(patsubst %/,%,$(filter %/, $(obj-y)))
subdir-y	+= $(__subdir-y)

# 把子目录的目标定为以下注释
# built-in.o d/built-in.o
subdir_objs := $(foreach f,$(subdir-y),$(f)/built-in.o)

# 获取当前目录需要编进程序的文件名作为，并写为目标
# a.o b.o
cur_objs := $(filter-out %/, $(obj-y))
# 使修改头文件 .h 后，重新make后可以重新编译（重要）
dep_files := $(foreach f,$(cur_objs),.$(f).d)
# 列出存在的文件
dep_files := $(wildcard $(dep_files))

ifneq ($(dep_files),)
  include $(dep_files)
endif


PHONY += $(subdir-y)

# 第一个目标
__build : $(subdir-y) built-in.o

# 优先编译 子目录的内容
$(subdir-y):
	make -C $@ -f $(TOPDIR)/Makefile.build

# 链接成 目标
built-in.o : $(cur_objs) $(subdir_objs)
	$(LD) -r -o $@ $^

dep_file = .$@.d

# 生成 cur_objs 目标
%.o : %.c
	$(CC) $(CFLAGS) $(EXTRA_CFLAGS) $(CFLAGS_$@) -Wp,-MD,$(dep_file) -c -o $@ $<

.PHONY : $(PHONY)

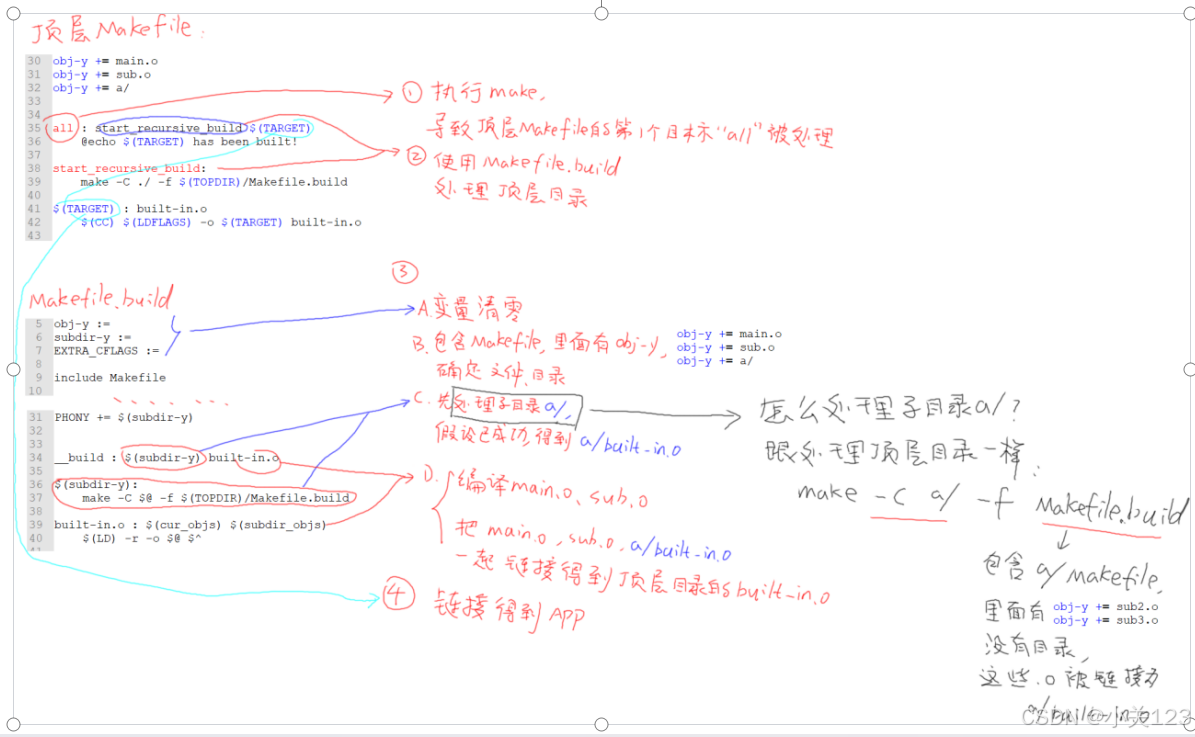

形象化：

流程：

1. 各级子目录的Makefile

参考

# 可以不添加下面两个变量
EXTRA_CFLAGS  :=
CFLAGS_test.o :=

obj-y += test.o
obj-y += subdir/

• obj-y += file.o 表示把当前目录下的file.c编进程序里，
• obj-y += subdir/ 表示要进入subdir这个子目录下去寻找文件来编进程序里，是哪些文件由subdir目录下的Makefile决定。
• EXTRA_CFLAGS, 它给当前目录下的所有文件(不含其下的子目录)设置额外的编译选项, 可以不设置
• CFLAGS_xxx.o, 它给当前目录下的xxx.c设置它自己的编译选项, 可以不设置

注意

1. "subdir/"中的斜杠"/"不可省略
2. 顶层Makefile中的CFLAGS在编译任意一个.c文件时都会使用
3. CFLAGS EXTRA_CFLAGS CFLAGS_xxx.o 三者组成xxx.c的编译选项


2.顶层目录的Makefile
主要作用：

1. 整个工程的参数初期定义：架构、工具链、编译工具、编译参数、需要导出的变量等等
2. 定义最终目标
3. 跳转到 Makefile.build

3.顶层目录的Makefile.build **

注意：该文件虽然放在顶层，但是也是提供给各级子目录使用的。
主要功能：

• 把某个目录及它的所有子目录中、需要编进程序去的文件都编译出来，把各个subdir/built-in.o和当前目录的目标 .o 合并打包为当前目录的built-in.o 。

使用提示

• 执行"make"来编译，执行 make clean 来清除，执行 make distclean 来彻底清除。
