逐次逼近型ADC（SAR ADC）原理深度解析：二进制搜索如何实现精准量化
引言
在众多ADC架构中，逐次逼近型（Successive Approximation Register, SAR） ADC凭借其高精度、低功耗和适中的转换速度，成为工业控制、医疗设备和传感器系统的首选。本文将深入拆解其核心工作原理，揭示其如何通过"二进制搜索算法"实现高效精准的模数转换。
一、SAR ADC的核心结构

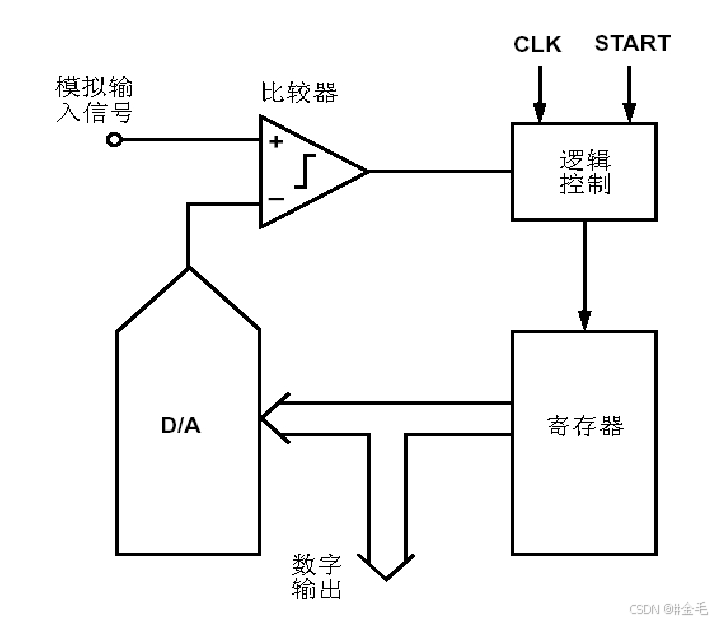

1.1 硬件组成框图
关键组件：
- 采样保持电路（S/H）：冻结输入信号
- 数模转换器（DAC）：生成试探电压
- 高速比较器：判定输入电压与DAC输出的大小关系
- SAR逻辑单元：执行二进制搜索算法
二、工作原理：二进制搜索的硬件实现
2.1 转换流程（以4位ADC为例）
| 步骤 | SAR寄存器状态 | DAC输出（V） | 比较结果 | 最终位决策 |
|---|---|---|---|---|
| 1 | 1000 | Vref/2 | Vin > ? | MSB=1 |
| 2 | 1100 | 3Vref/4 | Vin < ? | 第二位=0 |
| 3 | 1010 | 5Vref/8 | Vin > ? | 第三位=1 |
| 4 | 1011 | 11Vref/16 | Vin < ? | LSB=0 |
动态演示（假设Vref=5V，Vin=3.2V）：
- 第1次比较：DAC输出2.5V → 3.2V>2.5V → MSB保持1
- 第2次比较：试探2.5+1.25=3.75V → 3.2V<3.75V → 第二位设为0
- 第3次比较：试探2.5+0.625=3.125V → 3.2V>3.125V → 第三位设为1
- 第4次比较：试探3.125+0.3125=3.4375V → 3.2V<3.4375V → LSB设为0
最终输出：1010（对应3.125V，量化误差0.075V）
三、关键技术特性
3.1 转换时间计算
- 转换周期数 = 位数（N） + 采样保持时间
- 例：12位ADC，时钟频率1MHz
理论转换时间 = 12 cycles × 1μs = 12μs → 实际约83kSPS
3.2 精度影响因素
- DAC线性度：积分非线性（INL）直接导致跳码
- 比较器迟滞：输入噪声可能引发误判
- 参考电压稳定性：Vref波动会系统性改变量化结果
3.3 速度瓶颈分析
- DAC建立时间：电容阵列充放电速度
- 比较器响应时间：通常需5-10ns稳定
- 逻辑延迟：现代CMOS工艺可做到亚纳秒级
四、SAR ADC的独特优势
- 无流水线延迟：适合多通道轮询采样
- 低功耗设计：仅在转换时消耗能量（适合电池供电设备）
- 抗干扰能力：采样后立即冻结输入信号
- 面积效率：比Flash ADC节省90%以上比较器数量
五、典型应用场景
5.1 工业传感器接口
- 压力传感器：16位SAR ADC（如ADS1115）
- 温度采集：内置SAR ADC的MCU（STM32L4系列）
5.2 医疗电子
- 血氧仪：通过SAR ADC量化光电二极管信号
- 便携监护仪：24位高精度版本（AD7760）
5.3 消费电子
- 触控屏：电容变化量检测（通常12位分辨率）
- 智能手表：心率传感器信号数字化
六、设计优化策略
6.1 降低噪声干扰
- 模拟前端设计：
- 添加RC低通滤波器（截止频率=信号带宽×2）
- 使用差分输入结构抑制共模噪声
- PCB布局：
- 分离模拟/数字地平面
- 缩短采样电容走线长度
6.2 提升动态性能
- 过采样技术：4×过采样可提升1位有效分辨率
- 抖动注入（Dithering）：改善小信号线性度
6.3 前沿技术发展
- 异步SAR ADC：去除时钟约束，提升能效比
- 混合架构：SAR+ΣΔ组合实现更高速度与精度
- MEMS集成：在传感器芯片内直接集成ADC
结语
SAR ADC通过巧妙的二进制搜索机制，在速度与精度之间找到了优雅的平衡点。随着工艺进步（如28nm CMOS）和算法优化，其分辨率已突破18位，转换速率迈向10MSPS。理解其底层原理，将帮助工程师在IoT、可穿戴设备等新兴领域设计出更高效的数据采集系统。
思考题：若要将SAR ADC用于超声波成像（需>1GHz采样率），现有技术瓶颈是什么？可能的突破方向有哪些？
动手实验推荐：
使用Arduino Uno（内置10位SAR ADC）测量光敏电阻值，观察不同采样率下的噪声水平变化。可通过以下代码优化采样精度：
void setup() {
analogReference(EXTERNAL); // 使用外部基准电压
Serial.begin(115200);
}
void loop() {
int sum = 0;
for(int i=0; i<16; i++){ // 16次过采样
sum += analogRead(A0);
delayMicroseconds(10); // 等待DAC稳定
}
Serial.println(sum >> 2); // 等效12位输出
}
希望这篇深度解析能让您透彻理解SAR ADC的工作原理与应用精髓！如需特定应用场景的扩展分析，欢迎进一步探讨。
