5.2 Dataless transaction flows

 本节给出了无数据事务的互连协议流的示例。

5.2.1 Dataless transaction without memory update

 下图显示MakeUnique 事务。

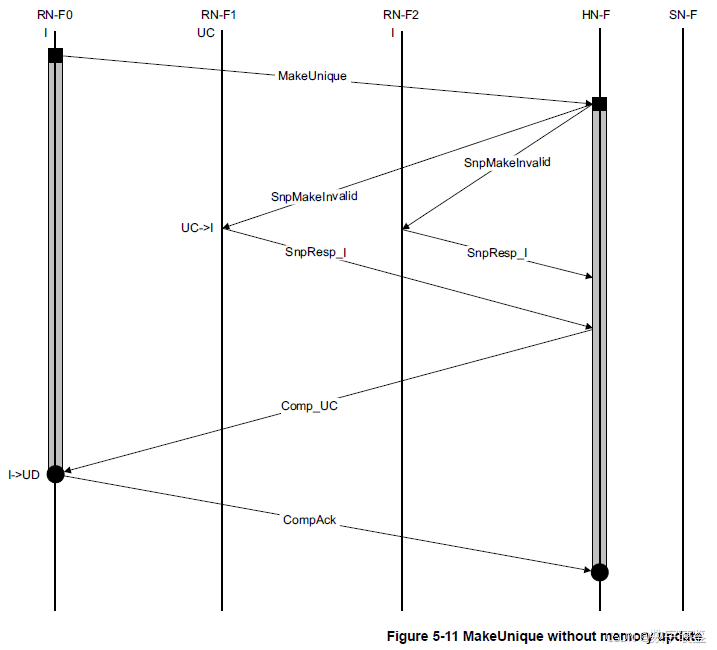

图无内存更新的 MakeUnique事务流的步骤如下：

1. RN-F0 向 HN-F 发送 MakeUnique 请求。
2. HN-F 向 RN-F1 和 RN-F2 发送 SnpMakeInvalid 请求。RN-F1 的缓存行状态从 UC 转变为 I。
3. RN-F1 和 RN-F2 向 HN-F 返回 SnpResp_I。
4. HN-F 向 RN-F0 发送 Comp_UC。RN-F0 的缓存行状态从 I 转变为 UD。
5. RN-F0 向 HN-F 发出 CompAck 响应以指示事务完成。

5.2.2 Dataless transaction with memory update

下图是一个 CleanUnique 事务示例。

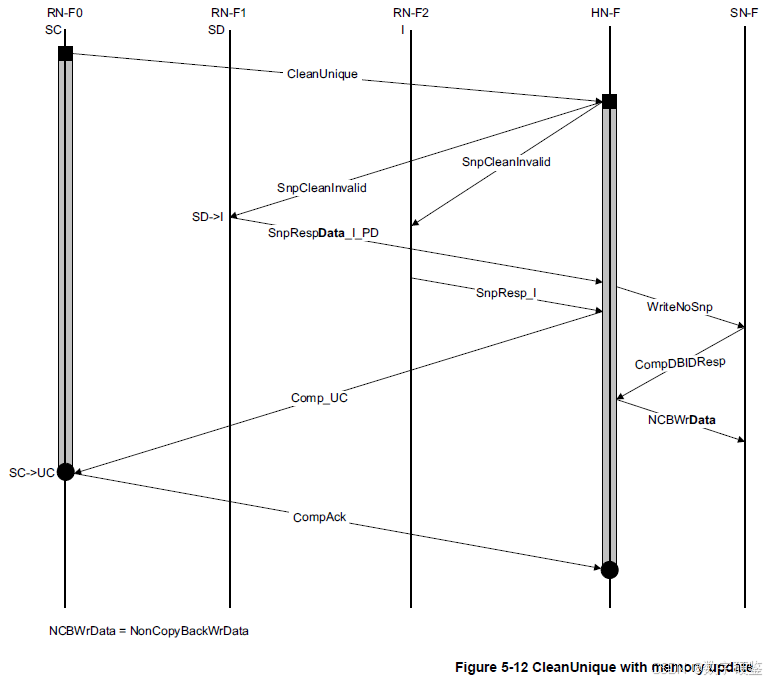

图中CleanUnique与内存更新事务流程的步骤如下：

1. RN-F0向HN-F发送CleanUnique请求。
2. HN-F向RN-F1和RN-F2发送SnpCleanInvalid请求。RN-F1缓存行状态从SD转换为I。
3. RN-F1向HN-F返回SnpRespData_I_PD。HN-F向SN-F发送WriteNoSnp。
4. RN-F2向HN-F返回SnpResp_I。HN-F现在可以向RN-F0发送Comp_UC。RN-F0缓存行状态从SC转换为UC。与此同时，SN-F向HN-F返回CompDBIDResp。HN-F随后向SN-F发送NCBWrData。
5. RN-F0 向 HN-F 发出 CompAck 响应以指示事务完成。

5.2.3 Persistent CMO with snoop and separate Comp and Persist

在这个CleanSharedPersistSep事务流程的例子中，持久性点（PoP，Point of Persistence）位于SN-F。

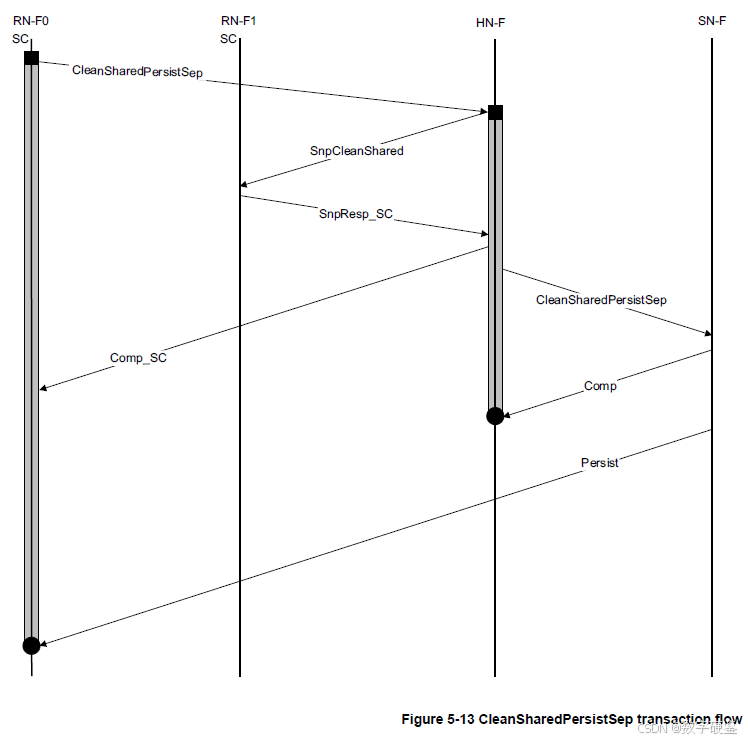

CleanSharedPersistSep事务流程的步骤如下：

1. RN-F0向HN-F发送CleanSharedPersistSep请求。
2. HN-F向RN-F1发送SnpCleanShared请求。
3. RN-F1向HN-F发送SnpResp_SC。
4. HN-F向RN-F0发送Comp_SC。
5. HN-F在完成所有被窥探的脏数据的writing back后，将CleanSharedPersistSep发送给SN-F（如果有的话）。（如果在窥探后有任何脏数据返回给HN-F，HN-F需要先完成将这些数据写回SN-F。 只有在此之后，HN-F才能向SN-F发出CleanSharedPersistSep请求。）
6. SN-F向HN-F返回Comp响应。SN-F直接向RN-F0发送Persist响应，以指示请求已到达PoP，并且来自同一位置的任何先前写入的数据已推送到PoP。

5.2.4 Evict transaction

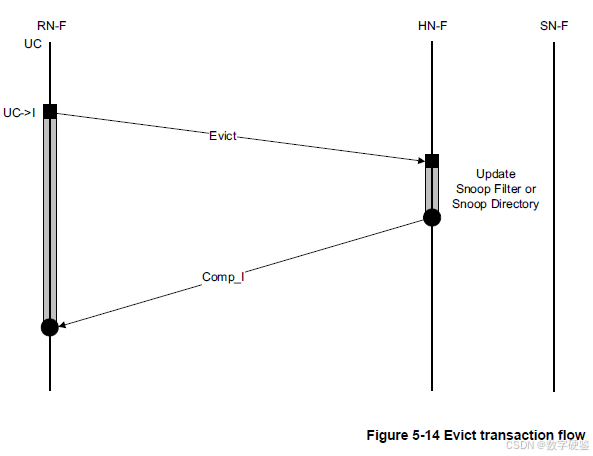

下图显示了驱逐事务的流程。
Evict请求是一个提示。 HN-F可以在不更新Snoop Filter或SnoopDirectory的情况下给出Comp响应。

1. RN-F0缓存行状态从UC转换为I，并向HN-F发送Evict请求。HN-F接收并分配该请求。
2. HN-F返回Comp_I响应并释放该请求。 RN-F0释放该请求。

请求者的缓存状态必须在发送Evict消息之前更改为Invalid。
