基于Babylon.js的Shader入门三（让Shader中的纹理动起来）

news 来源：原创 2025/5/20 20:01:10

本来是做一个纹理偏移的效果，不过感觉应该很无聊，最后觉得还是做一个FlipBook效果吧，该效果使用了一张5*5的爆炸动画序列纹理，如下：

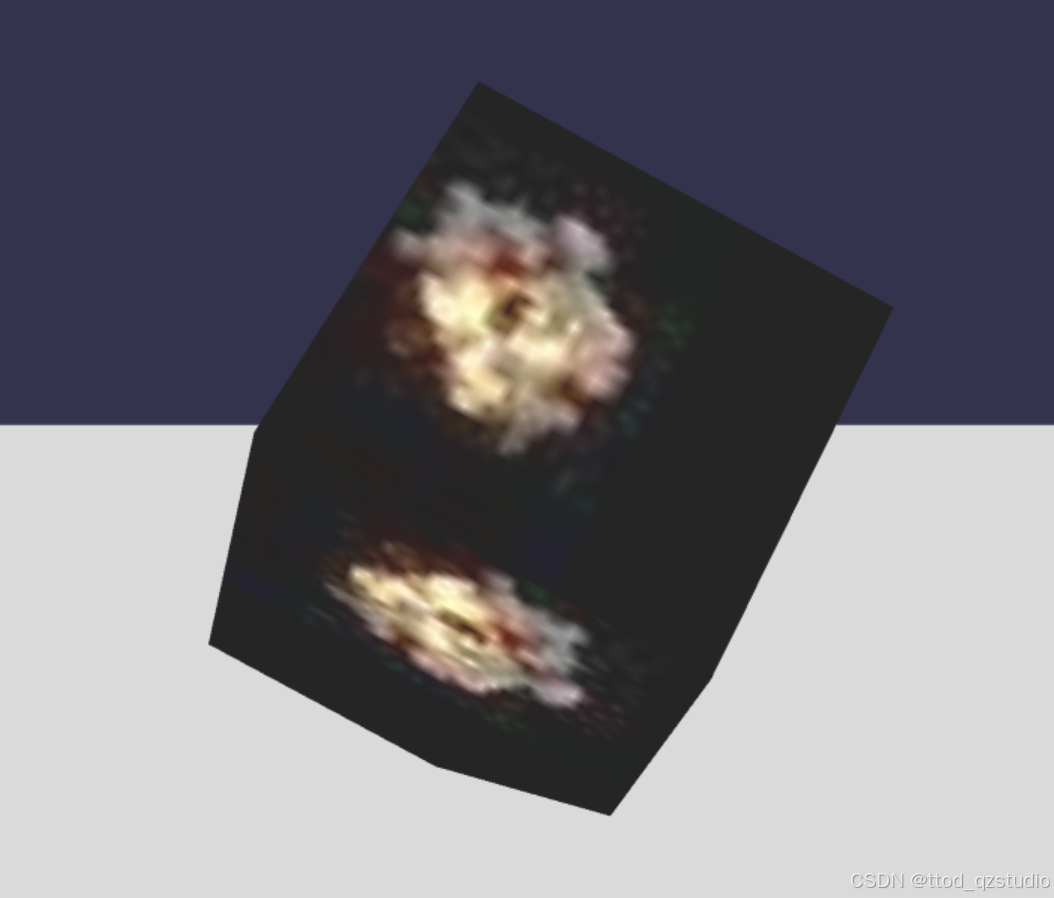

最终呈现效果参考：

该部分内容的顶点着色器与 Babylon.js的Shader入门二（让Shader使用一个纹理）中的内容没有区别(即本次顶点着色器名称为FlipBook.vertex.fx与上一篇中的BaseTexture.vertex.fx内容相同)，下面直接展示片元着色器的内容改变。

片元着色器

FlipBook.fragment.fx文件内容：

precision highp float;

uniform sampler2D textureSampler;   // 5x5 动画序列纹理
uniform float rows;                 // 序列帧行数
uniform float cols;                 // 序列这列数
uniform float time;                 // 时间变量，用于控制动画播放

varying vec2 vUV;

void main() {
    // 计算总帧数
    float totalFrames = rows * cols;

    // 根据时间计算当前帧索引
    float frameIndex = mod(time * 10.0, totalFrames); // 假设每秒播放 10 帧
    frameIndex = floor(frameIndex);

    // 计算当前帧的行列索引
    float rowIndex = floor(frameIndex / cols);
    float colIndex = mod(frameIndex, cols);

    // 计算纹理坐标偏移
    vec2 frameSize = vec2(1.0 / cols, 1.0 / rows); // 每帧的纹理大小
    vec2 offset = vec2(colIndex * frameSize.x, 1.0 - (rowIndex + 1.0) * frameSize.y); // 注意 Y 轴方向

    // 调整纹理坐标
    vec2 flipbookUV = vUV * frameSize + offset;

    // 采样纹理
    vec4 color = texture2D(textureSampler, flipbookUV);
    gl_FragColor = color;
}

JavaScript 实现

在 Babylon.js 中，你需要将时间变量 time 传递给 Shader，并更新它的值。

创建 ShaderMaterial

const shaderMaterial = new BABYLON.ShaderMaterial("shader", scene,
    "./src/Shader/FlipBook",
    {
        attributes: ["position", "uv"],
        uniforms: ["worldViewProjection", "textureSampler", "time"], // 添加 time 变量
    });

// 加载纹理
const texture = new BABYLON.Texture("path/to/texture.png", scene);
shaderMaterial.setTexture("textureSampler", texture);

// 初始化时间变量
let time = 0;
shaderMaterial.setFloat("time", time);
//设置爆炸序列图片行数
shaderMaterial.setFloat("rows", 5);
//设置爆炸序列图片列数
shaderMaterial.setFloat("cols", 5);

// 创建网格并应用材质
const mesh = BABYLON.MeshBuilder.CreateBox("box", {}, scene);
mesh.material = shaderMaterial;

更新时间变量

在渲染循环中更新 time 变量，并传递给 Shader。

scene.registerBeforeRender(() => {
    time += scene.getEngine().getDeltaTime() / 1000; // 更新时间，单位为秒
    shaderMaterial.setFloat("time", time);
});

原理说明

(1) 动画帧索引计算

根据时间 time 和帧率（如每秒 10 帧）计算当前帧索引 frameIndex。
使用 mod 和 floor 函数确保帧索引在有效范围内（0 到 24，因为 5x5 纹理有 25 帧）。

(2) 行列索引计算

根据帧索引 frameIndex 计算当前帧的行索引 rowIndex 和列索引 colIndex。
行索引：rowIndex = floor(frameIndex / cols)
列索引：colIndex = mod(frameIndex, cols)

(3) 纹理坐标调整

每帧的纹理大小：frameSize = vec2(1.0 / cols, 1.0 / rows)
计算当前帧的纹理坐标偏移：offset = vec2(colIndex * frameSize.x, 1.0 - (rowIndex + 1.0) * frameSize.y)
- 注意 Y 轴方向需要翻转，因为纹理坐标的原点在左下角。
调整纹理坐标：flipbookUV = vUV * frameSize + offset
