LDR6500在Type-C转DP视频双向互传方案

LDR6500在Type-C转DP视频双向互传方案中扮演着核心角色，以下是对该方案的详细解析：

一、LDR6500芯片概述

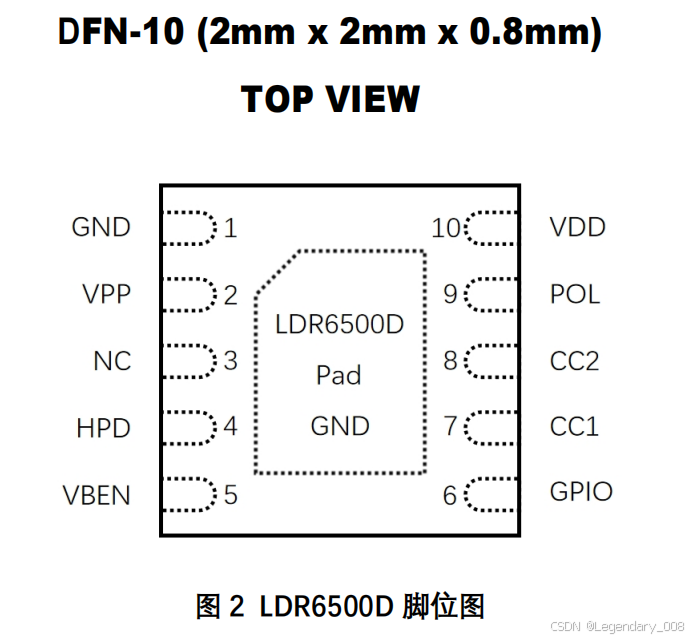

LDR6500是乐得瑞科技针对USB Type-C标准中的Bridge设备而开发的USB-C DRP（Dual Role Port，双角色端口）接口USB PD（Power Delivery，功率传输）通信芯片。该芯片集成了Type-C接口和DisplayPort（DP）转换功能，为实现手机、笔记本电脑等智能设备与外设之间的高效投屏连接提供了可能。其采用DFN-10_2X2封装，外围电路精简，有助于显著减少产品整体尺寸和成本。

二、技术原理
协议支持：LDR6500支持USB PD 2.0协议，并兼容USB PD 3.0，同时支持DisplayPort Alt Mode（替代模式）。USB PD协议负责充电和数据传输的协商，而DisplayPort Alt Mode则允许Type-C接口在特定条件下转换为DP信号，实现视频和音频的传输。
硬件设计：在硬件层面，LDR6500内置了必要的电路和逻辑，以检测Type-C接口的连接状态，并根据需要切换为DP模式。这包括信号转换电路、时钟生成电路等，以确保DP信号的稳定传输。
软件配置：除了硬件设计外，还需要通过软件对LDR6500进行配置。这包括设置DP模式的参数（如分辨率、刷新率等），以及处理与外设之间的通信协议。

三、应用场景
笔记本电脑连接显示器：现代笔记本电脑普遍采用Type-C接口，然而部分新设备可能未配备DP接口。通过使用Type-C转DP线，用户可以将笔记本电脑连接到DP显示器或投影仪上，实现高清视频输出。
移动设备投屏：一些平板电脑和智能手机也采用了Type-C接口，用户可以通过Type-C转DP线将其连接到外部显示器，实现大屏显示或投屏功能，提升观影、游戏等体验。
游戏主机连接大屏：一些游戏主机如任天堂Switch等，也可以通过Type-C转DP线连接到显示器上，提升游戏体验。

四、优势特点
高清视频传输：LDR6500 Type-C转DP线支持高分辨率和高刷新率，能够提供更加细腻和流畅的画面显示效果。
接口兼容性：Type-C接口和DP接口的广泛普及，使得Type-C转DP线具有极高的兼容性，能够连接多种设备。
便捷性：Type-C转DP线无需额外的DP物理端口，简化了设备连接的复杂性，提高了使用的便捷性。
充电管理：LDR6500的充电管理功能确保了手机在投屏的同时能够保持足够的电量，延长了使用时间。
双向投屏：这款线材支持双向投屏功能，即不仅可以将Type-C设备的内容投屏到DP设备上，还可以将DP设备的内容反向投屏到Type-C设备上。这一功能打破了传统投屏技术的单向限制，为用户提供了更加灵活和多样化的使用方式。
综上所述，LDR6500在Type-C转DP视频双向互传方案中展现出了卓越的性能和广泛的应用前景。无论是手机投屏、电脑连接显示器还是游戏主机连接大屏，LDR6500都能为用户提供卓越的性能和稳定的体验。
