高性价比8位4通道同时工作1.25GS/s单通道最高5GS/s

一、概述

        PCIe8911是一款针对高速数据采集而设计的4通道5GS/s采样数字化仪，可配置1、2或4个  通道同步采样，单通道最高采样率5GS/s， 模拟带宽高达500MHz；模块触发方式灵活，可设置部、通道或系统同步等触发采集；模块的每个输入通道拥独立的A/D转换器和独立的程控放大器，配合主机和驱动软件，能方便地捕捉和分析瞬态信号、带宽模拟信号：配备了容量高达2GB的板 载或内存，极大的板载内存保证即使在高采样率下也可进行长时间记录。
        PCIe8911配备了8位高线性度的AD转换器，是无线通讯、雷达/声纳、超声、图形成像等高力态范围应用的理想选择。

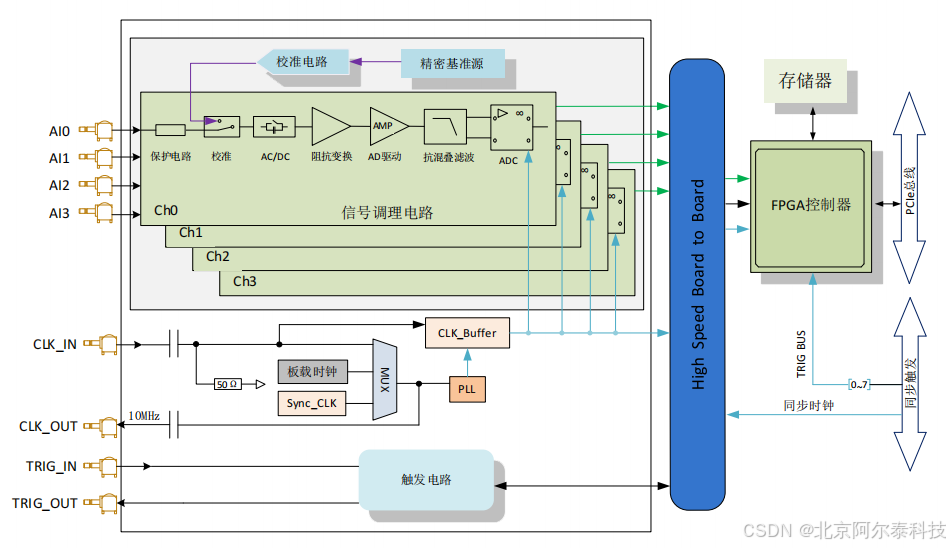

二、系统框图

三、主要指标

AI模拟量输入	ADC分辨率	8Bit
	输入通道	4通道单端模拟输入
	可编程输入电压范围	±0.8V、±8V
	偏置范围	支持满量程偏置调节
	最高实时采样率	单通道5GS/s， 双通道每通道2.5GS/s， 四通道每通道1.25GS/s
	模拟输入带宽	500MHz
	存储器深度	板载2GB内存
	采集模式	支持连续采样和有限点采样
	耦合方式	直流耦合、交流耦合
	触发源	软件触发、外触发、同步信号触发、通道触发
	输入阻抗	1M/50Ω可选
	时钟源	内部时钟、外部时钟
支持软件自动校准
通过同步触发总线接口实现多模块之间同步
PCI Express  2.0  x8标准总线架构

四、支持多卡同步

        PCIe8911多卡同步可以有两种方案，第一：采用主从卡级联，配合使用系统同步总线，

第二：采用共同的外时钟，配合使用系统同步总线。

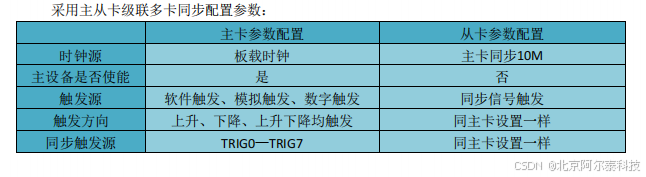

        采用主从卡级联的方案时，主卡和从卡都使用同--个Trigger信号连接，从卡接收主卡输出的
10M参考时钟，经过时钟电路提供给AD采样时钟:主卡一般使用内时钟模式和同步触发之外的其
它触发模式，允许时钟输出，而从卡使用主卡10M时钟模式和同步信号触发模式，不允许时钟输
出：待主卡、从卡按相应的时钟源模式被初始化完成后，先启动所有从卡，由于主卡还没有被启动
没有输出时钟信号及同步触发信号，所以从卡进入等待状态，直到主卡被启动的同时所有的从卡被
启动，即实现了多卡同步启动的功能。

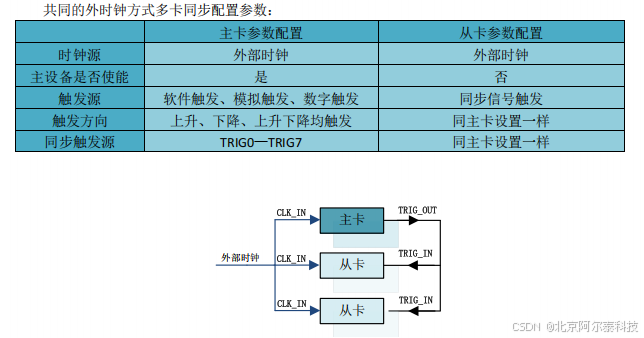

      采用共同的外时钟时，置时钟源为外部时钟源，且所有板卡的所有配置参数应保持一致。连接
好被采信号，启动所有板卡，此时采集卡并不采集，进入等待状态，直到外部时钟信号接入时所有
板卡才开始同时动作。这种连接方式实现了多卡同步启动的功能。
