e2studio开发RA4M2(2)---Programmer烧录程序

概述

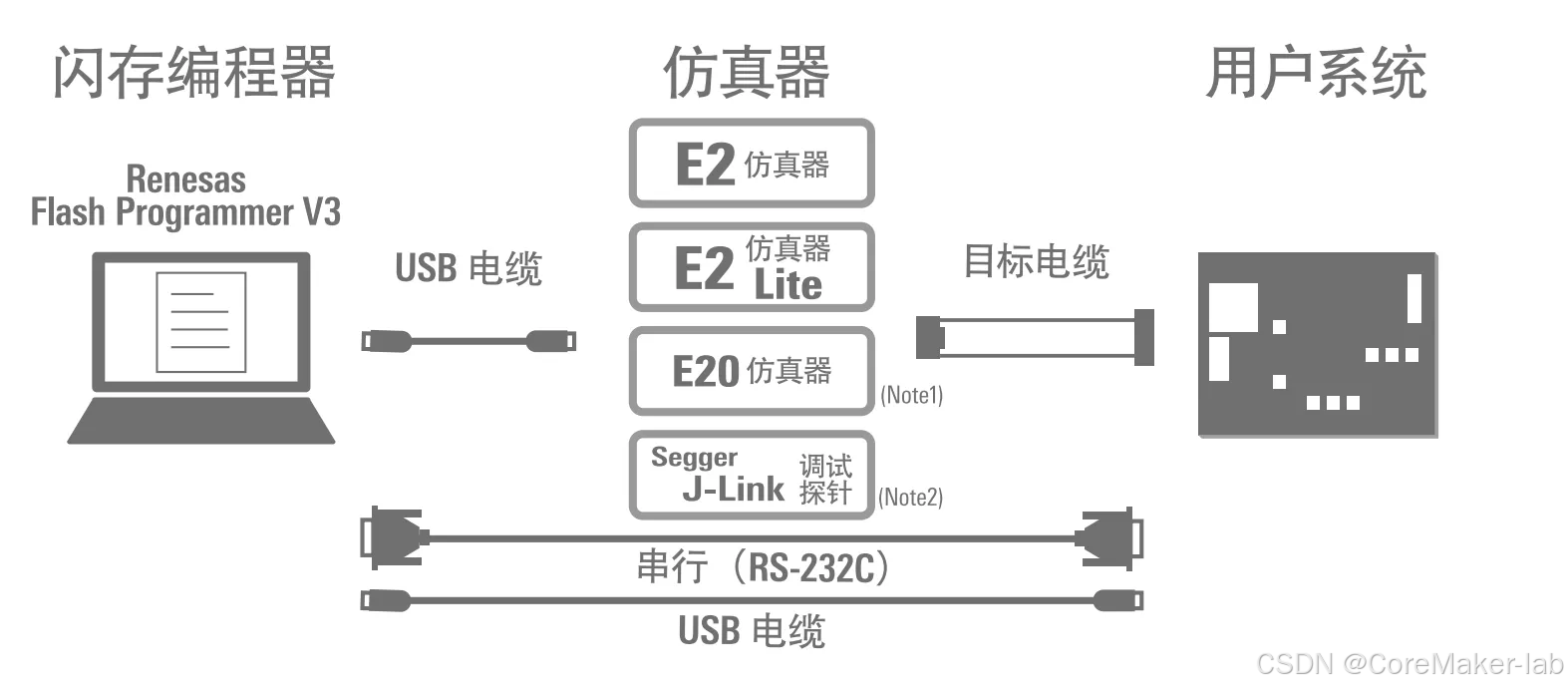

Renesas Flash Programmer是一款支持开发和批量生产阶段写入的软件，具有简单的 GUI，即使是初学者也能简单操作进行写入。
运行环境支持Windows、Linux、macOS。
这里使用Renesas Flash Programmer软件进行下载。
下载链接：

https://www.renesas.cn/zh/software-tool/renesas-flash-programmer-programming-gui

最近在瑞萨RA的课程，需要样片的可以加qun申请：925643491。

视频教学

https://www.bilibili.com/video/BV1N9RHYUEqV/

样品申请

https://www.wjx.top/vm/rCrkUrz.aspx

参考程序

https://github.com/CoreMaker-lab/RA4L1

https://gitee.com/CoreMaker/RA4L1

源码下载

硬件准备

首先需要准备一个开发板，这里我准备的是自己绘制的开发板，需要的可以进行申请。
主控为R7FA4L1BD4CFP

主要特性

● 支持的编程文件格式：Intel HEX（用于 HEX 和 HCUHEX 文件）、Motorola S（用于 HEX 和 HCUHEX 文件）、二进制、RPI（用于RPI 文件）
● 通信接口支持USB、CSI、UART、FINE、SWD
● 校验计算
● 空白检查、擦除、写入、验证、读取、校验和、闪存选项的设置和获取
● 顺序执行多个命令（用于擦除、编程、验证等）
● 同时选择多个编程文件

系统配置

hex文件准备

hex文件格式是一种可以直接烧录到单片机并被其执行的格式。可以通过多种方法生成Hex文件，例如使用各种编译器将C程序或汇编程序转化为hex文件。

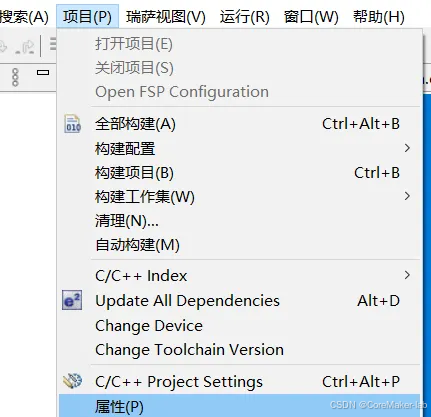

要在e2studio中设置输出hex文件，请按照以下步骤操作：选择项目->属性，然后按照以下配置进行设置。

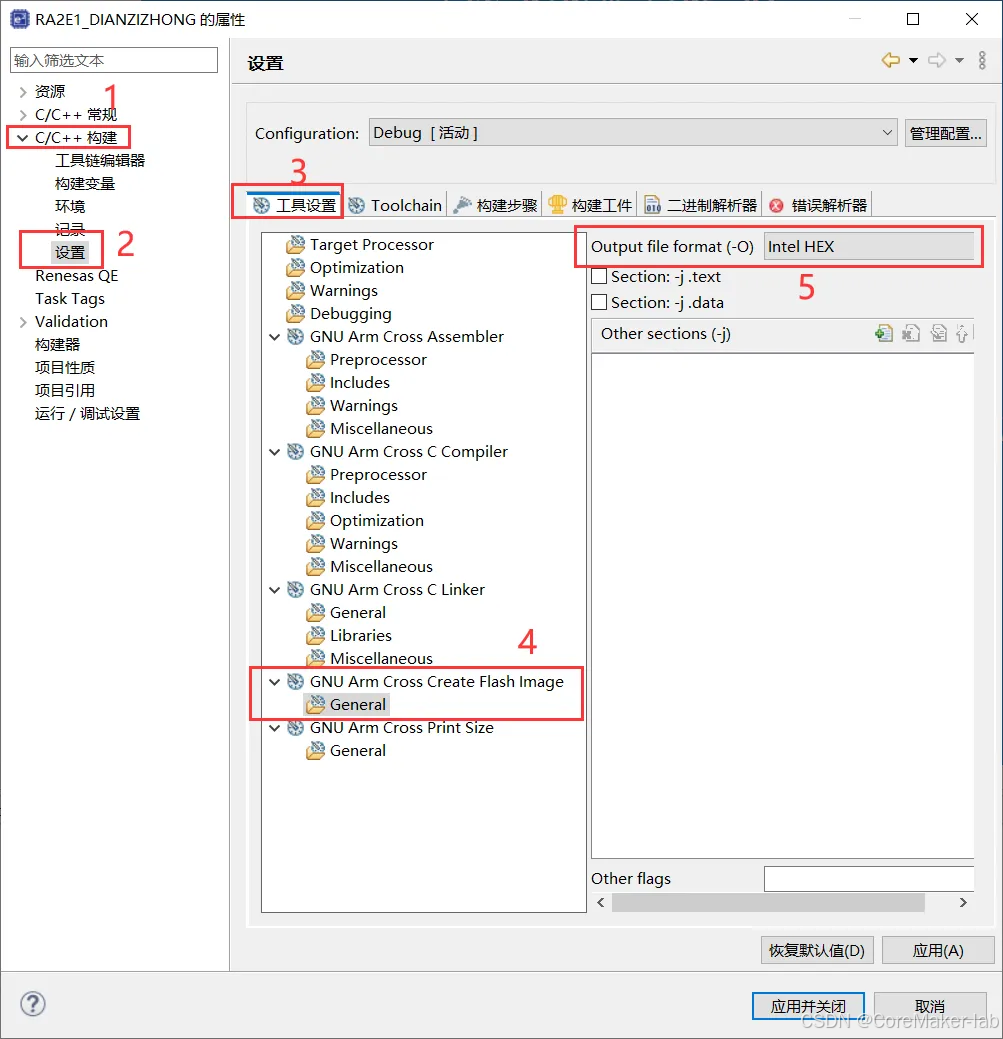

之后选择C/C++构建->设置->工具设置->GNU ARM Cross Create Flash Image->General，在Output file format中选择Intel HEX进行输出HEX文件。

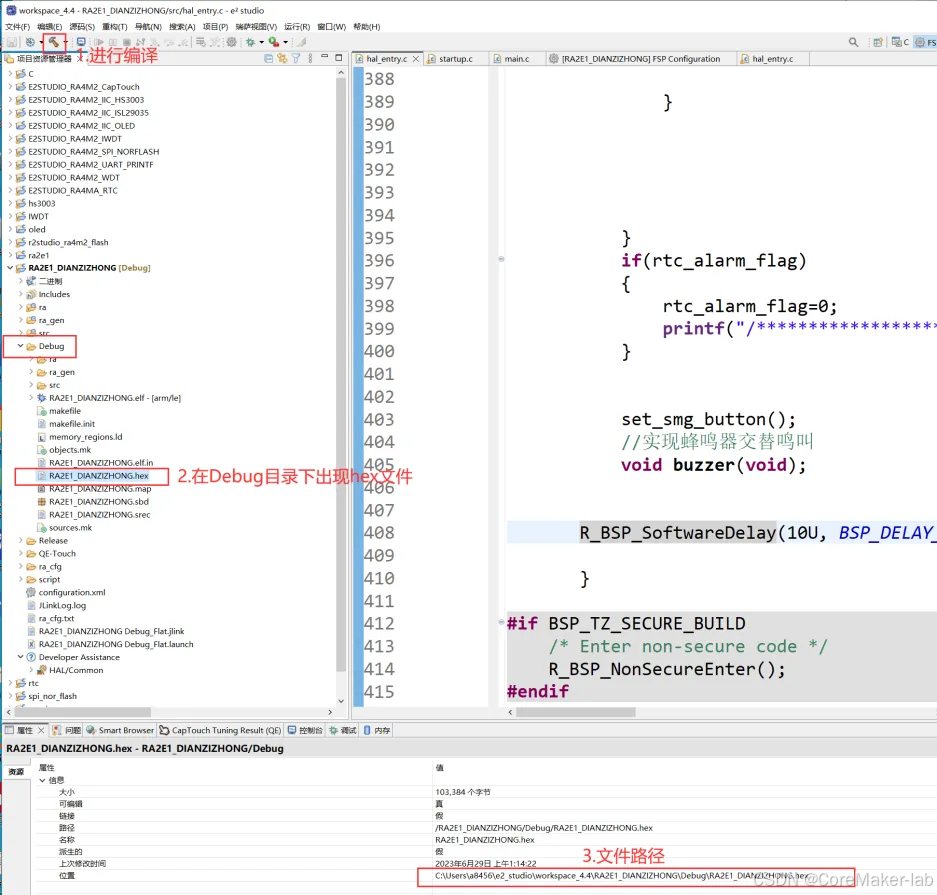

对程序进行重新编译，就会出现hex文件，文件一般在该项目的Debug文件夹中。

BOOT设置

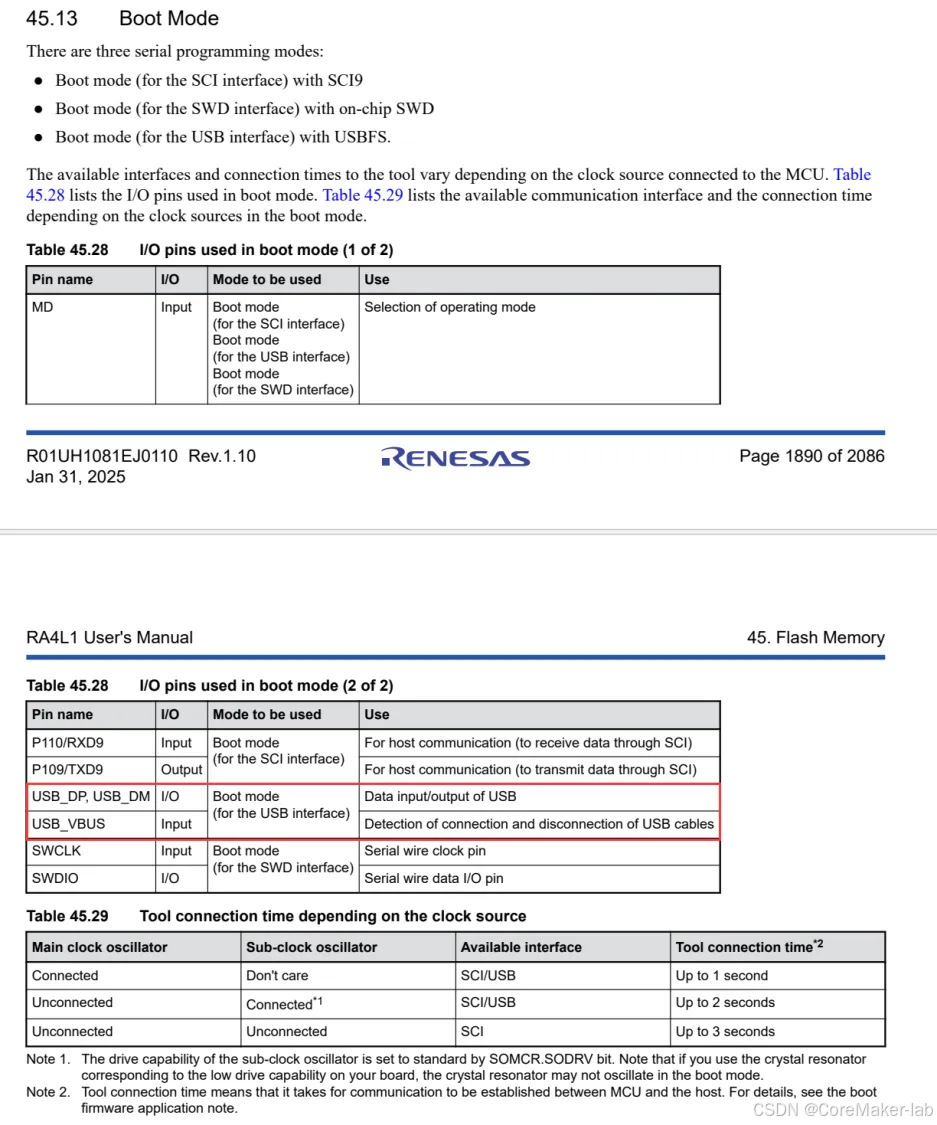

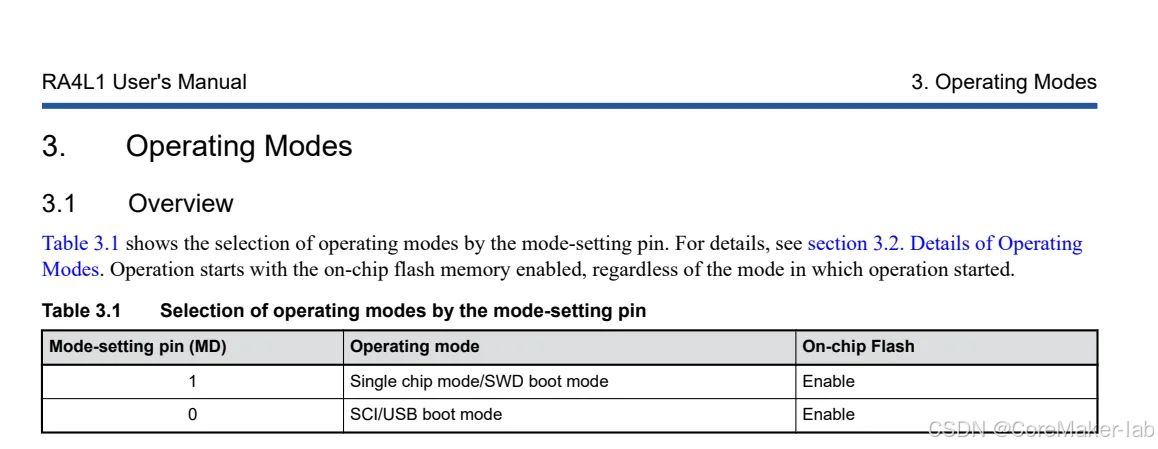

操作模式的切换取决于复位过程中的MD引脚状态：
MD = 1：复位后进入单片模式。
MD = 0：复位后进入SCI引导模式。

串口烧录

串行编程模式包括：
通过SCI9的引导模式（Boot mode with SCI9）。

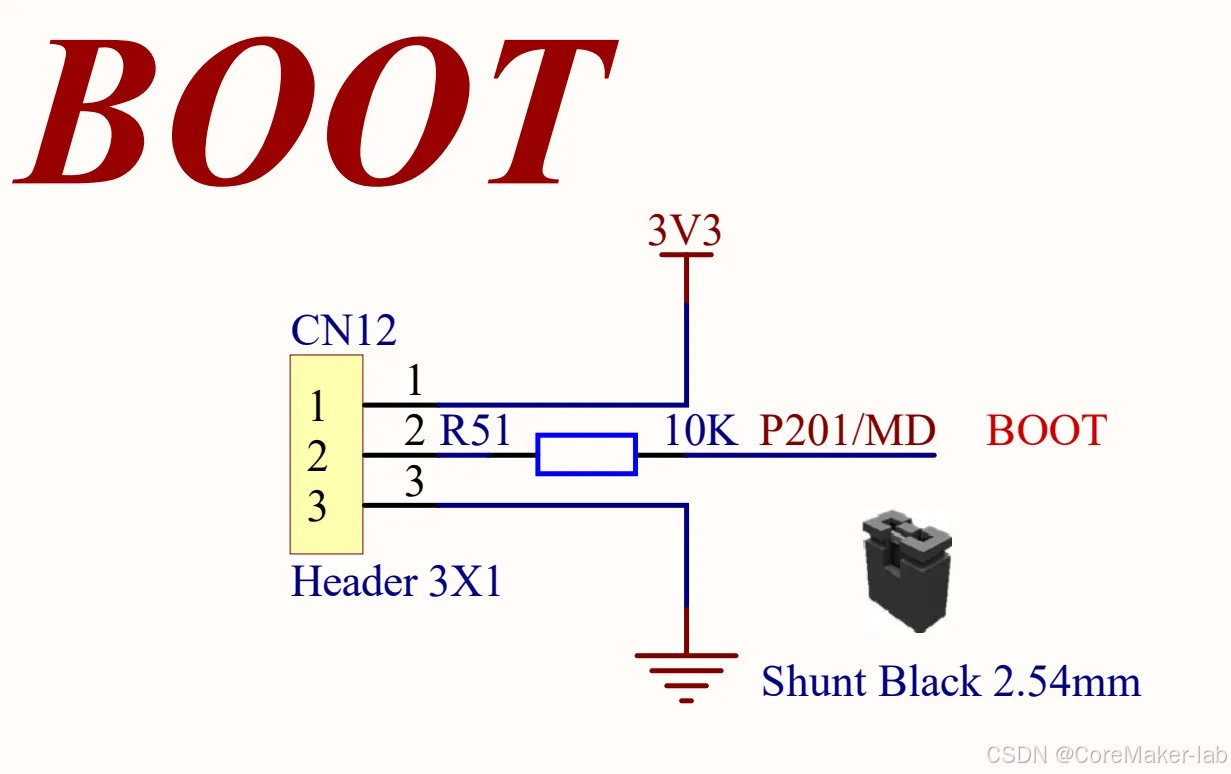

boot模式可以通过跳线帽进行设置。

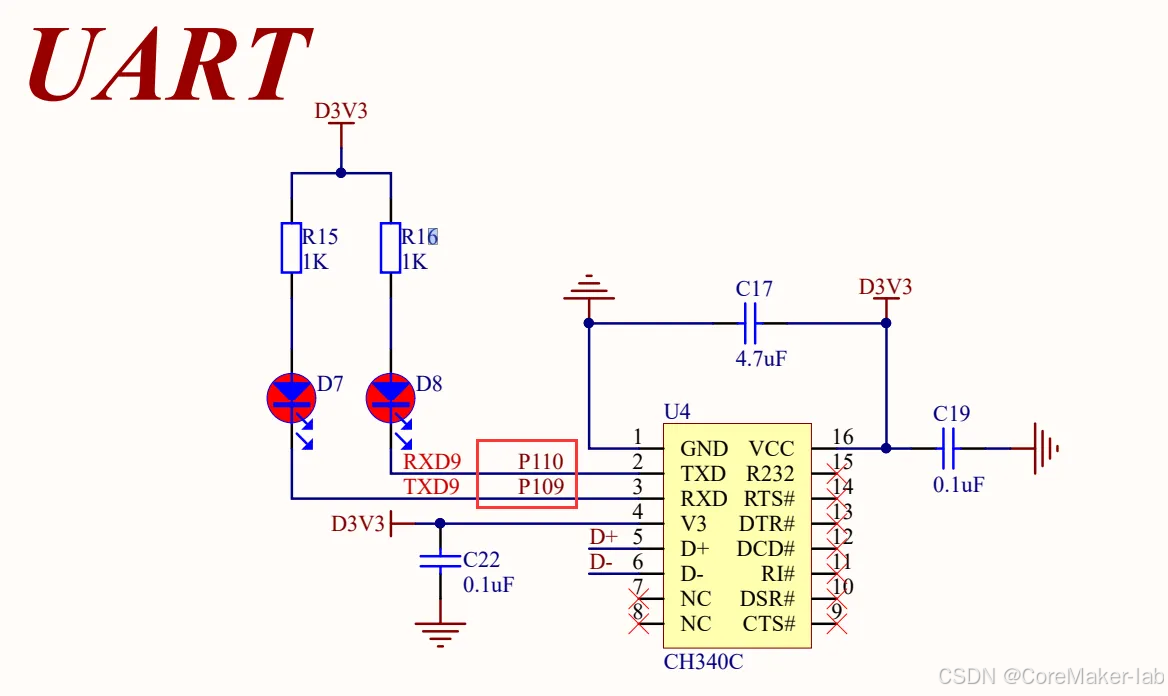

板载已经将P109,P110给连接出来。

打开Renesas Flash Programmer进行烧录。

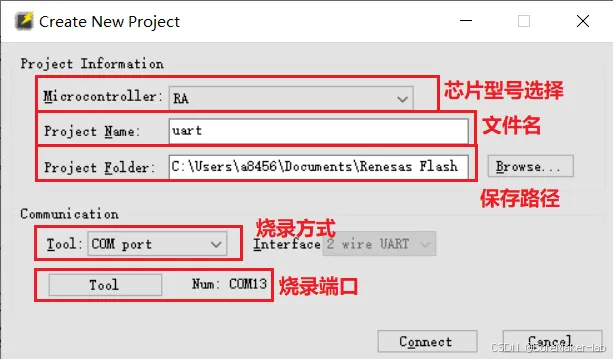

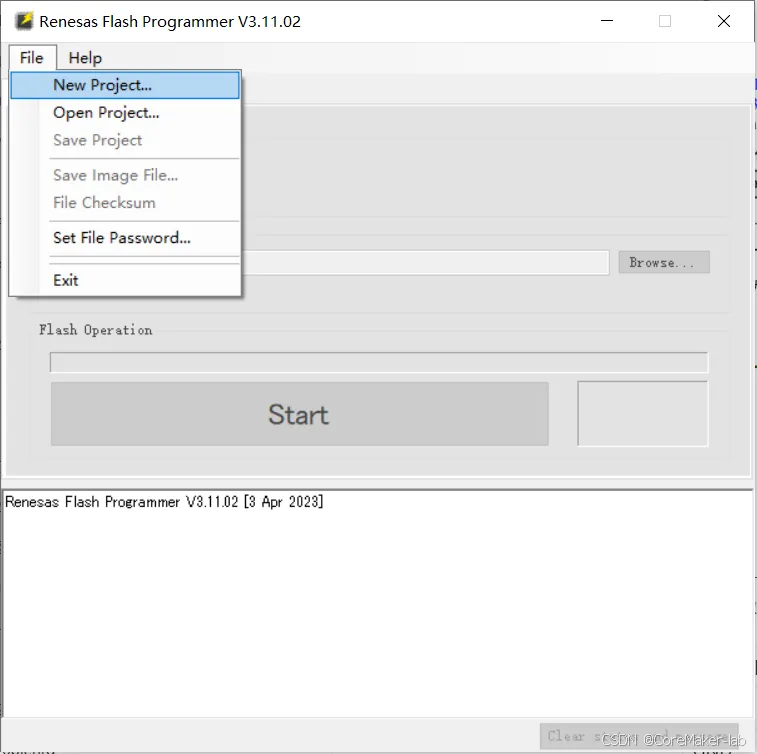

新建一个工程。

烧录设置。

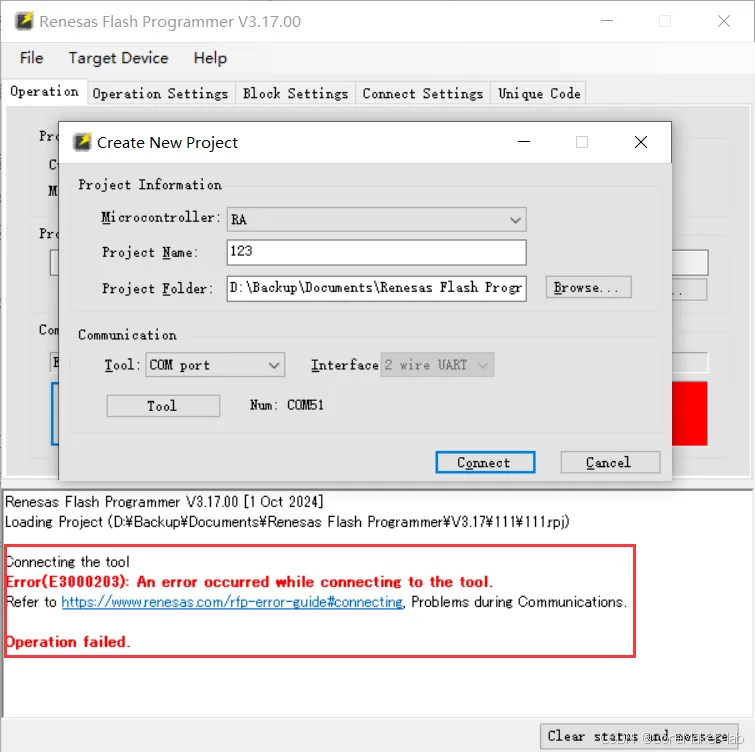

若出现下列报错,需要按一下复位按键,在重新设置即可。

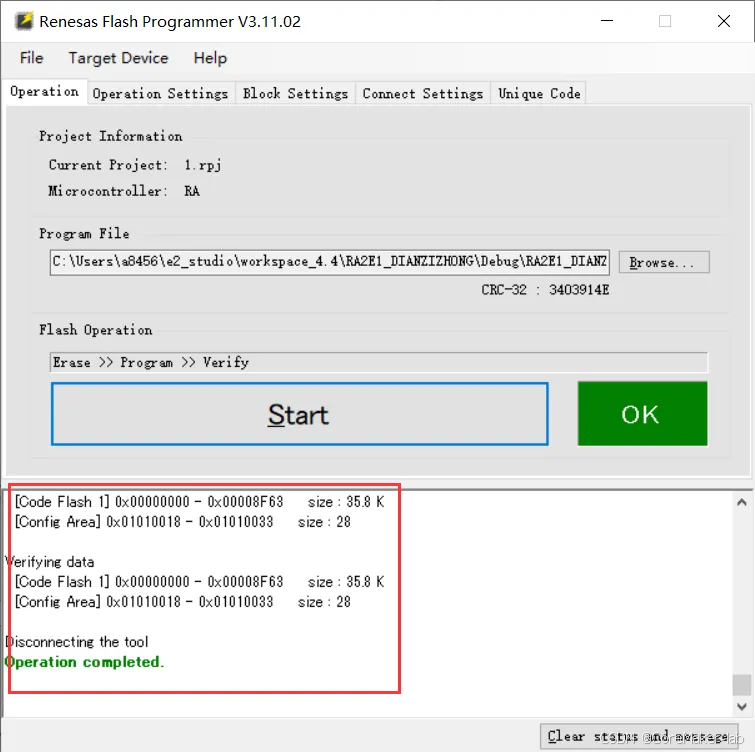

烧录成功如下所示。

USB烧录

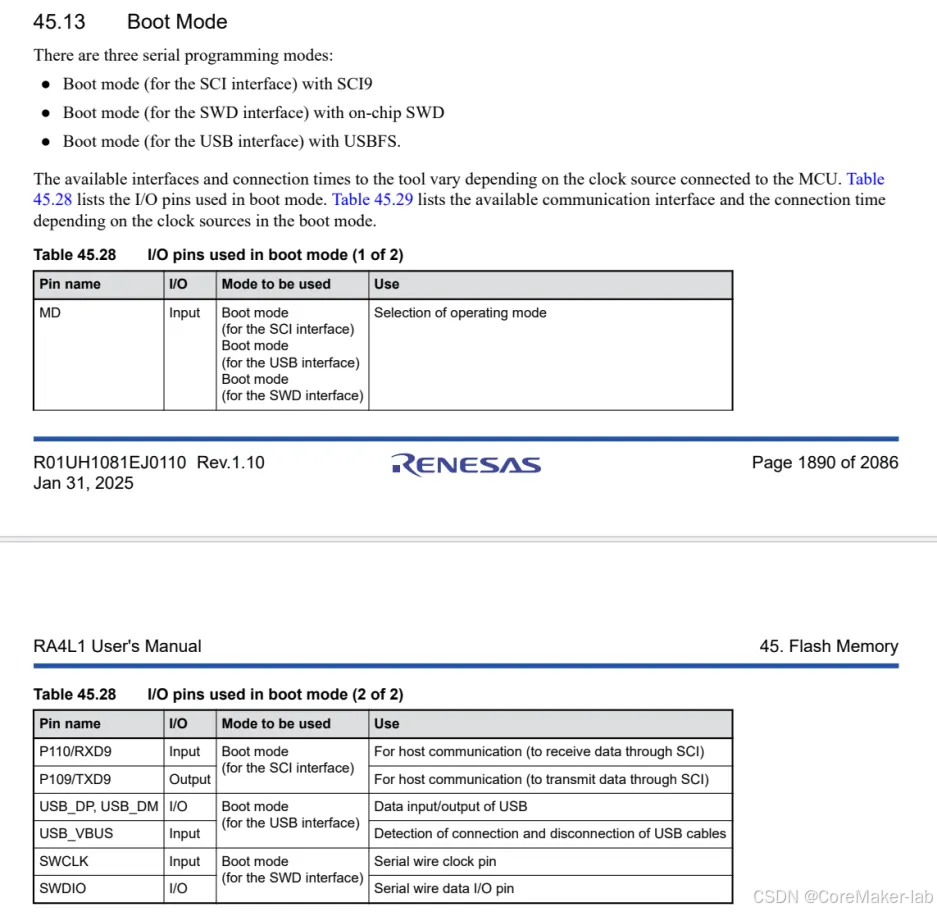

串行编程模式支持USBFS（USB全速接口）模式的Boot模式。

boot模式可以通过跳线帽进行设置。

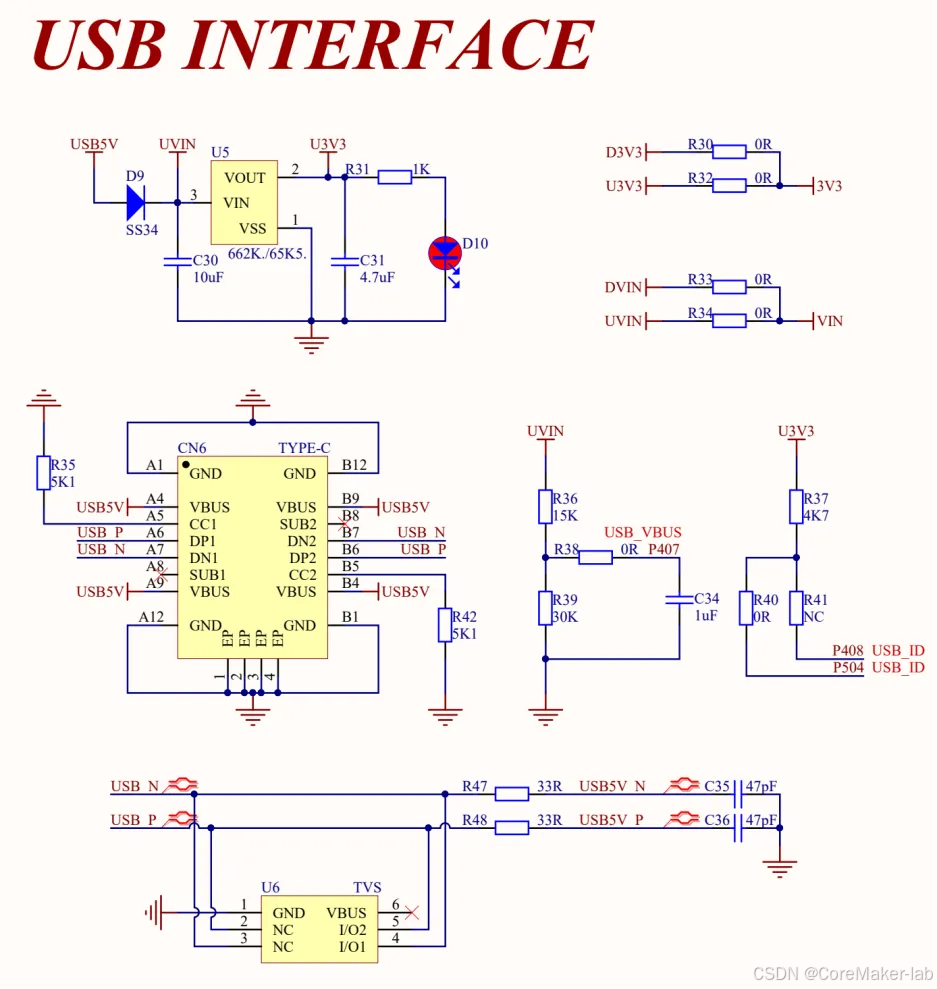

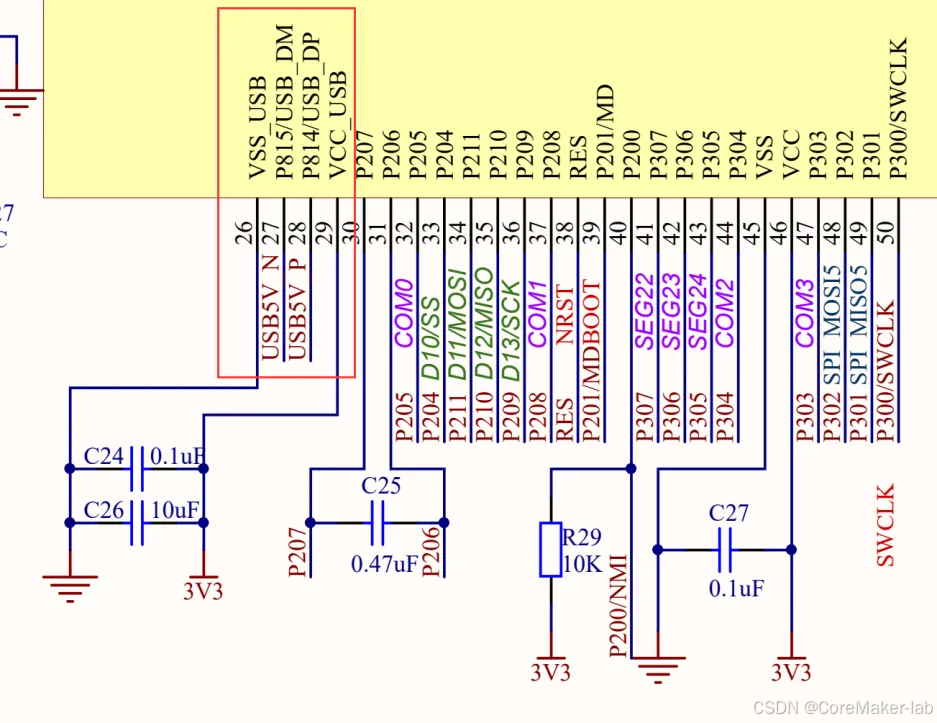

USB模块原理图如下所示。

板载已经将USB_N和USB_P给连接到USB中。

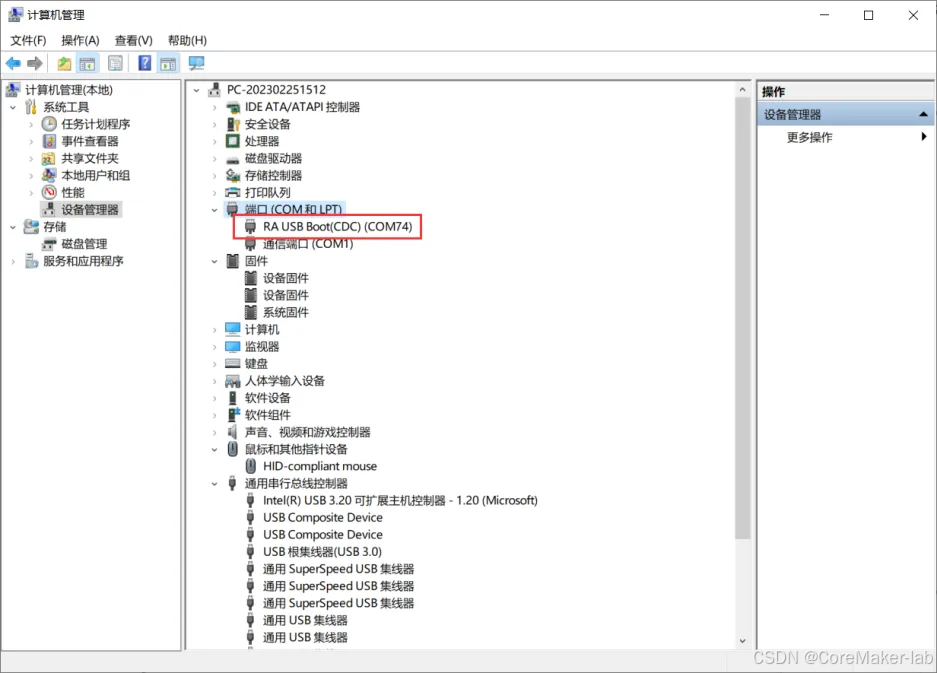

确保USB已经正确连接。

打开Renesas Flash Programmer进行烧录。

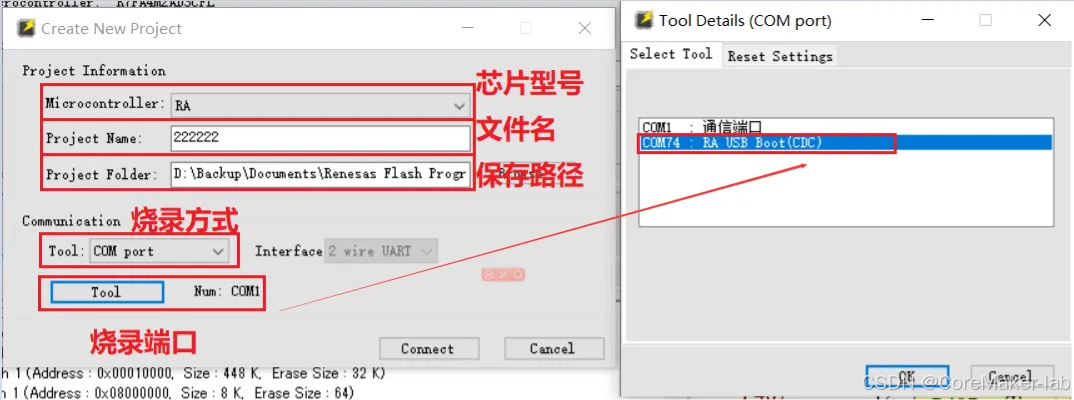

新建一个工程。

烧录设置。

若出现下列报错,需要按一下复位按键,在重新设置即可。

烧录成功如下所示。
