电机主备互投功能优化_多台设备均衡运行

news 来源：原创 2025/5/11 10:27:40

文章目录

前言
一、功能概述
二、程序编写
- 1.需求分析
- 2.编写运行时间累计功能块
- 3.新增数据类型
- - 1.时间排序数据类型
  - 2.水泵控制数据类型
  - 3.水泵切换数据类型
- 4.编程
- - 1.新建DB块
  - 2.新建FB块
  - 3.调用FC块“运行时间累计”
  - 4.计算每台水泵的运行时间
  - 5.计算不同运行时间对应的序号
  - 6.根据序号启动水泵
  - 7.赋值
总结

前言

在上一篇文章西门子PLC常用底层逻辑块分享_电机主备互投中，提出了一种基于西门子SCL语言实现的两台电机主备互投的方法。本文旨在对该方法进行优化，应用场景由2台电机，增加到5台电机，并且要保证每台电机运行时间均衡，基于此，本文提出了基于运行时间自动切换电机的解决方案。

一、功能概述

现场有5台水泵，5台水泵具体的运行过程如下：

每次只有一台水泵运行，运行时需要记录电机的运行时间；
为了确保每台水泵的运行时间均衡，每次启动时，启动运行时间最少的水泵；
每台水泵都有故障信号，当水泵出现故障时能自动切换到下一台运行时间最少的水泵运行；
每台水泵需要有“启动允许”功能，当操作人员允许某台水泵启动时，该水泵才能按要求启动，否则跳过该水泵；
故障出现后，水泵的运行时间需要保持不变，不能丢失。

二、程序编写

1.需求分析

可以根据时间从小到大的顺序，计算出5台电机的运行时间对应的序号，遍历1-5，每次启动都启动序号1对应的电机；
故障信号或不允许启动信号触发后，可将该水泵的运行时间设置为最大值，故障解除后，自动设置为之前记录的正常时间。

2.编写运行时间累计功能块

可参考文章西门子PLC常用底层逻辑块分享_设备运行时间统计
根据该文章可编写FC块“运行时间累计”，并新建数据类型“时钟”。具体步骤这里不再赘述。

3.新增数据类型

1.时间排序数据类型

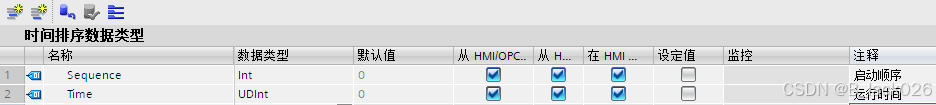

在这里插入图片描述

图1

2.水泵控制数据类型

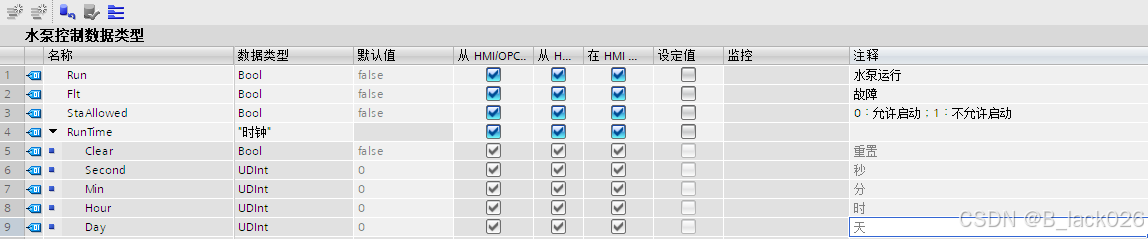

在这里插入图片描述
图2

3.水泵切换数据类型

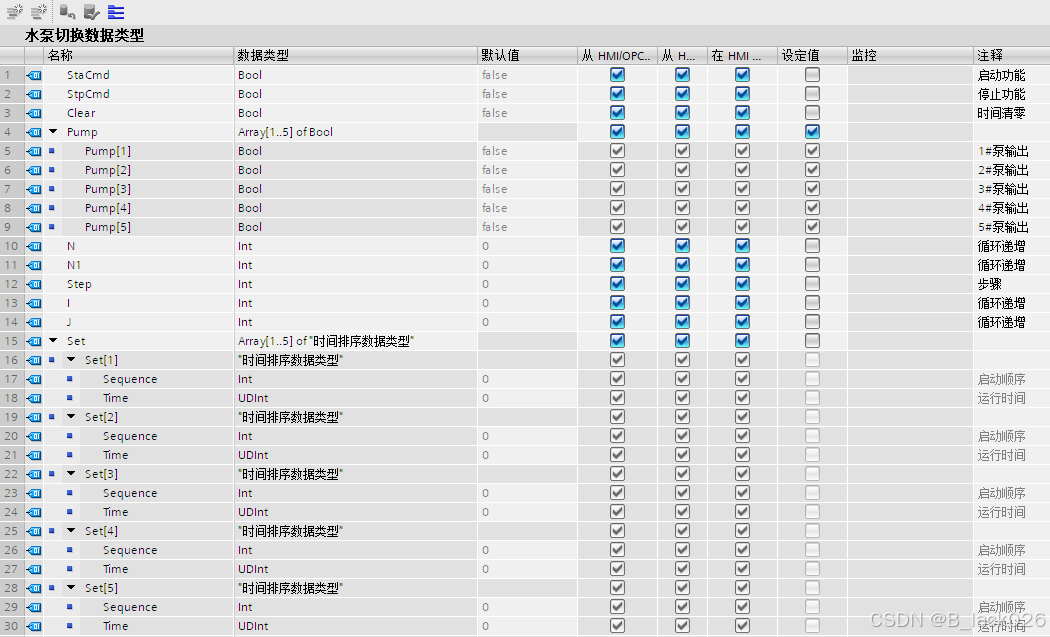

在这里插入图片描述
图3

4.编程

1.新建DB块

新建DB块“水泵控制数据块”，用来存放水泵状态及运行时间等数据。

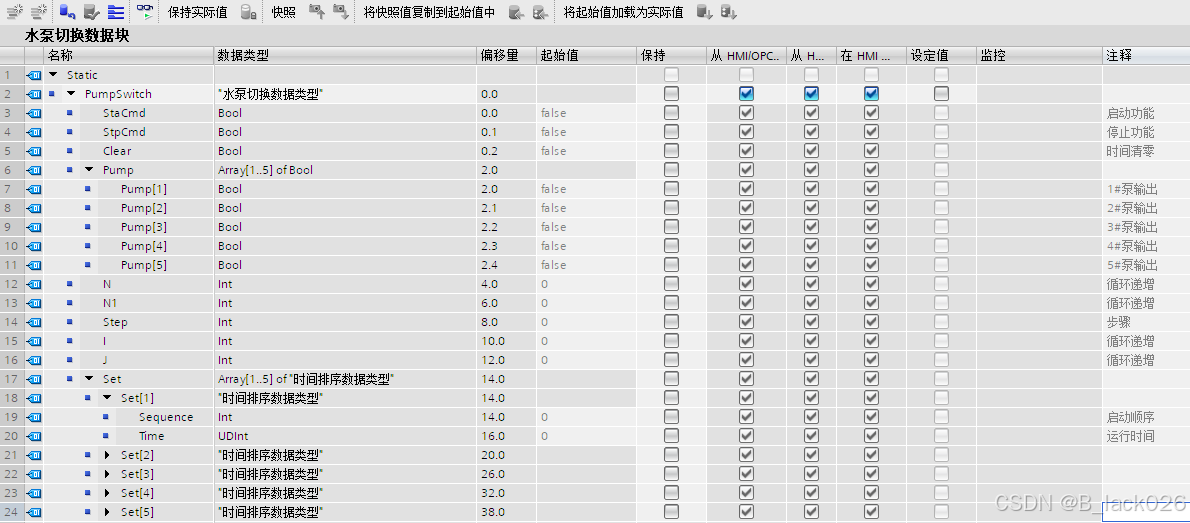

在这里插入图片描述
图4
新建DB块“水泵切换数据块”，用来存放水泵启动顺序等数据。

图5

2.新建FB块

新建FB块“电机根据时间切换”，添加如下变量：

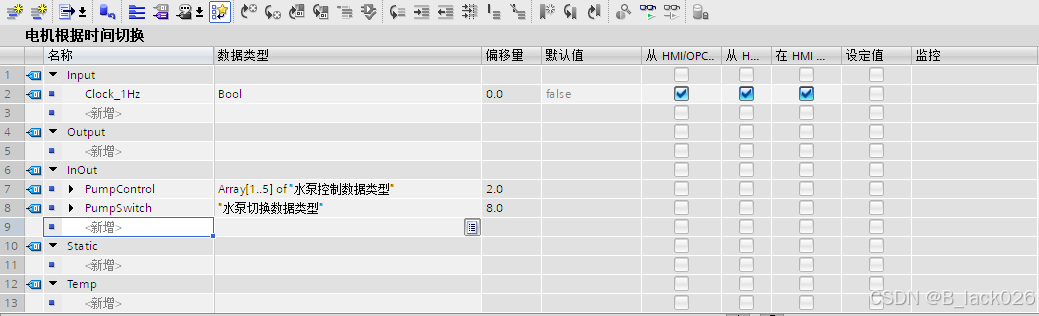

在这里插入图片描述
图6

3.调用FC块“运行时间累计”

"运行时间累计"(Start := #PumpControl[1].Run,
         Clock_1Hz := #Clock_1Hz,
         "Time" := #PumpControl[1].RunTime);

"运行时间累计"(Start := #PumpControl[2].Run,
         Clock_1Hz := #Clock_1Hz,
         "Time" := #PumpControl[2].RunTime);

"运行时间累计"(Start := #PumpControl[3].Run,
         Clock_1Hz := #Clock_1Hz,
         "Time" := #PumpControl[3].RunTime);

"运行时间累计"(Start := #PumpControl[4].Run,
         Clock_1Hz := #Clock_1Hz,
         "Time" := #PumpControl[4].RunTime);

"运行时间累计"(Start := #PumpControl[5].Run,
         Clock_1Hz := #Clock_1Hz,
         "Time" := #PumpControl[5].RunTime);

4.计算每台水泵的运行时间

为方便计算，将运行时间的天、时、分、秒数据合计为秒。
注意，只有在没有故障且允许运行的状态下，时间累计才是正常的。

FOR #PumpSwitch.N := 1 TO 5 DO
    IF NOT #PumpControl[#PumpSwitch.N].Flt
    AND NOT #PumpControl[#PumpSwitch.N].StaAllowed
    THEN
        #PumpSwitch.Set[#PumpSwitch.N]."Time"
        := #PumpControl[#PumpSwitch.N].RunTime.Day * 24 * 60 * 60
        + #PumpControl[#PumpSwitch.N].RunTime.Hour * 60 * 60
        + #PumpControl[#PumpSwitch.N].RunTime.Min * 60
        + #PumpControl[#PumpSwitch.N].RunTime.Second;
    END_IF;
END_FOR;

5.计算不同运行时间对应的序号

// 初始化序号数组
FOR #PumpSwitch.I := 1 TO 5 DO
    #PumpSwitch.Set[#PumpSwitch.I].Sequence := 1; // 初始序号为1
END_FOR;
// 计算每个元素的序号
FOR #PumpSwitch.I := 1 TO 5 DO
    FOR #PumpSwitch.J := 1 TO 5 DO
        IF #PumpSwitch.Set[#PumpSwitch.J]."Time" < #PumpSwitch.Set[#PumpSwitch.I]."Time" THEN
            #PumpSwitch.Set[#PumpSwitch.I].Sequence := #PumpSwitch.Set[#PumpSwitch.I].Sequence + 1; // 遇到更小的数，序号增加
        ELSIF
            (#PumpSwitch.Set[#PumpSwitch.J]."Time" = #PumpSwitch.Set[#PumpSwitch.I]."Time") AND (#PumpSwitch.J < #PumpSwitch.I) THEN
            #PumpSwitch.Set[#PumpSwitch.I].Sequence := #PumpSwitch.Set[#PumpSwitch.I].Sequence + 1; // 处理相同数值的情况，按顺序递增序号
        END_IF;
    END_FOR;
END_FOR;

6.根据序号启动水泵

这里的编程思路参考了文章十、SCL核心应用课项目实战_油漆配料混合工艺控制程序设计（一）

IF NOT #PumpSwitch.StpCmd THEN
    CASE #PumpSwitch.Step OF
        0:
            IF #PumpSwitch.StaCmd THEN
                #PumpSwitch.Step := 1;
            END_IF;
            #PumpSwitch.Pump[1] := 0;
            #PumpSwitch.Pump[2] := 0;
            #PumpSwitch.Pump[3] := 0;
            #PumpSwitch.Pump[4] := 0;
            #PumpSwitch.Pump[5] := 0;
        1:
            IF NOT #PumpControl[1].Run AND NOT #PumpControl[2].Run AND NOT #PumpControl[3].Run AND NOT #PumpControl[4].Run AND NOT #PumpControl[5].Run THEN
                FOR #PumpSwitch.N1 := 1 TO 5 DO
                    IF #PumpSwitch.Set[#PumpSwitch.N1].Sequence = 1 THEN
                        EXIT; // 找到序号为1的运行时间对应的第N1台水泵
                    END_IF;
                END_FOR;
            END_IF;
            IF NOT #PumpControl[#PumpSwitch.N1].Flt AND NOT #PumpControl[#PumpSwitch.N1].StaAllowed THEN
                #PumpSwitch.Pump[#PumpSwitch.N1] := 1;
            ELSE
                #PumpSwitch.Pump[#PumpSwitch.N1] := 0;
                #PumpSwitch.Step := 2;
            END_IF;
        2:
            IF #PumpControl[#PumpSwitch.N1].Flt OR #PumpControl[#PumpSwitch.N1].StaAllowed THEN
                #PumpSwitch.Set[#PumpSwitch.N1]."Time" := 4294967295; // 数据类型UDInt的最大值为4294967295
            END_IF;
            #PumpSwitch.Step := 1;
    END_CASE;
ELSE
    #PumpSwitch.Pump[1] := 0;
    #PumpSwitch.Pump[2] := 0;
    #PumpSwitch.Pump[3] := 0;
    #PumpSwitch.Pump[4] := 0;
    #PumpSwitch.Pump[5] := 0;
    #PumpSwitch.Step := 0;
END_IF;

7.赋值

#PumpControl[1].Run := #PumpSwitch.Pump[1];
#PumpControl[2].Run := #PumpSwitch.Pump[2];
#PumpControl[3].Run := #PumpSwitch.Pump[3];
#PumpControl[4].Run := #PumpSwitch.Pump[4];
#PumpControl[5].Run := #PumpSwitch.Pump[5];

IF #PumpSwitch.Clear THEN
    #PumpControl[1].RunTime.Clear := 1;
    #PumpControl[2].RunTime.Clear := 1;
    #PumpControl[3].RunTime.Clear := 1;
    #PumpControl[4].RunTime.Clear := 1;
    #PumpControl[5].RunTime.Clear := 1;
ELSE
    #PumpControl[1].RunTime.Clear := 0;
    #PumpControl[2].RunTime.Clear := 0;
    #PumpControl[3].RunTime.Clear := 0;
    #PumpControl[4].RunTime.Clear := 0;
    #PumpControl[5].RunTime.Clear := 0;
END_IF;
//按钮自复位，其中"AlwaysFALSE"为CPU默认变量%M1.3
IF NOT "AlwaysFALSE" THEN
    #PumpSwitch.StaCmd := 0;
    #PumpSwitch.StpCmd := 0;
    #PumpSwitch.Clear := 0;
END_IF;
