基础网络安全-K8S 配置Ingress-controller 通过HTTPS处理服务请求
一、前言
在K8S中可以通过service对外暴露服务，由service代表一组pod对外提供服务，同时也提供了通过Ingress-controller组件对外提供服务的方式，Ingress-controller类似于一个反向代理，前端向用户侧提供服务，后端将服务请求转发到每一个service上。而Ingress则在Ingress-controller的基础之上提供了一个用户配置规则的入口。K8S通过Ingress可以提供4层、7层的反向代理，同时具备了将服务绑定到证书上对外通过HTTPS提供安全服务的能力，本文主要记录通过Ingress提供HTTPS服务的配置。
二、组件与访问流程介绍

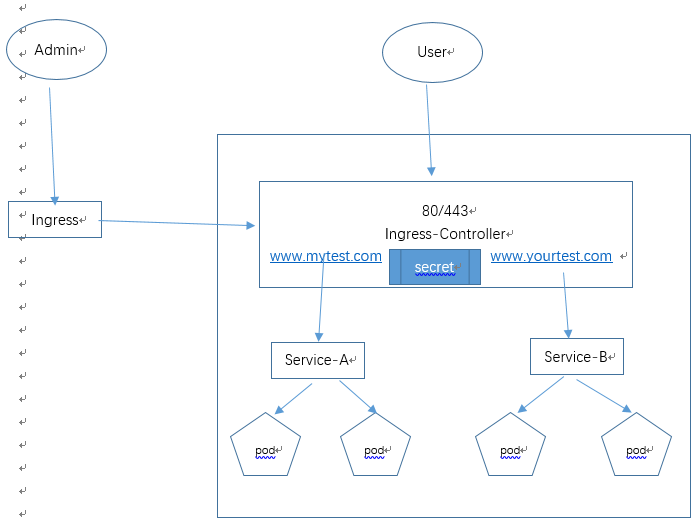

引入Ingress-controller后，如下图所示：
1） Ingress-controller是以容器的方式部署在K8S集群中，ingress-controller底层是以nginx、lvs等方式实现的，目前多选用nginx。
2） Ingress是为用户提供配置规则的一个入口，ingress-controller可以将该配置文件中的规则转换为nginx的规则。
3） Service与未引入ingress-controller时一样，只不过作为ingress中配置的后端服务，而不直接对外提供服务。
4） Secret：与etcd类似，用于在K8S中存储配置相关的信息的，所不同的是secret主要存储一些敏感信息，在该架构中，我们将HTTPS证书存储于secret中，并且在ingress中调用相关的信息。
访问流程：
用户向ingress-controller发起https请求，ingress-controller进行HTTPS证书卸载，并将请求向后端的backend进行转发，转到到某一个service上。
三、配置Ingress-controller提供HTTPS服务
（1） 部署ingress-controller

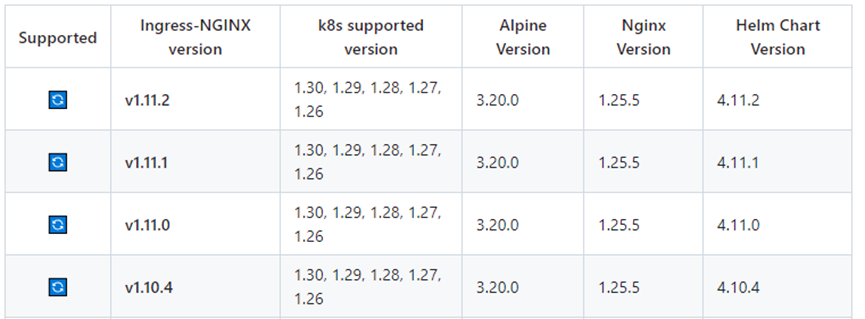

通过yml文件部署，可以参考github的官方说明，网址： https://github.com/kubernetes/ingress-nginx，可以看到有相关的版本说明：
不过由于我的k8s版本为1.16，已经比较老旧了，没有找到完整的yml文件，我从网上相关博客搜索，配合文心一言，组合了一份完整的ingress.yml文件。
[root@k8s-master1 ingress]# cat ingress.yml
apiVersion: v1
kind: Namespace
metadata:
name: ingress-nginx
labels:
app.kubernetes.io/name: ingress-nginx
app.kubernetes.io/part-of: ingress-nginxkind: ConfigMap
apiVersion: v1
metadata:
name: nginx-configuration
namespace: ingress-nginx
labels:
app.kubernetes.io/name: ingress-nginx
app.kubernetes.io/part-of: ingress-nginx
kind: ConfigMap
apiVersion: v1
metadata:
name: tcp-services
namespace: ingress-nginx
labels:
app.kubernetes.io/name: ingress-nginx
app.kubernetes.io/part-of: ingress-nginx
---
kind: ConfigMap
apiVersion: v1
metadata:
name: udp-services
namespace: ingress-nginx
labels:
app.kubernetes.io/name: ingress-nginx
app.kubernetes.io/part-of: ingress-nginxapiVersion: v1
kind: ServiceAccount
metadata:
name: nginx-ingress-serviceaccount
namespace: ingress-nginx
labels:
app.kubernetes.io/name: ingress-nginx
app.kubernetes.io/part-of: ingress-nginx
---
apiVersion: rbac.authorization.k8s.io/v1beta1
kind: ClusterRole
metadata:
name: nginx-ingress-clusterrole
labels:
app.kubernetes.io/name: ingress-nginx
app.kubernetes.io/part-of: ingress-nginx
rules:
- apiGroups:
- ""
resources:
- configmaps
- endpoints
- nodes
- pods
- secrets
verbs:
- list
- watch
- apiGroups:
- ""
resources:
- nodes
verbs:
- get
- apiGroups:
- ""
resources:
- services
verbs:
- get
- list
- watch
- apiGroups:
- ""
resources:
- events
verbs:
- create
- patch
- apiGroups:
- "extensions"
- "networking.k8s.io"
resources:
- ingresses
verbs:
- get
- list
- watch
- apiGroups:
- "extensions"
- "networking.k8s.io"
resources:
- ingresses/status
verbs:
- update
---
apiVersion: rbac.authorization.k8s.io/v1beta1
kind: Role
metadata:
name: nginx-ingress-role
namespace: ingress-nginx
labels:
app.kubernetes.io/name: ingress-nginx
app.kubernetes.io/part-of: ingress-nginx
rules:
- apiGroups:
- ""
resources:
- configmaps
- pods
- secrets
- namespaces
verbs:
- get
- apiGroups:
- ""
resources:
- configmaps
resourceNames:
# Defaults to "<election-id>-<ingress-class>"
# Here: "<ingress-controller-leader>-<nginx>"
# This has to be adapted if you change either parameter
# when launching the nginx-ingress-controller.
- "ingress-controller-leader-nginx"
verbs:
- get
- update
- apiGroups:
- ""
resources:
- configmaps
verbs:
- create
- apiGroups:
- ""
resources:
- endpoints
verbs:
- get
---
apiVersion: rbac.authorization.k8s.io/v1beta1
kind: RoleBinding
metadata:
name: nginx-ingress-role-nisa-binding
namespace: ingress-nginx
labels:
app.kubernetes.io/name: ingress-nginx
app.kubernetes.io/part-of: ingress-nginx
roleRef:
apiGroup: rbac.authorization.k8s.io
kind: Role
name: nginx-ingress-role
subjects:
- kind: ServiceAccount
name: nginx-ingress-serviceaccount
namespace: ingress-nginx
---
apiVersion: rbac.authorization.k8s.io/v1beta1
kind: ClusterRoleBinding
metadata:
name: nginx-ingress-clusterrole-nisa-binding
labels:
app.kubernetes.io/name: ingress-nginx
app.kubernetes.io/part-of: ingress-nginx
roleRef:
apiGroup: rbac.authorization.k8s.io
kind: ClusterRole
name: nginx-ingress-clusterrole
subjects:
- kind: ServiceAccount
name: nginx-ingress-serviceaccount
namespace: ingress-nginx
---
apiVersion: apps/v1
kind: Deployment
metadata:
name: nginx-ingress-controller
namespace: ingress-nginx
labels:
app.kubernetes.io/name: ingress-nginx
app.kubernetes.io/part-of: ingress-nginx
spec:
replicas: 1
selector:
matchLabels:
app.kubernetes.io/name: ingress-nginx
app.kubernetes.io/part-of: ingress-nginx
template:
metadata:
labels:
app.kubernetes.io/name: ingress-nginx
app.kubernetes.io/part-of: ingress-nginx
annotations:
prometheus.io/port: "10254"
prometheus.io/scrape: "true"
spec:
serviceAccountName: nginx-ingress-serviceaccount
containers:
- name: nginx-ingress-controller
#image: quay.io/kubernetes-ingress-controller/nginx-ingress-controller:0.25.0
image: registry.cn-hangzhou.aliyuncs.com/google_containers/nginx-ingress-controller:0.25.0
args:
- /nginx-ingress-controller
- --configmap=$(POD_NAMESPACE)/nginx-configuration
- --tcp-services-configmap=$(POD_NAMESPACE)/tcp-services
- --udp-services-configmap=$(POD_NAMESPACE)/udp-services
- --publish-service=$(POD_NAMESPACE)/ingress-nginx
- --annotations-prefix=nginx.ingress.kubernetes.io
securityContext:
allowPrivilegeEscalation: true
capabilities:
drop:
- ALL
add:
- NET_BIND_SERVICE
# www-data -> 33
runAsUser: 33
env:
- name: POD_NAME
valueFrom:
fieldRef:
fieldPath: metadata.name
- name: POD_NAMESPACE
valueFrom:
fieldRef:
fieldPath: metadata.namespace
ports:
- name: http
containerPort: 80
- name: https
containerPort: 443
livenessProbe:
failureThreshold: 3
httpGet:
path: /healthz
port: 10254
scheme: HTTP
initialDelaySeconds: 10
periodSeconds: 10
successThreshold: 1
timeoutSeconds: 10
readinessProbe:
failureThreshold: 3
httpGet:
path: /healthz
port: 10254
scheme: HTTP
periodSeconds: 10
successThreshold: 1
timeoutSeconds: 10
---
apiVersion: v1
kind: Service
metadata:
name: ingress-nginx
namespace: ingress-nginx
spec:
type: LoadBalancer
# type: NodePort
ports:
- name: http
port: 80
targetPort: 80
protocol: TCP
- name: https
port: 443
targetPort: 443
protocol: TCP
selector:
app.kubernetes.io/name: ingress-nginx
app.kubernetes.io/part-of: ingress-nginx该文件中有几个关键的部分，包括namespace、configmap、serviceAccount、ClusterRole、Role、RoleBinding、ClusterRoleBing、Deployment、service。其中Deployment指定了nginx-ingress-controller镜像，用于将nginx-ingress-controller pod拉起，service则是用于将controller暴露出来。

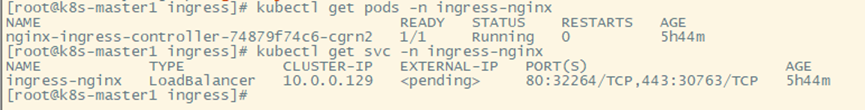

执行kubectl create -f ingress.yml命令，可以看到相关的资源被创建，查看pod以及service的情况：

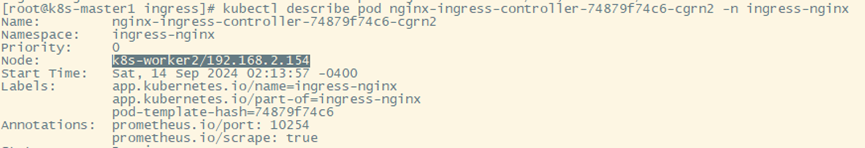

看一下nginx-ingress-controller的详细情况：kubectl describe pod nginx-ingress-controller-74879f74c6-cgrn2 -n ingress-nginx
可以看到该pod运行在k8s-worker2上面。
注意：上面创建ingress-controller的过程中，其Pod,Service均在ingress-nginx namespace中。
（2） 创建HTTPS需要使用的证书
证书需要与域名绑定，假设域名为 www.mytest.com，使用Openssl生成证书：
# openssl genrsa -out server.key
# openssl req -new -x509 -key server.key -out server.crt -subj "/O=www.mytest.com,/CN=www.mytest.com"
此时已经生成了server.crt以及server.key两个文件。
（3） 将证书写入secret中

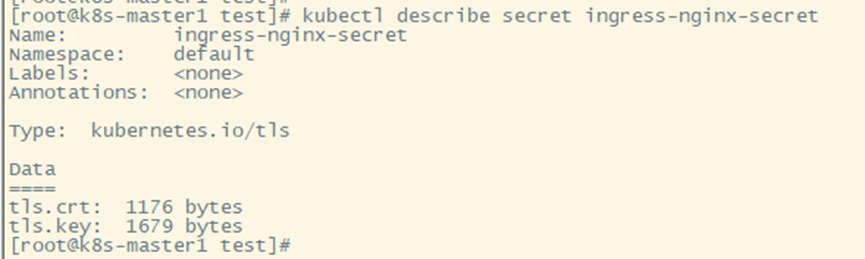

[root@k8s-master1 test]# kubectl create secret tls ingress-nginx-secret --key=server.key --cert=server.crt
（4） 创建后端的nginx服务

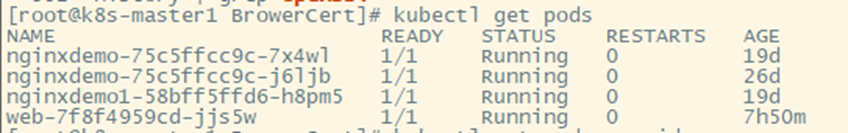

kubectl create deployment web --image=nginx:1.8
（5） 创建提供nginx pod服务的service

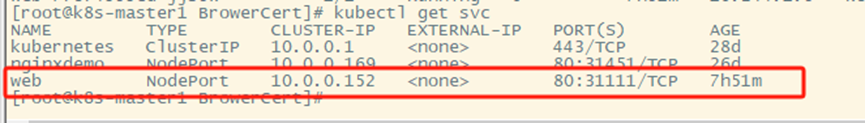

kubectl expose deployment web --port=80 --target-port=80 --type=NodePort
配置步骤四、五后可以通过 http://192.168.2.153:31111/访问到nginx服务了，下一步配置ingress规则，通过ingress-controller提供服务，并且启用HTTPS。
（6） 创建ingress规则
编写Ingress的资源清单，mytest-ingress01.yaml
[root@k8s-master1 BrowerCert]# cat mytest-ingress01.yaml
apiVersion: networking.k8s.io/v1beta1
kind: Ingress
metadata:
name: mytest-https
# namespace: ingress-nginx
spec:
tls:
- hosts:
- www.mytest.com
secretName: ingress-nginx-secret
rules:
- host: www.mytest.com
http:
paths:
- path: /
# pathType: Prefix
backend:
serviceName: web
servicePort: 80资源清单中hosts:www.mytest.com为域名，secretName为保存在secret中的证书的名称，serviceName及servicePort为第五步创建的服务名称与80端口。
kubectl apply -f mytest-ingress01.yaml
（7） 测试

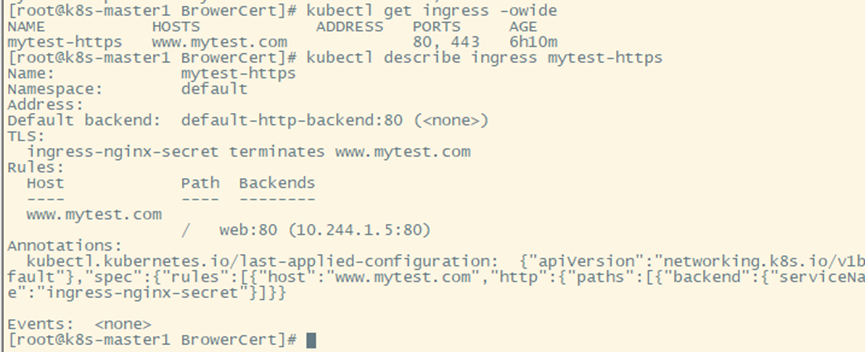

查看ingress-controller情况：
在windows的hosts中配置域名：
192.168.2.154

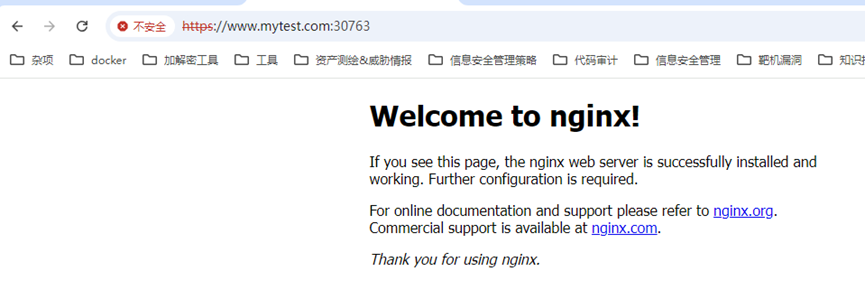

浏览器中测试：
四、问题排查
1） 最开始的时候访问，通过kubectl logs -f -n ingress-nginx nginx-ingress-controller-74879f74c6-cgrn2命令查看ingress-controller日志，提示找不到err services "ingress-nginx" not found。该问题研究了很久，后来发现ingress.yml文件中没有service资源清单，补充后未再报该错误，完整资源清单见第一步。
kubectl logs -f -n ingress-nginx nginx-ingress-controller-74879f74c6-cgrn2查看实时日志，当Namespace不对，日志中报错，找不到相应的key或者service：
调整namespace后，在kubectl apply -f mytest-ingress01.yaml的时候可以看到后端服务向controller注册成功：
2） nginx-ingress 报错 503 Service Temporarily Unavailable。要注意service、pod、ingress需要在相同的namespace中，本文是default；ingress-controller及其service是可以在其他namespace，本文是ingress-nginx。
五、总结
本文是基于k8s v1.16测试的ingress功能，配置了HTTPS对外提供服务。Ingress-controller可以主要用于负载均衡、反向代理，然而个人理解实际上是不适合配置HTTPS对外提供服务的，因为在实际的网络中，一定会部署IPS及WAF进行应用安全防护，因此需要在网络中对从用户发起的HTTPS请求进行SSL卸载转换为HTTP请求，然后才经过IPS/WAF的安全防护，否则设备可能不能识别流量中的异常行为。本文主要是熟悉在K8S中ingress-controller的功能，帮助在工作中遇到K8S进行安全评估。
