作业

作业一：自己实现寄存器配置点亮LED1。

main.c文件

	//1.使能系统时钟
	// 系统时钟初始化  - 不加入会报错 可以尝试一下
	void SystemInit(void)
	{
		//对地址 0xE000ED88 的内容 进行修改:
		//将0X3向左移动20位 或上 0X3 向左移动22位
		*(unsigned int*) 0xE000ED88|=((3UL << 20U)|(3UL << 22U));
	}

	int main()
	{
		//RCC_AHB2寄存器地址 = RCC的基地址+RCC_AHB2的偏移地址得到
		//RCC_AHB2寄存器地址 = 0x5602 0C8C
		//2.使能GPIO总线上的时钟
		*(unsigned int *)0x56020C8C |=1<<2;

		//3.配置GPIO相关寄存器
		//GPIO_MODER位27和位26分别为01 输出模式
		*(unsigned int *)0x52020800 &=~(1<<27);
		*(unsigned int *)0x52020800 |=1<<26;
		//GPIO_OTYPER寄存器位13写入0
		*(unsigned int *)0x52020804 &=~(1<<13);
		//GPIO_OSPEEDR位27和位26写入00
		*(unsigned int *)(0x52020800+0x08) &=~(1<<27);
		*(unsigned int *)(0x52020800+0x08) &=~(1<<26);
		//GPIO_ODR寄存器位13写入1 高电平
		*(unsigned int *)(0x52020800+0x14) |=(1<<13);
			return 0;
	}

6、作业二：寄存器配置打开风扇，打开蜂鸣器。

打开风扇main.c文件

// 系统时钟初始化  - 不加入会报错 可以尝试一下
void SystemInit(void)
{
  //对地址 0xE000ED88 的内容 进行修改:
  //将0X3向左移动20位 或上 0X3 向左移动22位
  *(unsigned int*) 0xE000ED88|=((3UL << 20U)|(3UL << 22U));
}

int main()
{
		//RCC_AHB2寄存器地址 = RCC的基地址+RCC_AHB2的偏移地址得到
		//RCC_AHB2寄存器地址 = 0x5602 0C8C
		//2.使能GPIO总线上的时钟
		*(unsigned int *)0x56020C8C |=1<<2;

		//3.配置GPIO相关寄存器
		//GPIO_MODER位13和位12分别为01 输出模式
		*(unsigned int *)0x52020800 &=~(1<<13);
		*(unsigned int *)0x52020800 |=1<<12;
		//GPIO_OTYPER寄存器位13写入0
		*(unsigned int *)(0x52020800+0x04) &=~(1<<6);
		//GPIO_OSPEEDR位13和位12写入00
		*(unsigned int *)(0x52020800+0x08) &=~(1<<13);
		*(unsigned int *)(0x52020800+0x08) &=~(1<<12);
		//GPIO_ODR寄存器位6写入1 高电平
		*(unsigned int *)(0x52020800+0x14) |=(1<<6);

		return 0;
}

蜂鸣器main.c代码

// 系统时钟初始化  - 不加入会报错 可以尝试一下
void SystemInit(void)
{
  //对地址 0xE000ED88 的内容 进行修改:
  //将0X3向左移动20位 或上 0X3 向左移动22位
  *(unsigned int*) 0xE000ED88|=((3UL << 20U)|(3UL << 22U));
}

int main()
{
		//RCC_AHB2寄存器地址 = RCC的基地址+RCC_AHB2的偏移地址得到
		//RCC_AHB2寄存器地址 = 0x5602 0C8C
		//2.使能GPIO总线上的时钟
		*(unsigned int *)0x56020C8C |=1<<2;

		//3.配置GPIO相关寄存器
		//GPIO_MODER位31和位30分别为01 输出模式
		*(unsigned int *)0x52020800 &=~(1<<31);
		*(unsigned int *)0x52020800 |=1<<30;
		//GPIO_OTYPER寄存器位15写入0
		*(unsigned int *)(0x52020800+0x04) &=~(1<<15);
		//GPIO_OSPEEDR位31和位30写入00
		*(unsigned int *)(0x52020800+0x08) &=~(1<<31);
		*(unsigned int *)(0x52020800+0x08) &=~(1<<30);
		//GPIO_ODR寄存器15位写入1 高电平
		*(unsigned int *)(0x52020800+0x14) |=(1<<15);

		return 0;
}

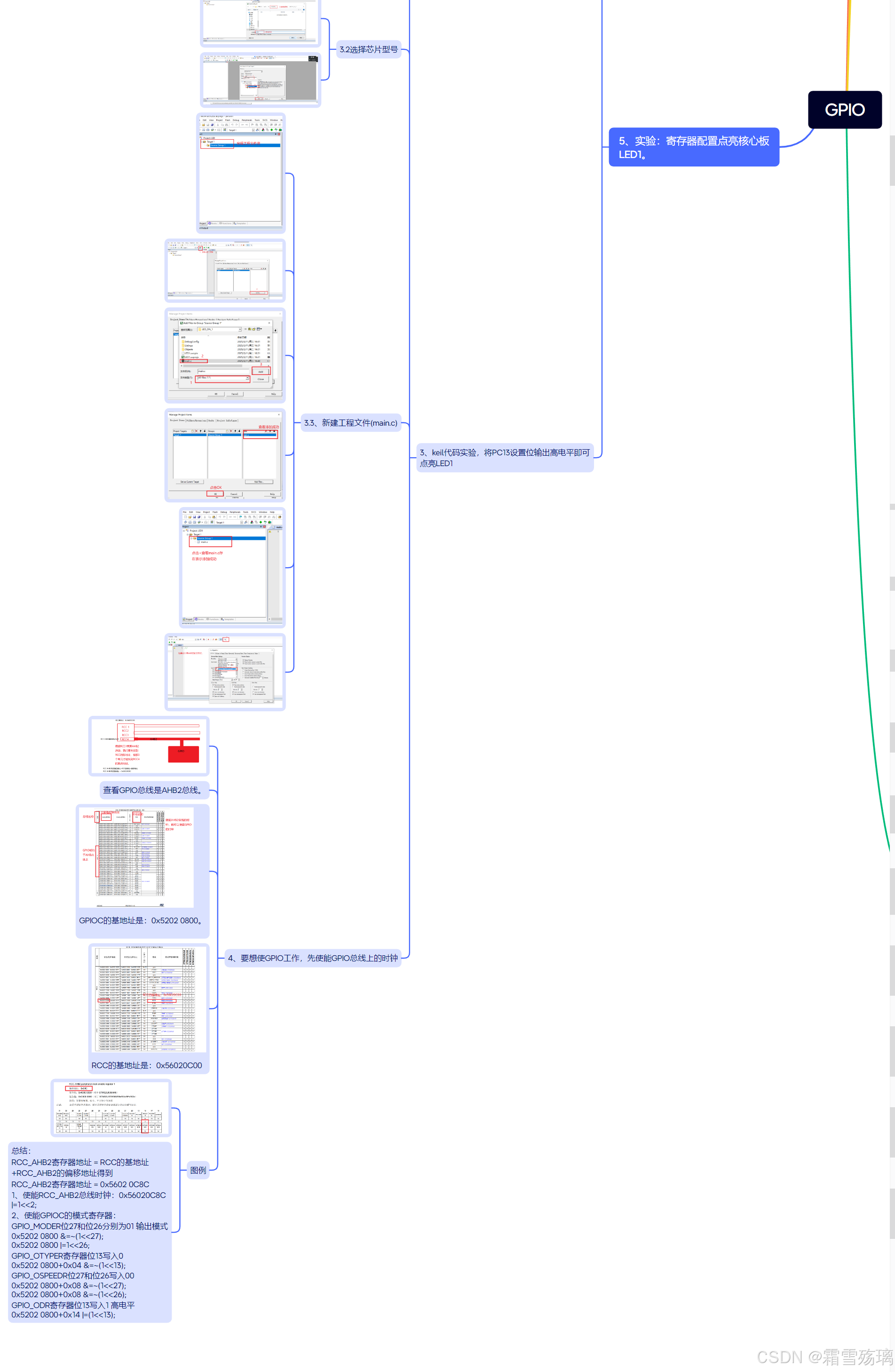

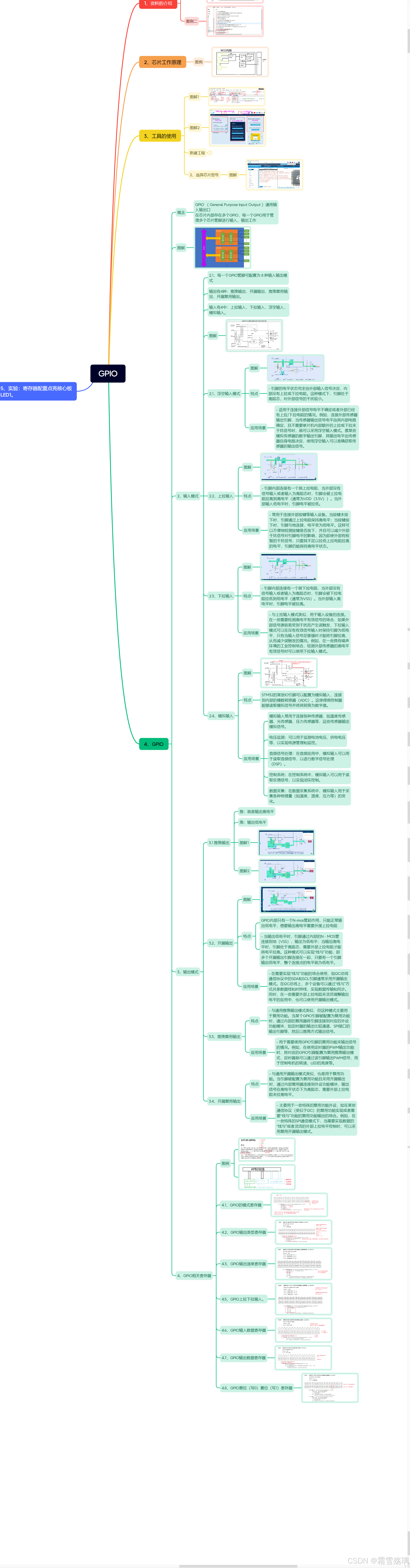

思维导图
