抗EOS设计详解及实际＂栗子＂
核心定义
抗EOS设计 指的是在集成电路和电子元器件的设计阶段，就采用各种措施来提高其承受 电气过应力 的能力。
简单来说，它就是让芯片和电子元件变得“更皮实”、“更耐操”，能够承受意外发生的电压尖峰、电流冲击等，从而避免损坏。
1. 什么是 EOS？
要理解“抗EOS设计”，首先必须明白什么是EOS。
- EOS： 电气过应力。它指的是施加在电子元件上的电压或电流超过了其正常工作的最大额定值，并持续了一段相对较长的时间（通常是微秒、毫秒甚至秒级）。
- EOS的常见来源：
- 电源问题： 电源波动、浪涌、上电/下电时序异常、电源短路。
- 热插拔： 在设备通电状态下连接或断开线缆，会产生巨大的瞬时电流。
- 感应负载开关： 控制电机、继电器等感性负载时，断开瞬间会产生很高的反向电动势（电压尖峰）。
- 雷击浪涌： 虽然经过各级防护，但仍有部分能量会传导到设备内部。
- 设计错误： 例如错误的电源供电顺序、不匹配的电平接口等。
- EOS与ESD的区别：
- ESD： 静电放电。特点是电压极高（数千伏甚至数万伏）、持续时间极短（纳秒级）、能量相对较低。
- EOS： 电气过应力。特点是电压相对较低（几十伏到几百伏）、持续时间较长（微秒到秒级）、总能量较高。
可以做一个比喻：
- ESD 像是一根很细、烧红的针猛地刺你一下，可能会刺穿皮肤造成局部灼伤。
- EOS 像是有人用一把沉重但温度不高的铁锤持续砸你一下，会造成内伤、骨折。
2. “抗EOS设计”的具体措施
在芯片设计和电路板设计层面，工程师会采用多种方法来提高抗EOS能力：
在芯片内部的设计：
- 集成的钳位二极管： 在输入/输出引脚和电源/地之间加入二极管。当电压超过安全范围时，二极管会导通，将多余的电流引流到电源或地线上，从而保护内部精密的核心电路。
- 大尺寸的输出驱动器： 将输出级的晶体管设计得足够大，使其能够承受短时的大电流冲击而不至于过热烧毁。
- 电源轨之间的保护器件： 在核心电源和I/O电源之间加入特定的保护电路，防止因电源时序问题导致电流倒灌。
- 采用更稳健的工艺和布局： 例如使用更宽的金属连线来承载更大电流，避免“电迁移”问题。
在电路板级别的设计：
- TVS二极管： 这是最常用的外部保护器件。它能快速响应电压浪涌，并将其电压钳位在一个安全值。
- 自恢复保险丝： 用于过流保护。当电流过大时，其电阻会急剧变大，从而限制电流；当故障排除后，又能自动恢复，无需更换。
- 去耦电容和储能电容： 平抑电源网络的波动，并提供瞬时大电流，减少电源线上的噪声和电压跌落。
- 电感/磁珠： 用于滤除高频噪声，阻止瞬态干扰进入芯片。
- 良好的PCB布局： 例如缩短关键信号走线、提供完整的接地平面等，可以减少寄生参数和电磁干扰。
3. 为什么“抗EOS设计”如此重要？
- 提高产品可靠性： 这是最重要的原因。在实际使用中，电源波动、热插拔等情况难以完全避免。强大的抗EOS能力直接决定了产品在恶劣环境下的寿命和稳定性。
- 降低现场故障率： 一个对EOS敏感的产品，在工厂测试时可能一切正常，但到了客户手中就容易出现各种莫名其妙的损坏。抗EOS设计能极大降低现场的退货和维修成本。
- 提升产品声誉： 坚固耐用的产品会赢得市场口碑，而一个容易因电应力损坏的产品则会损害品牌形象。
- 节约成本： 虽然增加保护设计会带来微小的成本上升，但这远低于因产品大批量召回、维修和客户流失所造成的损失。
总结
抗EOS设计 是一种预防性和鲁棒性的设计哲学。它承认现实世界是“不完美”和“充满危险”的，并通过在芯片和系统层面构建多道防线，使电子产品能够从容应对意外的电压/电流冲击，最终实现更高的品质和可靠性。它是区分普通产品和优质产品的关键因素之一。
实际栗子：

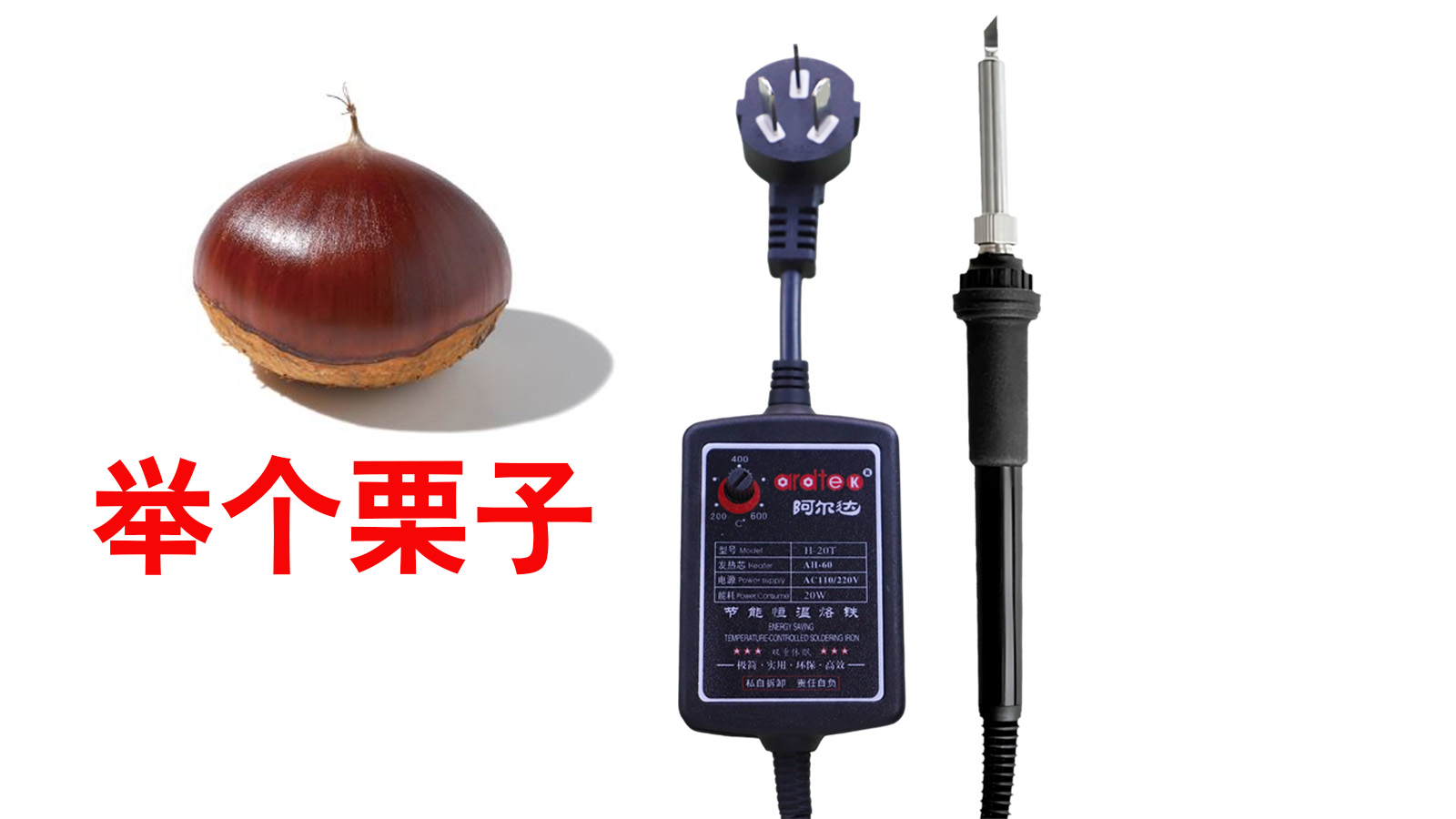

H-20T恒温烙铁，强大全面的抗EOS设计，不仅让控制主机耐用长寿，
甚至陶瓷发热芯都直接受益，平均实际寿命6年以上，远超同类产品。
