16.触摸屏驱动

16.触摸屏驱动

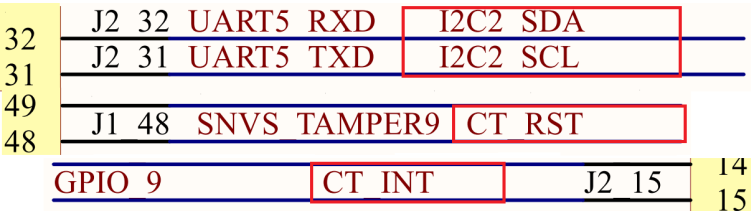

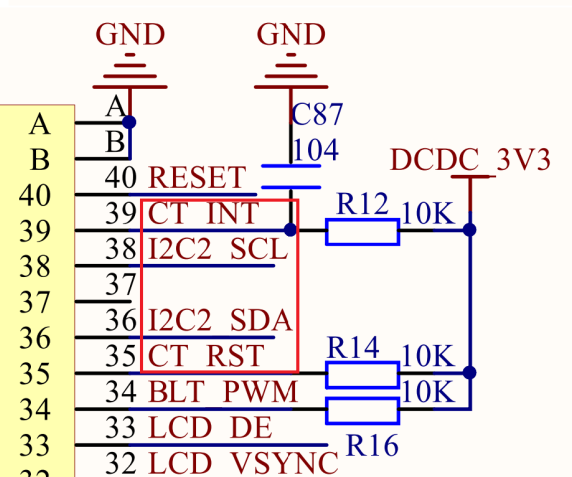

接线：

CT_INT:触摸中断线，连接到了GPIO1_IO09上

I2C2_SCL：连接到了UART5_TXD引脚上

I2C2_SDA：连接到了UART5_RXD引脚上

CT_RST:重置引脚接到了SNVS_TEMPER9引脚上

电容触摸屏芯片输出的触摸点坐标信息为对应的屏幕像素点信息，因此不需要校准。

电阻屏需要校准！

FT54x6/FT52x6电容触摸芯片介绍

使用IIC通信、IIC地址为0x38

简单寄存器

DEVICE_MODE_0x00 ，需要设置为0x0，表示正常运行模式

ID_G_LIB_VERSION_H以及ID_G_LIB_VERSION_L 为0xA1和0xA2,表示固件版本号

ID_G_MODE （0xA4）：设置为1，表示采用中断方式上报触摸信息

TD_STATUS(0x02):表示当前触摸点的个数 。范围： 1—5

TOUCH1_XH(0x03):开始记录触摸屏的触摸点坐标信息，一个触摸点6个寄存器，一共需要5*6 = 30个寄存器

…

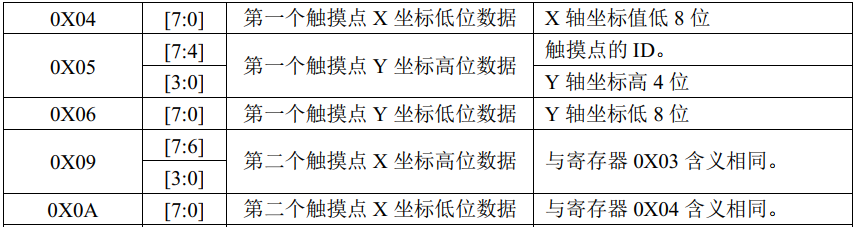

每个寄存器中的值表示如上所示。

第一个坐标点的x数据由12位组成，分别是0x03寄存器中[3:0]为x轴坐标值高4位，0x04的[7:0]位为x轴坐标值低8位。以此类推

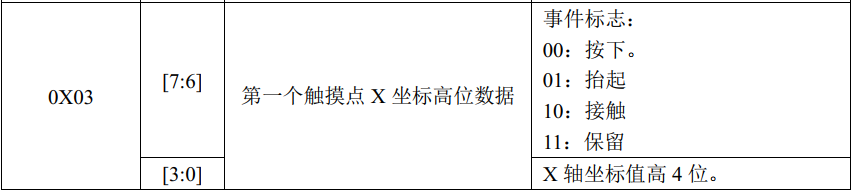

0x03[7:6]记录了相关触摸事件。

Y轴坐标的[7:4]位记录了触摸点的ID

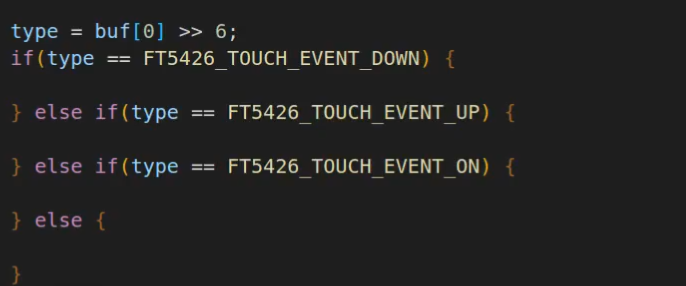

读取到触摸事件可以

来处理相关逻辑
