【阵列配置】(1)-LSI阵列卡系统下创建\删除\扩容\迁移阵列配置热备

前言：

本文介绍LSI阵列卡的基础配置，如配置&删除阵列、配置和删除全局&专用热备、迁移&扩容阵列，注意本博客仅供学习或参考，涉及数据安全请谨慎操作。

一、查看阵列卡信息

1.1 查看阵列卡编号有关信息

【命令】storcli64 /ccontroller_id show [logfile=logfilename]storcli64 /ccontroller_id show all [logfile=logfilename]【参数】controller_id：存储控制卡ID，单卡默认为0，多卡以storcli64 /call show命令实际查询结果为准。all：表示查询该工具可管理的所有存储控制卡信息。logfilename：导出的查询信息文件名。

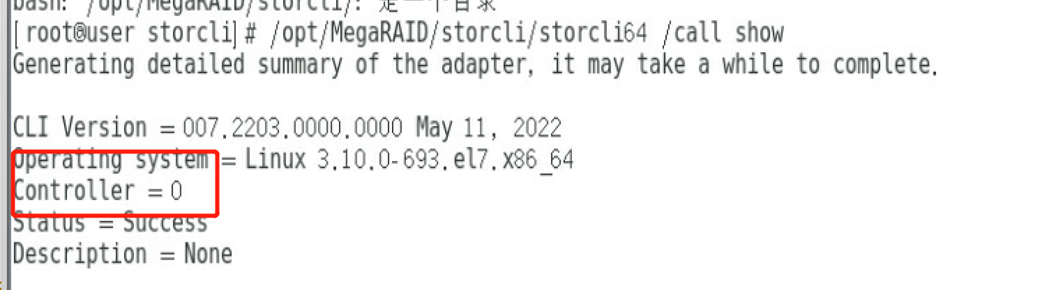

使用命令 /opt/MegaRAID/stocli/storclo64 /call show可查看当下阵列卡的所有信息，例如查到阵列卡编号是c0

1.2 查看逻辑盘和物理盘的相关信息

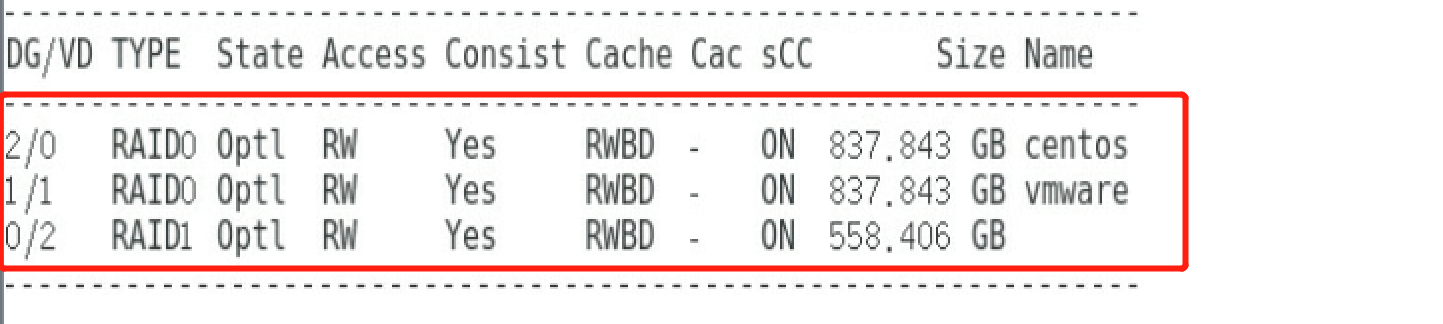

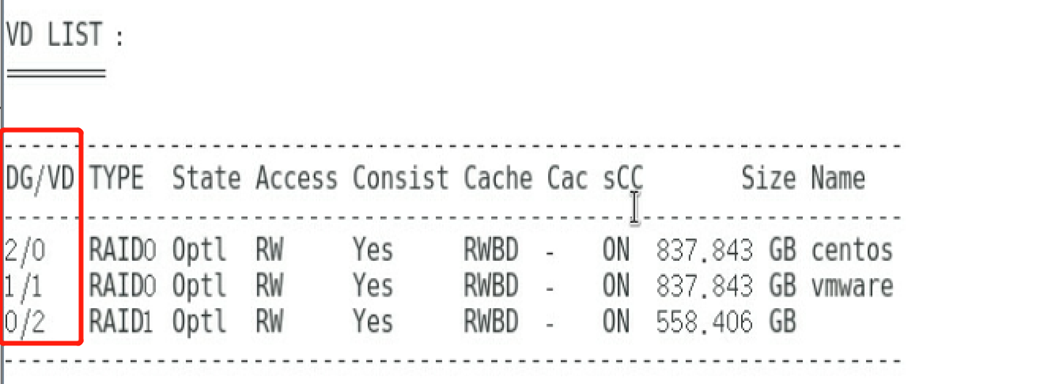

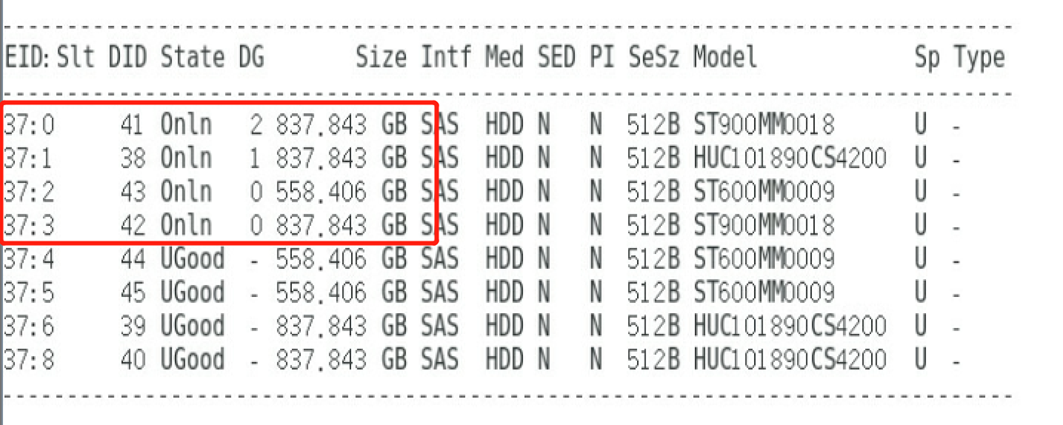

目前已有四块盘做了阵列，EID：SLT对应着硬盘的标识，如下所示。

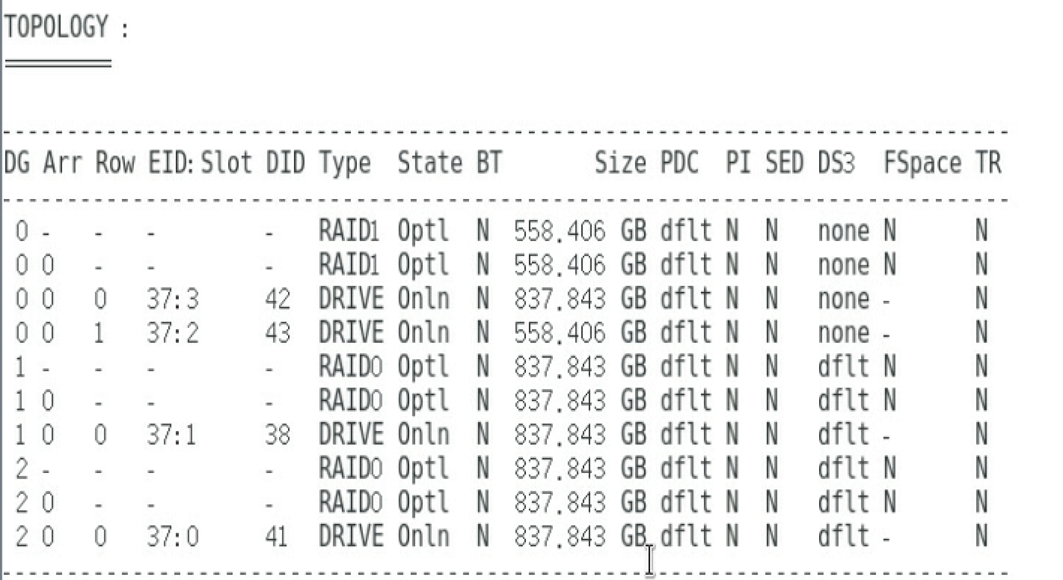

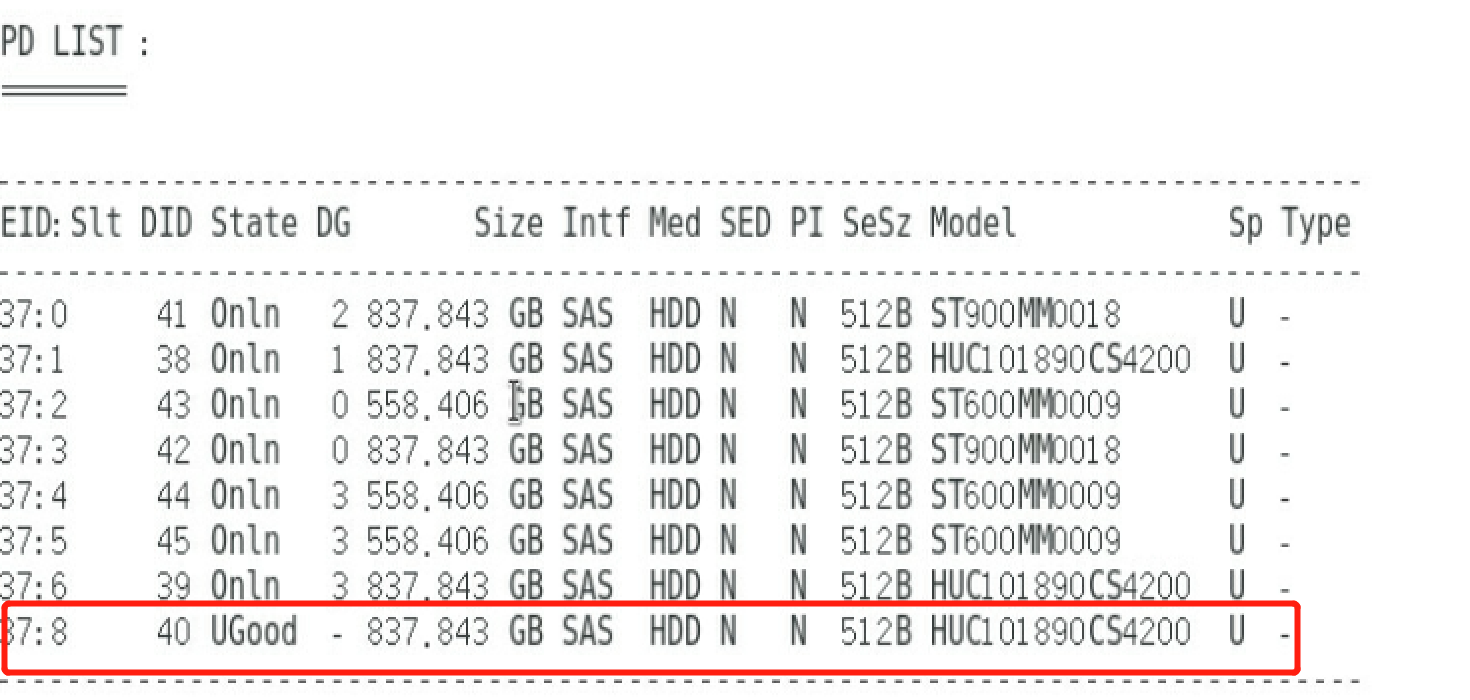

如下所示可以看到每个raid里面对应的物理硬盘的详细信息，例如raid1下的物理硬盘是37：3和37：2，dg1号raid0下的物理硬盘是37：1，dg2号raid0下的物理硬盘是37：0.

二、创建阵列

创建阵列

【命令】创建RAID：storcli64 /ccontroller_id add vd rraid_level  [size=<vd1_size>,..] [name=<vdname1>,..] drives= vd_drives [pdperarray= pdperarraynum] [pdcache=pdcache_policy] [pi] [wt|wb|awb] [nora|ra] [strip=strip_size] [emulationtype=emulationtype] [spares =spares_drives]【参数】controller_id：存储控制卡ID，单卡默认为0，多卡以storcli64 /call show命令实际查询结果为准。raid_level ：RAID级别，可选0|1|5|6|00|10|50|60。vd1_size ：RAID容量设定值，单位gb，输入all代表可用全容量组建。vdname1 ：逻辑盘命名。vd_drives ：选择成员盘，格式为enclosure_id:slot_id，enclosure_id为所在Enclosure的id，slot_id为目标成员盘的slot id。pdperarraynum：符合RAID（10|50|60）级别时需要确定子组中的硬盘数。

2.1 创建raid5

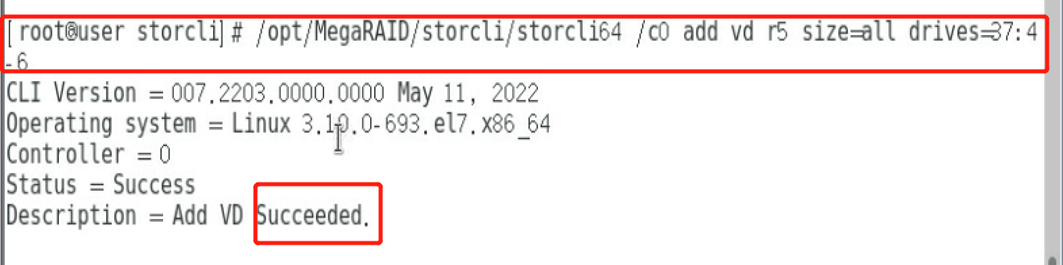

使用命令/opt/MegaRAID/storcli/storcli64 /c0 add vd r5 size=all drives=37:4-6，将37：4到6这四块盘的所有容量，设置为0号阵列卡下的raid5，如下所示：

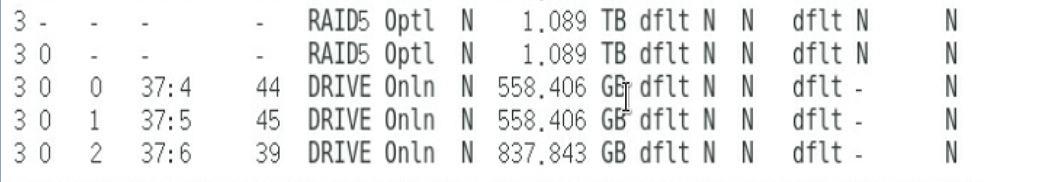

如下所示显示已创建成功

2.2 创建raid10

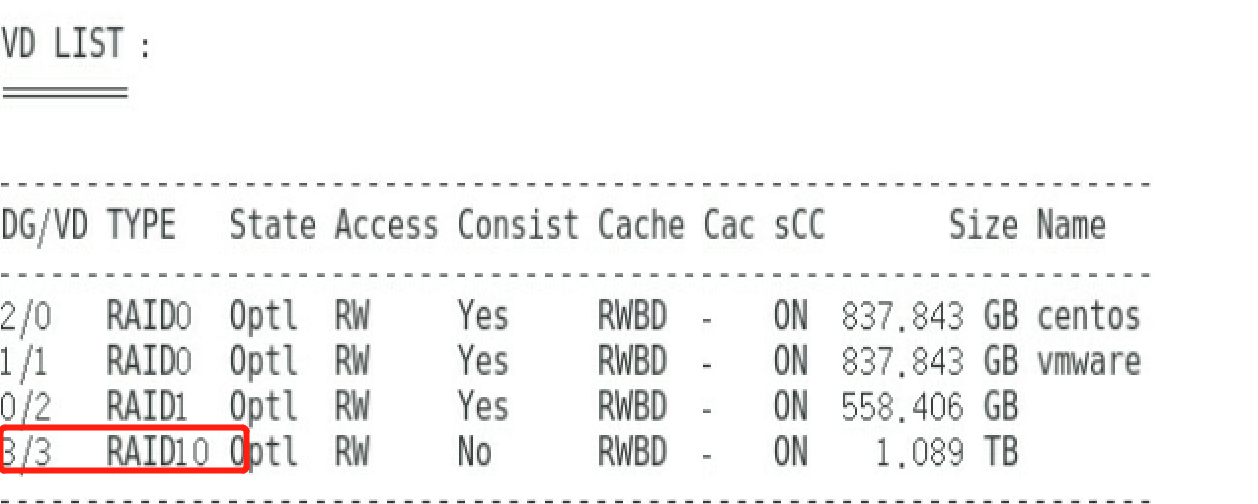

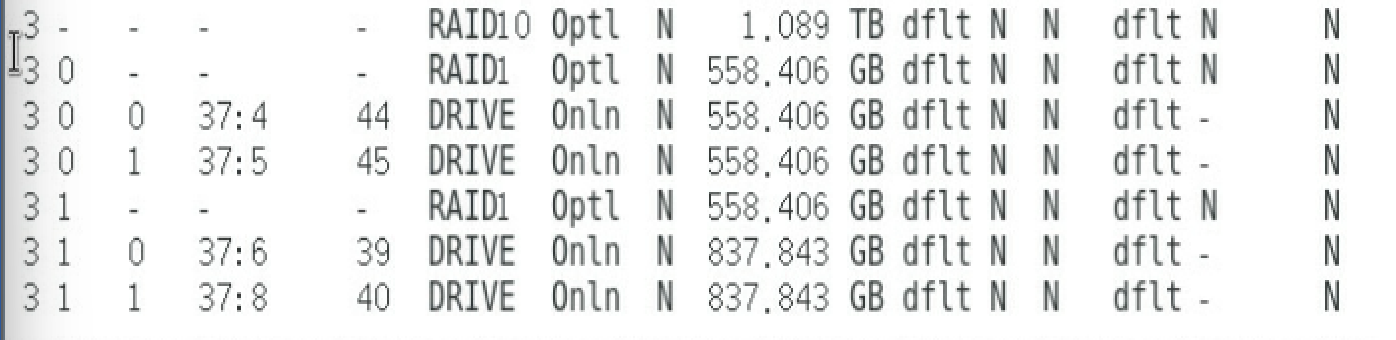

使用命令opt/MegaRAID/storcli/storcli64 /c0 add vd r10 size=all  drives=37:4-6，8 pdperarray=2，创建raid10

三、删除阵列

【命令】
删除RAID：storcli64  /ccontroller_id/vraid_id del【参数】
controller_id：存储控制卡ID，单卡默认为0，多卡以storcli64 /call show命令实际查询结果为准。
raid_id：待删除RAID的ID，可通过./storcli64 /c0/vall show查看RAID的id值。配置为all时删除全部RAID。

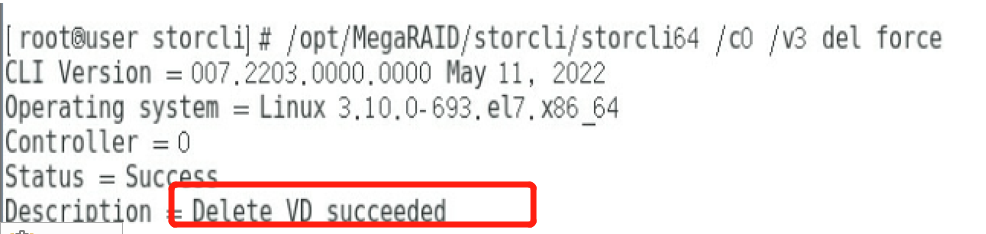

使用命令/opt/MegaRAID/storcli/storcli64 /c0 /v3 del force，将raid5（vd3）删除，如下所示：

四、创建热备盘

【命令】storcli64 /ccontroller_id/eenclosure_id/sslot_id add hotsparedrivestorcli64 /ccontroller_id/eenclosure_id/sslot_id add hotsparedrive dgs=drive_groupstorcli64 /ccontroller_id/eenclosure_id/sslot_id delete hotsparedrive【缺省情况】add hotspare后不指定dgs默认为添加全局热备。【参数】controller_id：存储控制卡ID，单卡默认为0，多卡以storcli64 /call show命令实际查询结果为准。enclosure_id：连接硬盘的enclosure id。slot_id：物理硬盘slot槽位编号。drive_group：磁盘组ID。

4.1 添加全局热备

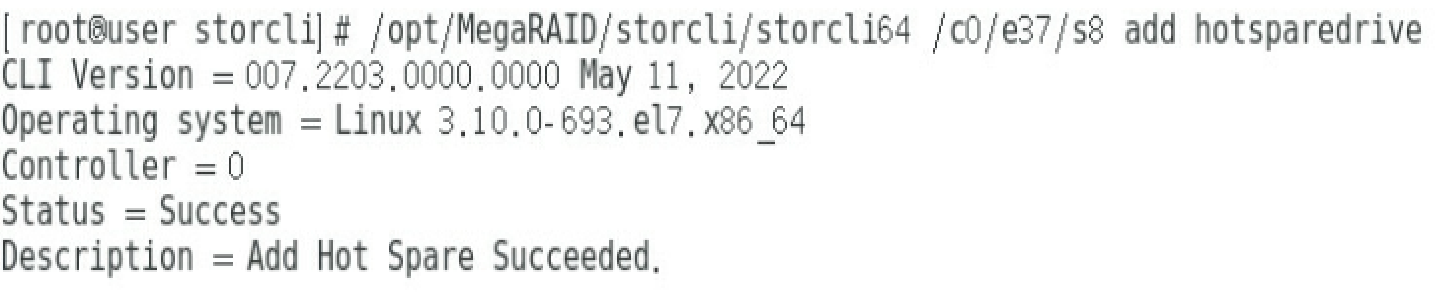

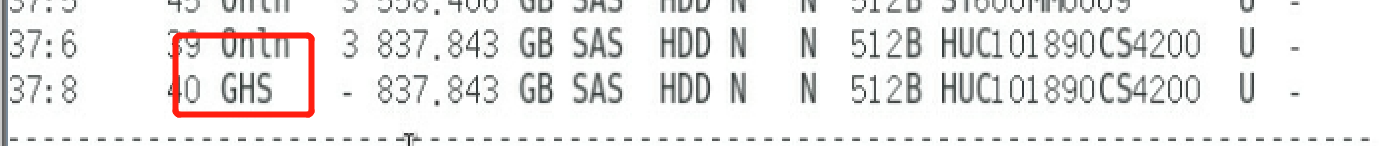

使用命令/opt/MegaRAID/storcli/storcli64 /c0/e37/s8 add hotsparedrive，将37：8号盘设置为全局热备盘，如下所示：

4.2 删除全局热备盘

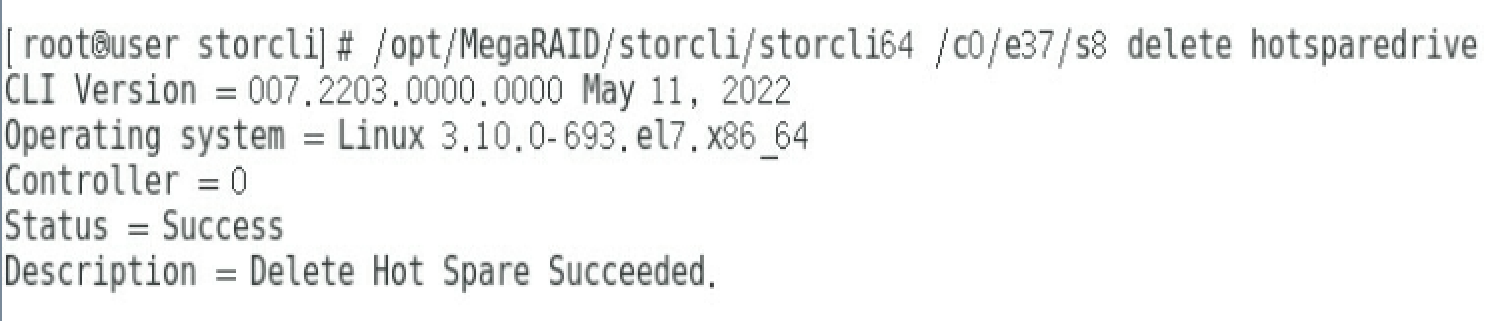

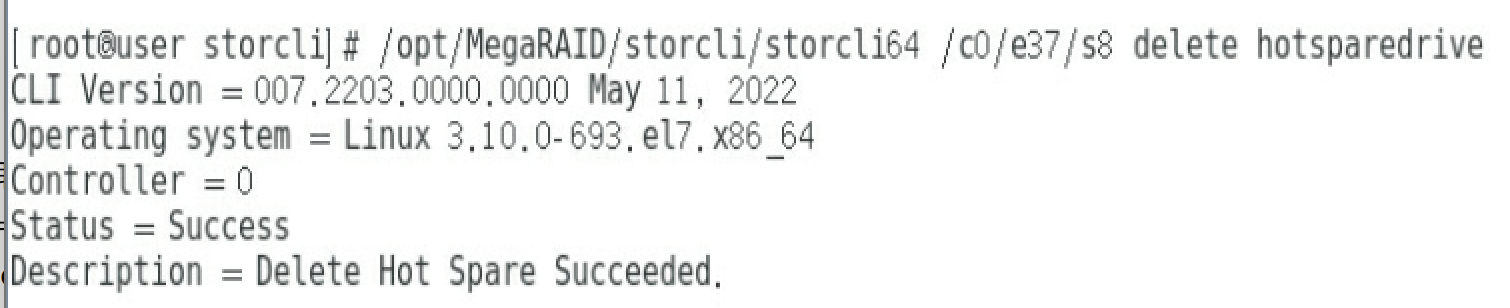

使用命令 /opt/MegaRAID/storcli/storcli64 /c0/e37/s8 delete hotsparedrive，将37：8号盘设置为全局热备盘，如下所示：

4.3 添加专用设备盘

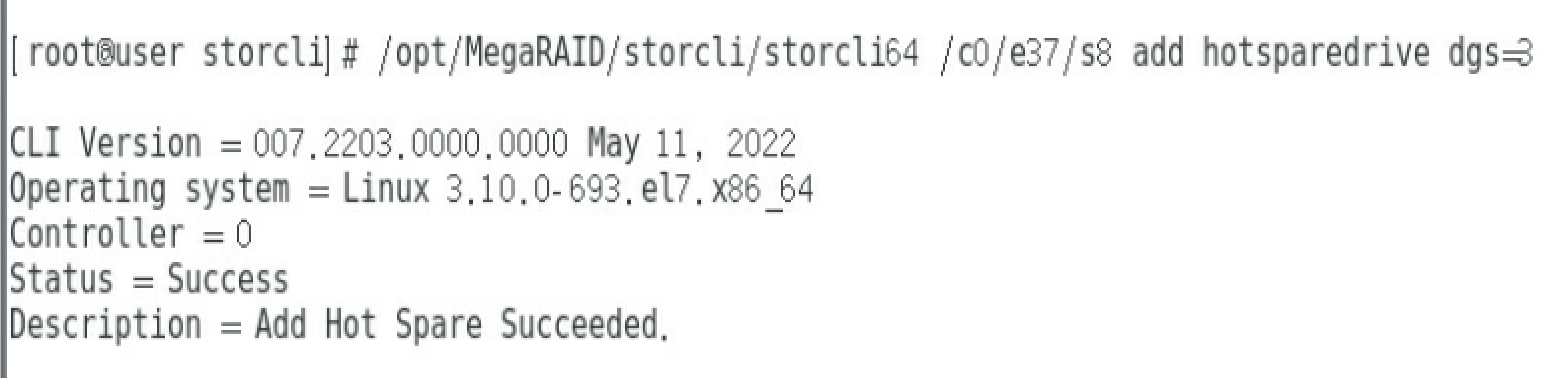

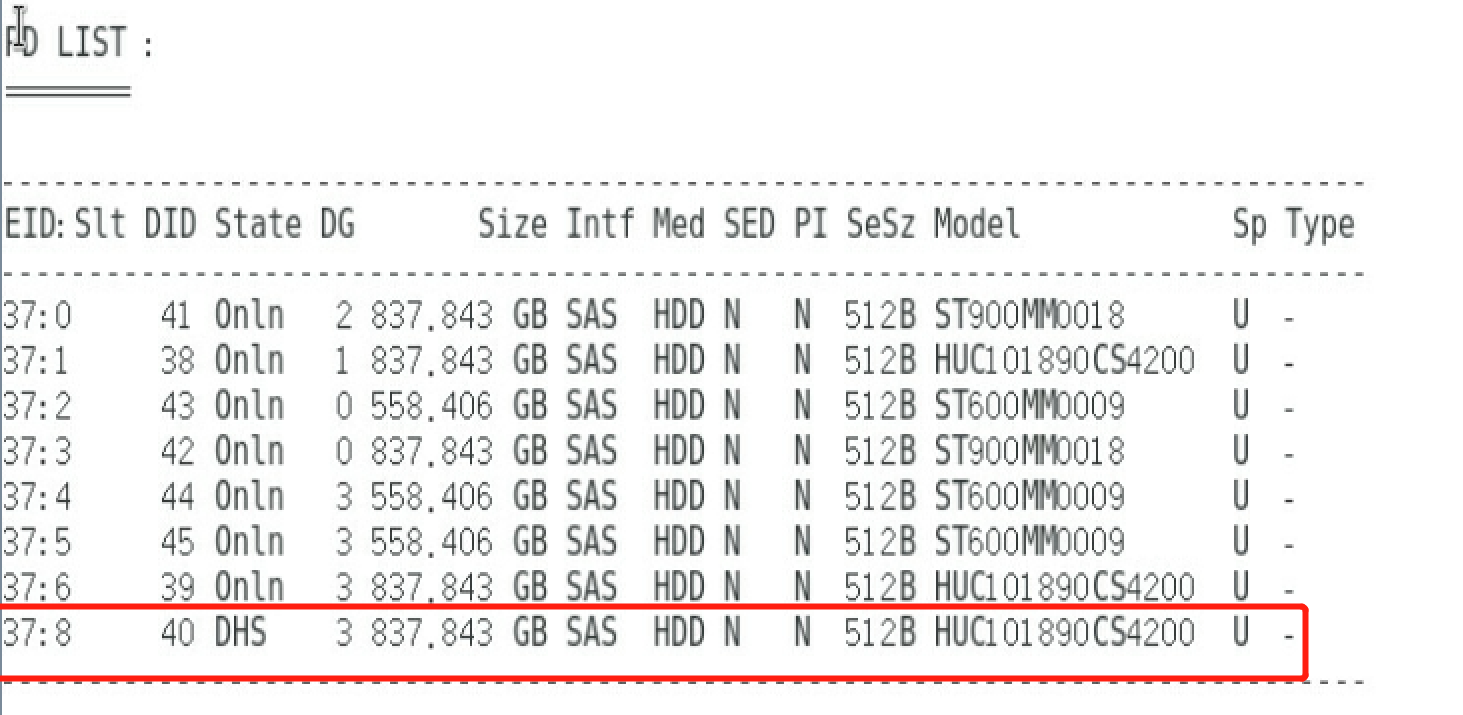

使用命令 /opt/MegaRAID/storcli/storcli64 /c0/e37/s8 add hotsparedrive dgs=3  ，将37:8号盘设置为raid5（vd3）的专用热备盘

4.4 删除专用逻辑盘

使用命令 /opt/MegaRAID/storcli/storcli64 /c0/e37/s8 delete hotsparedrive ，删除37：8号盘设置为raid5（vd3）的专用热备盘。

五、阵列迁移

【命令】storcli64 /ccontroller_id/vraid_id start migrate type=raidx option=operation drives= vd_drives  force【参数】controller_id：存储控制卡ID，单卡默认为0，多卡以storcli64 /call show命令实际查询结果为准。raid_id：待扩容的RAID ID。raidx：目标RAID级别。vd_drives ：选择成员盘，格式为enclosure_id:slot_id，enclosure_id为所在Enclosure的id，slot_id为目标成员盘的slot id。operation ：选择增加或移除成员盘，可选add或remove。

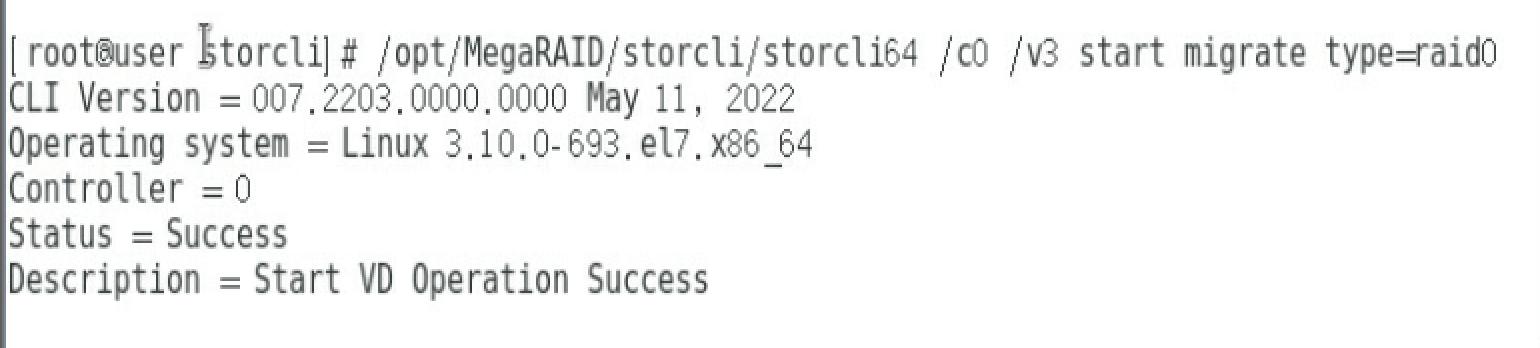

使用命令/opt/MegaRAID/storcli/storcli64 /c0 /v3 start migrate type=raid0 ，将raid5迁移为raid0

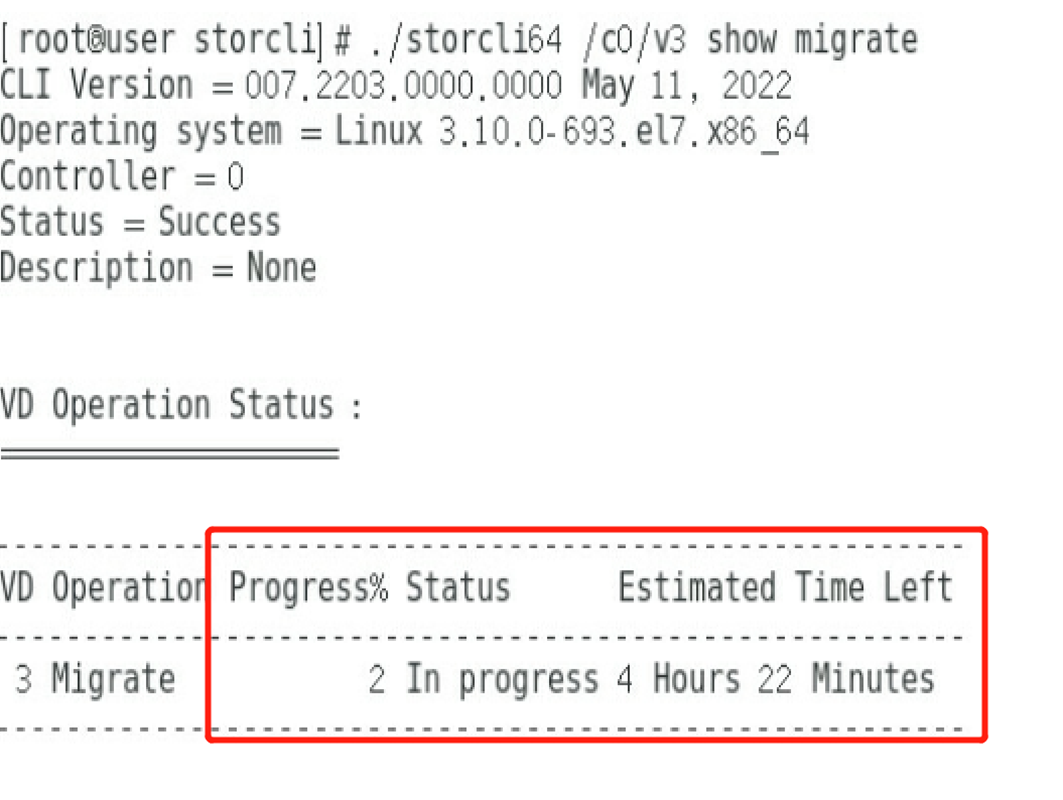

使用命令./storcli64 /c0/v3 show migrate，查看迁移进度

六、阵列扩容

【命令】storcli64 /ccontroller_id/vraid_id expand size=target_size【参数】controller_id：存储控制卡ID，单卡默认为0，多卡以storcli64 /call show命令实际查询结果为准。raid_id：待扩容的RAID ID。target_size：待设置的容量值。

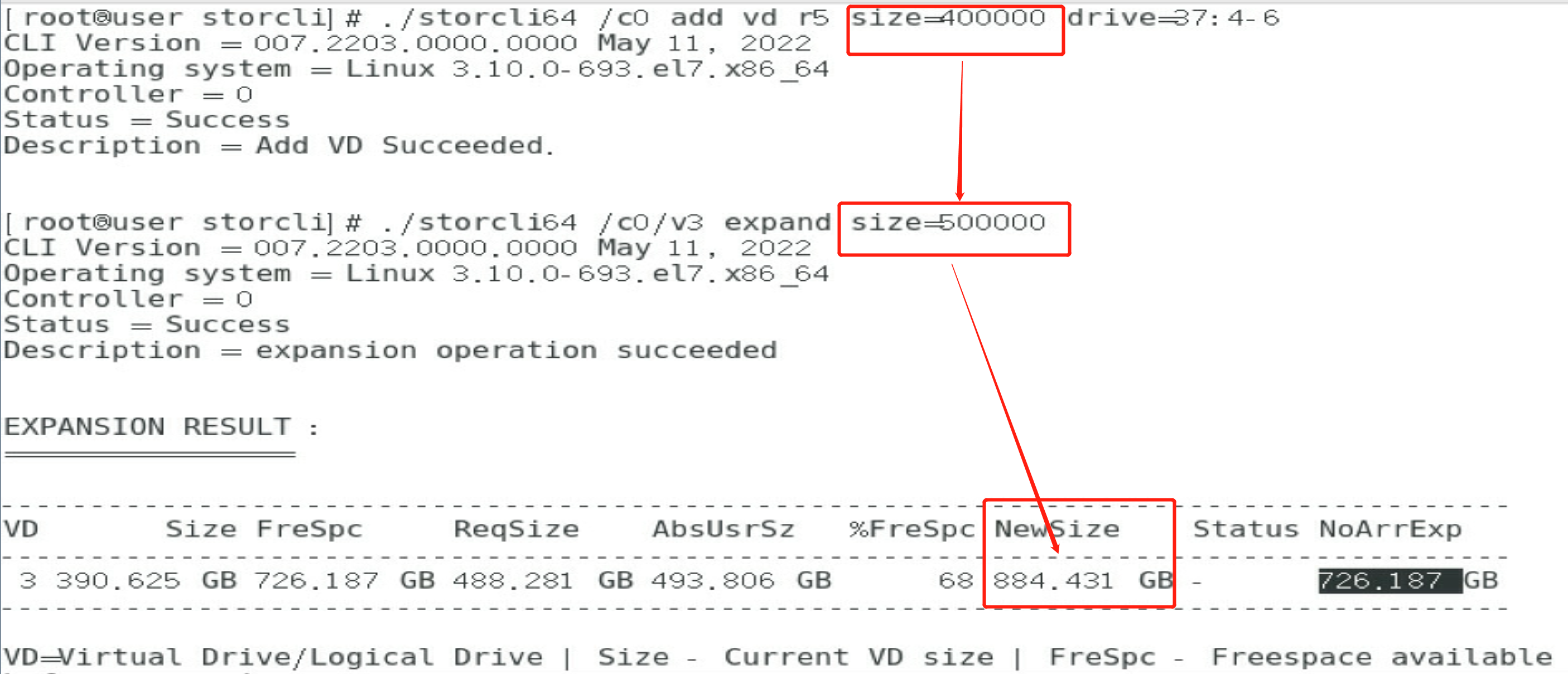

使用./storcli64 /c2/v3 expand size=500000，为逻辑盘3扩容大概500G空间，如下所示
