天线设计理论

天线S参数

天线的S参数，即散射参数，是用于描述微波传输通道频域特性的重要参数。

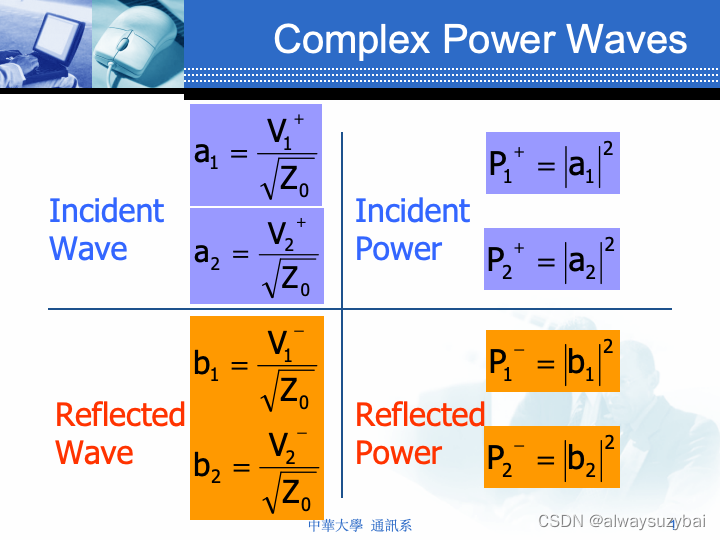

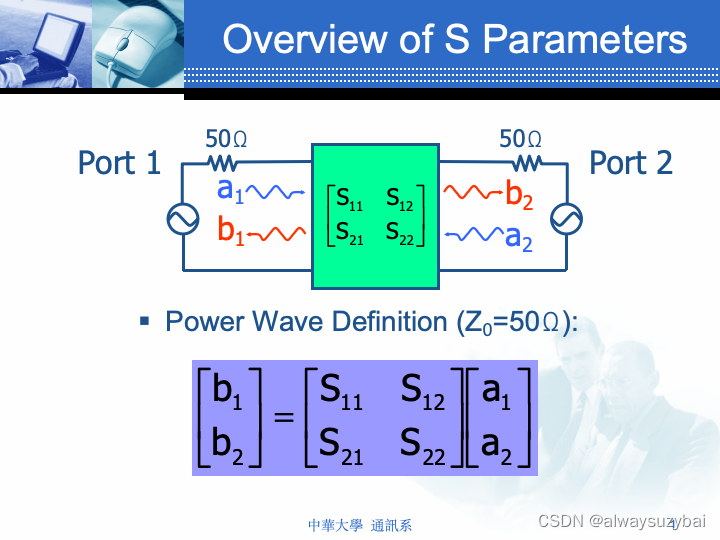

S参数在微波传输中扮演着关键角色，它们描述了不同频率分量下各端口的反射及传输线干扰等特性。通过S参数，可以将被测器件（DUT，如同轴电缆、无源衰减器、有源功放、微波滤波器、混频器、连接器、PCB走线等）视为一个黑盒，评估DUT反射信号和传送信号的幅频、相频以及能量传输特性。将DUT看作一个二端口网络时，会得到以下四个主要的S参数：

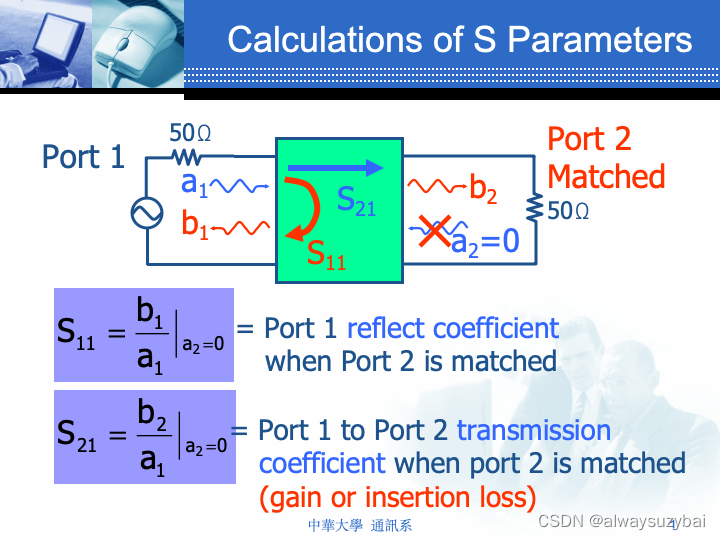

S11：输入反射系数，也称为输入回波损耗。

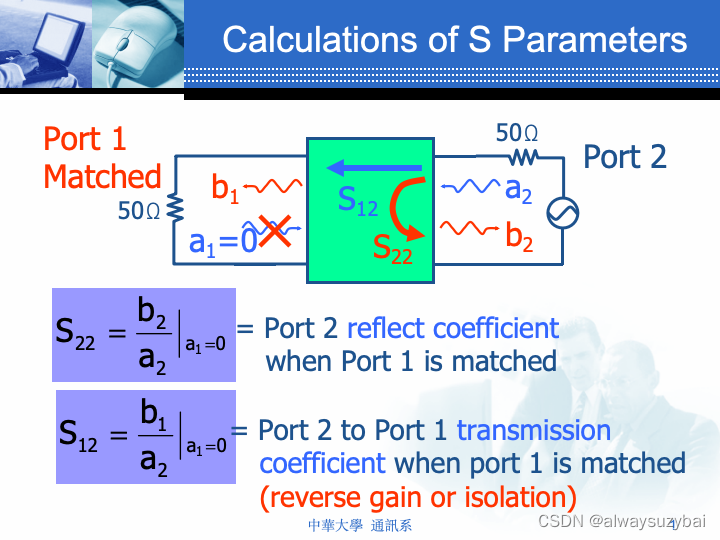

S22：输出反射系数，也称为输出回波损耗。

S12：反向传输系数，即隔离。

S21：正向传输系数，即增益。

这些参数共同描述了微波传输通道的频域特性，是进行信号完整性（SI）分析和评估微波传输通道性能的重要依据。S参数的测量和分析对于确保信号在高频传输过程中的质量和可靠性至关重要。

S参数_百度百科

天线基础指标学习理解篇（一）

天线

天线的方向性

理想的点源辐射方向图是球形的，Dipole天线的方向图像苹果，他们都像灯泡一样，朝所有方向辐射电磁波，称为全向天线。

天线是无源器件，能量是守恒的，无线电通信系统中很重要的一项指标是通信距离，为了更好的满足这个指标，某些应用场合下特定方向需要得到足够多的能量，那么就需要把其他方向的能量聚焦到特定方向增强信号强度，称为定向天线。
