屹晶微 EG2104 带SD功能半桥MOS管驱动芯片技术解析
一、芯片核心定位

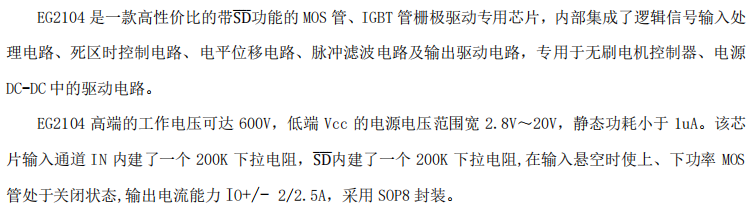

EG2104是一款集成关断控制功能的高压半桥栅极驱动芯片，具有600V高压耐受能力和2A/2.5A的强大驱动性能，专用于电池供电设备和高压功率系统，提供安全高效的半桥驱动解决方案。
二、关键电气参数详解

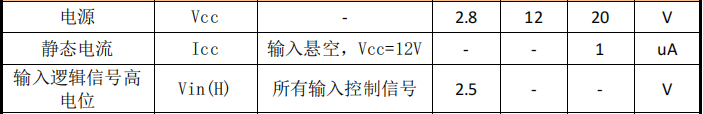

电源电压特性：
- VCC工作电压范围：2.8V至20V
极宽的电源电压范围，支持从电池供电到工业电源的各种应用场景。 - 静态电流：<1μA典型值
超低待机功耗，特别适合电池供电的常待机设备。
高压耐受能力：
- 高端悬浮电源耐压：600V
支持工业级高压应用，适应严苛的工作环境。 - VS负压耐受：-20V
增强系统抗干扰能力，提高可靠性。

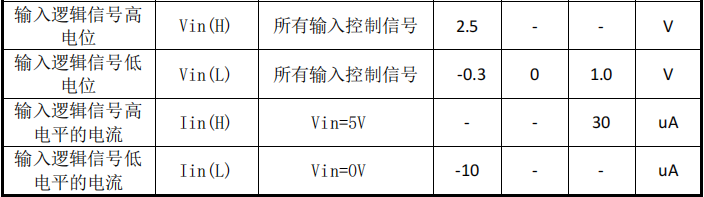

输入逻辑特性：
- 高电平阈值：>2.5V
兼容3.3V和5V逻辑系统，具有良好的接口适应性。 - 低电平阈值：<1.0V
提供足够的噪声容限，确保在干扰环境下的稳定工作。 - 内置下拉电阻：200kΩ
IN和SD引脚均内置下拉电阻，确保悬空时处于确定状态。

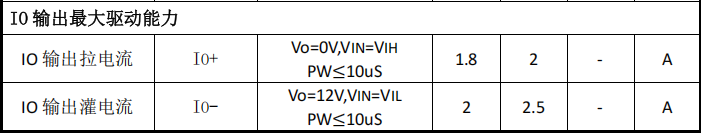

输出驱动能力：
- 拉电流能力：2A典型值
输出高电平时的驱动能力，提供快速的MOS管开启。 - 灌电流能力：2.5A典型值
输出低电平时的吸收能力，确保快速的MOS管关断。

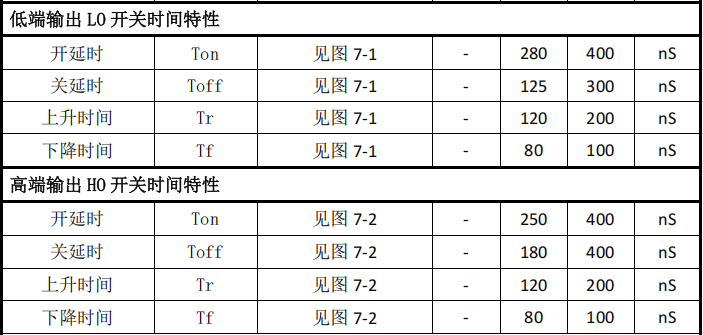

开关时间特性：
- LO开通延时：280ns，关断延时：125ns
低侧驱动的快速响应特性。 - HO开通延时：250ns，关断延时：180ns
高侧驱动的快速响应特性。 - 上升时间：120ns典型值
快速的开启速度，降低开关损耗。 - 下降时间：80ns典型值
快速的关断速度，提高系统效率。
死区时间特性：
- 死区时间：50ns至300ns
智能插入的死区时间，有效防止同桥臂上下管直通。
三、芯片架构与工作原理
智能关断控制机制：
- SD（Shutdown）引脚提供全局关断功能，当SD为低电平时，强制HO和LO输出均为低电平，无视IN的输入状态。此功能可用于系统保护、节能模式或紧急故障处理。

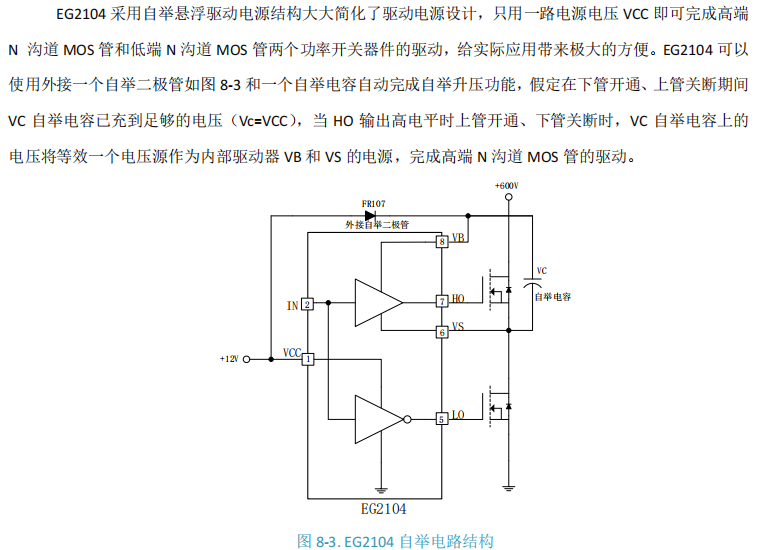

自举悬浮电源架构：
- 采用独特的自举电路设计，仅需单路VCC电源即可驱动高低侧两个MOS管。当低侧MOS管导通时，VCC通过自举二极管为自举电容充电；当高侧MOS管需要导通时，自举电容作为临时电源为高侧驱动电路供电。

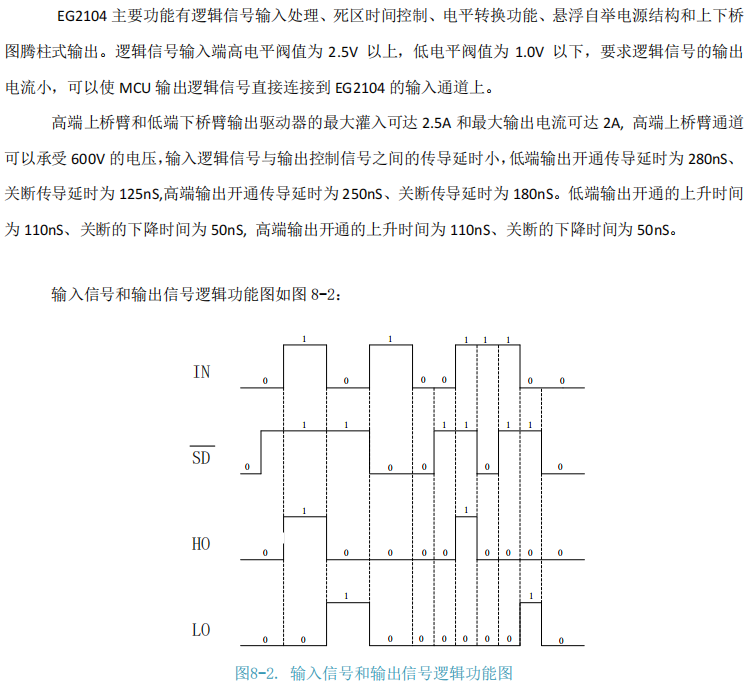

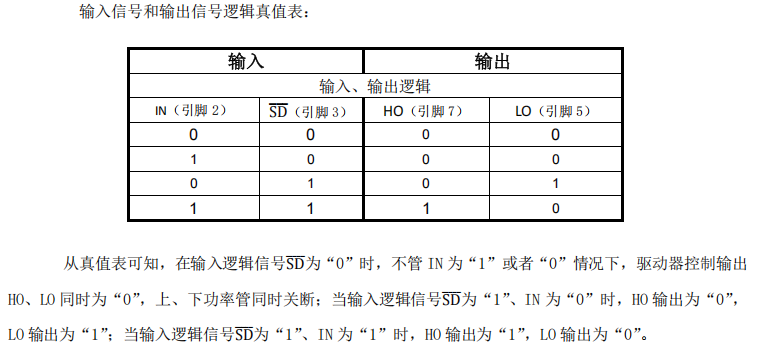

逻辑控制特性：
- IN引脚控制输出状态，SD引脚提供全局关断。当SD=1时，IN=0对应LO=1、HO=0；IN=1对应HO=1、LO=0。当SD=0时，无论IN状态如何，HO和LO均输出0。
四、应用设计要点
自举电路设计：
- 自举二极管应选择快恢复二极管，反向恢复时间需小于100ns。自举电容容值推荐0.1μF至1μF，耐压需高于VCC电压，建议选择X7R材质的陶瓷电容。
SD引脚处理：
- 正常工作时SD引脚应接高电平或通过MCU控制
- 在不需要关断功能的应用中，SD引脚可直接接VCC
- SD引脚的上升/下降时间应控制在合理范围内
PCB布局规范：
- VCC去耦电容必须紧靠芯片引脚放置
- 自举电容和二极管应靠近VB和VS引脚
- 功率地和信号地应单点连接
- 驱动输出走线应短而直，减少寄生电感
电源设计考虑：
- VCC引脚需就近布置0.1μF高频去耦电容
- 对于大功率应用，建议使用更大容量的储能电容
- 电源走线应足够宽，以承受峰值驱动电流
五、典型应用场景
移动电源高压快充：
- 利用其低静态功耗特性，显著延长电池待机时间。600V耐压能力支持高压快充拓扑。
无线充电系统：
- 驱动无线充电发射端的半桥功率电路，快速的开关特性确保能量传输效率。
变频水泵控制器：
- 在水泵电机驱动中提供可靠的半桥驱动，SD功能可用于紧急停止或节能控制。
高压Class-D功放：
- 为高压D类功放提供高效的功率开关驱动，完善的保护功能提高系统可靠性。
DC-DC电源转换：
- 在升压、降压电源中驱动功率MOS管，支持高频开关操作。
六、调试与故障处理
常见问题分析：
- 输出波形振铃：
检查PCB布局，缩短驱动回路，在栅极串联适当电阻。 - SD功能异常：
确认SD引脚电平是否符合要求，检查下拉电阻是否正常工作。 - 自举电路故障：
验证自举二极管选型，检查自举电容容值和耐压。 - 驱动能力不足：
对于特大功率MOS管，可外接推挽电路增强驱动能力。 - 芯片发热严重：
确认开关频率是否过高，检查负载电容是否过大。
七、设计验证要点
开关性能测试：
- 使用示波器观测输入输出波形，验证开关时序和死区时间。
关断功能测试：
- 验证SD功能的响应时间和可靠性，确保保护机制有效。
负载能力验证：
- 在不同容性负载条件下测试驱动波形质量，确保实际应用中的可靠性。
功耗测试：
- 测量静态和工作状态下的电源电流，验证低功耗特性。
温度测试：
- 在全功率工作条件下监测芯片温升，评估散热设计的合理性。
高压耐受测试：
- 验证600V耐压能力在实际应用中的可靠性。
八、总结
EG2104通过其高压半桥驱动架构、强大的输出能力和灵活的关断控制，为电池供电和高压功率系统提供了优异的驱动解决方案。其600V的耐压能力适应工业级高压应用需求，2A/2.5A的驱动性能支持快速开关操作，集成的SD功能增强了系统安全性和节能特性。在实际设计中，合理的自举电路配置、优化的PCB布局和恰当的关断控制是充分发挥芯片性能的关键。
文档出处
本文基于屹晶微电子EG2104芯片数据手册V1.1版本整理编写，结合低功耗高压驱动设计实践经验和应用注意事项。具体设计请以官方最新数据手册为准，建议在实际应用中充分测试验证。
