PID调参实战：Ziegler–Nichols（Z-N）搜索方案全解析

——一篇面向工程师的“拿来即用”方法论

前言

在工业现场，90% 以上的控制回路仍在用 PID。
“道理我都懂，可参数怎么整？”——如果你也踩过试凑法的坑，那么 1942 年诞生的 Ziegler-Nichols（简称 Z-N）搜索法绝对是值得你收藏的一把瑞士军刀：无需高精度模型，只要一次实验 + 一张查表，就能把 Kp、Ki、Kd 拉到“能用”甚至“好用”的区间。

本文用“博客体”把 Z-N 两套经典方案（开环阶跃法 & 闭环临界振荡法）拆成 5 个动作，并给出 Python 自动化脚本与 Simulink 避坑清单，助你 30 min 内跑完一轮参数自整定。

---

一、Z-N 方法 10 秒速览

方法	实验场景	关键测量量	查表得参数	典型适用
① 开环阶跃法（Reaction-Curve）	开环，切手动给阶跃	纯滞后 L、时间常数 T	表 1	温度、液位等自衡对象
② 闭环临界振荡法（Ultimate-Gain）	闭环，只留 P	临界增益 Kcr、临界周期 Pcr	表 2	压力、流量等快过程

---

二、开环阶跃法：画一条切线就能算

1. 实验步骤

1. 切手动，输出阶跃 Δu（通常 5%~10%）。

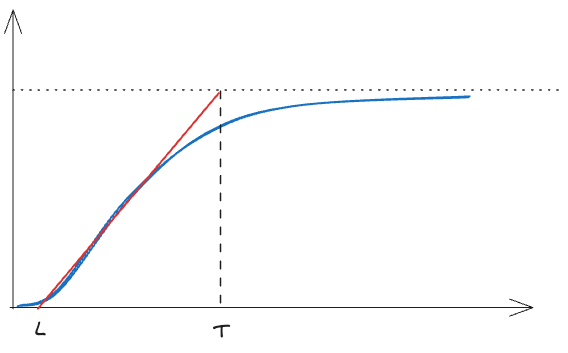

2. 记录过程变量曲线，找到最大斜率点作切线 → 得到
   • L：切线与起始值交点的时间滞后
   • T：切线与终值交点的时间常数
3. 代入表 1 计算 PID 初值。


表 1 开环 Z-N 经验表

控制器	Kp	Ti	Td
P	T/L	—	—
PI	0.9 T/L	L/0.3	—
PID	1.2 T/L	2L	0.5L

例：某温度通道 L=18 s，T=120 s，则 PID 参数
Kp = 1.2×120/18 = 8.0，Ti = 36 s，Td = 9 s
Ki = Kp/Ti = 0.22，Kd = Kp×Td = 72

2. 代码 3 行出结果

def zn_open(L, T, mode='PID'):if mode=='PID':return {'Kp':1.2*T/L, 'Ti':2*L, 'Td':0.5*L}
print(zn_open(18,120))
# {'Kp': 8.0, 'Ti': 36, 'Td': 9}

3. 注意坑

• 对象必须自衡（积分环节不行）。
• 阶跃幅度太小 → 信噪比差；太大 → 影响生产，可用“二位式”伪阶跃替代。

---

三、闭环临界振荡法：把系统“摇”起来

1. 实验步骤

1. 先去掉 I、D，只留 P。
2. 逐步加大 Kp，直到出现等幅振荡（Ultimate），记录
   • Kcr：此时的比例增益
   • Pcr：振荡周期（峰-峰时间）
3. 代入表 2。

表 2 闭环 Z-N 经验表

控制器	Kp	Ti	Td
P	0.5 Kcr	—	—
PI	0.45 Kcr	Pcr/1.2	—
PID	0.6 Kcr	0.5 Pcr	0.125 Pcr

例：Kcr = 10，Pcr = 30 s → PID 参数
Kp = 6，Ti = 15 s，Td = 3.75 s

2. 一键计算脚本

def zn_close(Kcr, Pcr, mode='PID'):if mode=='PID':return {'Kp':0.6*Kcr, 'Ti':0.5*Pcr, 'Td':0.125*Pcr}
print(zn_close(10,30))
# {'Kp': 6.0, 'Ti': 15.0, 'Td': 3.75}

3. 注意坑

• 找不到等幅？→ 用 relay 自激振荡，安全且不漂移设定值。
• 对噪声敏感 → 加一阶低通或“微分先行”结构。

---

四、仿真验证：Simulink 5 分钟搭好

1. 拖一个“Step”+“Transfer Fcn”+“PID Controller”+“Scope”。
2. 把上面算出的参数填进去，跑 200 s。
3. 看超调量、调节时间。若超调大 → 把 Kp 往下打 0.8 折；若响应慢 → Ti 减小 0.8 折。

---

五、现场落地 3 条经验

1. 先做开环还是闭环？
   慢系统（分钟级）用开环法，快系统（秒级）用闭环法，避免等待。
2. “Z-N 值”≠“最终值”
   Z-N 以 1/4 衰减比为目标，偏激进；对超调敏感场合，整体 ×0.6~0.8 再细调。
3. 安全限幅
   实验阶段把输出限幅、积分抗饱和全打开，防止“一次整定，全厂跳车”。

---

六、小结

Z-N 搜索法就像“自动对焦”：先粗调再微移，30 min 就能让 PID 从“裸奔”到“能跑”。
记住两张表、两套公式，外加一条 relay 安全振荡小技巧，下次现场再被问“参数怎么整”，你可以直接把这篇博客甩给他。

Happy Tuning!

---
