NetApp FAS8200 控制器启动报错-PCIe device missing

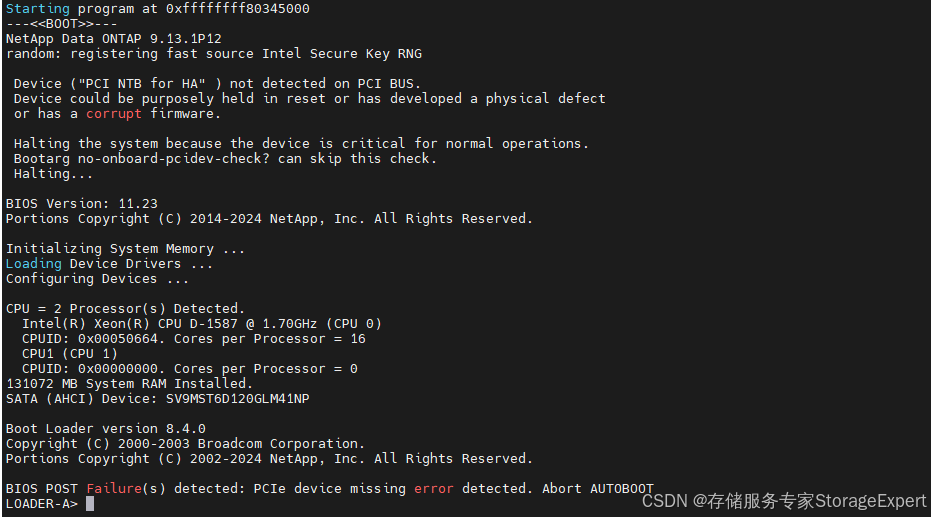

下面是近期遇到的一个case，我们销售的一个NetApp FAS8200控制器在客户现场运行了一段时间，又挂了。试图boot_ontap 重启操作系统，报 PCIe device missing error detected. Abort AUTOBOOT。翻译成人话，就是有个PCIe的设备找不到了，然后就中断启动了。下面是具体的报错信息：

遇到这个问题，下面是故障处理的思路：

1. 查看是那个PCIe设备找不到了，这个通过前面的报错信息或者loader下的命令 show device都可以查到。在我们这个报错中的设备是 PCI NTB for HA。
2. 如果这个设备是板载的，就是主板上的，可以做的就是放电重启控制器看是否可以复位，如果不行这个控制器就废了。如果这个设备是外界的PCIe的扩展卡，把这个卡换了问题就解决了。
3. 还有一个方案，如果这个设备不是很重要的设备，比如测试设备，其实是可以在loader的环境变量中添加不检查PCIE的设置，这样就可以正常启动了。

其实写这个文章的更重要的目的是介绍一下PCIe的概念，理解这个概念，对于不管是存储系统还是服务器，看日志，做troubleshooting故障诊断都非常有帮助。

老规矩，码字不易，欢迎点赞、关注、添加V：StorageExpert，下次更新不迷路。

什么是 PCIe？

在现代电脑、服务器和企业级存储设备中，PCIe是一个极其重要但又经常被忽视的关键技术，PCIe（Peripheral Component Interconnect Express），这个直接翻译过来就是“外围设备高速互连总线”。

无论是你插的显卡、GPU、NVMe 固态硬盘、网卡，还是存储系统（比如 Dell EMC、NetApp、Isilon、PowerStore）中的 SAS HBA、NVRAM 卡、FC 光纤卡，它们都通过 PCIe 与 CPU 进行高速通信。PCIe 是连接系统内部所有功能模块的 高速立体交通体系。

来看看PCIe的定义？PCIe 是一种高速点对点通信架构，用于连接 CPU 与各种扩展设备，是现代计算机内部的高速公路系统。

它负责连接所有高速外设，包括：

• 显卡
• NVMe SSD
• 网卡（Ethernet、RDMA、RoCE）
• 光纤卡（Qlogic/Emulex）
• SAS HBA、RAID 控制器
• FPGA、AI 加速卡
• 存储系统中的 NVRAM、NVMe Cache、BMC（NetApp有些叫做SP）

PCIe 就是这些设备与 CPU 沟通的唯一“高速通道”。

PCIe 的三大核心优势：

1. 点对点通信（每个设备独占通道）

老式 PCI 是“共享总线”，带宽会被瓜分。

PCIe 则是每个设备有自己的专用高速通道。

就像旧时代的公交车变成了每辆车独占高速车道。

2. 高度可扩展（x1 / x4 / x8 / x16）

你可以根据设备需求决定车道数量：

• NVMe：x4
• 显卡：x16
• HBA / NIC：x8

车道越多，带宽越高，非常灵活。

3. 多代速度提升巨大（每代翻倍）

代数	每 Lane 单向带宽
PCIe Gen1	250 MB/s
PCIe Gen2	500 MB/s
PCIe Gen3	1 GB/s
PCIe Gen4	2 GB/s
PCIe Gen5	4 GB/s
PCIe Gen6	8 GB/s（未来方向）

NVMe SSD 之所以快，就是因为它直接跑 PCIe 通道。

PCIe 中的重要概念

这个很重要呀，如果要做故障诊断，看log，经常会看到这些方面的报错或者information。

PCIe 的结构是 树状结构（Tree Topology）。

理解这三者，你就彻底理解 PCIe。

① Root Complex（RC）——CPU 内部的“交通枢纽 + 行政中心”

Root Complex 是 CPU 内部的一块逻辑模块，负责：

• 分配 PCIe 地址（BDF：Bus/Device/Function）
• 枚举整个 PCIe 树
• 管控 PCIe 链路速度和 Lane 数量
• 建立 PCIe 设备与内存之间的映射（DMA）
• 管理 AER（高级错误报告）

一套系统，只有一个RC，就是Root Complex，它是整个 PCIe 世界的“起点”和“管理核心”。

② Root Port——从 CPU 伸出的“物理 PCIe 端口”

Root Port 是 Root Complex 下的实际 PCIe 通道。

比如：

• Root Port #1（x16）→ 给显卡
• Root Port #2（x8） → 给 SAS HBA
• Root Port #3（x4） → 给 NVMe SSD

Root Port 决定了设备链路的物理能力。

③ Endpoint——最终设备（显卡、网卡、NVMe…）

所有能够“接收” PCIe 信号的设备都叫 Endpoint。

它们是 PCIe 的“树叶”，例如：

• 显卡
• NVMe SSD
• 25Gb/100Gb 网卡
• SAS HBA
• RAID 卡
• FPGA
• AI 加速器
• 存储控制器中的 NVRAM / Journaling 卡

④ PCIe Switch（PLX/SwitchTec）——“扩展树干”

当 Root Port 数量不足时，需要 PCIe Switch 来“扩张 PCIe 网络”。

它能做到：

• 把 x16 分成多个 x8/x4/x2 链路
• 同时连接很多 PCIe 设备
• 保证带宽几乎不损失（非阻塞）

在存储控制器（PowerStore / NetApp AFF / Unity XT）中非常常见。这个更多的是用来管理磁盘的，如NVMe磁盘等，所以看log的时候，经常会看到PLX的字样出来。

PCIe 的链路和地址是怎么分配的？什么是 BDF？

每个 PCIe 设备在系统启动时都会被分配一个唯一的地址：

Bus : Device . Function    （简称 BDF）

03:00.0 → NVMe SSD（Bus 3，设备号0，功能0）
65:00.1 → 双口 NIC 的第二个端口

这个过程叫 PCIe 枚举（Enumeration），由 Root Complex 完成。

重启后 BDF 会改变吗？

这个问题困扰过我，就是怎么找到PCIe的地址，如果实在没有官方的文档，我一般都是拿一台正常的机器的各种log和有问题的去对比，然后找故障点。这样问题就来了，不同的设备，甚至同一台设备如果重启后，这些PCIe的地址是否会发生变化呢？

要回答这个问题，要从下面的两个角度来回答。对于存储控制器，PCIe的设备可以分为两大来，一类是控制器板子上的，焊死的，改变不了。还有一类是可以通过模块来扩展的。

板载设备（Onboard）

BDF 基本不会改变。

原因：

• 线路焊死在主板上
• Root Port 分配固化
• BIOS 初始化顺序稳定

可扩展设备（Add-in Card）

这个就是通过IO module来扩展的，几乎所有的存储设备都有这个。当然入门级的一般都是通过daughter card，就是mezzaline卡的方式来实现的。高端存储设备就有很多的扩展口。

这种设备的BDF 有可能改变，只是有可能，大部分情况还是不变的。

改变来自：

• 插拔设备
• 换卡（不同功能数量）
• 改变 BIOS 设置（Above 4G、SR-IOV、bifurcation）
• 服务器 NVMe 背板热插拔
• PCIe Switch（PLX）下机插槽变化
• BIOS 更新导致根端口初始化顺序改变

总结一下：板载设备是稳定、扩展的PCIe设备是有可能变化的。

PCIe 在服务器与存储系统中的真实应用

PCIe 不只是电脑里的“显卡插槽”，在专业设备中它更重要：

在服务器中

PCIe 连接：

• 40Gb/100Gb NIC
• HBA / RAID
• NVMe SSD
• GPU
• FPGA、DPU
• 板载 BMC（通过 PCIe-USB 桥）

在企业级存储系统中

PCIe 是整个系统的数据血管：

• SAS / NVMe 后端链路
• 前端多端口高速网络
• 负载均衡 ASIC / FPGA
• NVRAM（写入日志）
• 缓存加速卡
• RAID 算法引擎
• PCIe Switch（PLX）用于扩展几十个设备

整个存储控制器的性能几乎完全依赖 PCIe 架构的合理布局。

写在最后

PCIe的概念非常重要，是现代计算机与存储系统内部最重要的高速通信架构。要理解Root Complex 是根，Root Port 是枝干，Switch 是树干扩展，Endpoint 是树叶这些PCIe的概念，要理解PCIe的地址BDF。有了这些概念，您看log日志的时候就能看明白哪里报错，哪里出现问题。然后根据日志有针对性的去给出解决方案。
