LIN总线

news 2025/11/16 10:39:26

前言

本文参考：【LIN总线】LIN总线传输协议 - Emma1111 - 博客园

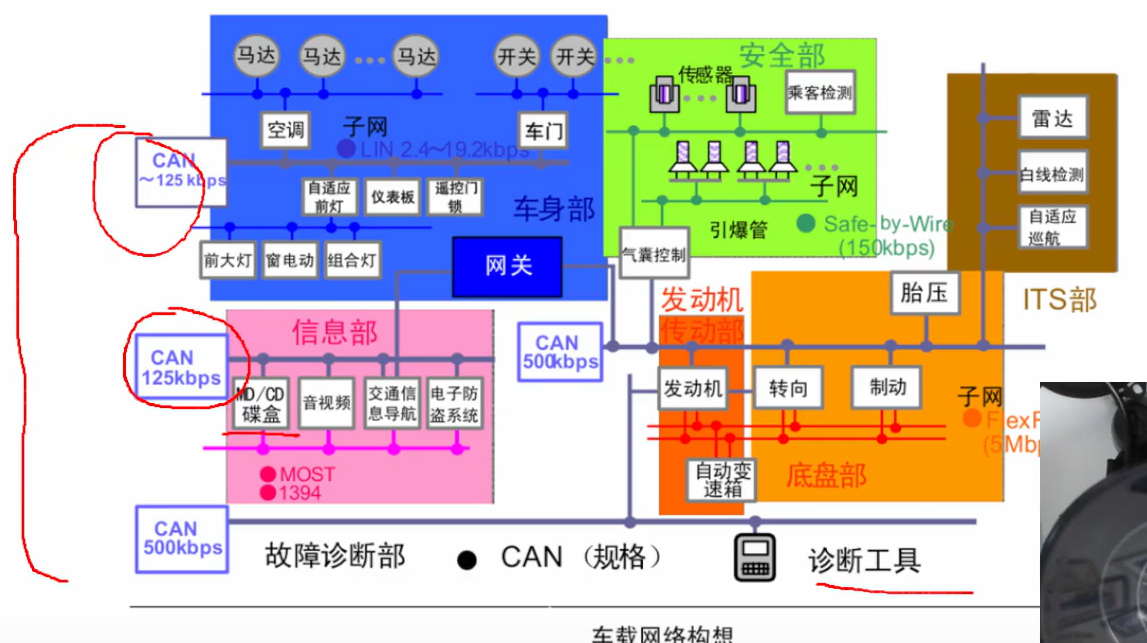

一、汽车中常用总线介绍

目前，汽车主流总线类型分以下四类：

LIN总线：通讯速度为10-125k，主要应用在汽车门窗、雨刮、灯光、座椅等部件。
CAN总线：通讯速度为125k-1M，主要应用在汽车空调、电子指示、故障检测等部件。
FlexRay：通讯速度为1M-10M，主要应用在汽车引擎控制、ABS、高级驾驶辅助等部件。
Most（逐渐被车载以太网取代）：通讯速度为10M以上，主要应用在汽车导航系统、多媒体娱乐等部件。
车载以太网：通讯速度高达Gbps，主要应用在智能座舱、自动驾驶、OTA升级方面。

二、LIN总线介绍

2.1 LIN总线概念

核心比喻：LIN总线就像一个 “部门内部的对讲机”。

想象一下，一个公司里有好几个部门。部门内部成员之间需要沟通，但没必要都用公司昂贵的电话系统（这相当于CAN总线）。他们会用一个便宜又实用的内部对讲机。

CAN总线 = 公司的正式电话系统
- 速度快，能同时多人通话（仲裁），但设备贵，线路复杂。
- 用于重要部门之间沟通（如发动机部和刹车部）。
LIN总线 = 部门内部的简易对讲机
- 速度慢，一次只能一个人说，但设备便宜，布线简单。
- 用于部门内部琐碎的事务沟通。

我们可以这样理解LIN总线：

它是汽车里一个低成本、低速度的“局部区域网络”。它采用“经理点名，员工回答” 的简单工作模式，专门负责处理那些不重要、不紧急的“杂活”，从而让更高级、更昂贵的CAN总线能腾出资源，去处理像发动机、刹车这样的“重要大事”。

2.2 LIN总线的工作模式

在这个“对讲机”网络里，有且只有一个经理（主节点），和几个员工（从节点）。

规则很简单：只有经理有权利发起对话，员工不能随便发言。

经理点名：经理拿起对讲机喊：“小王，报告一下你的情况！”
这在LIN总线里叫做发送 “报头”，里面包含了“小王”的ID。
员工答到：员工小王听到叫自己的名字，立刻回答：“经理，我一切正常。”
这在LIN总线里叫做发送 “响应”，里面包含了小王的具体数据。
其他员工：员工小张和小李也听到了，但发现叫的不是自己的名字，所以他们保持沉默。

这个过程就是LIN总线最核心的“单主多从”和“一问一答”机制。

2.3 LIN总线的特点

便宜是王道
1. 它只用一根信号线，极大地节省了线束成本和重量。
2. 对“员工”（从节点）的要求很低，可以用非常简单的芯片实现，进一步降低成本。
速度慢，但够用
- 它的传输速度最高只有CAN总线的几十分之一（最高20kbps）。
- 但这对于控制车窗升降、读取按钮状态、调节后视镜这些“慢动作”来说，完全足够了。
结构简单
- 网络里必须有且只有一个“经理”（主节点），通常是像车门模块、座椅控制器这样的稍复杂一点的电脑。
- “员工”（从节点）就是那些简单的开关、传感器和小电机。

2.4 LIN总线在车上用来干什么？

所有那些不涉及驾驶安全、动作不紧急、但又需要智能控制的地方，都是LIN总线的用武之地：

车门：控制车窗升降、门锁、后视镜折叠/调节。
座椅：调节座椅位置、记忆座椅设定、座椅加热。
方向盘：上面的多媒体按键、巡航控制按键。
空调：控制风门执行器、检测阳光强度。
车顶：控制天窗开关、阅读灯。

三、LIN报文结构

3.1 核心比喻

我们用一个非常生动的例子—— “老师课堂点名提问” ，来彻底讲懂LIN报文结构。

核心比喻：一堂LIN总线的“课”

想象一下LIN总线就是一堂课：

老师 = LIN主节点
- 他是课堂上唯一有权力发起提问的人。
学生们 = LIN从节点
- 他们只有被老师点名时才能回答。
一次完整的问答 = 一个LIN报文帧

LIN报文部分	在课堂上的比喻	详细解释
点名（报头）	老师发起提问	这部分永远由老师（主节点）完成。
1. 同步间隔场	老师大喊：“注意了！”	这是一个又长又特别的停顿，目的是让所有走神的学生（从节点）都抬起头，知道老师要开始提问了。这是LIN报文的开始标志。
2. 同步场	老师有节奏地拍手：“啪-啪-啪-啪”	老师拍出一个固定的节奏（固定字节 `0x55`），所有学生都根据这个节奏来校准自己的手表（波特率）。这样大家才能步调一致，听懂后续的问题。
3. 受保护标识符	老师叫：“小明，请你回答！”	这里包含了两个信息： 1. 问题ID：叫的是“小明”，而不是“小红”。这个ID决定了由哪个学生来回答，以及答案应该多长。 2. 防听错：老师会用一种特殊的语调（奇偶校验位），确保小明不会听成叫“小明”还是“小鹏”。
回答（响应）	学生起立回答	这部分由被点名的学生（从节点）完成。
4. 数据场	小明回答：“答案是42。”	这是真正的有用信息，比如“车窗当前位置是80%”。数据长度（1-8字节）由之前的ID决定。
5. 校验和	小明说：“我发誓答案没错！”	学生对自己的答案做一个保证（计算校验和）。老师和其他同学会验证一下，确保答案在传输过程中没有被干扰出错。

整体工作流程回顾

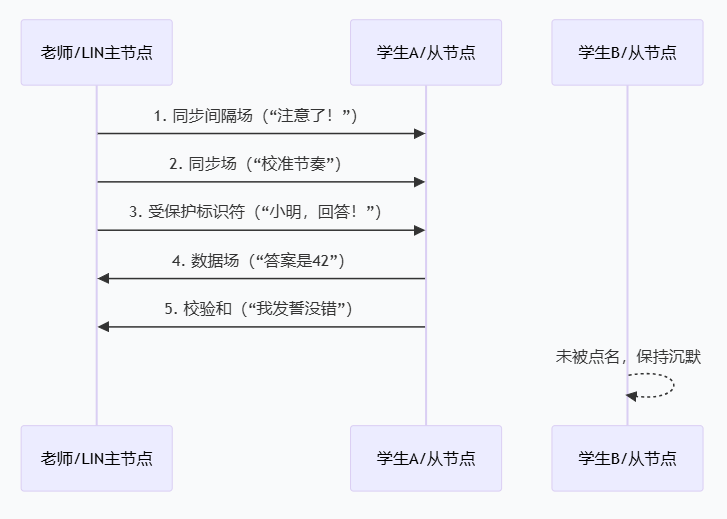

整个LIN报文帧的传输就是一次默契的课堂互动，其流程如下图所示，清晰地展示了从“点名”到“回答”的完整闭环：

总结一下关键点：

主从分明：永远是主节点发起（点名），从节点响应（回答）。
结构清晰：报文由报头（点名）和响应（回答）两大部分组成，缺一不可。
同步是基础：同步场确保了所有设备“步调一致”。
ID是关键：受保护标识符（帧ID）决定了谁该回答，以及答案的格式。
校验保可靠：校验和用来检查数据是否准确。

3.2 LIN报文结构（帧头+应答）

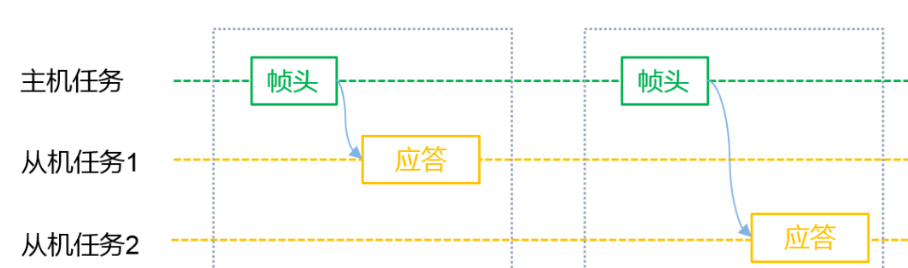

LIN报文帧由帧头（Hearder）与应答（Response）两部分组成。如下图所示，传输过程中，主机节点负责发送帧头；从机节点负责接收帧头，然后作出解析决定发送应答，还是接收应答或不回复。

1. 帧头 - 主节点的“点名”（必由主节点发送）

帧头的作用是发起一次通信，并告诉哪个从节点该回应了。它包含三个部分：

组成部分	通俗解释	具体数据内容与规则
同步间隔场	“全体注意！”	• 时长：一个持续至少13个位时间的显性电平（逻辑0）。 • 作用：这是一个独特的、绝不会在正常数据中出现的信号，用于唤醒所有从节点，并标志一个新帧的开始。
同步场	“大家看我的节奏！”	• 固定数据：一个固定的字节 `0x55`。 • 二进制模式：`0x55` 的二进制是 `01010101`，这是一个非常规则的方波。 • 作用：从节点通过测量这个方波的间隔，来校准自己的波特率，确保与主节点同步。这是实现低成本从节点的关键。
受保护标识符	“小明，你来回答！”	• 数据构成：1个字节，包含6位帧ID + 2位奇偶校验位。 • 帧ID范围：`0x00` - `0x3F` (0-63)。它定义了谁该响应以及数据场的长度。 • 奇偶校验位： - `P0 = ID0 XOR ID1 XOR ID2 XOR ID4` - `P1 = NOT (ID1 XOR ID3 XOR ID4 XOR ID5)` • 作用：确保从节点不会听错ID，并在接收到错误ID时丢弃该帧。

2. 应答 - 被点名者的“回答”（可由从节点或主节点发送）

应答的作用是携带真正的有效数据。它由被帧头点名的节点发送。

组成部分	通俗解释	具体数据内容与规则
数据场	“我的答案是...”	• 数据长度：包含1到8个字节的有效数据。具体长度由帧ID决定。 • 内容：可以是传感器读数、开关状态、控制命令等（如：`车窗位置 = 75%`）。 • 发送者： - 如果帧ID对应一个从节点，则由该从节点发布数据。 - 如果帧ID对应主节点自身，则由主节点发布数据。
校验和场	“我发誓答案没错！”	• 计算方式：1个字节，由发送方计算。 • 两种类型： - 经典校验和：只对数据场的内容进行计算。 - 增强校验和：对受保护标识符（帧ID）和数据场一起计算。这是新规范的趋势，安全性更高。

关键点总结

分工明确：帧头（Header）永远由主节点发送，用于调度；应答（Response）由被点名的节点发送，用于提供数据。
同步基础：同步间隔场和同步场是建立可靠通信的基础。
ID是灵魂：受保护标识符是整个帧头的核心，它决定了通信的对象和内容格式。
数据是目的：数据场承载了实际的控制信息或状态信息。
校验保可靠：校验和场确保了数据传输的完整性。

总之：

永远只有主节点能发起通信，并且通过调度表 预先规定好了在什么时间点、由主节点去点名哪个从节点，所以整个网络的通信是完全有序、可预测的。

对比CAN：在CAN总线中，任何节点都可以在总线空闲时“抢麦”，可能存在多个节点同时发送的情况，需要通过复杂的“仲裁”机制来决定谁胜出。而LIN总线从设计上就根本不存在“抢麦”的可能，从而彻底避免了冲突。

四、LIN的帧类型

我们把LIN总线的六种帧类型想象成一个 “特种部队小组” 的不同通信模式。这个小组由一名队长（主节点） 和几名队员（从节点） 组成。

核心成员介绍

队长：LIN 主节点。唯一的大脑，负责发起所有行动指令。
队员1-59号：LIN 从节点，负责执行具体任务。每个队员有一个固定编号（无条件帧ID 0-59）。

现在，我们来看看这个小组的六种作战协议（六种帧类型）：

1. 无条件帧 - 【常规点名报数】

形象描述：这是最基础、最常用的通信。队长按照花名册，周期性地、无条件地点名。
对话示例：
- 队长：“1号！”
- 1号队员：“到！我的状态是‘安全’。”
- 队长：“2号！”
- 2号队员：“到！我的状态是‘弹药充足’。”
特点：按部就班，风雨无阻。无论队员的数据有没有变化，只要被点到，就必须回答。用于传输最常规、周期性的数据。

2. 事件触发帧 - 【“有情况的举手！”】

形象描述：队长为了节省时间，不再一个个点名，而是对一组队员喊：“你们这几个人，谁有情况变化，就报告！”
对话示例：
- 队长：“第10-13号小组，有情况的报告！”
- （只有11号队员的状态发生了变化）
- 11号队员：“报告！11号状态变为‘发现敌情’！”
- （如果10号和12号同时报告，就会造成“冲突”）
特点：高效节能。只有当数据发生变化时才响应。但缺点是可能存在冲突（多个队员同时报告）。

3. 零星帧 - 【队长的直觉性询问】

形象描述：队长没有固定的询问 schedule，只有当某个先决条件被满足时，他才偶尔、零星地去询问某个特定队员。
对话示例：
- （队长先听到11号报告“发现敌情”）
- 队长心想：“既然有敌情，那我得问问侦察员那边什么情况。”
- 队长：“25号（侦察员），报告你的位置！”
特点：由事件驱动，非周期性。用于查询那些与另一个事件相关的、不常更新的数据。

4. 诊断帧 - 【专用指挥链路】

形象描述：这是队长与单个队员之间的“专属加密频道”，用于进行深度配置、下达特殊命令或读取身份信息。
对话示例：
- 队长使用指挥链路：“8号，这是诊断指令：请将你的灵敏度调至最高。”
- 8号通过指挥链路回复：“收到，灵敏度已调整至最高。”
特点：点对点，功能强大。固定使用两个专用的帧ID（0x3C和0x3D），数据格式也是固定的8字节，用于实现标准的诊断功能。

5. 用户自定义帧 - 【空白指令】

形象描述：队长手里有一个空白的、没有预先定义内容的指令（ID = 0x3E）。他可以根据临时需要，自由定义这个指令的含义和用法。
对话示例：
- 队长：“现在发布一个自定义指令，含义是‘全体模仿鸟叫’，开始！”
特点：灵活，用途未知。为未来的特殊应用保留的“后门”。

6. 保留帧 - 【封存的协议】

形象描述：这是一套被封印的指令集（ID = 0x3F - 0xFF），目前禁止使用，是为未来可能开发的“新式武器”或“新战术”预留的。
对话示例：
- （沉默... 目前无人有权使用）
特点：面向未来。

总结与记忆技巧

你可以这样记忆这六种类型：

帧类型	记忆口诀	解释
无条件帧	“日常点名”	最常用，周期性广播。
事件触发帧	“有变则报”	高效，用于数据变化，但可能冲突。
零星帧	“偶尔一问”	非周期，由其他事件触发。
诊断帧	“秘密热线”	专用通道，用于配置和深度命令。
用户自定义帧	“空白支票”	用途灵活，自定义。
保留帧	“未来科技”	为明天做准备。

五、调度表

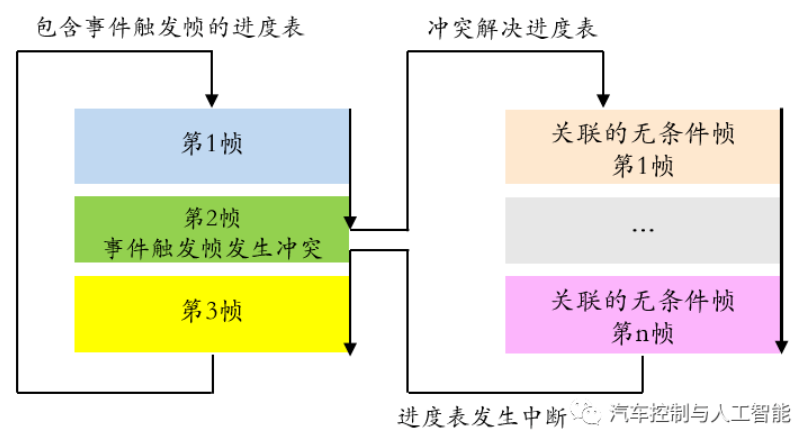

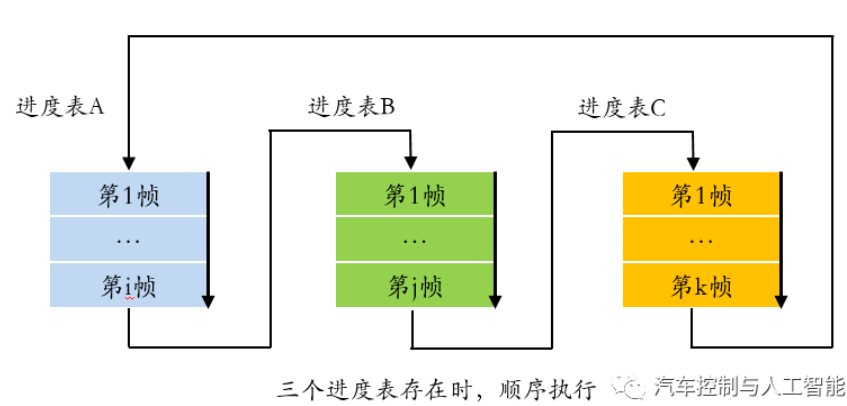

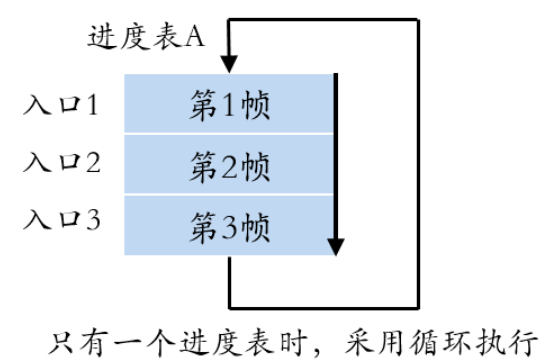

帧的调度表（或进度表）规定了总线上帧的传输次序以及传输时间。调度表位于主机节点，主机任务根据应用程需要进行调度。调度表可以有多个，一般情况下，轮到某个调度表执行的时候，从该调度表的入口处开始执行，到调度表的最后一个帧时，如果没有新的调度表启动则返回到当前调度表的第一个帧开始执行；也有可能在执行到某个调度表时发生中断，跳到另一个调度表后再返回，如事件触发帧就是典型的例子。

总结与优势

LIN调度表的核心作用就是：将不确定的通信，变得确定化。

无冲突：因为所有通信都被预先安排在不同的时间槽里，就像乐队不会所有乐器同时乱响一样，LIN总线也不会发生数据冲突。
可预测：你可以精确地知道任何一个信号会在什么时候出现在总线上，这对于测试和诊断至关重要。
结构化：它使得整个LIN网络的通信行为是规整的、可预期的，而不是杂乱的。

六、实际应用

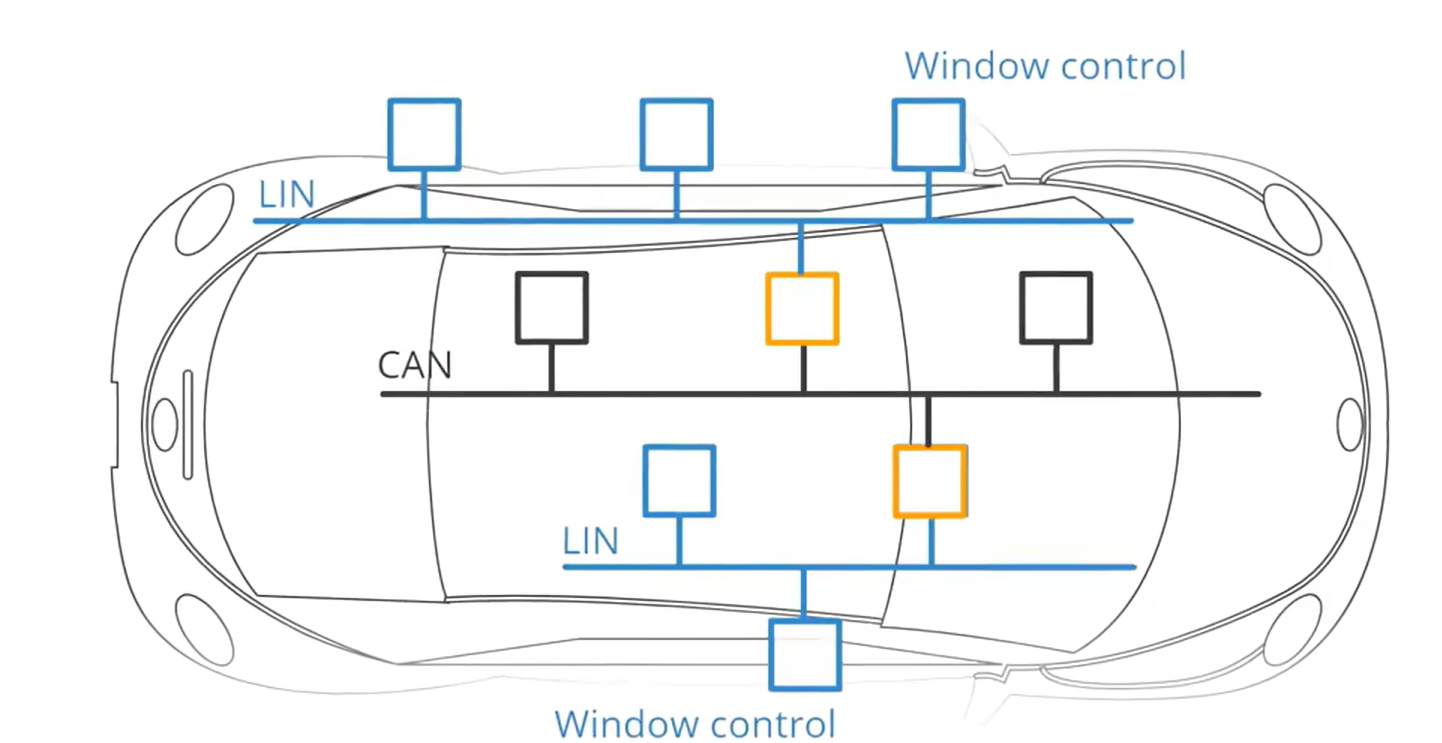

实例：LIN CAN总线的窗户控制

在汽车中，每一个LIN总线集群都有一个作为CAN总线网关的主节点，例如在汽车主驾驶，可以打开副驾驶侧的窗户，当你按下按键后，LIN集群会通过CAN总线向另一个LIN集群发送报文，这就会触发第二个LIN集群操作窗户使窗户打开。

详细过程分解（结合图表）

角色介绍：

LIN集群：一个主节点带着几个从节点组成的“部门”。
主节点：部门经理。既是本部门的领导，也是部门对外的联络员（CAN网关）。
从节点：部门员工。只和经理沟通，不直接对外。
CAN总线：公司内部的高速电话系统（所有经理都接入）。
本例中的角色分配：
- 主驾车门模块：主驾侧LIN集群的主节点（经理）。
- 主驾车窗开关：主驾侧LIN集群的一个从节点（员工）。
- 副驾车门模块：副驾侧LIN集群的主节点（另一个经理）。
- 副驾车窗电机：副驾侧LIN集群的一个从节点（另一个员工）。

步骤 1：用户输入（在主驾门板上按下开关）

你按下主驾门板上的“副驾车窗下降”开关。
这个开关本身是一个LIN从节点。它被按下后，会通过LIN总线向它的“经理”——主驾车门模块（主节点） 报告：“我被按下了，目标是下降副驾车窗”。

步骤 2：主驾侧LIN主节点处理指令并转换协议

主驾车门模块 收到来自开关的LIN消息。
它理解了这个指令：“需要控制副驾的车窗”。
它知道副驾车窗不属于自己部门管，需要跨部门协作。于是，它扮演起 “CAN网关” 的角色。
它将这个LIN指令“翻译”成一个标准的CAN报文。这个CAN报文会包含：
- 报文ID：例如 0x123，代表这是一个“车身控制指令”。
- 数据场：包含具体的信号，例如 Window_Control = RearRight_Down（假设副驾为右后）或 Target_Position = 0%。

步骤 3：通过CAN总线进行跨域通信

主驾车门模块 将这个组装好的CAN报文发送到CAN总线上。
CAN总线是广播形式的，车上所有接入CAN总线的ECU（包括副驾车门模块）都收到了这条消息。
其他ECU（如仪表、BCM）可能也会看到这条消息，但它们发现与自己无关，于是忽略它。
副驾车门模块（副驾侧LIN集群的主节点）识别出这个报文ID和信号是发给自己的，于是它接收并解析这条消息。

步骤 4：副驾侧LIN主节点驱动执行器

副驾车门模块 解析出指令：“需要让本部门的车窗电机下降”。
它再将这个指令“翻译”成LIN总线的语言。
它通过LIN总线向它的“员工”——副驾车窗电机（LIN从节点） 发送具体的控制命令，例如：Motor_Rotate_Forward（电机正转）。

步骤 5：最终执行与反馈（可选但重要）

副驾车窗电机 接收到LIN指令，开始转动，将车窗放下。
同时，电机可能内置位置传感器，它会通过LIN总线向副驾车门模块反馈当前状态，如“正在运行”或“已到达底部”。
副驾车门模块 可能会再次充当网关，将这个状态信息封装成一条CAN报文（例如 Window_Status = RearRight_FullyOpen）发送到CAN总线上。
主驾车门模块 接收到这个状态反馈后，可能会点亮开关上的指示灯或做出其他响应，让驾驶员知道指令已成功执行。
