小华HC32L136K8TA 单片机新建 MDK5 工程模板 (一)
小华HC32L136K8TA 单片机新建 MDK5 工程模板
一、准备工作:
（一）资料下载
mdk5的软件包,这里不详述了。大部份都是从stm32转过来，基本都安装过了。
IDE支持包HC32L13x_IDE_Rev1.2.1。
驱动库及样例HC32L13x_DDL_Rev2.1.0,HC32L13x_Template_Rev1.1.0.
（二）MDK5的安装
略过，网上资料和教程很多了。
（三）PACK包安装
HC32L13x_IDE_Rev1.2.1解压缩后里面有两个文件夹，IAR_IDE,MDK_IDE.在MDK5上安装，打开MDK_IDE文件夹，里面有个HDSC.HC32L13x.1.2.1.pack文件。
- 使用MDK5里面的Pack Installer来安装

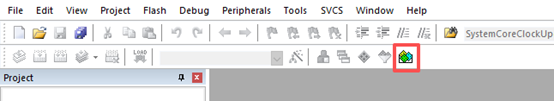

打开MDK5后点击红色区域的Pack Installer 图标

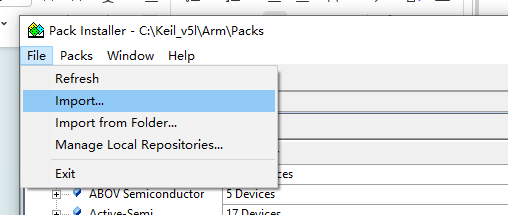

弹出Pack Installer面板后，点击文件下拉菜单下面的Import…
再打开下载解压后的HDSC.HC32L13x.1.2.1.pack文件的位置。
选择文件后，等待安装完成即可。
2. 手动安装
手动安装简单方便，建议先不要打开MDK5软件。在我的电脑里面找到HDSC.HC32L13x.1.2.1.pack的位置，双击打开。

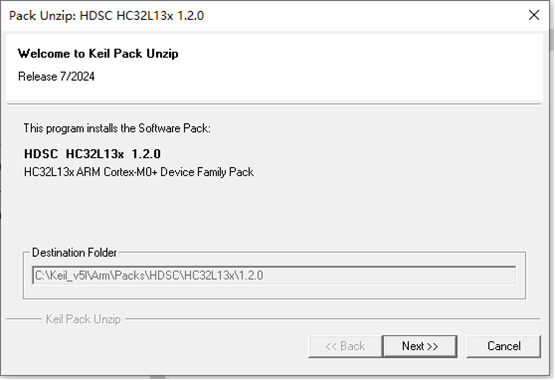

这里选择默认 Next,完成后，再点击Finish.
二、详细步骤
- 在电脑某个位置建立项目文件夹名称为LED(因为单片机通常都从点灯开始),名称可以随意。工程相关的文件后面都放在这个目录下。

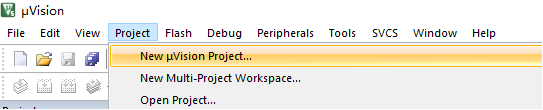

- 打开MDK5,点击下拉菜单Project下面的 New uVision Project…

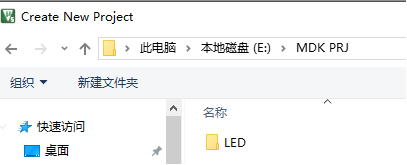

弹出Create New Project对话柜
打开LED文件后再新建一个文件夹，这里命名为Project,也可以随意取个名字。
最终的文件保存在E:\MDK PRJ\LED\Project下面，文件为也取为LED.

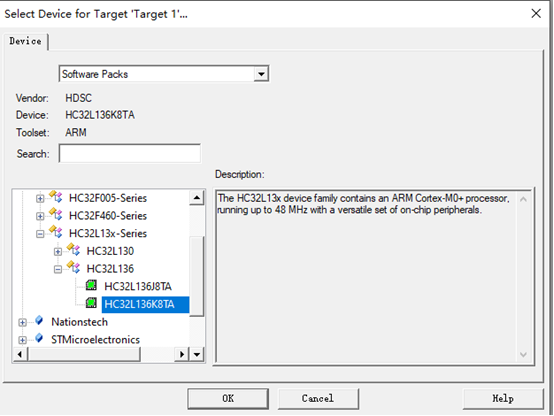

后面就是要选择单片机了，这里选的是HC32L136K8TA
3.点击OK按钮后出现下面的对话柜

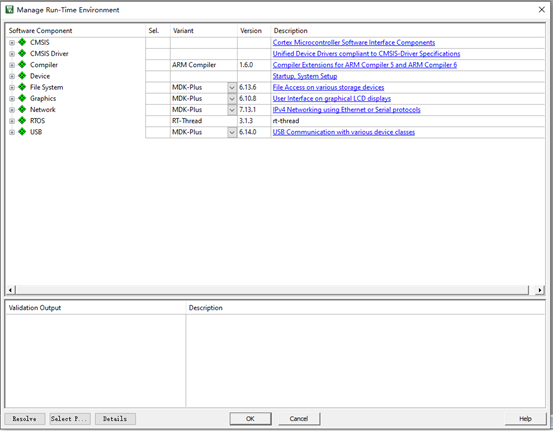

这里不使用Manage Run-Time Environment ，直接点南Cancel

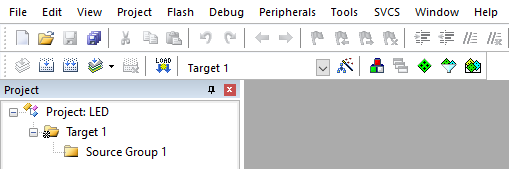

MDK工程显示如上图，工程目录文件夹显示如下面。
工程已经初步建立，后面再添加文件。
4.在工程目录LED下面新建Core和lib文件夹。Core放核心文件和启动文件。Lib文件放库文件。
将HC32L13x_DDL_Rev2.1.0\example\gpio\gpio_output\MDK目录下的startup_hc32l13x.s文件复制到现在工程目录的Core下面.把HC32L13x_DDL_Rev2.1.0\mcu\common下面的hc32l13x.h、interrupts_hc32l13x.c、interrupts_hc32l13x.h、system_hc32l13x、system_hc32l13x.h文件也放在Core下面。
5. 把HC32L13x_DDL_Rev2.1.0\driver文件夹下的所有文件都复制到现在工程LED\Lib目录下面.
-
前面已经把固件库和相关文件都复制到工程目录了。下面开始配置工程文件。
-

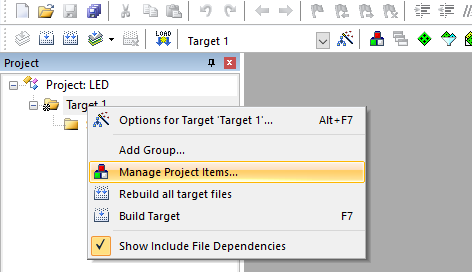

Project Targets下面重命名为LED,双击原来
