1.硬件测试测试方案设计方法
一、硬件测试方案的目标
- 验证功能：确保硬件产品能够实现设计的所有功能。
- 评估性能：测试硬件产品的性能指标是否满足要求。
- 检查可靠性：评估硬件在长期使用中的稳定性和可靠性。
- 确保兼容性：验证硬件与其他设备或系统的兼容性。
- 发现缺陷：通过测试发现设计或制造中的潜在问题。
- 满足标准：确保硬件符合行业标准和法规要求。
二、硬件测试方案的主要内容
1. 测试需求分析：
明确测试目标和要求。
确定测试范围和重点（如功能、性能、可靠性、兼容性等）。
2. 测试计划制定：
确定测试方法、工具和资源。
制定测试时间表和里程碑。
分配测试任务和责任。
3. 测试用例设计：
根据需求设计详细的测试用例。
包括正常情况、边界情况和异常情况的测试。
4. 测试环境搭建：
搭建符合实际使用环境的测试平台。
准备测试设备、工具和软件。
5. 测试执行：
按照测试计划和用例执行测试。
记录测试结果和数据。
6. 缺陷管理与跟踪：
记录测试中发现的缺陷。
跟踪缺陷的修复和验证。
7. 测试报告编写：
总结测试结果，评估硬件产品的质量。
提出改进建议。
三、测试方案具体设计步骤
1. 需求分析与目标定义
- 输入：产品规格书、用户场景、行业标准（如ISO/IEC、MIL-STD）。
- 关键动作：
- 明确测试类型：功能测试、性能测试、环境适应性测试、寿命测试等。
- 分解测试项：通过需求矩阵将需求映射到具体测试用例。
- 优先级排序：基于风险（FMEA分析）确定关键测试项（如安全相关功能优先）。
2. 测试环境设计
- 硬件环境：
- 仪器选型：根据被测参数选择设备（如示波器测信号完整性，热成像仪测温度分布）。
- 负载模拟：使用电子负载仪、机械振动台模拟实际工况。
- 软件环境：
- 测试框架搭建
- 环境控制：
- 温湿度箱（-40℃~85℃，湿度5%~95% RH）。
- 电磁屏蔽室（针对EMC测试）。
3. 测试仪器与工具配置
- 基础仪器：
- 数字万用表（精度≥6.5位）、示波器（带宽≥200MHz）。
- 数据采集卡（DAQ）、压力传感器、功率分析仪。
- 专用设备：
- 网络分析仪（射频性能测试）、三坐标测量机（机械精度）。
- 软件工具：
- 自动化脚本（Python+PyTest）、数据分析工具（MATLAB、JMP）。
4. 测试方法设计
- 功能测试：
- 黑盒测试：输入-输出验证（如按键触发响应时间≤50ms）。
- 白盒测试：代码覆盖率分析（目标≥90%分支覆盖）。
- 性能测试：
- 极限测试：超额定负载（如电源模块120%负载持续1小时）。
- 稳定性测试：72小时高低温循环（-20℃↔60℃）。
- 故障注入测试：
- 硬件：注入电压跌落（±20%波动）、信号干扰。
- 软件：模拟内存泄漏、网络丢包（使用TC/netem）。
5. 合格判据制定
- 量化指标：
- 功能通过率（如100%基础功能通过）。
- 性能容差（如CPU温度≤85℃@满载）。
- 统计要求：
- 样本数量（如寿命测试需≥30个样本，置信度95%）。
- 允许失效次数（如MTBF≥10万小时）。
6. 测试执行与数据记录
- 流程示例：
- 预测试校准（仪器归零、环境参数记录）。
- 实时数据采集（使用SCADA系统或日志服务器）。
- 分阶段执行（按测试项逐项激活）。
- 异常处理：
- 触发预设中断条件（如温度超限自动断电）。
- 记录故障快照（保存故障前10秒数据流）。
7. 结果分析与优化迭代
- 数据分析：
- 趋势分析（如老化测试中的性能衰减曲线）。
- 根因分析（5 Whys法定位失效源头）。
- 方案优化：
- 修订测试用例（补充边界场景）。
- 调整判据阈值（基于统计分布优化）。

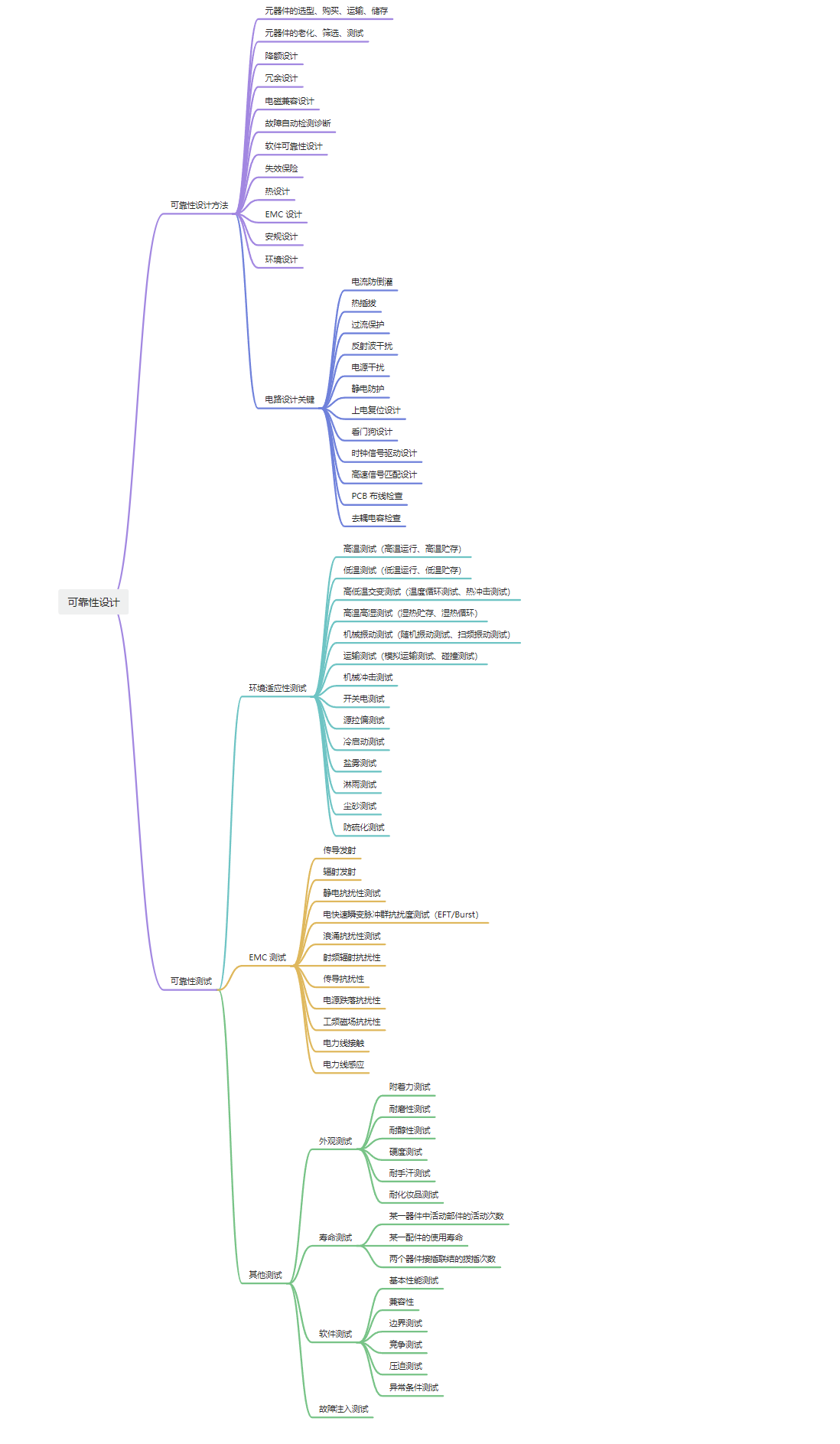

四、可靠性设计思维导图
测试的目的是为了保证产品可靠性，附上可靠性设计思维导图。
