EG2132 半桥MOS管栅极驱动芯片技术解析
一、芯片核心定位

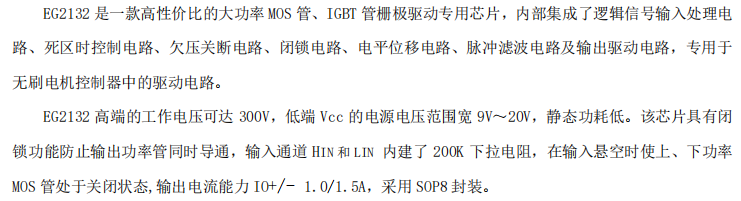

EG2132是一款高性价比的半桥MOS管/IGBT栅极驱动芯片,内置300V高压自举电源和智能死区控制,专用于驱动N沟道功率管,为电机驱动和电源转换提供可靠的驱动解决方案。

二、关键电气参数详解
电源电压特性:
- VCC工作电压范围:9V至20V

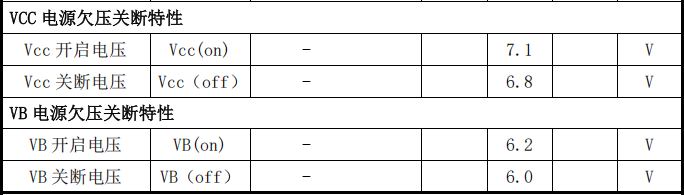

芯片供电电压范围,推荐典型值15V,适应多种MOS管栅极驱动需求。 - VCC开启电压:7.1V典型值
当VCC电压超过此阈值时,芯片开始正常工作。 - VCC关断电压:6.8V典型值
当VCC电压低于此值时,芯片进入欠压保护状态。

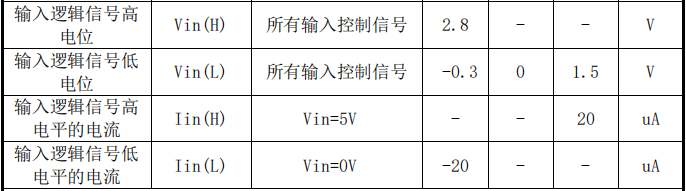

输入逻辑特性:
- 高电平阈值:>2.8V
输入信号高于此电压被识别为高电平,兼容3.3V和5V逻辑系统。 - 低电平阈值:<1.5V
输入信号低于此电压被识别为低电平,提供良好的噪声容限。 - 内置下拉电阻:200kΩ
确保输入悬空时MOS管处于关闭状态,提高系统安全性。

输出驱动能力:
- 拉电流能力:1.0A典型值
输出高电平时提供的最大电流能力,影响MOS管开启速度。 - 灌电流能力:1.5A典型值
输出低电平时吸收的最大电流能力,影响MOS管关断速度。

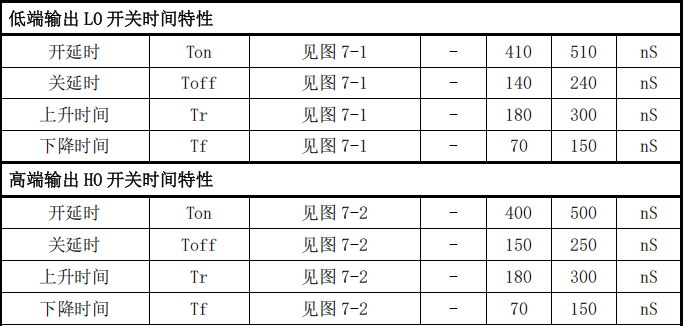

开关时间特性:
- 开通延时:400-500ns
从输入信号跳变到输出开始响应的时间延迟。 - 关断延时:140-250ns
从输入信号跳变到输出开始关断的时间延迟。 - 上升时间:180-300ns
输出从低到高的跳变时间,影响开关损耗。 - 下降时间:70-150ns
输出从高到低的跳变时间,影响开关损耗。

死区时间特性:
- 死区时间:
250ns典型值 智能插入的死区时间,有效防止同桥臂上下管直通。

高压耐受能力:
- 高端悬浮电源耐压:
300V 支持高压侧MOS管驱动,适应中高压应用场景。

三、芯片架构与工作原理

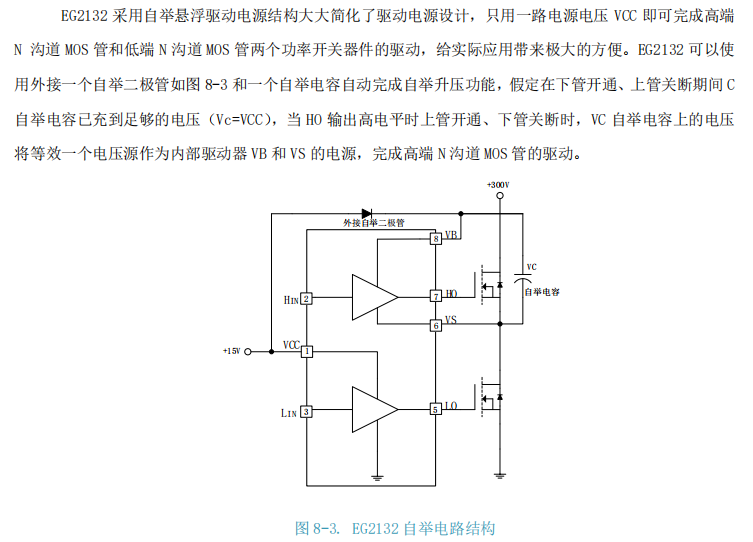

自举悬浮电源架构:
- EG2132采用独特的自举电路设计,仅需单路VCC电源即可驱动高低侧两个MOS管。当低侧MOS管导通时,VCC通过自举二极管为自举电容充电;当高侧MOS管需要导通时,自举电容作为临时电源为高侧驱动电路供电。

智能死区控制:
- 内部集成固定的死区时间控制电路,当输入信号变化时自动插入死区时间,防止高低侧MOS管同时导通造成的直通短路,确保系统安全。
互锁保护机制:

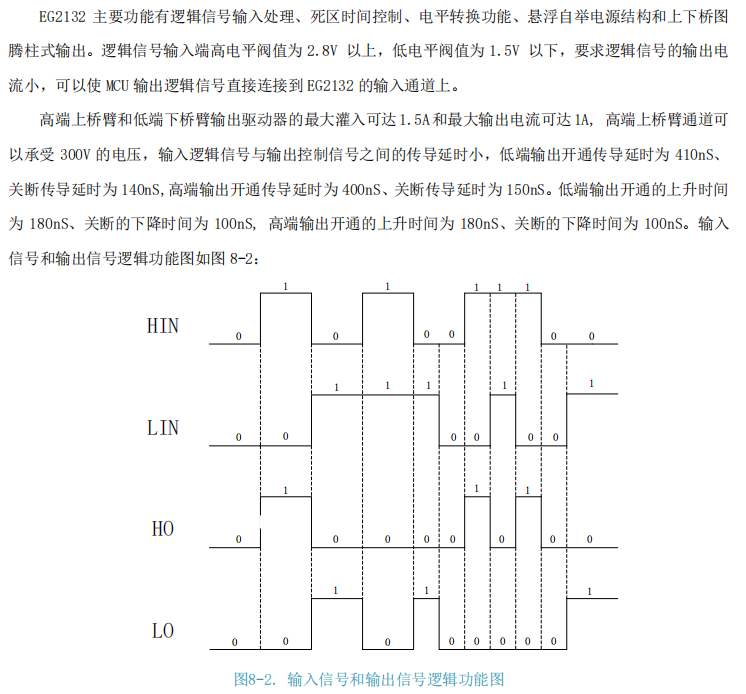

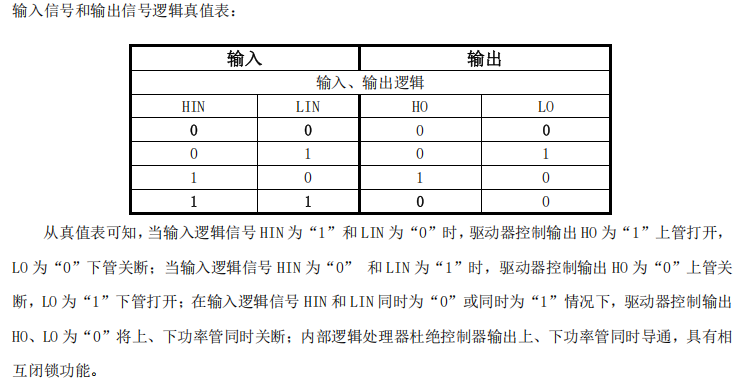

- 当HIN和LIN输入同时为高或同时为低时,芯片自动关闭两个输出,内置的闭锁电路彻底杜绝上下管同时导通的可能性。


四、应用设计要点
自举电路设计:
- 自举二极管应选择快恢复二极管,反向恢复时间需小于100ns。自举电容容值推荐0.1μF至1μF,耐压需高于VCC电压,建议选择X7R材质的陶瓷电容。
PCB布局规范:
- VCC去耦电容必须紧靠芯片引脚放置,推荐0.1μF高频电容
- 自举电容和二极管应靠近VB和VS引脚
- 功率地(功率MOS管源极)与信号地(芯片GND)应单点连接
- 驱动输出走线应短而直,减少寄生电感
栅极电阻选择:
- 根据MOS管栅极电荷和所需开关速度选择合适栅极电阻,通常取值5Ω至100Ω。较小电阻值可提高开关速度但增加EMI和振铃,较大电阻值降低开关损耗但增加开关时间。
电源设计考虑:
- VCC电源需要足够的电流输出能力,满足峰值驱动电流需求
- 建议在VCC引脚附近布置10μF以上的储能电容
- 对于高频应用,需要特别注意电源的噪声抑制
五、典型应用场景
无刷电机驱动器:
- 在BLDC电机控制中,EG2132提供可靠的高低侧驱动,支持PWM调速控制。其300V的耐压能力适应三相电机的驱动需求。
变频水泵控制器:
- 驱动水泵电机中的功率MOS管,完善的死区保护确保长期可靠运行。
高压降压电源:
- 在DC-DC变换器中驱动半桥功率管,支持高频开关操作。
Class-D类功放:
- 为高压D类功放提供高效的功率开关驱动,快速的开关特性确保音频质量。
电动车辆控制器:
- 在电动车控制器中驱动功率模块,耐受车辆电源系统的电压波动。
六、调试与故障处理
常见问题分析:
- 输出波形振铃:
检查PCB布局,缩短驱动回路长度,在栅极串联适当电阻或增加栅极电阻值。 - 芯片发热异常:
确认负载电容是否过大,检查自举电路工作是否正常,验证死区时间设置。 - 驱动能力不足:
对于特大功率MOS管,可外接推挽电路增强驱动能力或选择更大驱动能力的芯片。 - 直通现象:
检查输入信号是否存在重叠,验证死区时间是否正常工作,监测VB电压是否稳定。 - 保护功能验证:
通过示波器监测HO和LO波形,确认死区时间插入正确,验证欠压保护功能。
七、设计验证要点
- 开关波形测试:
使用示波器观测输入输出波形,验证开关时序和死区时间,确保无直通风险。 - 负载能力测试:
在不同负载电容条件下测试驱动波形质量,验证在实际应用中的驱动能力。 - 温度测试:
在全功率工作条件下监测芯片温度,验证散热设计的合理性。 - EMI测试:
检测开关过程中的电磁干扰,优化栅极电阻和布局降低EMI。 - 长期可靠性测试:
进行高温高湿环境测试,验证芯片在恶劣条件下的工作稳定性。
八、总结
EG2132通过其高集成度的半桥驱动架构、智能的死区控制和可靠的互锁保护,为功率开关系统提供了安全高效的驱动解决方案。其300V的耐压能力适应中高压应用需求,强大的驱动能力支持快速开关操作,完善的安全机制确保系统可靠性。在实际设计中,合理的自举电路配置、优化的PCB布局和恰当的栅极驱动参数是发挥芯片性能的关键。
文档出处
本文基于屹晶微电子EG2132芯片数据手册V1.1版本整理编写,结合功率驱动设计实践经验和应用注意事项。具体设计请以官方最新数据手册为准,建议在实际应用中充分测试验证。
