Design Compiler：在GUI界面查询设计对象的属性

相关阅读

Design Compilerhttps://blog.csdn.net/weixin_45791458/category_12738116.html?spm=1001.2014.3001.5482

---

        在Synopsys的EDA工具（如Design Compiler、PrimeTime、IC Compiler）中，设计对象的所有属性都可以使用get_attribute命令查询，该方法也是最完善的查询方式，使用report_attribute命令也可以报告设计对象的属性，但是仅限于部分属性（例如时钟对象的period属性就无法用该命令报告）。

        本文将展示如何在GUI界面查询设计对象的属性（仅限于部分属性）。

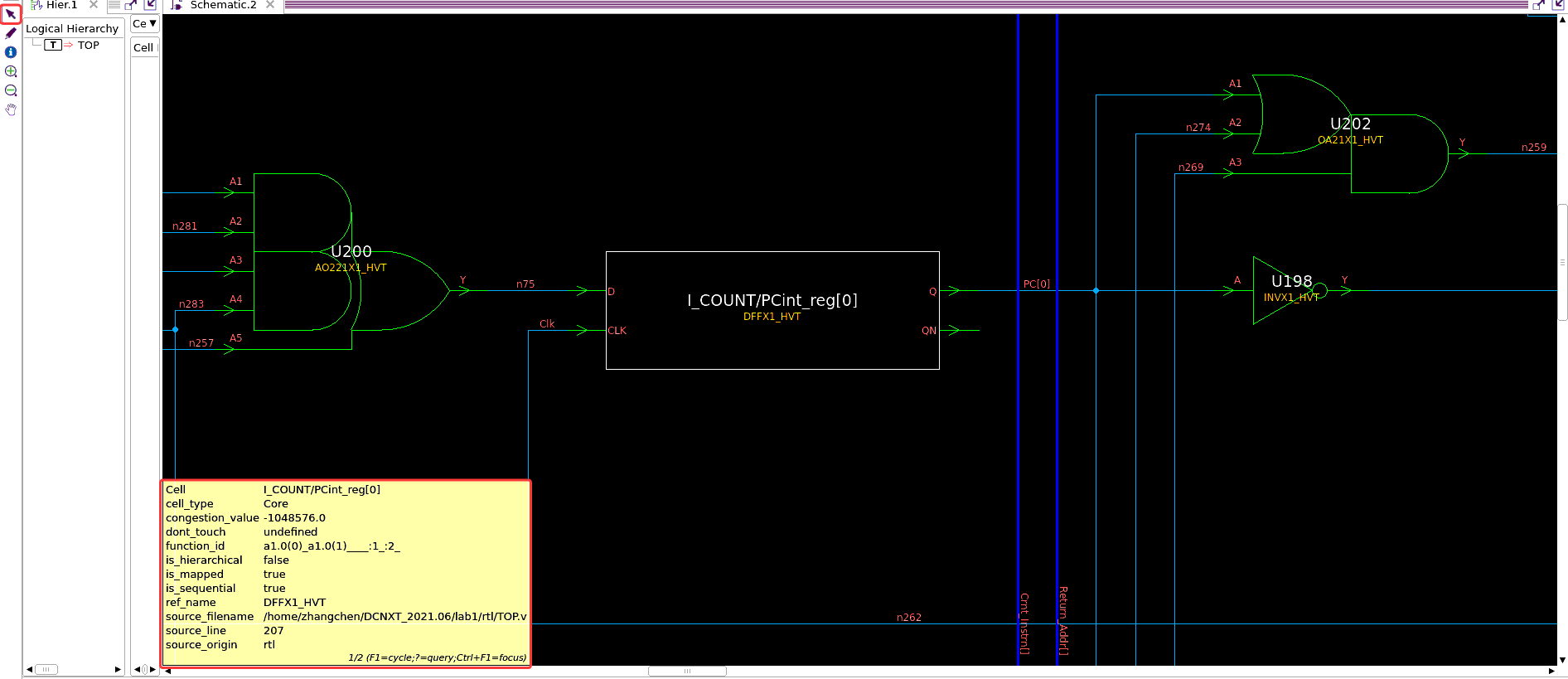

        如图1所示，选中Selection Tool，将光标悬停在需要查询的对象上，原理图左下角即会显示该对象的部分常用属性值。

图1 查询部分属性

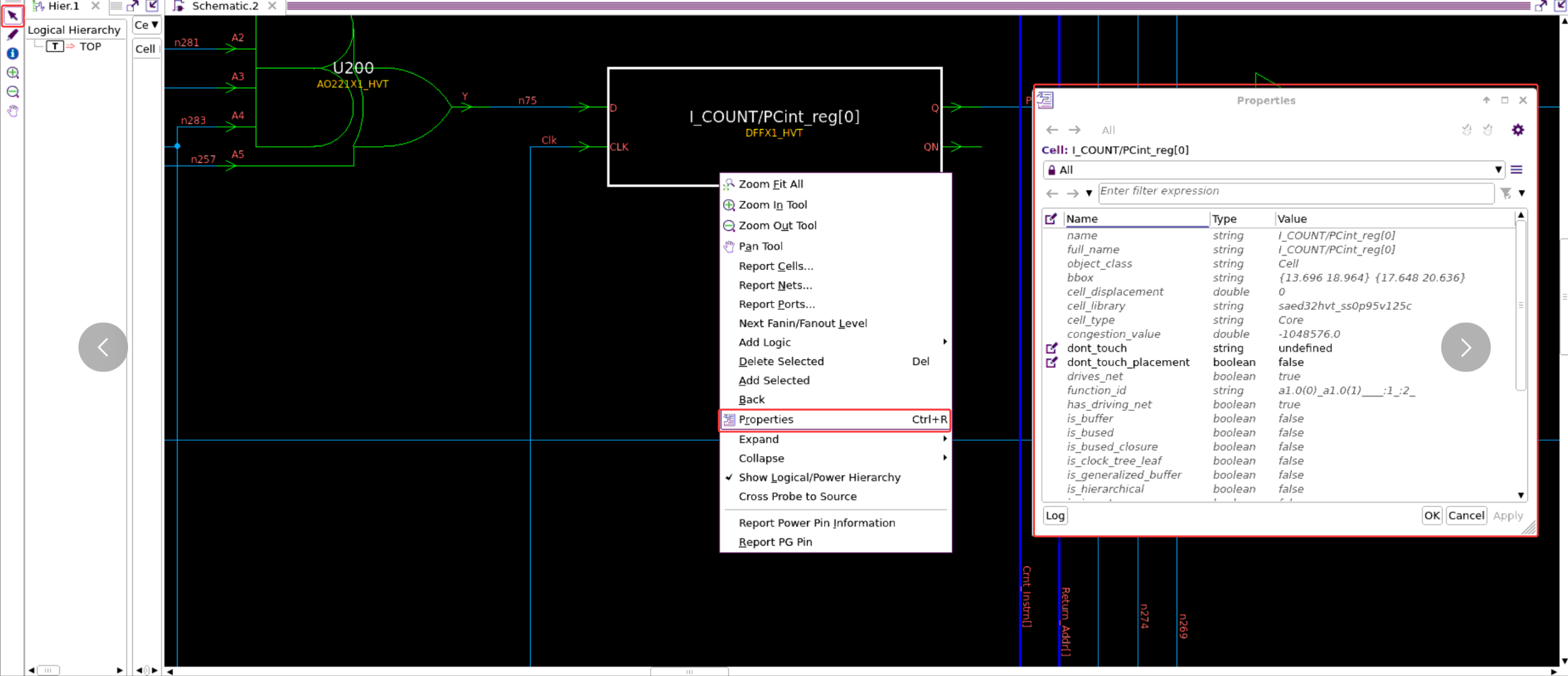

        如图2所示，选中Selection Tool（或使用快捷键Esc），选择需要查询的对象右击打开菜单，选择Properties选项即可打开属性窗口，窗口内包含了该对象的部分常用属性值。

图2 查询部分属性值

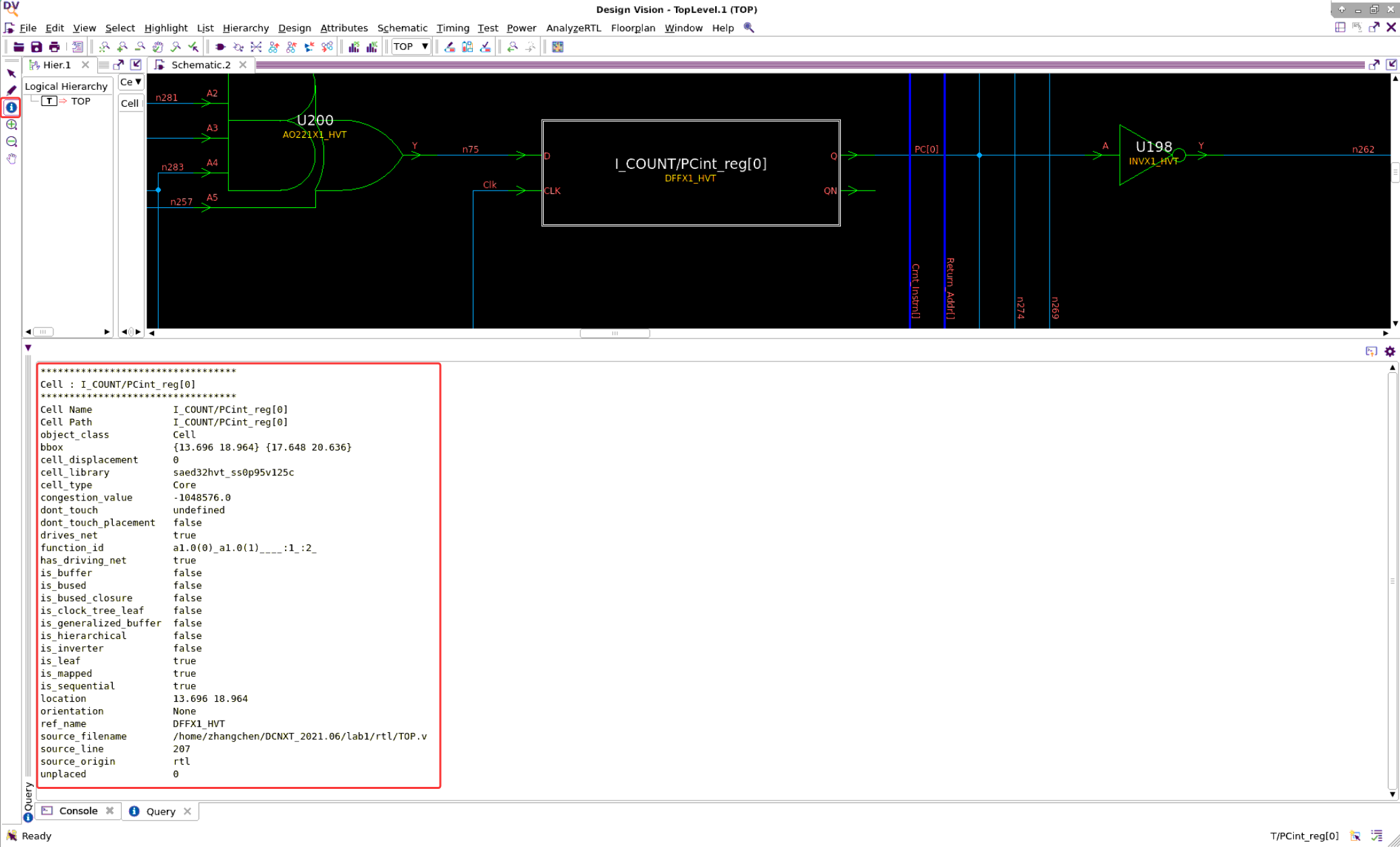

        如图3所示，选中Query Tool（或使用快捷键Ctrl+Q），选择需要查询的对象，即可在Query窗口看到该对象的部分常用属性值。

图3 查询部分属性值
