数据结构进阶——红黑树

---

1. 红黑树的概念

---

红黑树，是一种二叉搜索树，但在每个结点上增加一个存储位表示结点的颜色，可以是Red或Black。 通过对任何一条从根到叶子的路径上各个结点着色方式的限制，红黑树确保没有一条路径会比其他路径长出俩倍，因而是接近平衡的。

---

2. 红黑树的性质

---

• 1. 每个结点不是红色就是黑色
• 2. 根节点是黑色的
• 3. 如果一个节点是红色的，则它的两个孩子结点是黑色的
• 4. 对于每个结点，从该结点到其所有后代叶结点的简单路径上，均包含相同数目的黑色结点
• 5. 每个叶子结点都是黑色的（此处的叶子结点指的是空结点，是红黑树特有的NIL节点）

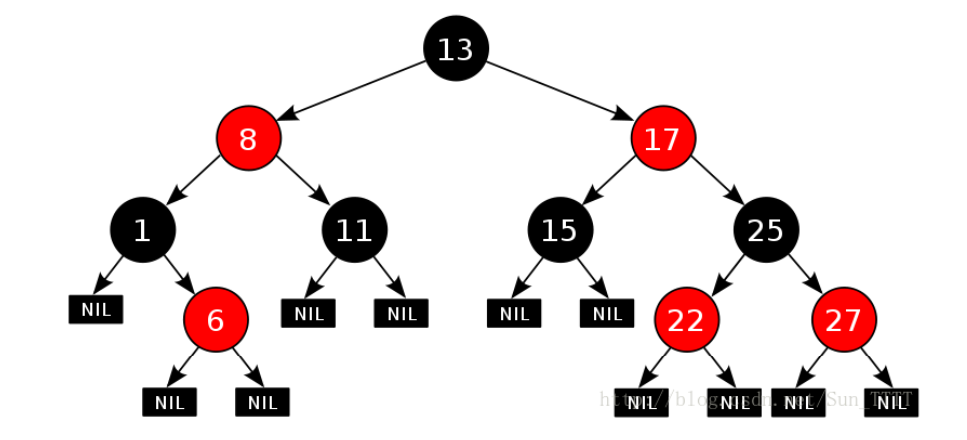

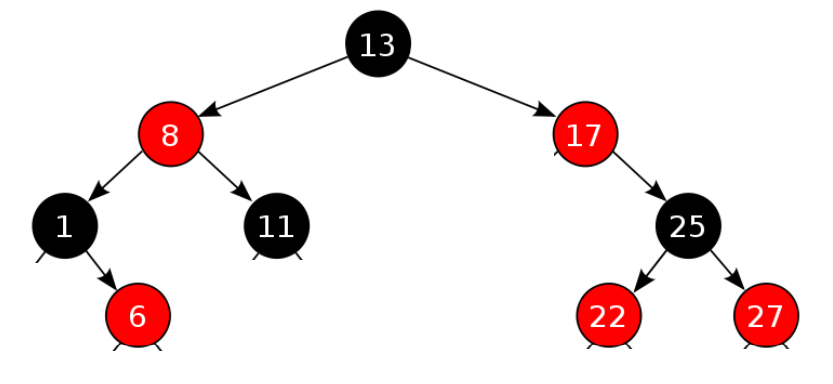

其中，第5条性质，是为了帮大家更好的理解性质4，举个例子：下面这棵树符合红黑树的定义吗？

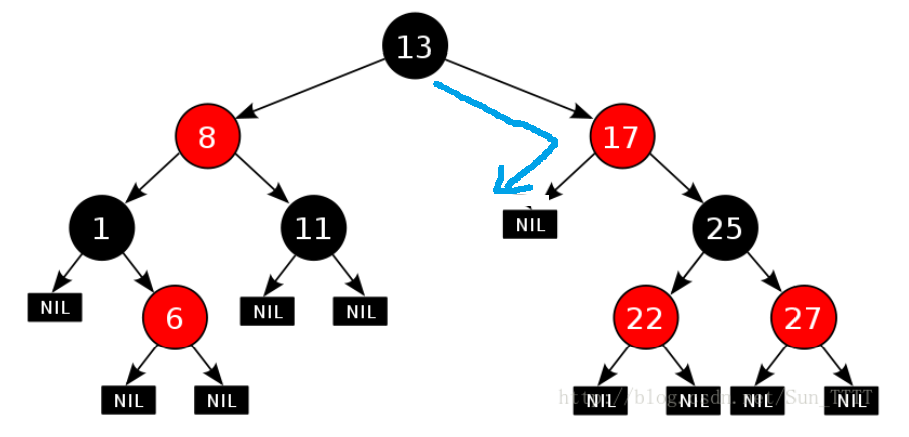

很显然，性质1，2，3都是符合的，但是性质4符合吗？所有路径上，是否有相同数量的黑色节点？是不是大眼一看感觉也符合性质4，别急，下面我们把NIL节点也带上：

可以看到，用蓝色线条画出的这条路径，是不是很容易被忽略？从根节点向下看，其他路径上的黑色节点数都是2个（不算NIL节点），唯独蓝色线路上的黑色节点只有1个，所以上面这棵树是不符合红黑树定义的，它不是红黑树！

满足了如上5条性质，就可以保证，最长路径不超过最短路径的两倍，但是这是为什么？感兴趣的同学可以下去思考一下，只能说，这是天才的设计，很抽象，从学习者的角度来讲，只要能使用并控制红黑树的结构，这就够了，没必要向天才看齐。

---

3. 红黑树节点的定义

下面我们先实现一颗kv结构的红黑树。

---

// 颜色定义
enum Colour
{RED,BLACK
};// 红黑树节点
template<class K, class V>
struct RBTreeNode
{RBTreeNode<K, V>* _left;		// 左节点RBTreeNode<K, V>* _right;		// 右节点RBTreeNode<K, V>* _parent;		// 父节点pair<K, V> _kv;					// 节点保存的数据Colour _col;					// 节点颜色RBTreeNode(const pair<K, V>& kv):_left(nullptr), _right(nullptr), _parent(nullptr), _kv(kv), _col(RED){}
};

---

4. 红黑树的插入

---

1. 思考，如果我们要新插入一个节点，这个节点应该是红色还是黑色？

• 先假设我们插入黑色节点，这会导致什么？会导致一整条路径上的黑色节点数量+1，这代价是不是太大了，我们要进行很多调整结构的操作，使得树重新满足性质4。

• 如果我们插入红色节点呢？

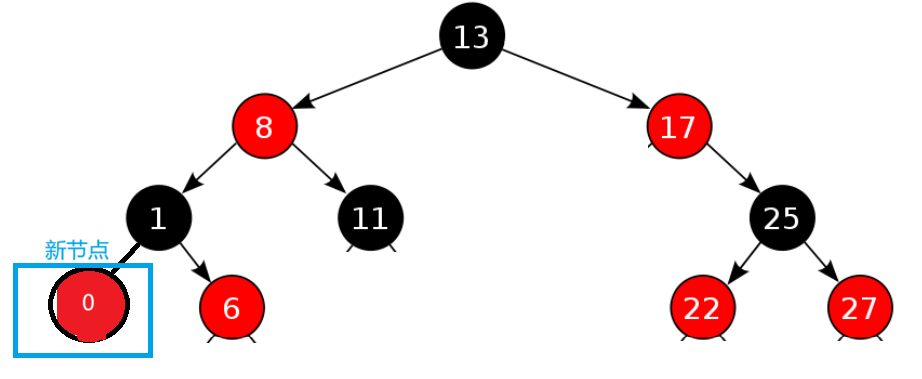

  • 如果新节点的父节点是黑色的，那么就结束了，不用做什么其他调整，就算插入成功了，因为这完全不会影响树的整体结构。

  • 如果新节点的父节点是红色，那么为了满足性质3（红色节点的子节点必须是黑色），就需要做出一些调整。


• 单单分析到这，就发现，插入红色节点，要比插入黑色节点代价小的多，很多情况下竟然只需要变色，就可以使红黑树结构平衡，而不用调整节点间的父子关系（旋转）。

2. 确定了新节点必须是红色节点，接下来就是分情况讨论

• 如果新节点的双亲节点的颜色是黑色，没有违反红黑树任何性质，则不需要调整；

• 但当新插入节点的双亲节点颜色为红色时，就违反了性质三不能有连在一起的红色节点，此时需要对红黑树分情况来讨论；

• 约定：cur为当前节点，p为父节点，g为祖父节点，u为叔叔节点（cur不一定是新插入节点，也可能是调整上去的）。

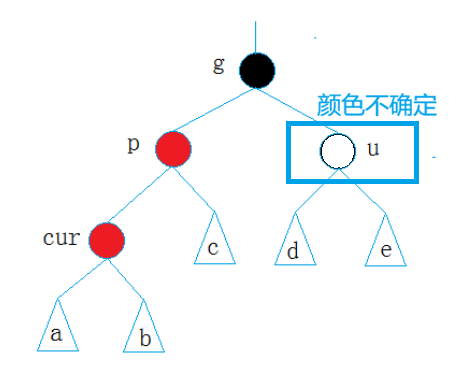

• 如果一颗子树需要被调整，那么至少有三个节点的颜色，我们是确定的。1. cur当前节点为红色。2. cur的父节点一定是红色。3. cur的爷爷节点，也就是父节点的父节点，一定是黑色。 因为调整之前，以cur为根节点的子树的上一级树必然是符合规则的，如果不符合，还调整什么？这棵树就是有问题的。

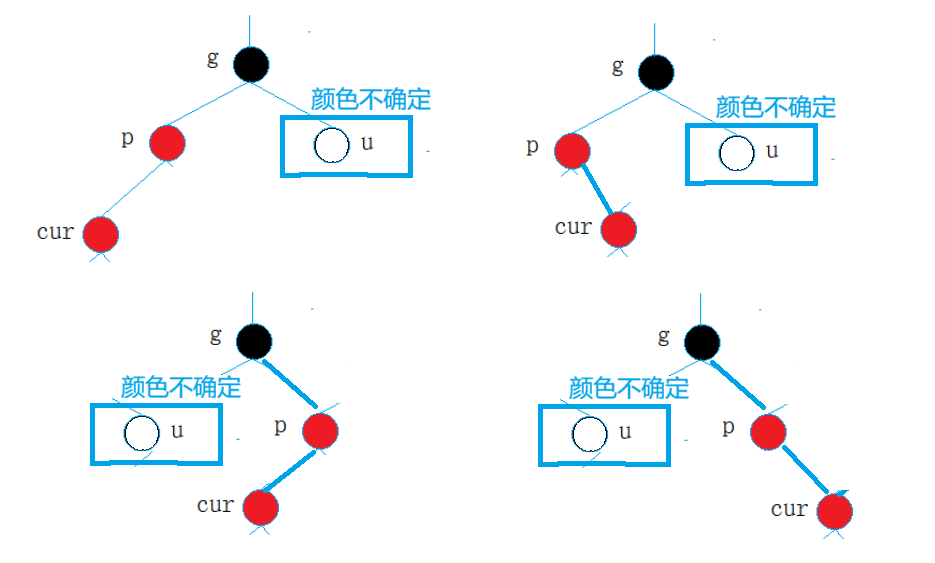

• 所以接下来，我们讨论的实际上是叔叔节点不同颜色or存在/不存在的情况 + cur在p的左节点or右节点的情况 + p在g的左节点or右节点的情况（叔叔节点也有可能不存在）。

• 将上面这些情况全部综合起来，一共有 4 * 4 = 16 种情况需要讨论。u节点存在or不存在or红色or黑色，共四种 X 上图中四种节点位置状态，共四种。
• 有同学可能会想，如果u节点是黑色，那么整个树就不满足规则4了啊，平衡被打破了啊。所以u节点要么是红色，要么不存在。这就是没有考虑到，cur可能不是新插入节点，可能是原来是黑色的，只是调整的过程中，由黑变红了。这种情况下，整棵树的黑节点数量还是平衡的。

下面的讨论中有一些情况会合并成一种情况（好编程），最终呈现出来，会小于16种。但是我们需要知道，本质上，就是对这16种情况进行处理。

2. 开始讨论

• 情况一（叔叔红）：

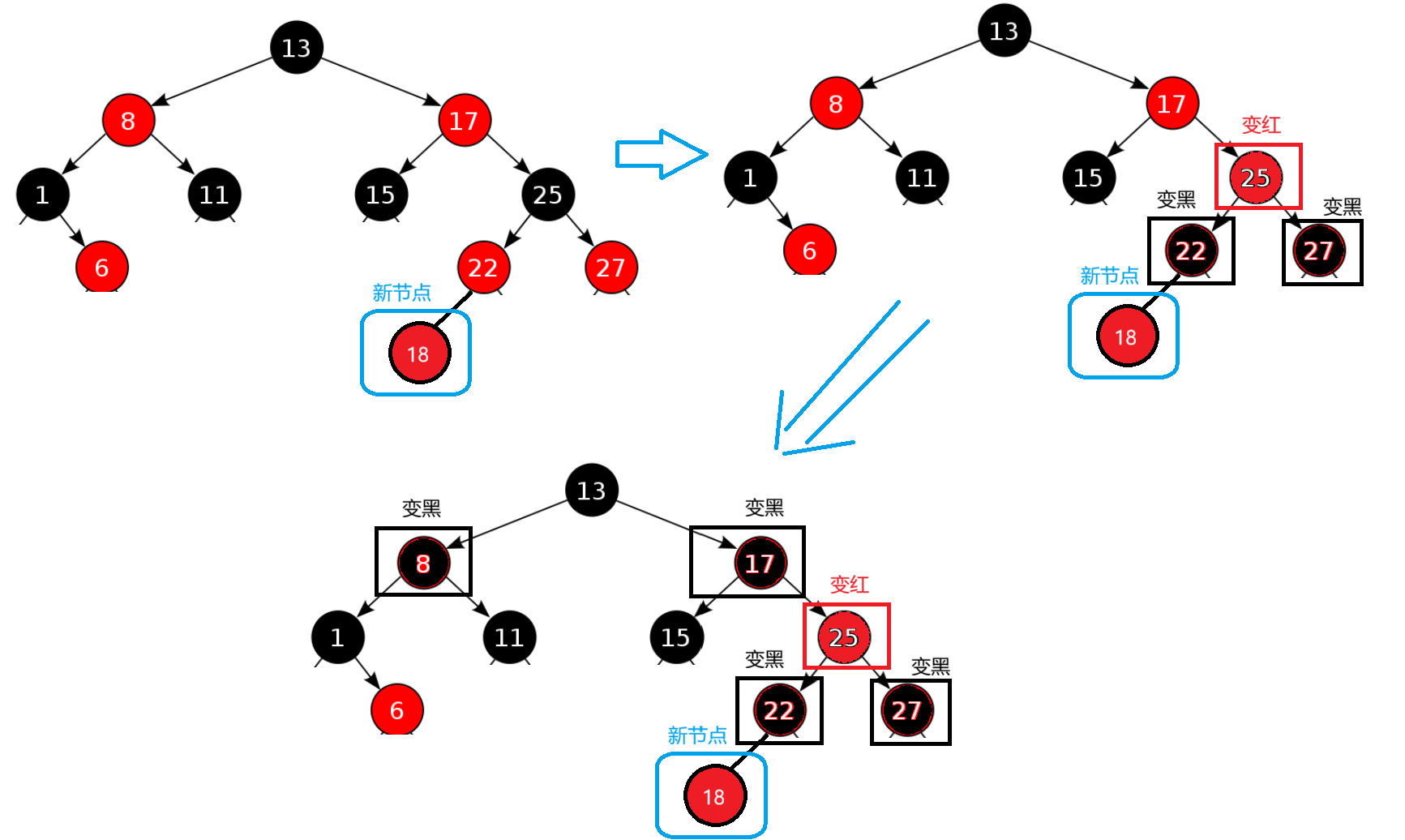

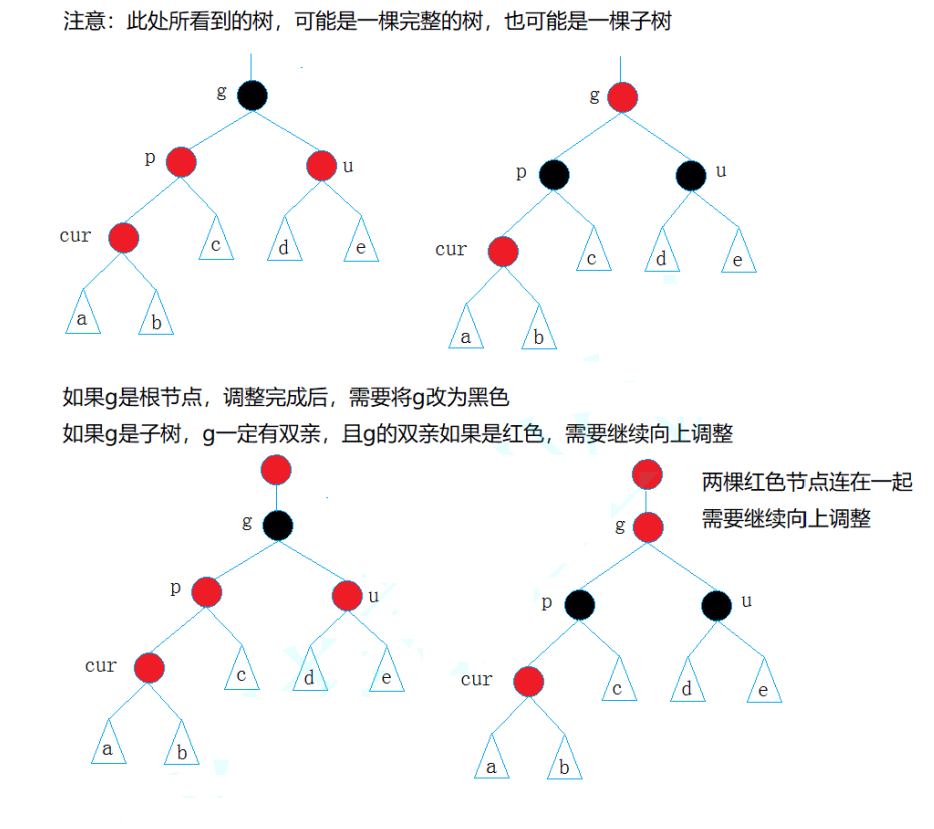

  • 情况1.1：p为g的左节点，cur为p的左节点，u存在且为红（左左红）。

    • 解决方案：将p,u改为黑，g改为红，然后把g当成cur，继续向上调整。


  • 情况1.2：p为g的右节点，cur为p的右节点，u存在且为红（右右红）。

    • 解决方案和情况一完全相同，这里不画图了，大家对着情况一的图，自行脑补一下。

  • 情况1.3：p为g的左节点，cur为p的右节点，u存在且为红（左右红）。

    • 解决方案和情况一完全相同。

  • 情况1.4：p为g的右节点，cur为p的左节点，u存在且为红（右左红）。

    • 解决方案和情况一完全相同。

  • 将上面所有的情况1.*，总结为一种，即叔叔为红色（叔叔红），统一解决方案：将p,u改为黑，g改为红，然后把g当成cur，继续向上调整。

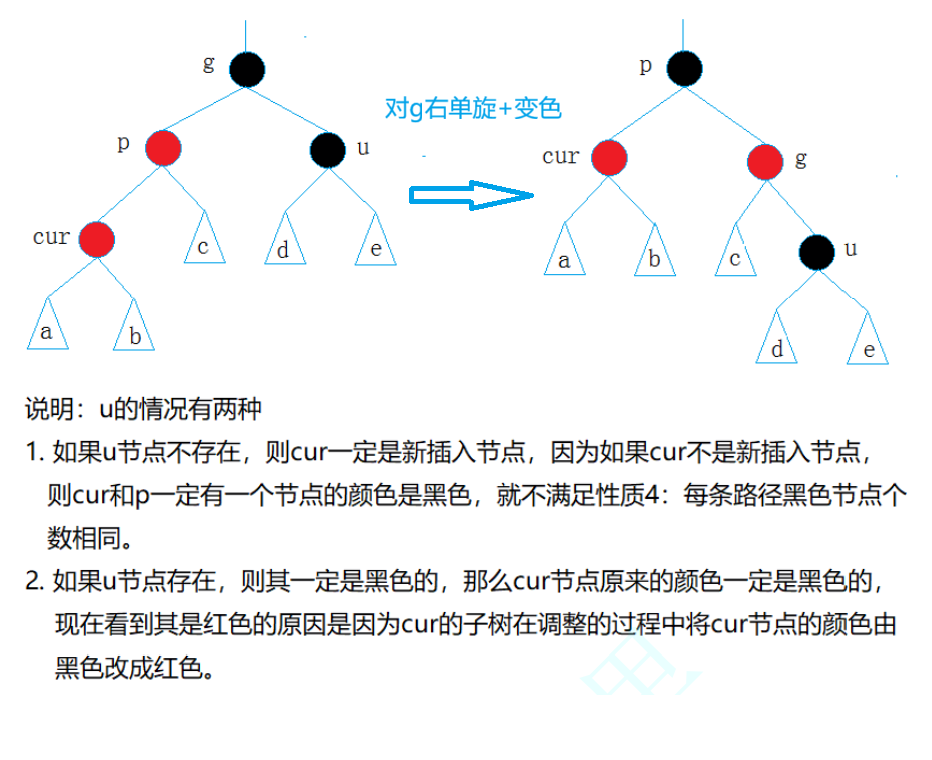

• 情况二（左左黑）：p为g的左节点，cur为p的左节点，u不存在/u存在且为黑。

  • 解决方案：先对g节点进行右单旋，然后将p,g变色--p变黑，g变红。


• 情况三（右右黑）：p为g的右节点，cur为p的右节点，u不存在/u存在且为黑。

  • 解决方案： 与情况三相比，唯一的不同是，需要对g进行左单旋。变色部分完全一样，将p,g变色--p变黑，g变红。

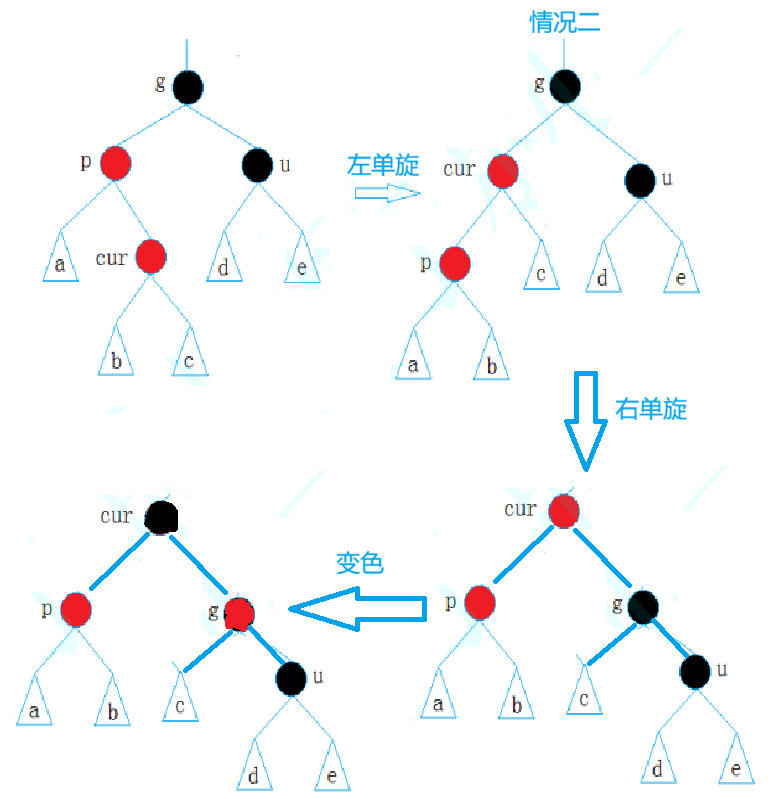

• 情况四（左右黑）：p为g的左节点，cur为p的右节点，u不存在/u存在且为黑。

  • 解决方案：先对p进行左单旋，转化为情况二（左左黑），再根据情况二进行处理。 总结一下就是，先左右双旋，再将cur变黑，g变红。


• 情况五（右左黑）：p为g的右节点，cur为p的左节点，u存在且为红。

  • 解决方案：先对p进行右单旋，转化为情况三（右右黑），再根据情况三进行处理。 总结一下就是，先进行右左双旋，再将cur变黑，g变红。

template<class K, class V>
class RBTree
{typedef RBTreeNode<K, V> Node;
private:Node* _root = nullptr;public:bool Insert(const pair<K, V>& kv){if (_root == nullptr){_root = new Node(kv);_root->_col = BLACK;	// 根节点必须是黑色return true;}Node* parent = nullptr;Node* cur = _root;// 先找到要插入的位置while (cur){if (kv.first > cur->_kv.first){parent = cur;cur = cur->_right;}else if (kv.first < cur->_kv.first){parent = cur;cur = cur->_left;}else{return false;}}// 设定新增节点为红色cur = new Node(kv);cur->_col = RED;if (kv.first > parent->_kv.first){parent->_right = cur;cur->_parent = parent;}else{parent->_left = cur;cur->_parent = parent;}// 如果父节点存在并且是红色，再处理，是黑色不用处理while(parent && parent->_col == RED){Node* grandFather = parent->_parent;if (parent == grandFather->_left){// 这里只是说父亲在爷爷左边，而cur有可能在父亲的左节点也有可能在右节点// 后面还要再做讨论//		g//	  p	  u//	  c// 父亲是爷爷的左节点，那么叔叔就是爷爷的右节点Node* uncle = grandFather->_right;// 叔叔存在，并且叔叔是红色（叔叔红）if (uncle && uncle->_col == RED){// 变色uncle->_col = parent->_col = BLACK;grandFather->_col = RED;// 继续往上处理cur = grandFather;parent = cur->_parent;}else{if (cur == parent->_left){// cur 在父亲左边，右单旋（左左黑）//		g//	  p//	cRotateR(grandFather);parent->_col = BLACK;grandFather->_col = RED;}else{// cur 在父亲右边，左右双旋（左右黑）//		g//	  p//		cRotateL(parent);RotateR(grandFather);grandFather->_col = RED;cur->_col = BLACK;}// 旋转之后直接就平衡了，直接breakbreak;}}else // parent == grandFather->_right{// 这里只是说父亲在爷爷右边，而cur有可能在父亲的左节点也有可能在右节点// 后面还要再做讨论//		g//	  u	  p//		  c// 父亲是爷爷的右节点，那么叔叔就是左节点Node* uncle = grandFather->_left;// 叔叔存在，并且叔叔是红色（叔叔红）if (uncle && uncle->_col == RED){// 变色uncle->_col = parent->_col = BLACK;grandFather->_col = RED;// 继续向上处理cur = grandFather;parent = cur->_parent;}else{if (cur == parent->_right){// cur 在父亲右边，左单旋（右右黑）//		g//		  p//			cRotateL(grandFather);parent->_col = BLACK;grandFather->_col = RED;}else{// cur 在父亲左边，右左双旋（右左黑）//		g//		  p//		cRotateR(parent);RotateL(grandFather);grandFather->_col = RED;cur->_col = BLACK;}// 旋转之后直接就平衡了，直接breakbreak;}}}// 不管前面如何处理，最后都要把根节点变黑_root->_col = BLACK;return true;}
}

---

5. 红黑树的验证

---

红黑树的检测分为两步：

• 检测其是否满足二叉搜索树（中序遍历是否为有序序列）；
• 检测其是否满足红黑树的性质。

template<class K, class V>
class RBTree
{typedef RBTreeNode<K, V> Node;
private:Node* _root = nullptr;public:...// 中序遍历void _InOrder(Node* root){if (root == nullptr)return;_InOrder(root->_left);cout << root->_kv.first << " ";_InOrder(root->_right);}void InOrder(){_InOrder(_root);cout << endl;}// 检查//	1. 红色节点的子节点是否为黑色节点//	2. 根节点->当前节点这条路径的黑色节点的数量bool Check(Node* root, int blacknum, const int refVal){if (root == nullptr){if (blacknum != refVal){ cout << "存在黑色节点数量不相等的路径" << endl;return false;}return true;}// 子节点情况太多了，我们直接反向检查父节点，只要红色节点的父节点不是红色，就是符合要求的if (root->_col == RED && root->_parent->_col == RED){cout << "有连续的红色节点" << endl;return false;}if (root->_col == BLACK){blacknum++;}return Check(root->_left, blacknum, refVal)&& Check(root->_right, blacknum, refVal);}// 看看红黑树是否符合要求bool IsBalance(){return _IsBalance(_root);}bool _IsBalance(Node* root){if (root == nullptr)return true;if (root->_col == RED)return false;// 参考值，算出最左路径的黑节点数量int refVal = 0;Node* cur = root;while (cur) {if (cur->_col == BLACK)refVal++;cur = cur->_left;}int blacknum = 0;	return Check(root, blacknum, refVal);}
};

---

6. 红黑树的删除

---

红黑树的删除本节不做讲解，有兴趣的同学可参考：《算法导论》或者《STL源码剖析》http://www.cnblogs.com/fornever/archive/2011/12/02/2270692.html

---

7. 红黑树完整代码+测试

---

1. 完整代码

#pragma once#include <iostream>enum Colour
{RED,BLACK
};using namespace std;template<class K, class V>
struct RBTreeNode
{RBTreeNode<K, V>* _left;RBTreeNode<K, V>* _right;RBTreeNode<K, V>* _parent;pair<K, V> _kv;Colour _col;RBTreeNode(const pair<K, V>& kv):_left(nullptr), _right(nullptr), _parent(nullptr), _kv(kv), _col(RED){}
};template<class K, class V>
class RBTree
{typedef RBTreeNode<K, V> Node;
private:Node* _root = nullptr;public:bool Insert(const pair<K, V>& kv){if (_root == nullptr){_root = new Node(kv);_root->_col = BLACK;	// 根节点必须是黑色return true;}Node* parent = nullptr;Node* cur = _root;// 先找到要插入的位置while (cur){if (kv.first > cur->_kv.first){parent = cur;cur = cur->_right;}else if (kv.first < cur->_kv.first){parent = cur;cur = cur->_left;}else{return false;}}// 设定新增节点为红色cur = new Node(kv);cur->_col = RED;if (kv.first > parent->_kv.first){parent->_right = cur;cur->_parent = parent;}else{parent->_left = cur;cur->_parent = parent;}// 如果父节点存在并且是红色，再处理，是黑色不用处理while(parent && parent->_col == RED){Node* grandFather = parent->_parent;if (parent == grandFather->_left){// 这里只是说父亲在爷爷左边，而cur有可能在父亲的左节点也有可能在右节点// 后面还要再做讨论//		g//	  p	  u//	  c// 父亲是爷爷的左节点，那么叔叔就是爷爷的右节点Node* uncle = grandFather->_right;// 叔叔存在，并且叔叔是红色（叔叔红）if (uncle && uncle->_col == RED){// 变色uncle->_col = parent->_col = BLACK;grandFather->_col = RED;// 继续往上处理cur = grandFather;parent = cur->_parent;}else{if (cur == parent->_left){// cur 在父亲左边，右单旋（左左黑）//		g//	  p//	cRotateR(grandFather);parent->_col = BLACK;grandFather->_col = RED;}else{// cur 在父亲右边，左右双旋（左右黑）//		g//	  p//		cRotateL(parent);RotateR(grandFather);grandFather->_col = RED;cur->_col = BLACK;}// 旋转之后直接就平衡了，直接breakbreak;}}else // parent == grandFather->_right{// 这里只是说父亲在爷爷右边，而cur有可能在父亲的左节点也有可能在右节点// 后面还要再做讨论//		g//	  u	  p//		  c// 父亲是爷爷的右节点，那么叔叔就是左节点Node* uncle = grandFather->_left;// 叔叔存在，并且叔叔是红色（叔叔红）if (uncle && uncle->_col == RED){// 变色uncle->_col = parent->_col = BLACK;grandFather->_col = RED;// 继续向上处理cur = grandFather;parent = cur->_parent;}else{if (cur == parent->_right){// cur 在父亲右边，左单旋（右左黑）//		g//		  p//			cRotateL(grandFather);parent->_col = BLACK;grandFather->_col = RED;}else{// cur 在父亲左边，右左双旋（左右黑）//		g//		  p//		cRotateR(parent);RotateL(grandFather);grandFather->_col = RED;cur->_col = BLACK;}// 旋转之后直接就平衡了，直接breakbreak;}}}// 不管前面如何处理，最后都要把根节点变黑_root->_col = BLACK;return true;}// 左单旋void RotateL(Node* parent){Node* subR = parent->_right;Node* subRL = subR->_left;// 更新左右节点parent->_right = subRL;subR->_left = parent;Node* parentParent = parent->_parent;// 更新父节点parent->_parent = subR;if (subRL != nullptr){subRL->_parent = parent;}// 将子树链接进整体if (_root == parent){_root = subR;subR->_parent = nullptr;}else if (parentParent->_left == parent){parentParent->_left = subR;subR->_parent = parentParent;}else{parentParent->_right = subR;subR->_parent = parentParent;}}// 右单旋void RotateR(Node* parent){Node* subL = parent->_left;Node* subLR = subL->_right;// 更新左右节点parent->_left = subLR;subL->_right = parent;Node* parentParent = parent->_parent;// 更新父节点parent->_parent = subL;if (subLR != nullptr){subLR->_parent = parent;}// 将子树链接进整体if (_root == parent){_root = subL;subL->_parent = nullptr;}else if (parentParent->_left == parent){parentParent->_left = subL;subL->_parent = parentParent;}else{parentParent->_right = subL;subL->_parent = parentParent;}}// 中序遍历void _InOrder(Node* root){if (root == nullptr)return;_InOrder(root->_left);cout << root->_kv.first << " ";_InOrder(root->_right);}void InOrder(){_InOrder(_root);cout << endl;}// 检查//	1. 红色节点的子节点是否为黑色节点//	2. 根节点->当前节点这条路径的黑色节点的数量bool Check(Node* root, int blacknum, const int refVal){if (root == nullptr){if (blacknum != refVal){ cout << "存在黑色节点数量不相等的路径" << endl;return false;}return true;}// 子节点情况太多了，我们直接反向检查父节点，只要红色节点的父节点不是红色，就是符合要求的if (root->_col == RED && root->_parent->_col == RED){cout << "有连续的红色节点" << endl;return false;}if (root->_col == BLACK){blacknum++;}return Check(root->_left, blacknum, refVal)&& Check(root->_right, blacknum, refVal);}// 看看红黑树是否符合要求bool IsBalance(){return _IsBalance(_root);}bool _IsBalance(Node* root){if (root == nullptr)return true;if (root->_col == RED)return false;// 参考值，算出最左路径的黑节点数量int refVal = 0;Node* cur = root;while (cur) {if (cur->_col == BLACK)refVal++;cur = cur->_left;}int blacknum = 0;	return Check(root, blacknum, refVal);}bool Find(const K& key){Node* cur = _root;while (cur){if (cur->_kv.first < key){cur = cur->_right;}else if (cur->_kv.first > key){cur = cur->_left;}else{return true; // 找到了，返回真}}return false; // 找不到，返回假}int _Height(Node* root){if (root == nullptr)return 0;int leftHeight = _Height(root->_left);int rightHeight = _Height(root->_right);return leftHeight > rightHeight ? leftHeight + 1 : rightHeight + 1;}int Height(){return _Height(_root);}int _Size(Node* root){if (root == nullptr){return 0;}return _Size(root->_left) + _Size(_root->_right) + 1;}int Size(){_Size(_root);}
};

2. 测试Insert和Find的效率

#include <iostream>
#include <chrono>
#include <vector>using namespace std;#include "RBTree.h"// 小范围测试
void Test1()
{int a[] = { 4, 2, 6, 1, 3, 5, 15, 7, 16, 14 };RBTree<int, int> t;for (auto e : a){t.Insert(make_pair(e, e));}t.InOrder();cout << "IsBalance: " << t.IsBalance() << endl;
}// 大范围测试
void Test2()
{const int N = 100 * 10000;  // 测试100w条数据的插入vector<int> v;v.reserve(N);srand((unsigned int)time(0));for (size_t i = 0; i < N; i++){v.push_back(rand() + (int)i);}RBTree<int, int> t;// 测试插入耗时auto start1 = chrono::high_resolution_clock::now();for (auto e : v){t.Insert(make_pair(e, e));}auto end1 = chrono::high_resolution_clock::now();double insertTime = chrono::duration_cast<chrono::microseconds>(end1 - start1).count() / 1e6;// 测试查找耗时auto start2 = chrono::high_resolution_clock::now();if (t.Find(v[100])) cout << "Find Success!!!" << endl;auto end2 = chrono::high_resolution_clock::now();double findTime = chrono::duration_cast<chrono::microseconds>(end2 - start2).count() / 1e6;cout << "IsBalance: " << t.IsBalance() << endl;cout << "Heigh: " << t.Height() << endl;cout << "Insert cost: " << insertTime << " s" << endl;cout << "Find cost: " << findTime << " s" << endl;
}int main()
{Test2();return 0;
}

• Test2大范围测试的结果，数据量100w：

Find Success!!!
IsBalance: 1
Heigh: 27
Insert cost: 0.304353 s
Find cost: 0.00027 s

• 可以看到插入和查找效率非常高。

---
