【07】特征匹配算法：ORB算法深度解析与实现
一、引言
在计算机视觉领域，特征检测与匹配是目标跟踪、SLAM、图像拼接等任务的核心基础。ORB（Oriented FAST and Rotated BRIEF）算法作为OpenCV中的明星工具，由Ethan Rublee等人于2011年提出，完美融合了FAST关键点检测的速度优势与BRIEF描述符的简洁特性，并通过创新改进解决了两者的固有缺陷，成为SIFT、SURF等专利算法的免费替代方案，尤其适用于实时场景。本文将从原理、实现、调优三个维度全面拆解ORB，助力理解其在实际项目中的应用逻辑。
二、ORB算法的核心原理
ORB的核心是**Oriented FAST（带方向的FAST关键点检测）与Rotated BRIEF（旋转的BRIEF描述符）**的组合，前者解决"在哪里找特征"的问题，后者解决"如何描述特征"的问题。
1. Oriented FAST：让关键点拥有尺度与旋转不变性
FAST（Features from Accelerated Segment Test）是ORB的基础——一种快速角点检测算法，其核心逻辑是：若一个像素与周围足够多的邻域像素存在显著灰度差异，则该像素为关键点。具体步骤如下：
- 以目标像素
p为中心，取半径为3的圆上16个邻域像素（标记为p1-p16）； - 设
p的灰度值为Ip，定义阈值T（通常为Ip的10%-30%）； - 若存在连续9个及以上邻域像素满足
I > Ip+T或I < Ip-T，则p被判定为关键点。
FAST的优势是速度极快（可跳过非候选像素），但存在两大致命缺陷：
- 无尺度不变性：无法处理图像缩放导致的特征尺寸变化（比如同一物体缩小后，原关键点可能不再被检测到）；
- 无旋转不变性：对图像旋转敏感（同一特征旋转后，邻域像素的灰度关系被破坏，导致误判）。
ORB通过两项关键改进解决了这些问题：
（1）尺度不变性：图像金字塔
ORB通过构建多层图像金字塔，在不同尺度的图像上独立检测FAST关键点，从而覆盖不同大小的特征：
- 对原始图像进行下采样（比如缩放因子
scaleFactor=1.2），生成nlevels层金字塔（层数越多，尺度覆盖越全）； - 在每层图像上检测FAST关键点，不同层的关键点对应不同尺度的特征；
- 将各层关键点映射回原始图像尺度，实现跨尺度的特征匹配。
（2）旋转不变性：灰度质心法
为每个关键点分配主方向，让描述符能适应图像旋转。计算步骤如下：
- 在关键点周围定义一个
31×31的邻域窗口； - 计算窗口内的灰度质心（灰度加权的几何中心）：
Cx=∑x⋅I(x,y)∑I(x,y),Cy=∑y⋅I(x,y)∑I(x,y) Cx = \frac{\sum x \cdot I(x,y)}{\sum I(x,y)}, \quad Cy = \frac{\sum y \cdot I(x,y)}{\sum I(x,y)} Cx=∑I(x,y)∑x⋅I(x,y),Cy=∑I(x,y)∑y⋅I(x,y)
其中I(x,y)是像素(x,y)的灰度值； - 关键点中心
(Ox,Oy)到质心(Cx,Cy)的向量方向即为主方向：
θ=arctan2(Cy−Oy,Cx−Ox) \theta = \arctan2(Cy - Oy, Cx - Ox) θ=arctan2(Cy−Oy,Cx−Ox)
2. Rotated BRIEF：让描述符更鲁棒
BRIEF（Binary Robust Independent Elementary Features）是一种二进制描述符，其核心是通过比较关键点邻域内的随机点对灰度值，生成一串0/1二进制串（默认256位）。具体步骤：
- 在关键点周围定义一个
S×S的正方形窗口； - 随机选择
N对像素点(p_i, q_i)（比如256对）； - 对每对点，若
I(p_i) > I(q_i)则记为1，否则记为0，最终生成N位二进制串。
BRIEF的优势是计算快、存储小（256位仅占32字节），但同样存在缺陷：
- 无旋转不变性：窗口固定，图像旋转后点对的位置关系被破坏，描述符失效；
- 对噪声敏感：随机点对可能包含噪声像素，导致描述符稳定性差。
ORB对BRIEF的改进同样针对这两个问题：
（1）旋转不变性：方向对齐
利用Oriented FAST计算的主方向θ，对BRIEF的采样窗口进行旋转，让点对分布始终与关键点方向一致。旋转矩阵为：
R(θ)=[cosθ−sinθsinθcosθ]
R(\theta) = \begin{bmatrix} \cos\theta & -\sin\theta \\ \sin\theta & \cos\theta \end{bmatrix}
R(θ)=[cosθsinθ−sinθcosθ]
通过该矩阵将原始点对(p_i, q_i)旋转到主方向上，确保图像旋转后描述符的一致性。
（2）稳定性优化：rBRIEF
ORB没有使用随机点对，而是通过统计学习从大量训练图像中筛选出鲁棒性最强的256对点（称为rBRIEF）。这些点对在图像旋转、噪声干扰下仍能保持稳定，显著提升了描述符的区分能力。
三、ORB与传统算法的性能对比
为了更直观理解ORB的优势，我们将其与SIFT、SURF（传统特征算法的代表）进行对比：
| **特性** | **ORB** | **SIFT** | **SURF** |
|---|---|---|---|
| 速度 | 极快（实时性） | 较慢 | 中等 |
| 旋转不变性 | 支持（灰度质心法） | 支持（图像金字塔+方向） | 支持（海森矩阵+方向） |
| 尺度不变性 | 支持（图像金字塔） | 支持（图像金字塔） | 支持（图像金字塔） |
| 描述符类型 | 二进制（32字节） | 浮点型（128字节） | 浮点型（64/128字节） |
| 专利限制 | 无（免费商用） | 有（需授权） | 有（需授权） |
| 光照鲁棒性 | 较好 | 好 | 好 |
| 噪声鲁棒性 | 中等 | 好 | 好 |
结论：ORB的核心优势是速度快、无专利、存储小，尤其适合实时场景（如无人机跟踪、SLAM）；而SIFT/SURF在噪声鲁棒性上更优，但因专利和速度问题，工业界应用逐渐被ORB替代。
四、OpenCV中的ORB Python实现
OpenCV对ORB算法进行了高度封装，以下是完整的Python实现示例，涵盖关键点检测、描述符计算、特征匹配与可视化：
1. 环境准备
需安装OpenCV-Python库：
pip install opencv-python
2. 完整代码实现
import cv2def main():# 1. 读取图像（灰度模式）img1 = cv2.imread("images/im1.png", cv2.IMREAD_GRAYSCALE)img2 = cv2.imread("images/im2.png", cv2.IMREAD_GRAYSCALE)if img1 is None or img2 is None:print("Error: 无法读取图像，请检查路径！")return# 2. 初始化ORB检测器orb = cv2.ORB_create(nfeatures=1000, # 最大特征点数量scaleFactor=1.2, # 金字塔缩放因子nlevels=8, # 金字塔层数edgeThreshold=31, # 边缘阈值（避免检测边缘点）scoreType=cv2.ORB_HARRIS_SCORE, # 评分类型（HARRIS更均匀）patchSize=31 # 描述符采样窗口大小)# 3. 检测关键点并计算描述符kp1, des1 = orb.detectAndCompute(img1, None)kp2, des2 = orb.detectAndCompute(img2, None)print(f"图像1检测到{len(kp1)}个关键点")print(f"图像2检测到{len(kp2)}个关键点")# 4. 特征匹配（暴力匹配器，适合二进制描述符）matcher = cv2.BFMatcher(cv2.NORM_HAMMING, crossCheck=True) # crossCheck确保双向匹配matches = matcher.match(des1, des2)# 5. 筛选优质匹配（按汉明距离排序，取前100个）matches = sorted(matches, key=lambda x: x.distance)good_matches = matches[:min(100, len(matches))]# 6. 绘制匹配结果display_img = cv2.drawMatches(img1, kp1, img2, kp2, good_matches, None,flags=cv2.DrawMatchesFlags_NOT_DRAW_SINGLE_POINTS # 不绘制单个点)cv2.imshow("display", display_img )cv2.waitKey(0)cv2.destroyAllWindows()if __name__ == "__main__":main()
3. 代码解析
- 图像读取：使用
cv2.IMREAD_GRAYSCALE以灰度模式加载图像（特征检测对颜色不敏感，灰度图可减少计算量）； - ORB初始化：
cv2.ORB_create()的参数可根据场景调整（比如nfeatures控制特征点数量，scaleFactor影响尺度覆盖）； - 关键点与描述符：
detectAndCompute()同时完成关键点检测与描述符计算，返回kp（含位置、尺度、方向的关键点列表）和des（描述符矩阵，每行对应一个关键点的256位二进制串）； - 特征匹配：
BFMatcher采用暴力匹配，cv2.NORM_HAMMING是二进制描述符的专用距离度量（汉明距离：不同位的数量），crossCheck=True确保匹配的双向有效性（A→B且B→A才视为有效）； - 结果筛选：按汉明距离排序，保留前100个最匹配的点对（减少误匹配）；

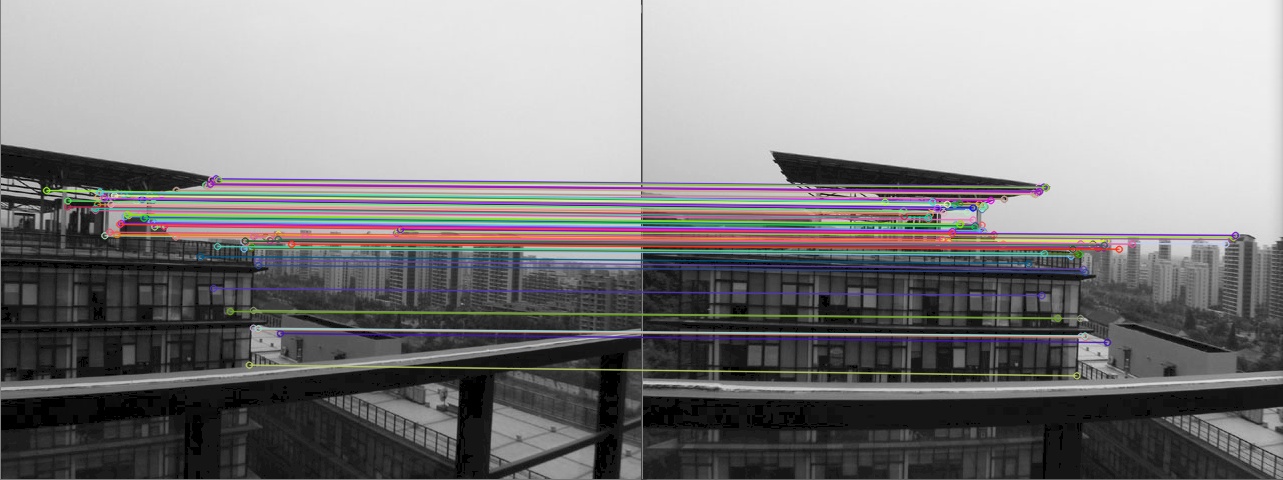

- 可视化：
cv2.drawMatches()将两张图像的匹配对绘制在同一张图中，直观展示特征对应关系；mouse_wheel_callback实现鼠标滚轮缩放，方便查看细节。
五、ORB参数调优技巧
ORB的性能高度依赖参数设置，以下是关键参数的调优建议：
| **参数** | **作用** | **调优建议** |
|---|---|---|
| `nfeatures` | 最大特征点数量 | 纹理丰富的图像：增大（如2000）；实时场景：减小（如500） |
| `scaleFactor` | 金字塔层间缩放因子 | 需覆盖更多尺度：取1.1（层数需增加）；追求速度：取1.5（层数减少） |
| `edgeThreshold` | 边缘阈值（避免检测边缘点） | 应略大于`patchSize`（如`patchSize=31`时，`edgeThreshold=31`） |
| `scoreType` | 关键点评分类型（`ORB_HARRIS_SCORE`/`ORB_FAST_SCORE`） | 需均匀分布：选`ORB_HARRIS_SCORE`；追求速度：选`ORB_FAST_SCORE` |
| `patchSize` | 描述符采样窗口大小 | 噪声大的图像：增大（如40）；小目标/高分辨率：减小（如20） |
六、应用场景与优化策略
1. 典型应用场景
- 实时目标跟踪：ORB的速度优势使其适合无人机追踪、视频监控等实时任务；
- SLAM（同步定位与地图构建）：ORB-SLAM系列算法（如ORB-SLAM3）基于ORB实现实时定位与地图构建；
- 图像拼接：通过匹配ORB特征，将多幅图像拼接成全景图；
- 目标识别：结合ORB特征与SVM、随机森林等分类器，实现快速目标识别。
2. 优化策略
- 误匹配去除：使用RANSAC算法剔除误匹配（通过计算单应矩阵筛选内点）：
# 从优质匹配中提取点坐标 pts1 = np.float32([kp1[m.queryIdx].pt for m in good_matches]).reshape(-1, 1, 2) pts2 = np.float32([kp2[m.trainIdx].pt for m in good_matches]).reshape(-1, 1, 2)# 计算单应矩阵（RANSAC去除外点） H, inliers = cv2.findHomography(pts1, pts2, cv2.RANSAC, 5.0)# 保留内点匹配 ransac_matches = [good_matches[i] for i in range(len(good_matches)) if inliers[i]] - 多线程加速：OpenCV默认启用多线程优化，可通过以下代码强化：
cv2.setUseOptimized(True) # 启用优化 cv2.setNumThreads(4) # 设置线程数（根据CPU核心数调整） - 特征点筛选：通过
kp.response（关键点响应值，越高表示越可能是角点）筛选高置信度关键点：# 保留响应值前50%的关键点 kp1 = sorted(kp1, key=lambda x: x.response, reverse=True)[:int(len(kp1)*0.5)]
七、总结
ORB算法通过Oriented FAST解决了FAST的尺度与旋转问题，通过Rotated BRIEF解决了BRIEF的鲁棒性问题，最终实现了速度快、无专利、存储小的特征检测与描述方案。无论是实时跟踪、SLAM还是图像拼接，ORB都是计算机视觉工程师的"瑞士军刀"——只需合理调参与优化，就能满足大多数场景的需求。
随着实时计算机视觉的普及（如自动驾驶、无人机），ORB的价值将愈发凸显。掌握其原理与实现，将为你的项目带来更高效的特征处理能力。
