DMA直接存储器存取

news 来源：原创 2025/5/6 21:31:47

DMA(Direct Memory Access直接存储器存取

DMA可以提供外设和存储器或者存储器和存储器之间的高速数据传输，无须CPU干预，节省了CPU的资源

12个独立可配置的通道:DMA1(7个通道)，DMA2(5个通道)每个通道都支持软件触发和特定的硬件触发
STM32F103C8T6 DMA资源:DMA1(7个通道）

计算机五大组成部分：运算器、控制器、存储器、输入设备和输出设备，运算器+控制器=CPU

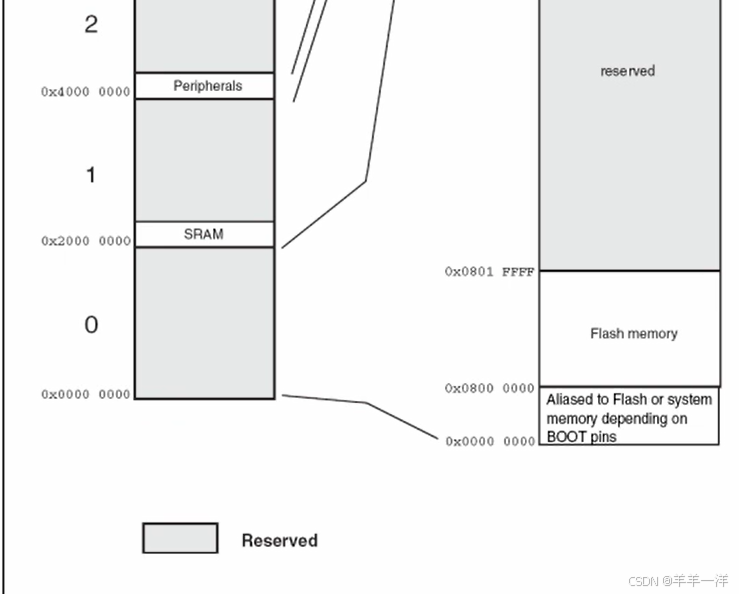

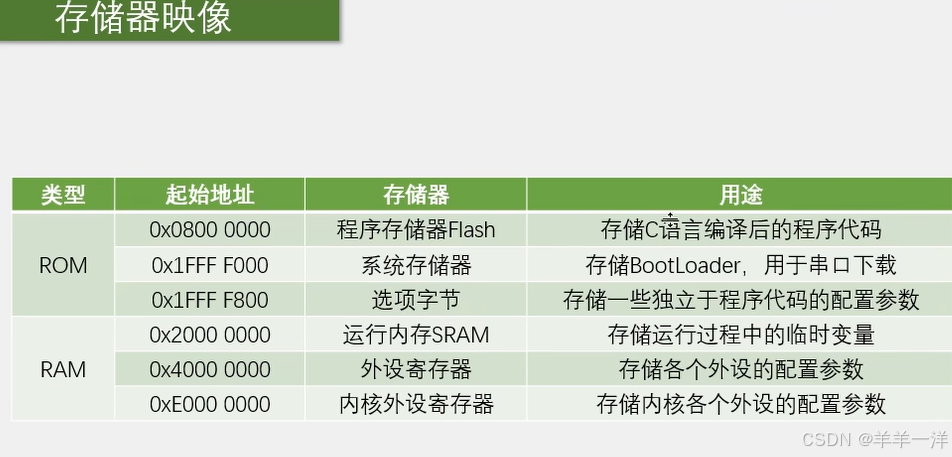

ROM就是只读存储器，是一种非易失性、掉电不丢失的存储器

RAM就是随机存储器，是一种易失性、掉电丢失的存储器

内核外设就是NVIC和SysTick

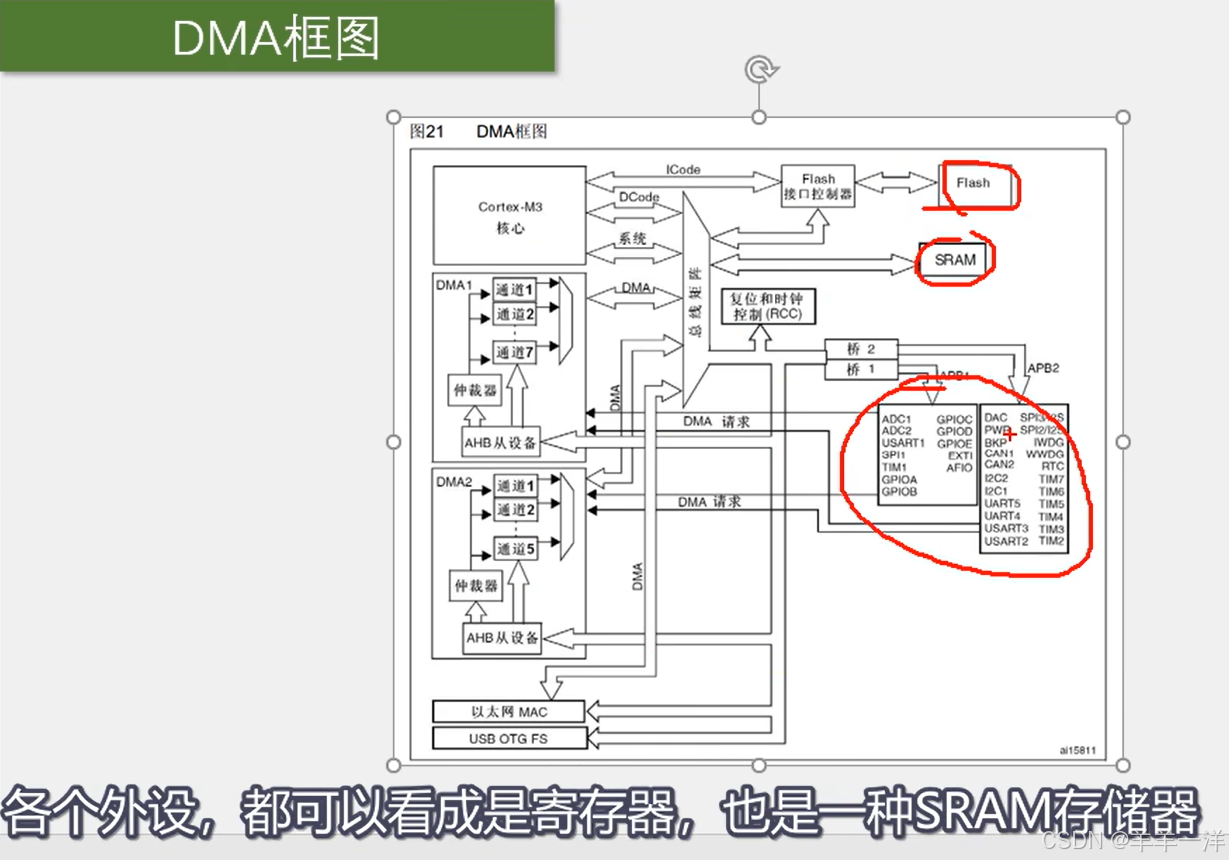

  • Cortex-M3 核心：这是微控制器的主要处理单元，负责执行指令和控制其他模块。

  • Flash：用于存储程序代码的非易失性存储器。CPU或者DMA直接访问Flash的话，是只可以读而不可以写的，然后SRAM是运行内存，可以任意读写，没有问题

  • DMA 控制器：负责管理DMA传输，允许外设直接与内存进行数据交换，而不需要CPU的干预，从而提高数据传输效率。

  • DMA 通道：图中标记了多个DMA通道（如DMA1通道1、DMA1通道2等），每个通道可以配置为不同的外设服务。

  • 外设：包括ADC（模数转换器）、USART（通用同步/异步收发器）、SPI（串行外设接口）、I2C（集成电路总线）等，这些外设可以通过DMA进行数据传输。

  • APB1 和 APB2 总线：这些是微控制器的外设总线，用于连接外设和微控制器的核心。

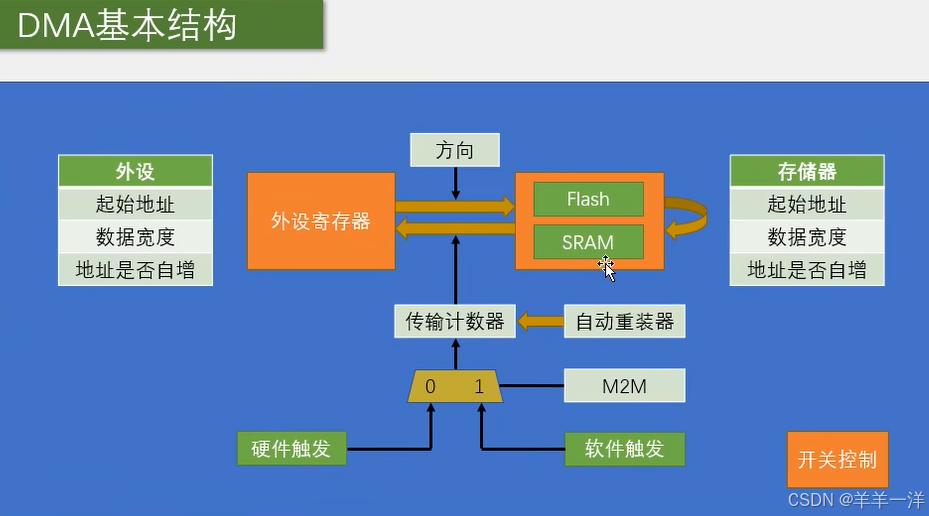

起始地址，有外设端的起始地址，和存储器端的起始地址

数据宽度可以选择字节Byte（uint8_t）、半字HalfWord（uint16_t）和字Word（uint32_t）

地址是否自增，就是转运挪一个空间

  • 传输计数器：这个计数器记录了DMA传输的数据量。当计数器达到预设值时，DMA传输完成。每转运一次，计数器的数减1，减到0就不会再进行数据转运了，之前自增的地址，也会恢复到起始地址，以方便DMA开始新一轮转运

  • 自动重装器：当传输计数器达到零时，自动重装器可以将计数器重新加载到初始值，从而实现连续传输。转运一个数组，一般是单次模式，转运一轮结束；如果是扫描模式，为了配合ADC，DMA也要使用循环模式

  • 方向：指示DMA传输的方向，是从外设到内存（外设→存储器），还是从内存到外设（存储器→外设）。

  • 开关控制：用于控制DMA传输的启动和停止。DMA_Cmd()转运，它有三个条件， 第一，就是开关控制，DMA Cmd必须使能，第二，就是传输计数器必须大于0，第三，就是触发源，必须有触发信号。当传输计教器等于0，目没有自动重装时，这时无论是否触发，DMA都不会再进行转运了，此时就需要DMA_Cmd，给DISABLE，关闭DMA,再为传输计数器写入一个大于的数再DMA Cmd，给ENABLE，开启DMA。

     note：写传输计数器时，必须要先关闭DMA，再进行，不能在DMA开启时，写传输计数器

  • M2M（Memory-to-Memory）：表示内存到内存的传输，即数据从一个内存区域传输到另一个内存区域。触发源由M2M的参数决定（硬件触发或软件触发<连续触发>），软件模式和循环模式不能同时使用，因为软件触发就是想把传输计数器清零，循环模式是清零后自动重装。一般用于存储器到存储器的转运，硬件触发与外设有关

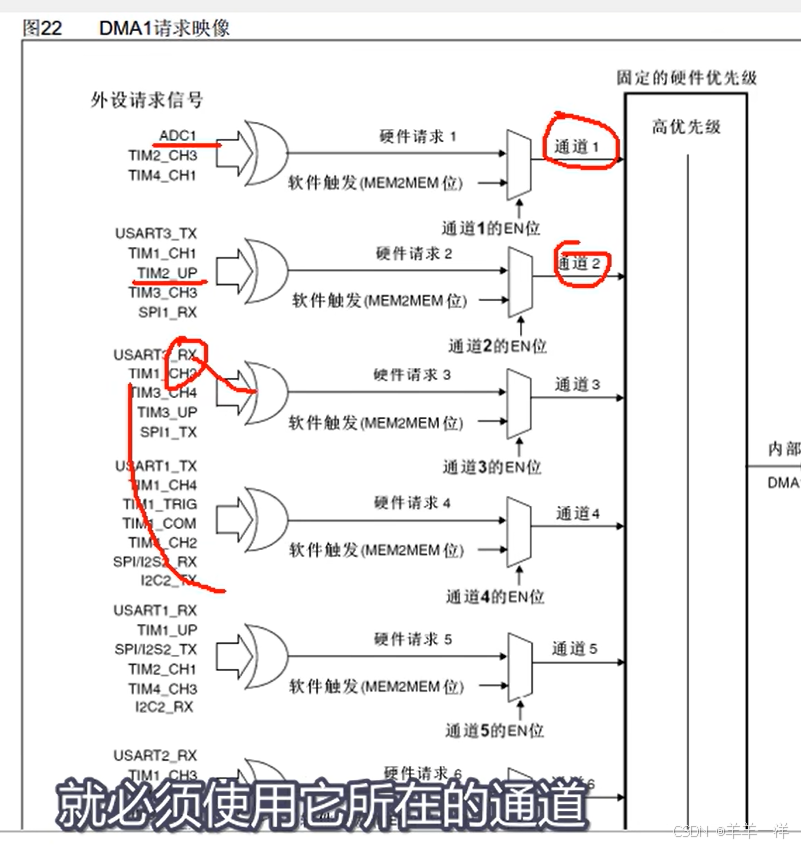

如果硬件触发就必须选择对应的通道

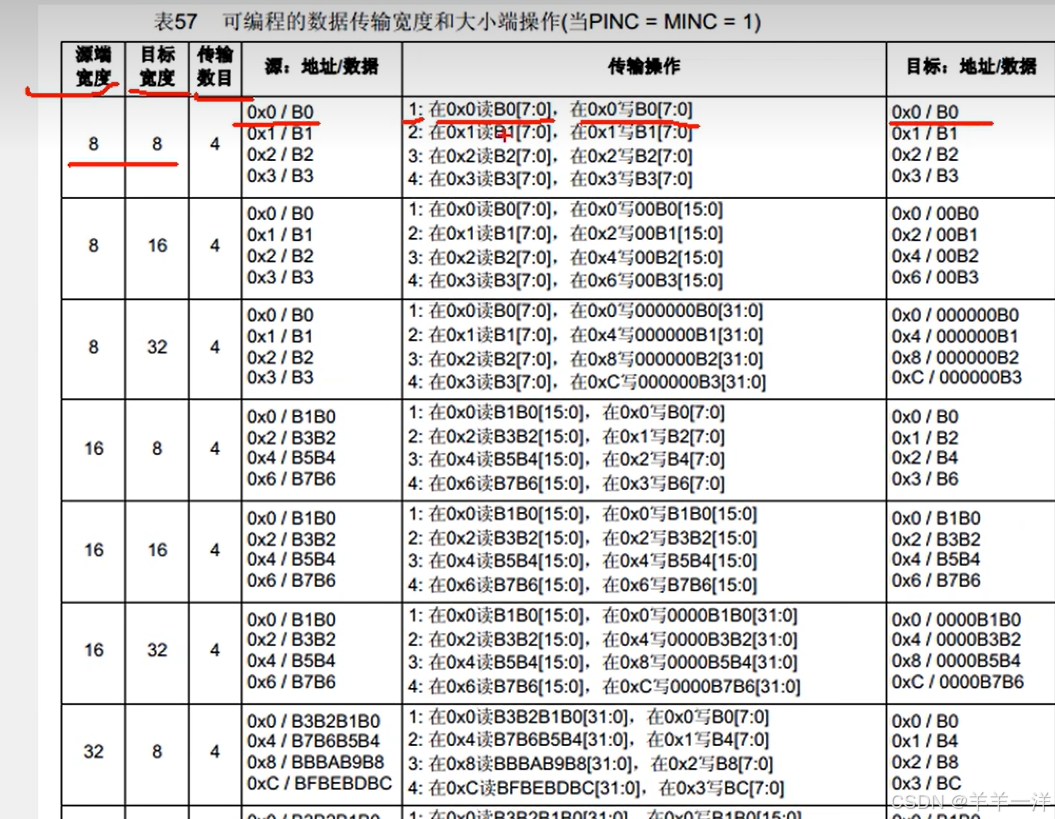

小的数据转到大的，高位补0；大的转到小的，高位舍弃.

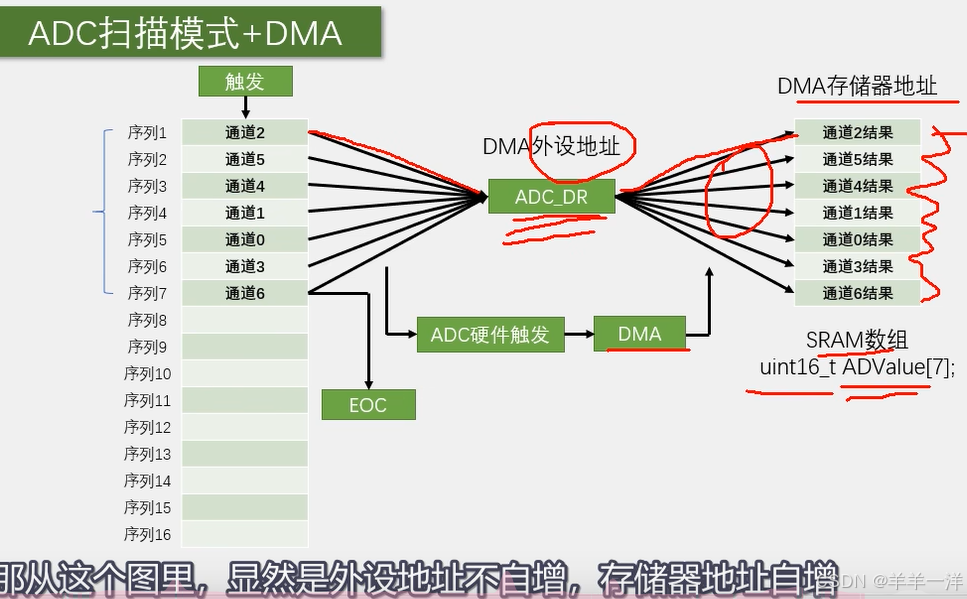

DMA转运的时机，需要和ADC单个通道转换完成同步，所以DMA的触发要选择ADG的硬件触发

代码示例

初始化第一步，RCC开启DMA的时钟

第二步，直接调用DMA Init，初始化各个参数

最后进行开关控制，DMA_Cmd()使能

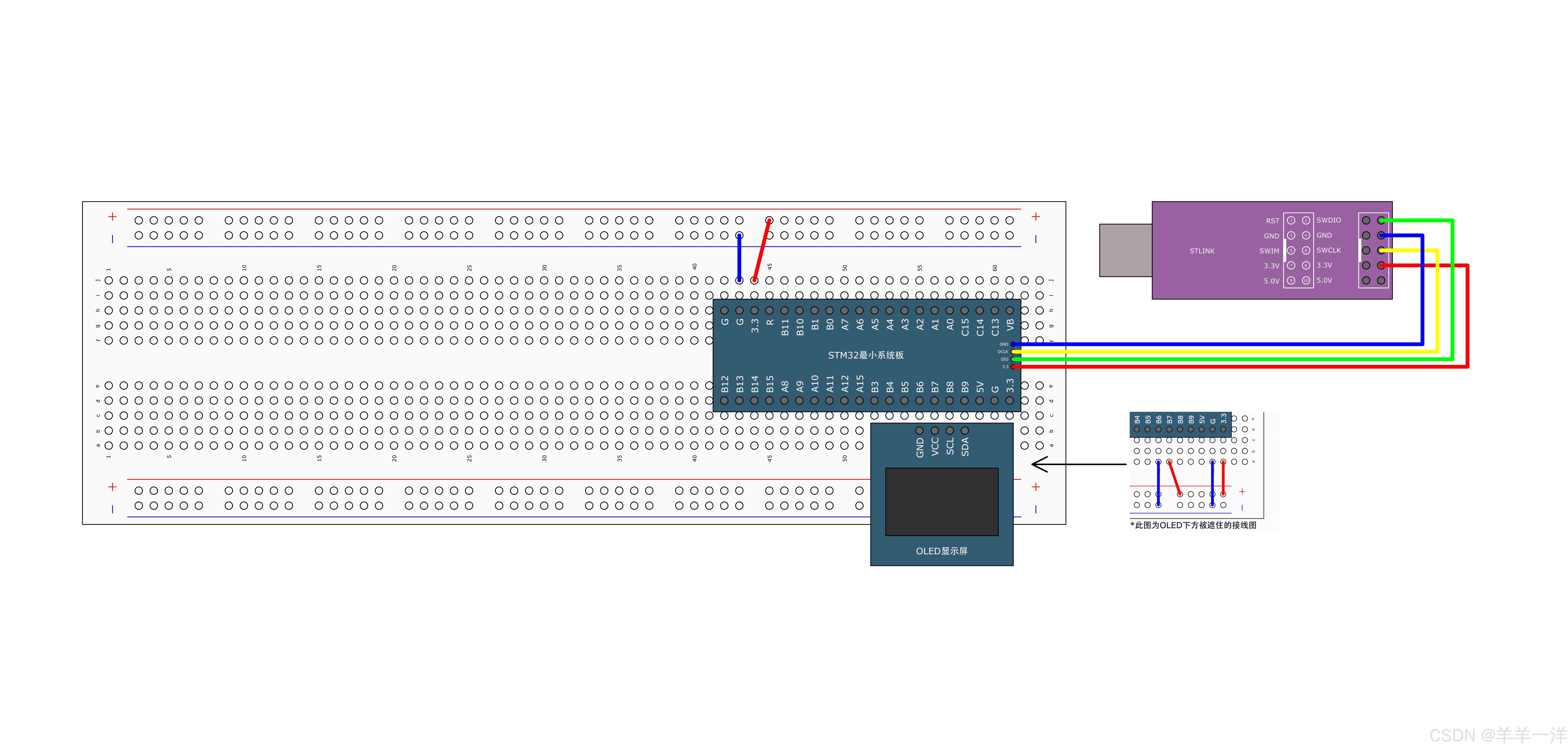

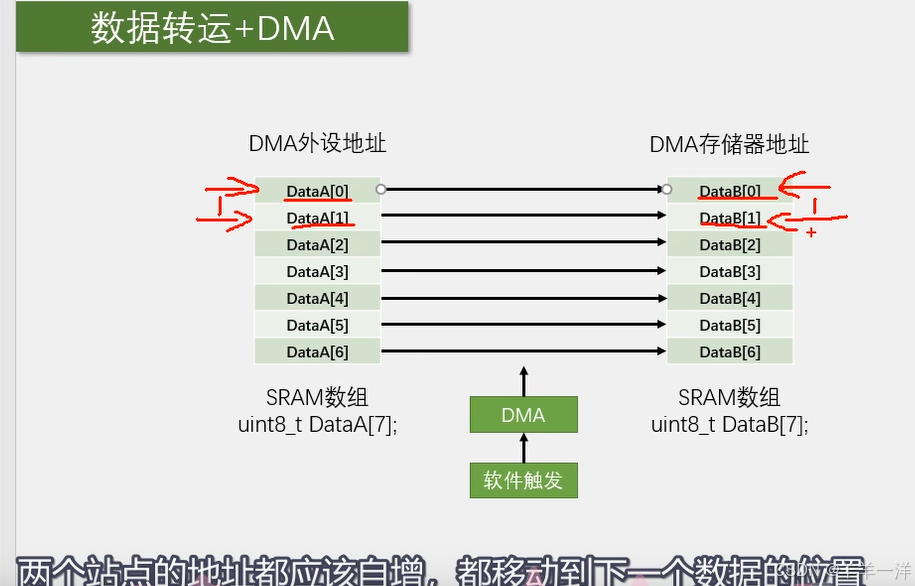

代码1：DMA数据转运

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "MyDMA.h"

uint8_t DataA[] = {0x01, 0x02, 0x03, 0x04};				//定义测试数组DataA，为数据源
uint8_t DataB[] = {0, 0, 0, 0};							//定义测试数组DataB，为数据目的地

int main(void)
{
	/*模块初始化*/
	OLED_Init();				//OLED初始化

	MyDMA_Init((uint32_t)DataA, (uint32_t)DataB, 4);	//DMA初始化，把源数组和目的数组的地址传入

	/*显示静态字符串*/
	OLED_ShowString(1, 1, "DataA");
	OLED_ShowString(3, 1, "DataB");

	/*显示数组的首地址*/
	OLED_ShowHexNum(1, 8, (uint32_t)DataA, 8);
	OLED_ShowHexNum(3, 8, (uint32_t)DataB, 8);

	while (1)
	{
		DataA[0] ++;		//变换测试数据
		DataA[1] ++;
		DataA[2] ++;
		DataA[3] ++;

		OLED_ShowHexNum(2, 1, DataA[0], 2);		//显示数组DataA
		OLED_ShowHexNum(2, 4, DataA[1], 2);
		OLED_ShowHexNum(2, 7, DataA[2], 2);
		OLED_ShowHexNum(2, 10, DataA[3], 2);
		OLED_ShowHexNum(4, 1, DataB[0], 2);		//显示数组DataB
		OLED_ShowHexNum(4, 4, DataB[1], 2);
		OLED_ShowHexNum(4, 7, DataB[2], 2);
		OLED_ShowHexNum(4, 10, DataB[3], 2);

		Delay_ms(1000);		//延时1s，观察转运前的现象

		MyDMA_Transfer();	//使用DMA转运数组，从DataA转运到DataB

		OLED_ShowHexNum(2, 1, DataA[0], 2);		//显示数组DataA
		OLED_ShowHexNum(2, 4, DataA[1], 2);
		OLED_ShowHexNum(2, 7, DataA[2], 2);
		OLED_ShowHexNum(2, 10, DataA[3], 2);
		OLED_ShowHexNum(4, 1, DataB[0], 2);		//显示数组DataB
		OLED_ShowHexNum(4, 4, DataB[1], 2);
		OLED_ShowHexNum(4, 7, DataB[2], 2);
		OLED_ShowHexNum(4, 10, DataB[3], 2);

		Delay_ms(1000);		//延时1s，观察转运后的现象
	}
}

#include "stm32f10x.h"                  // Device header

uint16_t MyDMA_Size;					//定义全局变量，用于记住Init函数的Size，供Transfer函数使用

/**
  * 函    数：DMA初始化
  * 参    数：AddrA 原数组的首地址
  * 参    数：AddrB 目的数组的首地址
  * 参    数：Size 转运的数据大小（转运次数）
  * 返 回 值：无
  */
void MyDMA_Init(uint32_t AddrA, uint32_t AddrB, uint16_t Size)
{
	MyDMA_Size = Size;					//将Size写入到全局变量，记住参数Size

	/*开启时钟*/
	RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);						//开启DMA的时钟

	/*DMA初始化*/
	DMA_InitTypeDef DMA_InitStructure;										//定义结构体变量
	DMA_InitStructure.DMA_PeripheralBaseAddr = AddrA;						//外设基地址，给定形参AddrA
	DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte;	//外设数据宽度，选择字节
	DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Enable;			//外设地址自增，选择使能
	DMA_InitStructure.DMA_MemoryBaseAddr = AddrB;							//存储器基地址，给定形参AddrB
	DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Byte;			//存储器数据宽度，选择字节
	DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;					//存储器地址自增，选择使能
	DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC;						//数据传输方向，选择由外设到存储器
	DMA_InitStructure.DMA_BufferSize = Size;								//转运的数据大小（转运次数）
	DMA_InitStructure.DMA_Mode = DMA_Mode_Normal;							//模式，选择正常模式
	DMA_InitStructure.DMA_M2M = DMA_M2M_Enable;								//存储器到存储器，选择使能
	DMA_InitStructure.DMA_Priority = DMA_Priority_Medium;					//优先级，选择中等
	DMA_Init(DMA1_Channel1, &DMA_InitStructure);							//将结构体变量交给DMA_Init，配置DMA1的通道1

	/*DMA使能*/
	DMA_Cmd(DMA1_Channel1, DISABLE);	//这里先不给使能，初始化后不会立刻工作，等后续调用Transfer后，再开始
}

/**
  * 函    数：启动DMA数据转运
  * 参    数：无
  * 返 回 值：无
  */
void MyDMA_Transfer(void)
{
	DMA_Cmd(DMA1_Channel1, DISABLE);					//DMA失能，在写入传输计数器之前，需要DMA暂停工作
	DMA_SetCurrDataCounter(DMA1_Channel1, MyDMA_Size);	//写入传输计数器，指定将要转运的次数
	DMA_Cmd(DMA1_Channel1, ENABLE);						//DMA使能，开始工作

	while (DMA_GetFlagStatus(DMA1_FLAG_TC1) == RESET);	//等待DMA工作完成
	DMA_ClearFlag(DMA1_FLAG_TC1);						//清除工作完成标志位
}

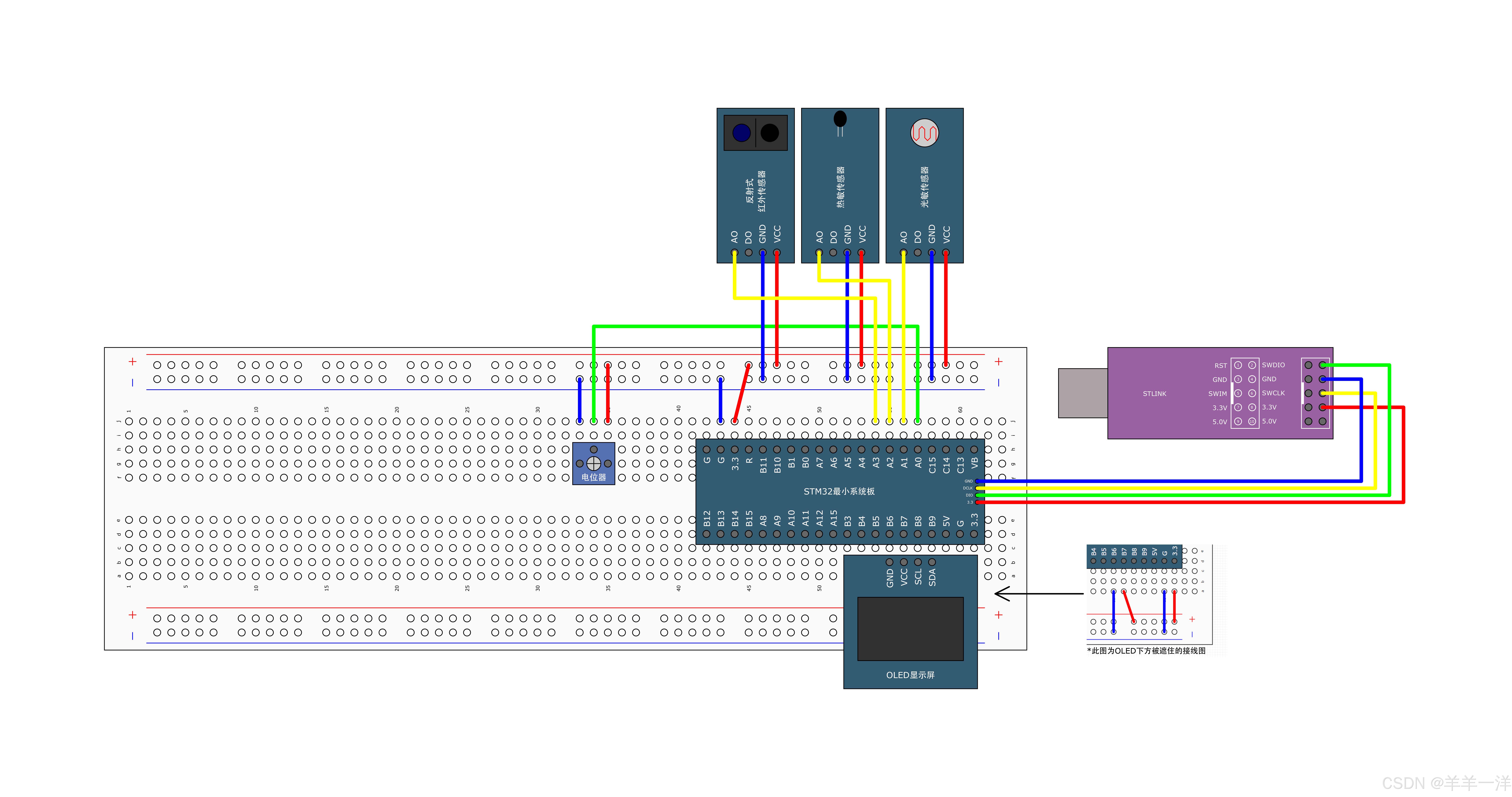

 代码2：DMA+AD多通道（ADC连续扫描+DMA循环转运）



#include "stm32f10x.h"                  // Device header

uint16_t AD_Value[4];					//定义用于存放AD转换结果的全局数组

/**
  * 函    数：AD初始化
  * 参    数：无
  * 返 回 值：无
  */
void AD_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);	//开启ADC1的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);	//开启GPIOA的时钟
	RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);		//开启DMA1的时钟

	/*设置ADC时钟*/
	RCC_ADCCLKConfig(RCC_PCLK2_Div6);						//选择时钟6分频，ADCCLK = 72MHz / 6 = 12MHz

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);					//将PA0、PA1、PA2和PA3引脚初始化为模拟输入

	/*规则组通道配置*/
	ADC_RegularChannelConfig(ADC1, ADC_Channel_0, 1, ADC_SampleTime_55Cycles5);	//规则组序列1的位置，配置为通道0
	ADC_RegularChannelConfig(ADC1, ADC_Channel_1, 2, ADC_SampleTime_55Cycles5);	//规则组序列2的位置，配置为通道1
	ADC_RegularChannelConfig(ADC1, ADC_Channel_2, 3, ADC_SampleTime_55Cycles5);	//规则组序列3的位置，配置为通道2
	ADC_RegularChannelConfig(ADC1, ADC_Channel_3, 4, ADC_SampleTime_55Cycles5);	//规则组序列4的位置，配置为通道3

	/*ADC初始化*/
	ADC_InitTypeDef ADC_InitStructure;											//定义结构体变量
	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;							//模式，选择独立模式，即单独使用ADC1
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;						//数据对齐，选择右对齐
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;			//外部触发，使用软件触发，不需要外部触发
	ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;							//连续转换，使能，每转换一次规则组序列后立刻开始下一次转换
	ADC_InitStructure.ADC_ScanConvMode = ENABLE;								//扫描模式，使能，扫描规则组的序列，扫描数量由ADC_NbrOfChannel确定
	ADC_InitStructure.ADC_NbrOfChannel = 4;										//通道数，为4，扫描规则组的前4个通道
	ADC_Init(ADC1, &ADC_InitStructure);											//将结构体变量交给ADC_Init，配置ADC1

	/*DMA初始化*/
	DMA_InitTypeDef DMA_InitStructure;											//定义结构体变量
	DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)&ADC1->DR;				//外设基地址，给定形参AddrA
	DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord;	//外设数据宽度，选择半字，对应16为的ADC数据寄存器
	DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;			//外设地址自增，选择失能，始终以ADC数据寄存器为源
	DMA_InitStructure.DMA_MemoryBaseAddr = (uint32_t)AD_Value;					//存储器基地址，给定存放AD转换结果的全局数组AD_Value
	DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord;			//存储器数据宽度，选择半字，与源数据宽度对应
	DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;						//存储器地址自增，选择使能，每次转运后，数组移到下一个位置
	DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC;							//数据传输方向，选择由外设到存储器，ADC数据寄存器转到数组
	DMA_InitStructure.DMA_BufferSize = 4;										//转运的数据大小（转运次数），与ADC通道数一致
	DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;								//模式，选择循环模式，与ADC的连续转换一致
	DMA_InitStructure.DMA_M2M = DMA_M2M_Disable;								//存储器到存储器，选择失能，数据由ADC外设触发转运到存储器
	DMA_InitStructure.DMA_Priority = DMA_Priority_Medium;						//优先级，选择中等
	DMA_Init(DMA1_Channel1, &DMA_InitStructure);								//将结构体变量交给DMA_Init，配置DMA1的通道1

	/*DMA和ADC使能*/
	DMA_Cmd(DMA1_Channel1, ENABLE);							//DMA1的通道1使能
	ADC_DMACmd(ADC1, ENABLE);								//ADC1触发DMA1的信号使能
	ADC_Cmd(ADC1, ENABLE);									//ADC1使能

	/*ADC校准*/
	ADC_ResetCalibration(ADC1);								//固定流程，内部有电路会自动执行校准
	while (ADC_GetResetCalibrationStatus(ADC1) == SET);
	ADC_StartCalibration(ADC1);
	while (ADC_GetCalibrationStatus(ADC1) == SET);

	/*ADC触发*/
	ADC_SoftwareStartConvCmd(ADC1, ENABLE);	//软件触发ADC开始工作，由于ADC处于连续转换模式，故触发一次后ADC就可以一直连续不断地工作
}

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "AD.h"

int main(void)
{
	/*模块初始化*/
	OLED_Init();				//OLED初始化
	AD_Init();					//AD初始化

	/*显示静态字符串*/
	OLED_ShowString(1, 1, "AD0:");
	OLED_ShowString(2, 1, "AD1:");
	OLED_ShowString(3, 1, "AD2:");
	OLED_ShowString(4, 1, "AD3:");

	while (1)
	{
		OLED_ShowNum(1, 5, AD_Value[0], 4);		//显示转换结果第0个数据
		OLED_ShowNum(2, 5, AD_Value[1], 4);		//显示转换结果第1个数据
		OLED_ShowNum(3, 5, AD_Value[2], 4);		//显示转换结果第2个数据
		OLED_ShowNum(4, 5, AD_Value[3], 4);		//显示转换结果第3个数据

		Delay_ms(100);							//延时100ms，手动增加一些转换的间隔时间
	}
}

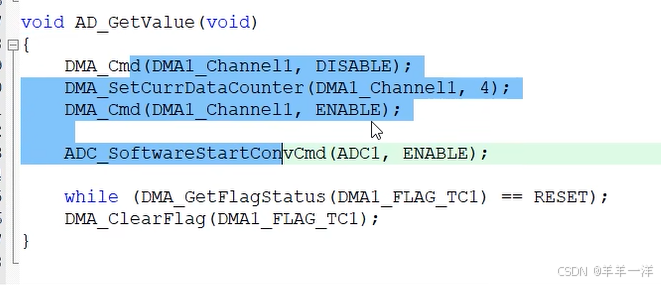

ADC单次扫描+DMA单次转运模式部分代码
