LIN总线基础讲解之四—LIN总线的网络休眠唤醒机制
目录
1 概述
2 LIN网络状态机
2.1 运行状态
2.2 休眠状态
2.3 初始化状态
3 休眠流程
3.1 标准的休眠流程
3.2 超时休眠流程
3.3 唤醒机制
3.1 唤醒信号
3.2 唤醒流程详解
3.3 唤醒确认
4 网络管理（主节点的责任）
4.1 主节点的核心职责
4.2 典型问题与解决方案
4.2.1 “僵尸”节点
4.2.2 从节点未唤醒
5 实战案例
5.1 【运行 -> 休眠】驾驶员熄火锁车
5.2 【休眠 -> 唤醒 -> 运行】驾驶员按下遥控钥匙“解锁”
5.3 【异常处理】锁车后仍有开关被持续按住
6 总结
1 概述
在现代汽车中，即使车辆静止并锁闭，电子系统也并非完全断电。它们需要时刻保持“警觉”，以响应遥控钥匙的解锁信号、无钥匙进入的检测请求，或是碰撞传感器的报警。然而，如果车上近百个ECU始终处于全速运行状态，蓄电池的电量将在短短几小时内耗尽，导致车辆无法启动。
这就引出了汽车电子网络一个至关重要的设计目标：低功耗管理。LIN网络，作为遍布车身的基础网络，其功耗控制尤为关键。LIN协议通过一套清晰、健壮的状态管理机制，使整个LIN子系统能够在无事可做时迅速进入“深度睡眠”，而在需要时又能被立即“唤醒”投入工作。这套“休眠-唤醒”机制，是LIN网络智能与高效的集中体现。

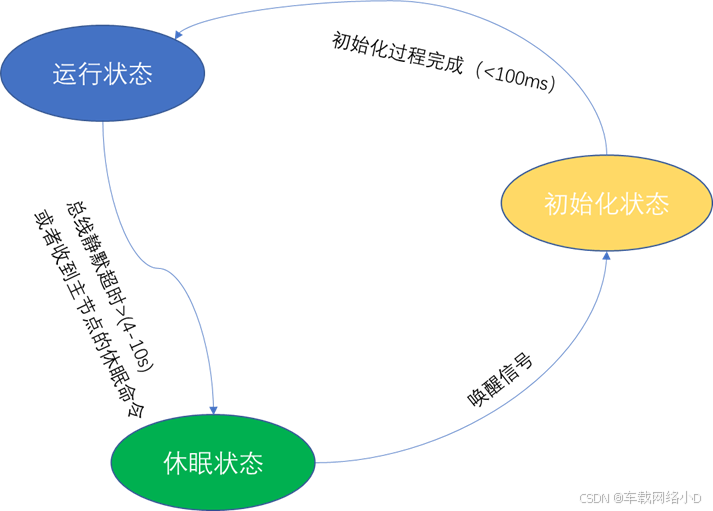

2 LIN网络状态机
LIN网络的行为可以由一个包含三个核心状态的状态机来描述。理解这个状态机是掌握LIN网络运行逻辑的关键。
2.1 运行状态
（1）描述：这是LIN网络的正常工作状态。在此状态下，主节点正在主动地执行一个或多个调度表，总线上正在进行着周期性的通信。所有节点（主和从）都处于全功率运行模式，监听和响应总线报文。
（2）进入条件：
- 车辆点火开关置于“ON”位（最常见）。
- 网络被特定事件唤醒（如收到唤醒信号）。
（3）活动： 正常的帧传输、信号处理、控制逻辑执行。
2.2 休眠状态
（1）描述： 这是LIN网络的低功耗状态。在此状态下：
- 主节点停止发送报头，停止执行调度表。
- 总线保持隐性电平（接近电池电压），持续静默。
- 所有节点（包括主节点和从节点）都应关闭其收发器的大部分功能，或使其进入极低功耗的待机模式，仅保留检测“唤醒信号”的基本能力。
- 整个LIN网络的电流消耗被降至微安级别。
（2）进入条件：
- 主节点发送休眠命令： 这是最标准、最有序的进入方式。主节点通过发送一个特殊的诊断帧（标识符为0x3C，数据段第一个字节为0x00）来命令所有节点进入休眠。
- 总线静默超时： 如果总线持续保持静默（无任何显性电平）超过4秒到10秒（具体时间由系统设计定义），从节点应自动进入休眠状态。这是一种故障安全机制。
2.3 初始化状态
（1）描述： 这是一个短暂的过渡状态。当网络需要从休眠状态恢复工作时，首先由一个节点发送“初始化状态”，将所有节点拉入这个状态。初始化完成后后进行运行状态，初始化时间小于100ms。
（2）进入条件： 任何节点（主节点或从节点）在总线上发送一个唤醒信号。
（3）活动： 节点上电、初始化、等待主节点建立通信。
3 休眠流程
有序的休眠对于防止电池亏电和保证系统稳定性至关重要。
3.1 标准的休眠流程
这是最理想、最可控的休眠方式。通常由上级网络（如CAN总线）触发。
（1）场景： 驾驶员熄火、锁车离开。
（2）流程：
- 车身CAN总线进入休眠前，会向作为网关的LIN主节点（如BCM）发送“准备休眠”的信号。
- LIN主节点通过CAN-LIN网关功能，得知整个系统需要进入低功耗模式。
- 主节点在LIN总线上广播发送休眠命令帧。
- 帧ID：0x3C（主请求帧）
- 数据段：[0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00]（第一个字节为0x00是关键）。
- 所有能够识别该诊断命令的从节点，在收到此帧后，必须在100毫秒内进入低功耗的休眠状态。
- 主节点自身在发送完命令后，也进入休眠状态。
3.2 超时休眠流程
这是一种后备机制，用于处理非正常情况，例如主节点突然故障或程序跑飞，未能发送休眠命令。
（1）场景： 主节点意外死机，总线突然陷入静默。
（2）流程：
- 从节点在总线上检测不到任何活动（即持续为隐性电平）。
- 从节点内部的一个计时器开始计时。
- 当静默时间达到预设的阈值（通常为4秒到10秒，LIN规范建议至少4秒，具体值在LDF中可定义），从节点判断网络已失效，自动进入休眠状态。
（3）重要性：此机制确保了即使主节点“罢工”，从节点也不会傻等而耗尽电池电量，体现了系统的鲁棒性。
3.3 唤醒机制
唤醒过程必须快速、可靠，确保用户操作能得到即时响应。
3.1 唤醒信号
（1）定义： 唤醒信号是一个由任意节点（主或从）发送到LIN总线上的、持续250微秒到5毫秒的显性电平。

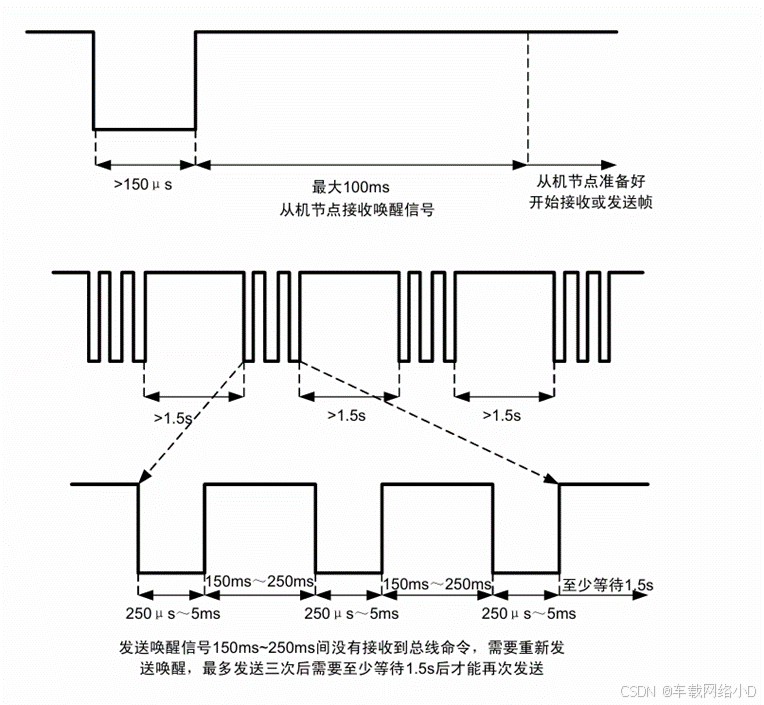

（2）唤醒波形：
（3）要求： 这个显性脉冲必须足够长（>150μs），以被所有节点可靠识别；但又不能太长（≤5ms），以免被误认为是帧起始的同步间隔段。
3.2 唤醒流程详解
（1）场景： 驾驶员按下遥控钥匙的“解锁”按钮，或直接拉动门把手（触发微动开关）。
（2）流程：
- 唤醒源动作：
- 从节点唤醒：例如，门锁开关从节点检测到开关被触发，它立即在LIN总线上发送一个唤醒信号。
- 主节点唤醒：主节点自身也可能被其上游网络（如CAN总线）唤醒，然后由主节点在LIN总线上发送唤醒信号。
- 节点响应：总线上所有节点的低功耗电路检测到这个显性脉冲（唤醒信号）。
- 内部初始化：所有节点在100毫秒内完成自身“醒来”的过程：恢复时钟、初始化收发器、使能MCU核心电路等。
- 主节点建立秩序：这是最关键的一步。唤醒后的从节点会等待主节点“发号施令”。主节点在唤醒后，必须等待一个随机化的延时（通常0-100ms），以避免因多个主节点同时唤醒而产生的电源冲击，然后开始发送同步间隔段，启动正常的帧通信。
- 从节点同步：从节点在收到主节点发出的第一个完整的LIN帧（特别是其中的同步段0x55）后，与主节点完成波特率同步，网络正式恢复到运行状态。
3.3 唤醒确认
（1）唤醒确认： 为了确保唤醒不是由短暂的电磁干扰引起的，节点（尤其是主节点）可以在检测到唤醒信号后，再主动发送一个短暂的显性位进行“确认”，以稳定总线状态。
（2）重复唤醒： 如果主节点在发送唤醒信号后的150毫秒内未能恢复通信，，则可以重新发送一次唤醒信号。唤醒信号最多可以发送3次，3次之后，必须等待至少1.5s之后才可以再次发送唤醒信号。这种机制防止了因主节点唤醒失败而导致整个网络“睡死”过去。
4 网络管理（主节点的责任）
LIN网络的状态管理重任，几乎完全落在了主节点的肩上。
4.1 主节点的核心职责
（1）秩序的维护者： 它是唯一能通过发送报头来启动正常通信的节点。
（2）休眠的发起者： 负责在系统需要时，有序地发送休眠命令。
（3）唤醒后的领导者： 在网络被唤醒后，必须第一时间恢复通信，为从节点提供同步基准，重建网络秩序。
（4）调度表的执行者： 控制着整个网络的通信节奏和带宽分配。
4.2 典型问题与解决方案
4.2.1 “僵尸”节点
（1）描述： 一个从节点因软件bug或硬件故障，持续不断地发送唤醒信号，阻止网络进入休眠，最终导致蓄电池亏电。
（2）诊断： 主节点可以监测到异常的、频繁的唤醒事件。通过诊断工具，可以定位到是哪个LIN集群的问题。
（3）解决方案：
- 硬件层面： 主节点可以控制一个独立的电源开关，切断对问题LIN集群的供电（俗称“拉闸”）。
- 软件层面： 主节点在检测到某个节点持续恶意唤醒后，可以将其列入“黑名单”，在进入休眠前，通过诊断命令强制该特定节点进入一种无法唤醒的“深度休眠”模式。
4.2.2 从节点未唤醒
（1）描述： 某个从节点对唤醒信号无响应，导致其负责的功能（如车窗）失效。
（2）诊断： 主节点在恢复通信后，发现该从节点始终不响应其标识符的报头。
（3）解决方案： 通常需要主节点执行一个完整的“复位-重新初始化”该从节点的流程，这可以通过诊断帧来实现。
5 实战案例
让我们结合一个真实的“停车-锁车-解锁”场景，将整个状态管理流程串联起来：
5.1 【运行 -> 休眠】驾驶员熄火锁车
- 车身CAN总线决定进入休眠。
- CAN总线向车门LIN主节点（DCU）发送“准备休眠”报文。
- DCU在其LIN调度表的适当位置，广播发送休眠命令帧（ID 0x3C, Data=0x00...）。
- 车窗电机、门锁、开关等所有从节点收到命令，在100ms内进入休眠状态。
- DCU主节点自身随后进入休眠。LIN总线保持静默的隐性电平。
5.2 【休眠 -> 唤醒 -> 运行】驾驶员按下遥控钥匙“解锁”
- 遥控信号被车身BCM接收。
- BCM唤醒CAN总线，并通过CAN报文通知各车门DCU“解锁”。
- 车门DCU（主节点）被唤醒，并在其LIN总线上发送一个唤醒信号（250μs-5ms的显性位）。
- 车门上所有从节点被唤醒，完成初始化，等待主节点通信。
- DCU在短暂延时后，发送第一个LIN帧的报头（例如查询门锁状态）。
- 从节点成功同步并响应，网络进入运行状态。
- DCU控制门锁电机执行解锁动作。
5.3 【异常处理】锁车后仍有开关被持续按住
- 主节点DCU发送了休眠命令。
- 但被压住的开关节点可能仍在尝试发送数据或唤醒信号。
- 方案A： 主节点命令后，该节点应遵从命令，优先进入休眠，忽略自身状态。
- 方案B： 如果该节点不听话，持续唤醒总线，则会触发总线静默超时机制。因为主节点在发送休眠命令后自己休眠了，不再响应唤醒，总线最终会因持续静默超过4-10秒，强制所有节点进入休眠。
6 总结
LIN网络的状态管理，远非简单的“通电”和“断电”。它是一套集主动命令、超时后备、硬件唤醒、软件同步于一体的精密系统。通过运行、休眠、唤醒三个状态的顺畅切换，LIN网络在“保证功能即时可用”和“保证电池不会亏电”这两个看似矛盾的需求之间，取得了完美的平衡。
这套机制充分体现了汽车电子设计中对可靠性、低功耗和系统鲁棒性的极致追求。对于工程师而言，深刻理解并正确实现这些状态转换，是开发出满足汽车级质量要求的LIN节点的基石。
