千兆网口NET8506与NET8516系列高速数字化仪，为高动态范围信号采集提供了全面的解决方案

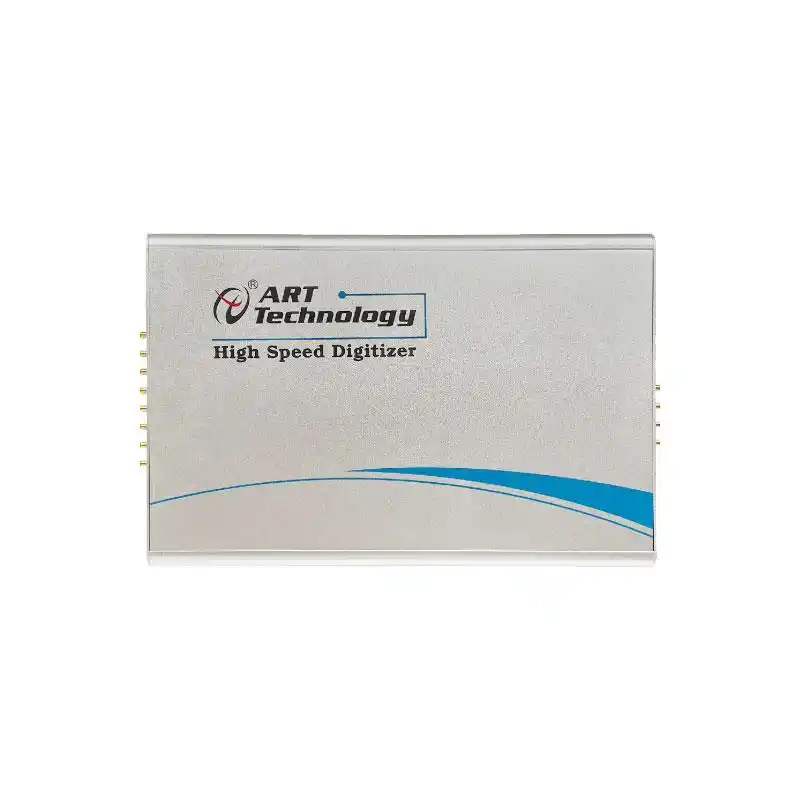

阿尔科技NET8506与NET8516系列高速数字化仪核心优势

高精度与动态范围
采用16位ADC架构，支持±1V或±5V可编程输入范围，动态范围达96dB。NET8506采样率40MS/s，NET8516提升至80MS/s，适用于捕捉纳秒级瞬态信号或高频连续波形。

大容量存储与触发设计
共享式2GB板载内存支持多模式采集：

• 连续采样模式下可实现长达50ms（NET8516@80MS/s）的信号捕获
• 触发模式下支持预触发/后触发配置，精确捕捉事件前后波形
  SMB接口提供外触发与时钟同步功能，触发延迟<5ns，满足多设备级联需求。

关键应用场景技术适配

无线通信测试
正交解调应用中，16位分辨率可解析-80dBm级微弱信号，80MS/s采样率支持5G NR 100MHz带宽信号的无混叠采集。千兆以太网接口确保IQ数据实时传输至基带处理单元。

超声成像系统集成
多通道同步误差<100ps，适用于相控阵超声的波束形成。ACTS1900驱动提供Direct Memory Access（DMA）模式，通过C#示例代码实现高速数据流处理：

// 配置连续采集模式
AcquisitionParam param = new AcquisitionParam {SampleRate = 80000000,TriggerType = TriggerType.Software,ChannelRange = ChannelRange.PM5V
};
device.Configure(param);

雷达信号处理
2GB内存支持脉冲压缩雷达的线性调频信号（LFM）完整记录。配套开发包含Matlab数据分析脚本，可直接处理采集到的时域信号：

% 脉冲压缩处理示例
[waveform,~] = NET8516_ReadData('ch1.bin');
compressed = conv(waveform, conj(fliplr(template)));

系统部署建议

分布式测试架构
通过PTPv2协议实现多设备亚微秒级同步，典型组网拓扑：

• 主控PC运行LabVIEW/Python控制程序
• 多台NET8516通过千兆交换机级联
• 外接10MHz参考时钟提升时基精度

散热与机械安装
建议在>50MS/s连续工作时：

• 保持环境温度<40℃
• 安装间距≥2U（标准19英寸机箱）
• 使用屏蔽SMA-SMB电缆减少高频串扰

应用广泛：覆盖高动态范围信号采集场景

该系列产品特别适用于无线通讯、雷达/声纳、超声、图形成像等高动态范围应用场景。无论是需要捕捉快速变化的瞬态信号，还是分析复杂的波形特征，NET8506和NET8516系列都能提供可靠的解决方案。

系统兼容性：支持主流操作系统

NET8506和NET8516系列支持Windows XP、Win7、Win8、Win10等主流操作系统，确保了与现有测试系统的兼容性，降低了系统升级成本。

结论

 阿尔泰科技NET8506和NET8516系列高速数字化仪，凭借其高分辨率、高采样率、大容量内存和灵活的配置选项，为高动态范围信号采集提供了全面的解决方案。无论是实验室研究还是现场测试，该系列产品都能帮助用户高效完成复杂的数据采集任务，是工程师和技术人员的理想选择。

#数据采集卡
