野火fpga笔记

一.点亮LED灯

1.目标：通过按键控制一个 led 灯的亮灭，按键未被按下时 led 灯处于熄灭状态，按键被按下时 led 灯处于点亮状态。

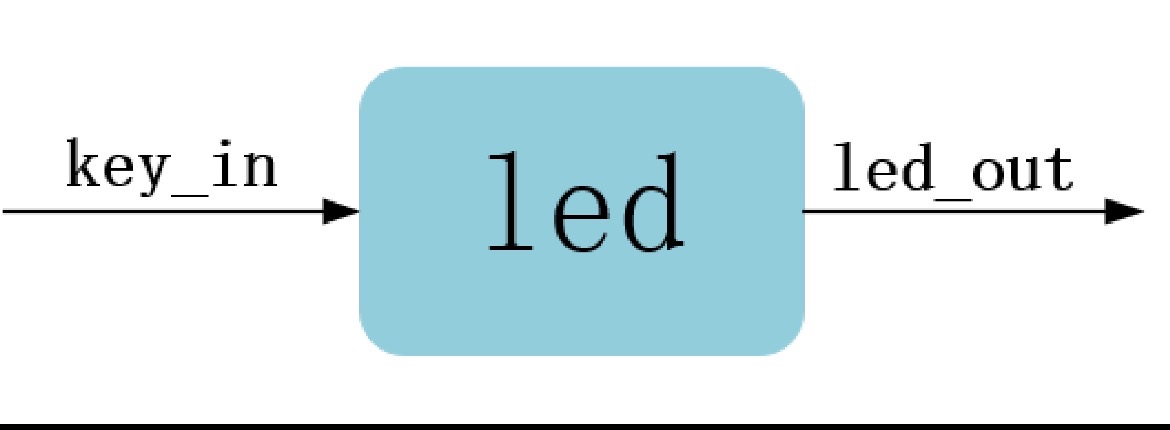

2.框图

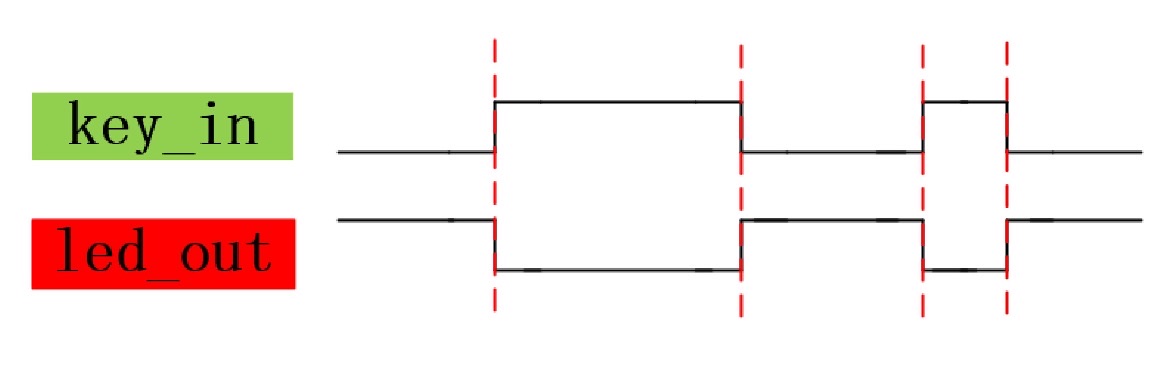

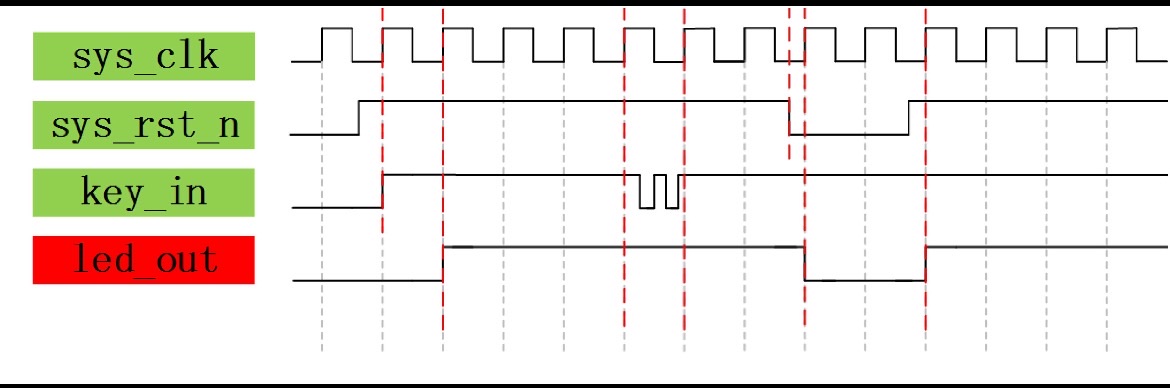

3.波形图



二.多路选择器

1.目标： 设计并实现 2 选 1 多路选择器，主要功能是通过选通控制信号 S 确定选通 A 路或 B 路作为信号输出。当选通控制信号 S 为 1 时，信号输出为 A 路信号；当选通控制信号 S 为 0时，信号输出为 B 路信号。

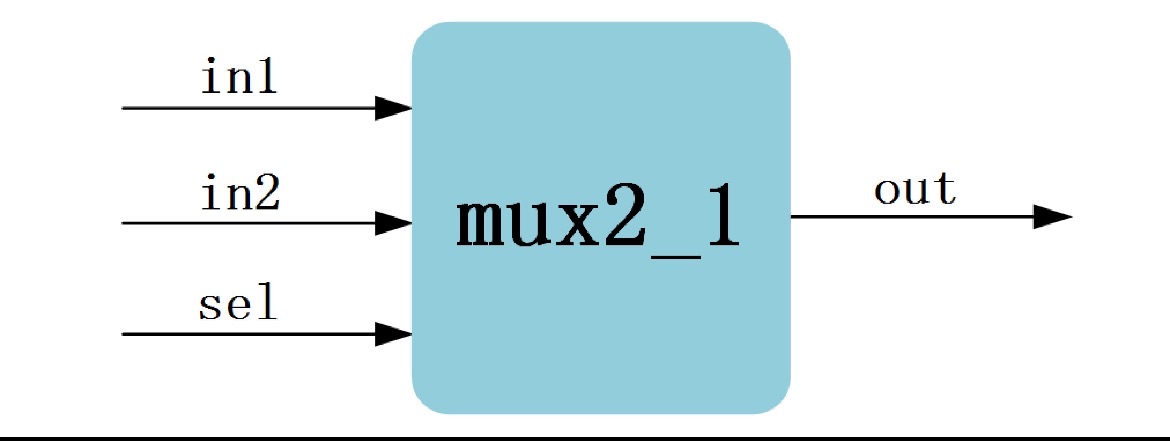

2.框图

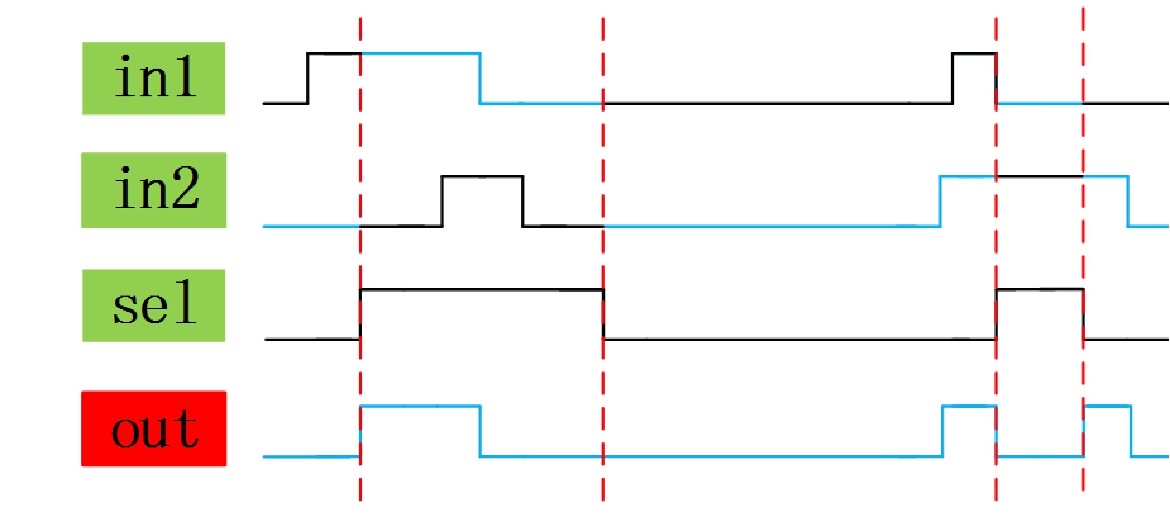

3.流程图





三.译码器

1.目标： 设计并仿真验证 3-8 译码器。

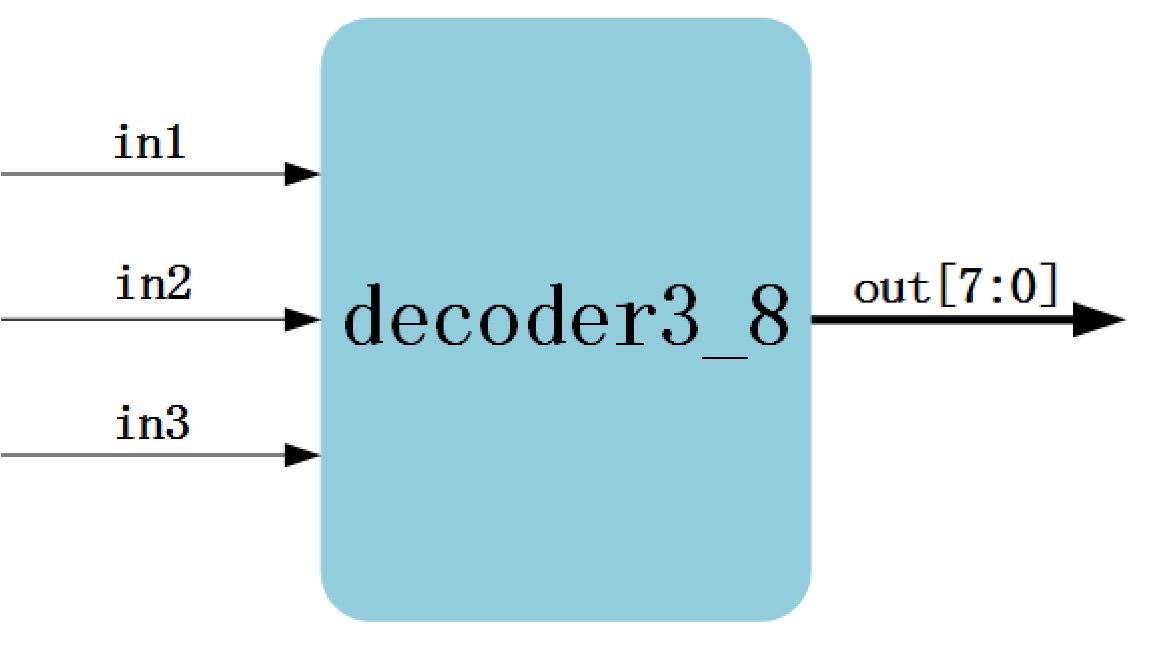

2.框图

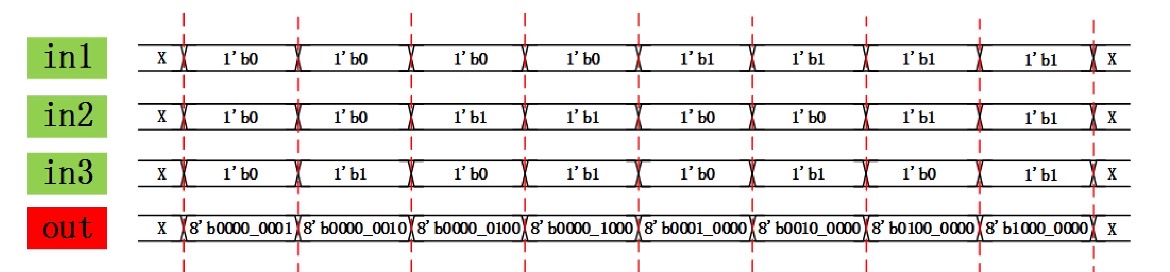

3.流程图







四.半加器

1.目标： 设计并实现一个半加器，使用开发板上的按键 KEY1、KEY2 作为被加数输入，选择开发板上的 LED 灯 D6 表示相加和的输出，LED 灯 D7 表示进位输出。

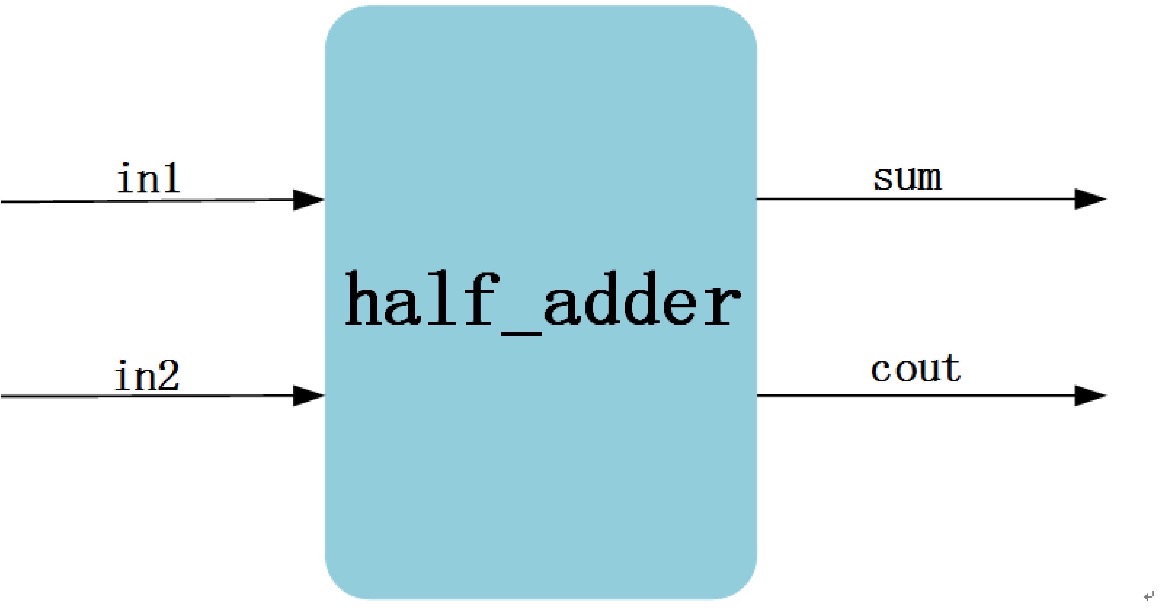

2.框图

3.流程图





五.全加器

1.目标： 与半加器相同，我们使用开发板上的按键和 LED 灯进行全加器的验证，选取 KEY1、KEY2、KEY3 分别作为被加数 in1、被加数 in2 和进位信号 cin 的信号输入；以 LED 灯 D9作为和的输出 sum，以 LED 灯 D10 作为进位的输出 count。

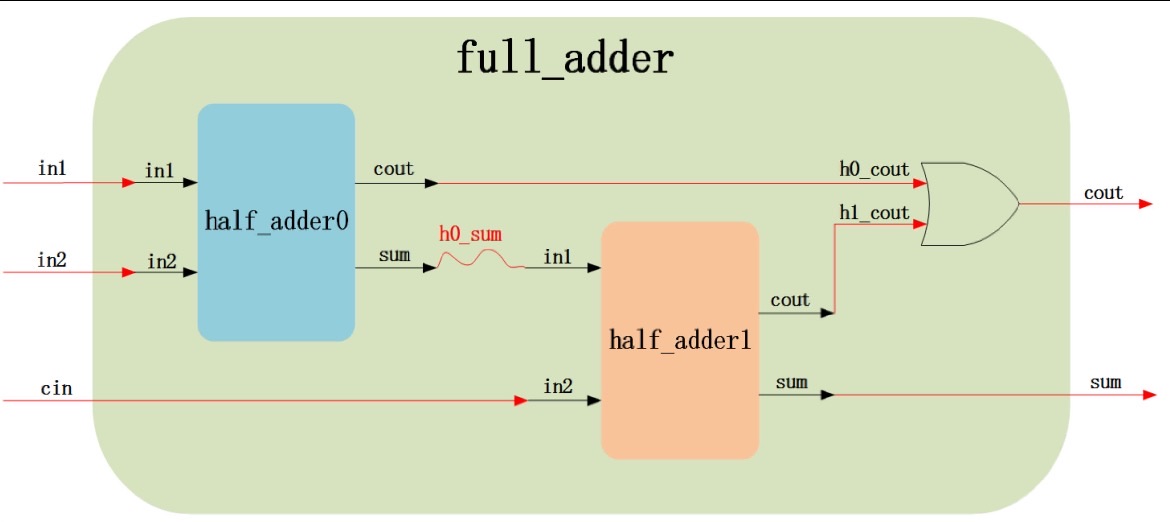

2.框图

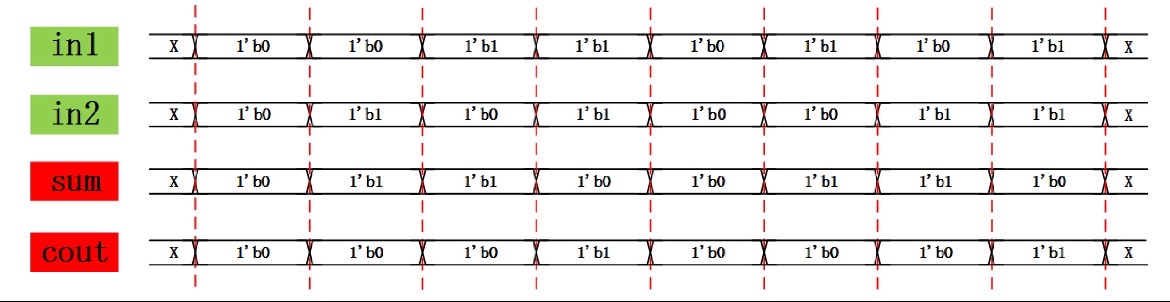

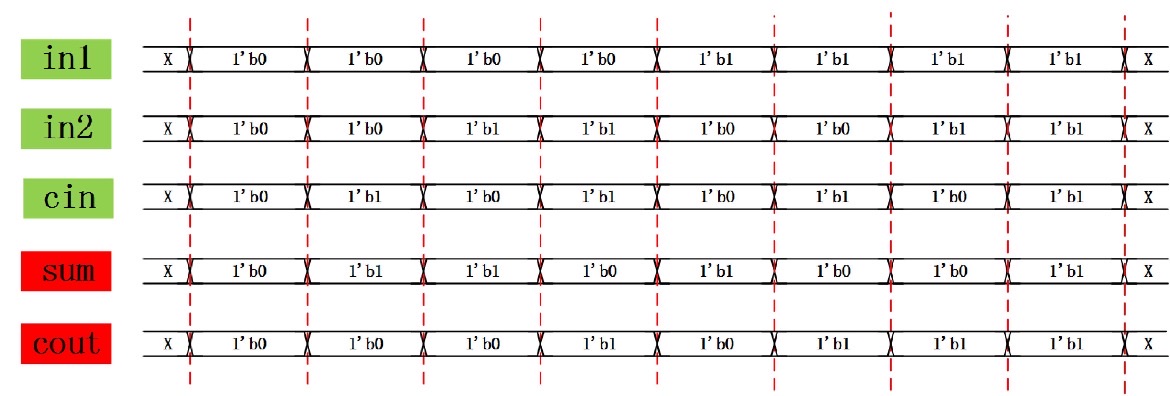

3.流程图





六.寄存器

1.目标：使用D 触发器来进行控制的LED灯。

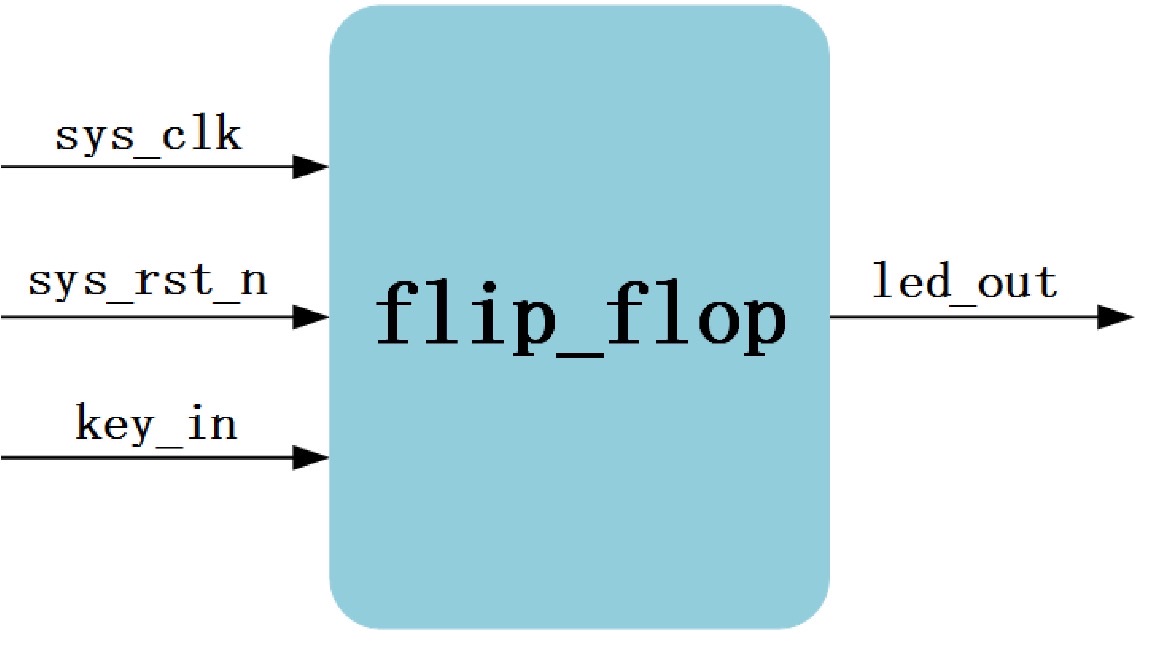

2.框图

3.
