1. 题目
- 将两台三层交换机、一台路由器分别命名为SW1、SW2、RT1
- 根据网络拓扑图所示，在SW1交换机上将F0/2端口划入到vlan100中，F0/3划入到vlan200中。在SW2交换机上将F0/2端口划入到vlan100中，F0/3划入到vlan200中
- 根据IP地址规划表，配置相关设备的IP地址
- 在两台三层交换机上的F0/1端口分别开启Trunk
- 为了方便管理，在RT1交换机上开启telnet服务，telnet密码为：123
- 为了安全考虑，在两台交换机、一台路由器上配置特权密码：特权密码为：zjjz

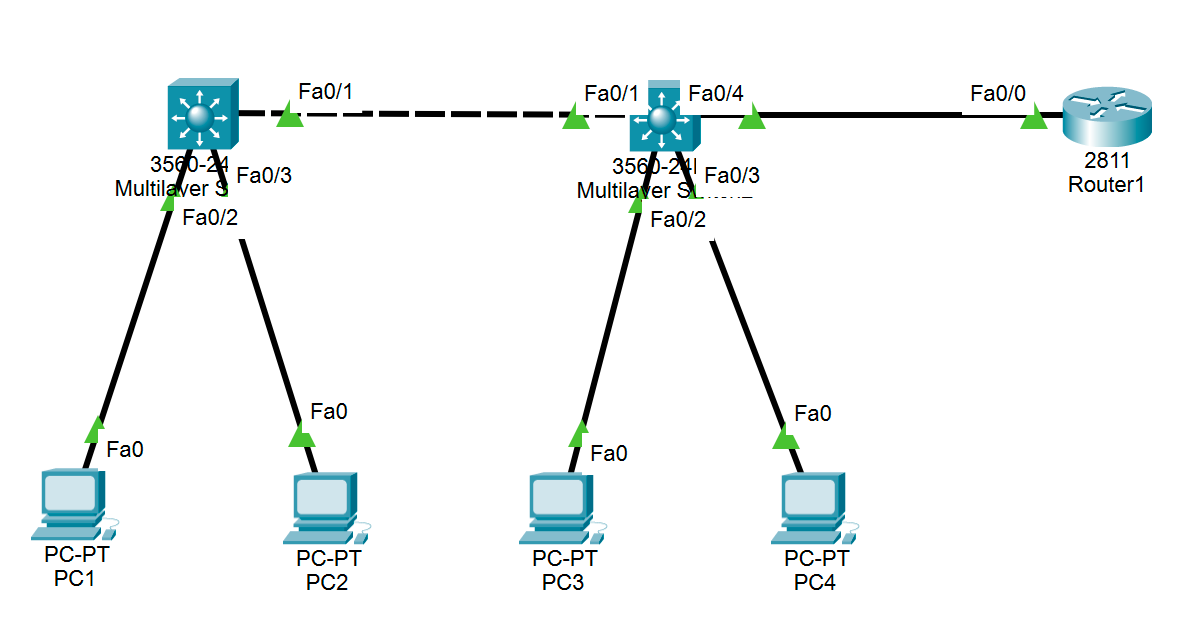

1.1 网络拓扑结构图
1.2 接口IP地址规划表
| 序号 | 设备名称 | 端口 | 端口IP地址 |
| 1 | PC1 | IP地址 | 192.168.1.2/24 |
| 2 | PC2 | IP地址 | 192.168.2.2/24 |
| 3 | PC3 | IP地址 | 192.168.1.3/24 |
| 4 | PC4 | IP地址 | 192.168.2.3/24 |
| 5 | SW2 | F0/4 | 192.168.3.2/24 |
| 6 | RT1 | F0/0 | 192.168.3.1/24 |
2. 局域网组网过程
2.1 按照拓扑结构图组网

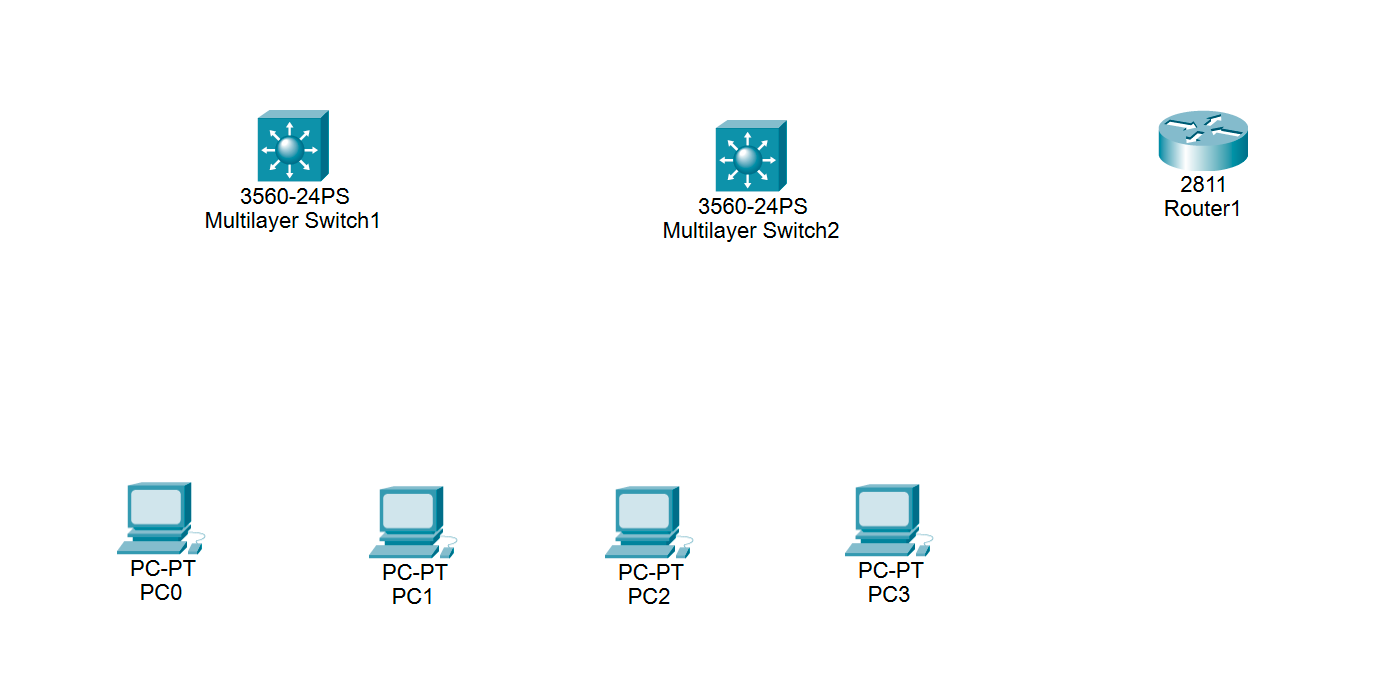

- 据网络拓扑结构图找到对应设备（2811、3560-24PS和PC），简单搭建

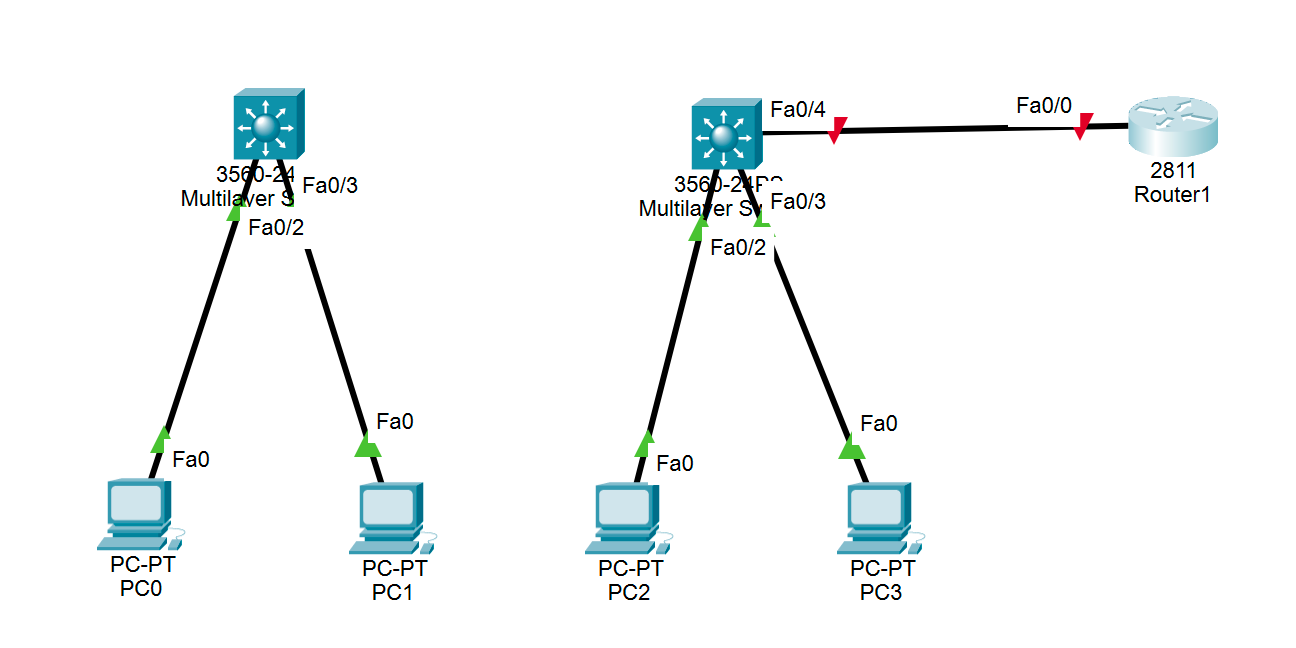

- 用直连线，按照拓扑图提示，将SW1的F0/2端口连PC0的F0/0端口，SW1的F0/3端口连PC1的F0/0端口；将SW2的F0/2端口连PC2的F0/0端口，将SW2的F0/3端口连PC3的F0/0端口，将SW2的F0/4端口连RT1的F0/0端口

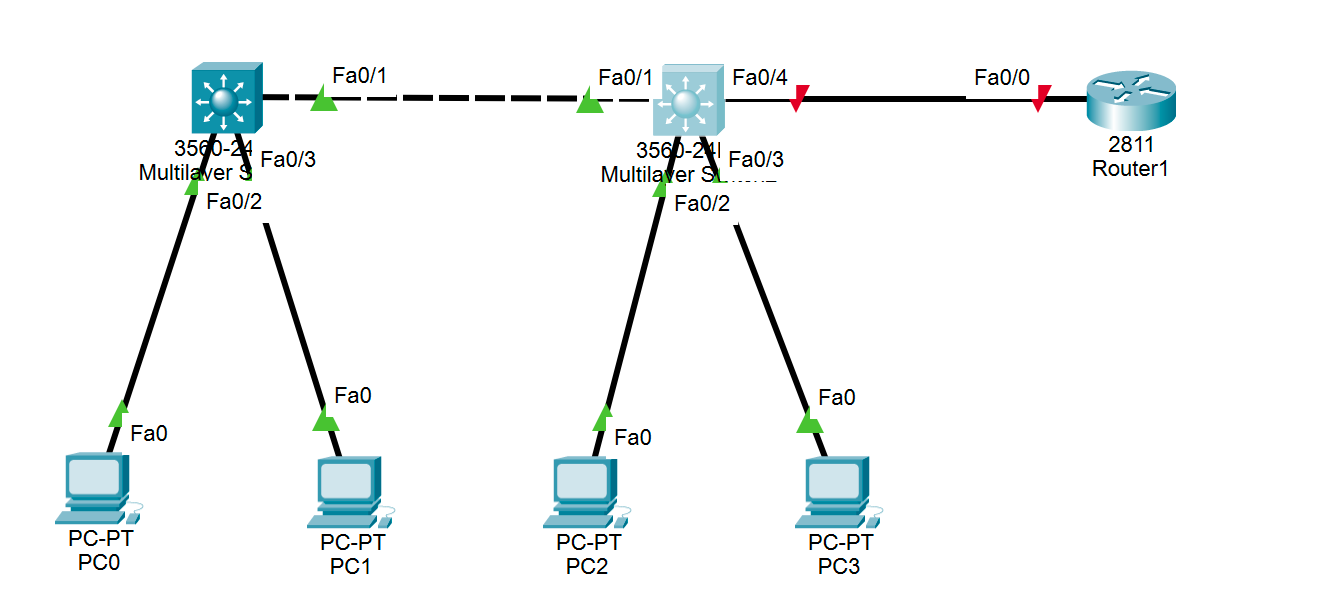

- 用交叉线，将SW1的F0/1端口和SW2的F0/1端口相连
到这里基本的网络拓扑图就已经画好了🎉
2.2 根据题目要求配置局域网
2.2.1 要求1:【设备命名】

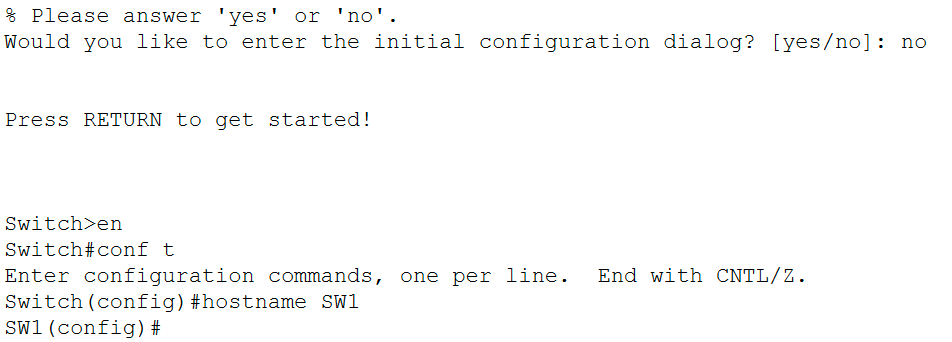

在SW1中

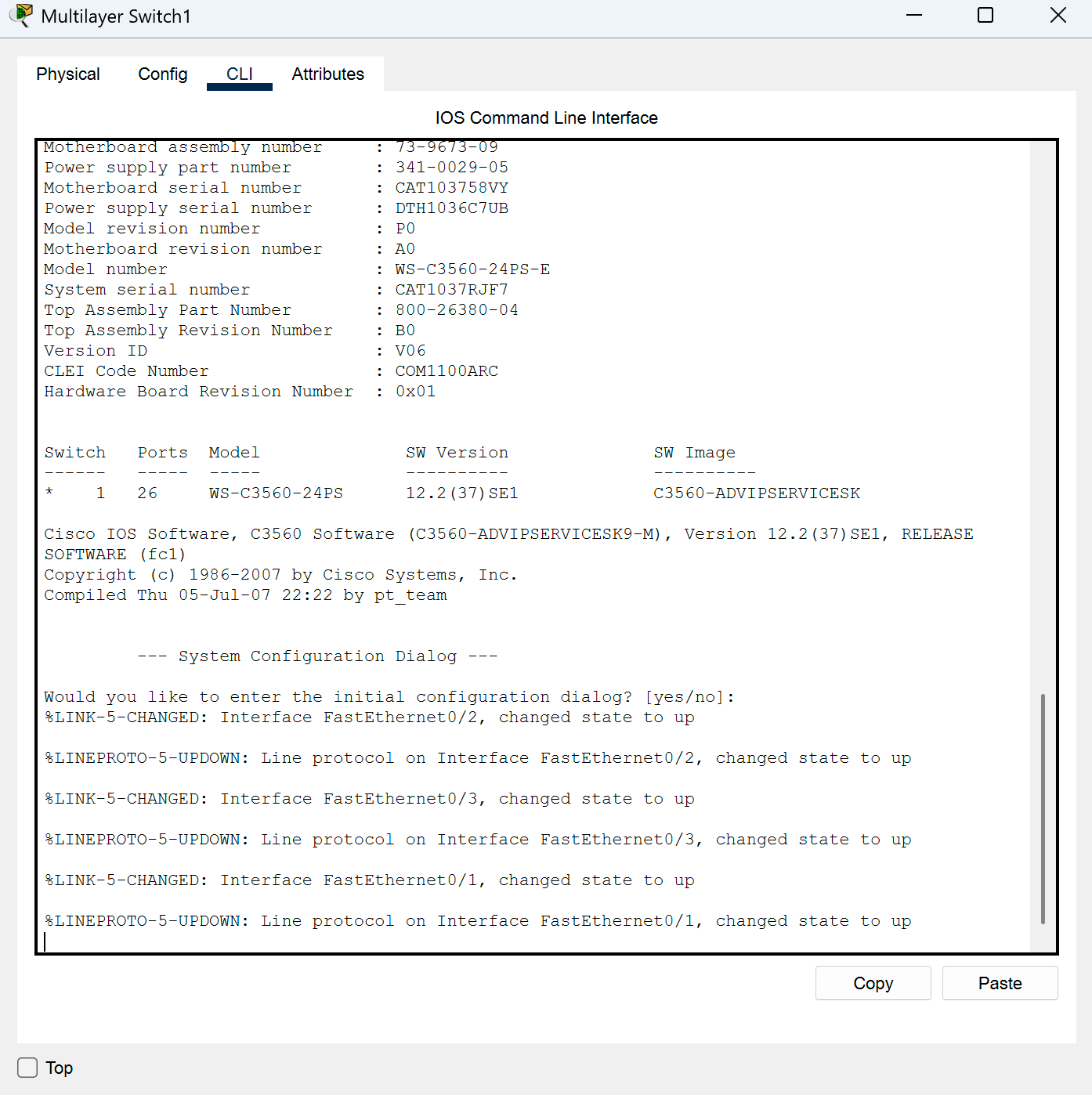

- 双击SW1，进入CLI中
- 输入如图所示，no -> en -> conf t -> hostname SW1
在SW2中

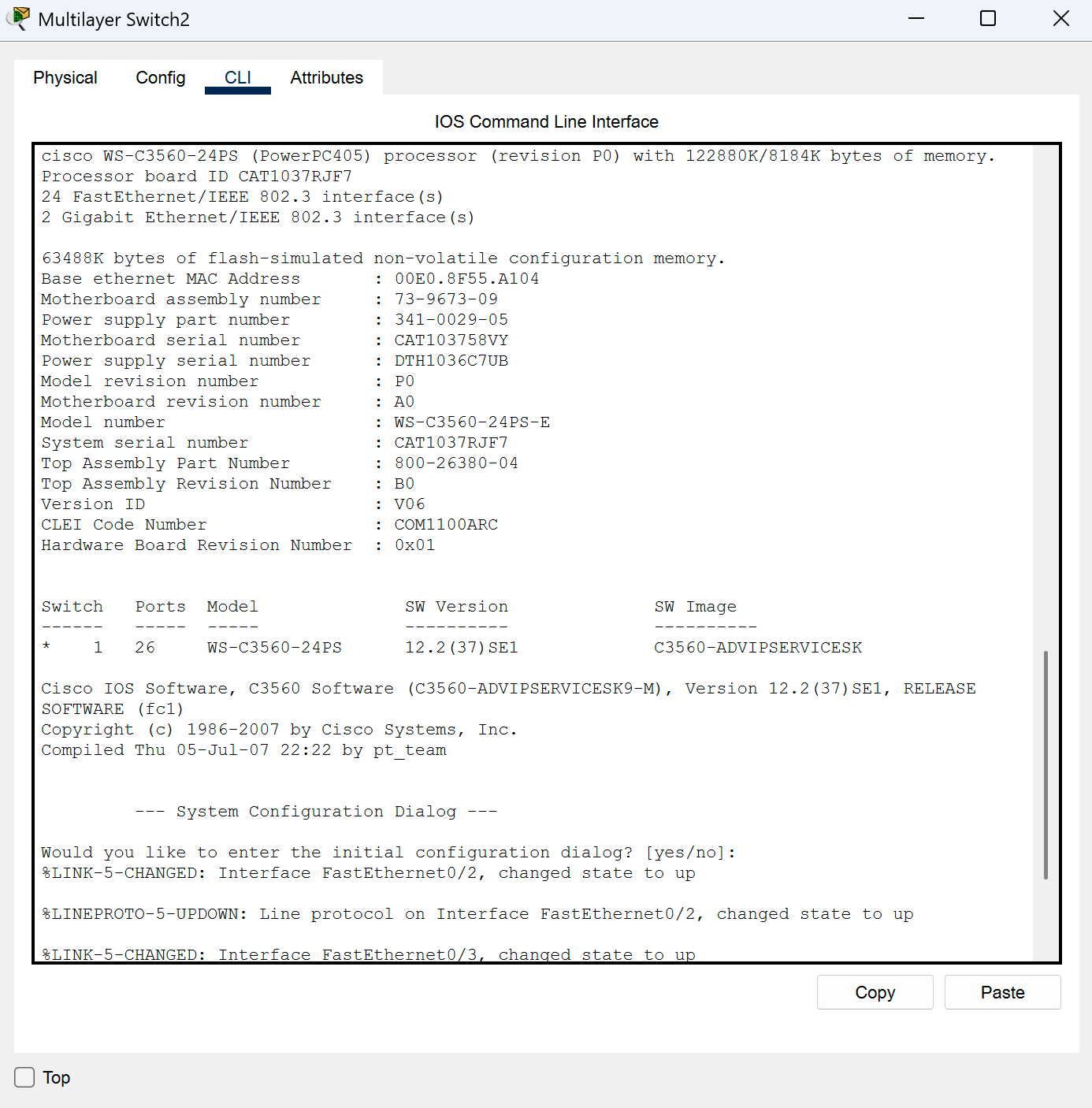

- 双击SW2，进入CLI中

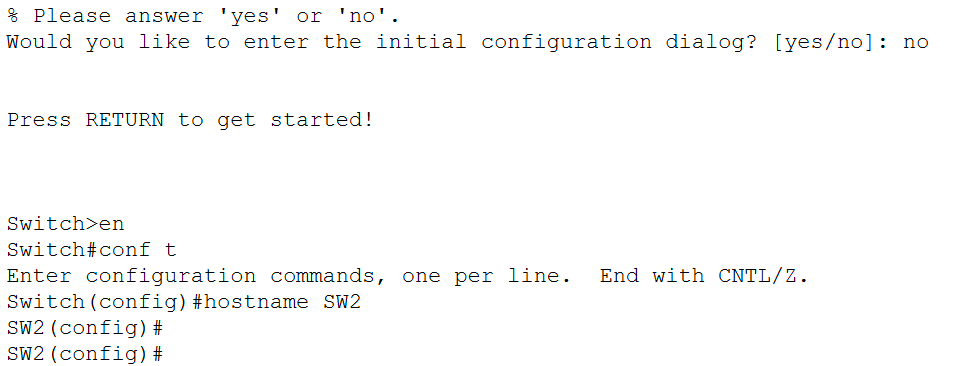

- 输入如图所示，no -> en -> conf t -> hostname SW2

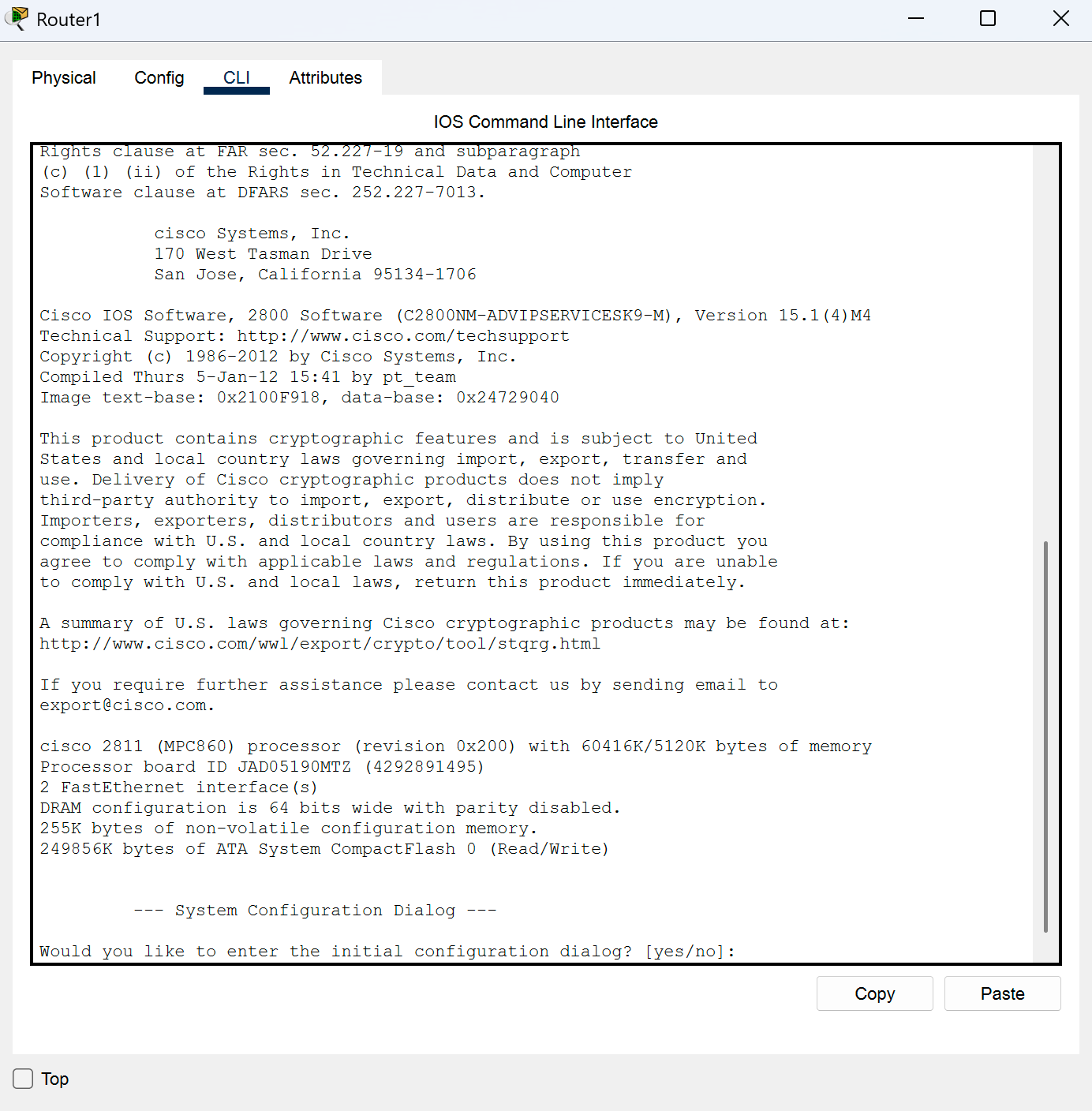

在RT1中

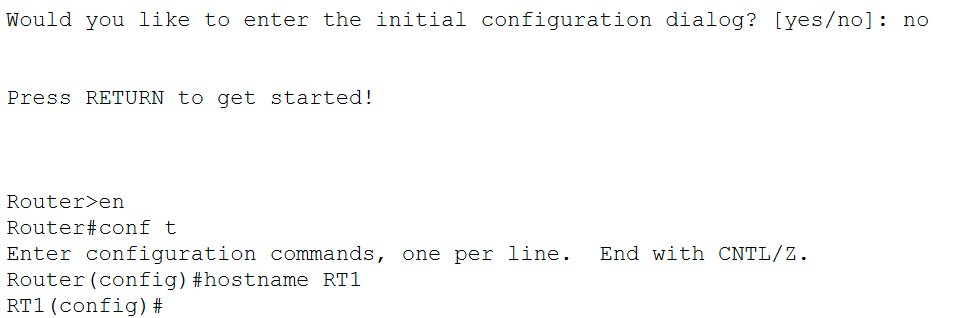

- 双击RT1，进入CLI中
- 输入如图所示，no -> en -> conf t -> hostname RT1
2.2.2 要求2:【vlan划分】
在SW1中
- 双击SW1，进入CLI中，输入 vlan 100 -> exit

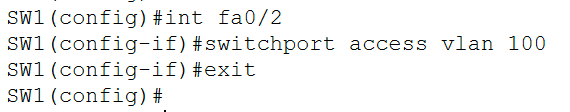

- 输入 int fa0/2 -> switchport access vlan 100 -> exit
- 输入 vlan 200 -> exit

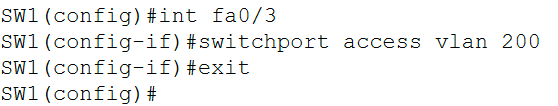

- 输入 int fa0/3 -> switchport access vlan 200 -> exit
在SW2中
- 双击SW2，进入CLI中，输入 vlan 100 -> exit
- 输入 int fa0/2 -> switchport access vlan 100 -> exit
- 输入 vlan 200 -> exit
- 输入 int fa0/3 -> switchport access vlan 200 -> exit
2.2.3 要求3:【IP地址配置】

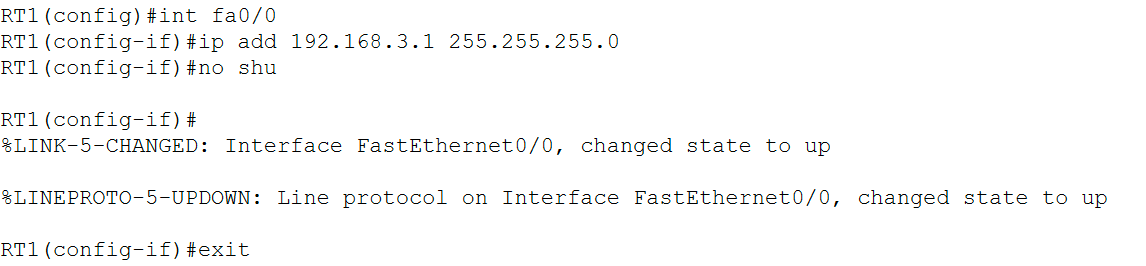

在RT1中
- 进入CLI中，输入 int fa0/0 -> ip add 192.168.3.1 255.255.255.0 -> no shu -> exit
在SW1中

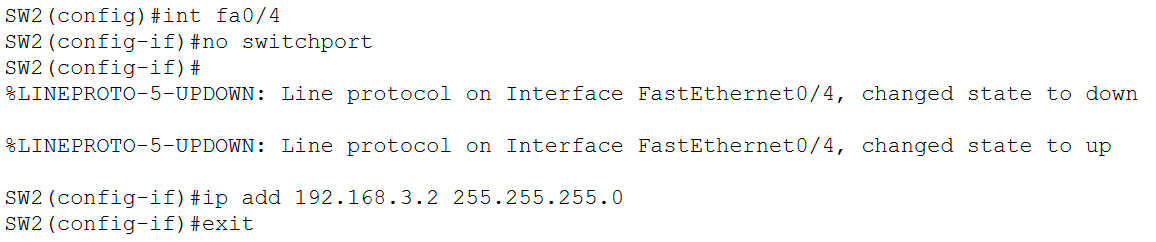

- 进入CLI中，输入 int fa0/4 -> no switchport -> ip add 192.168.3.2 255.255.255.0 -> exit

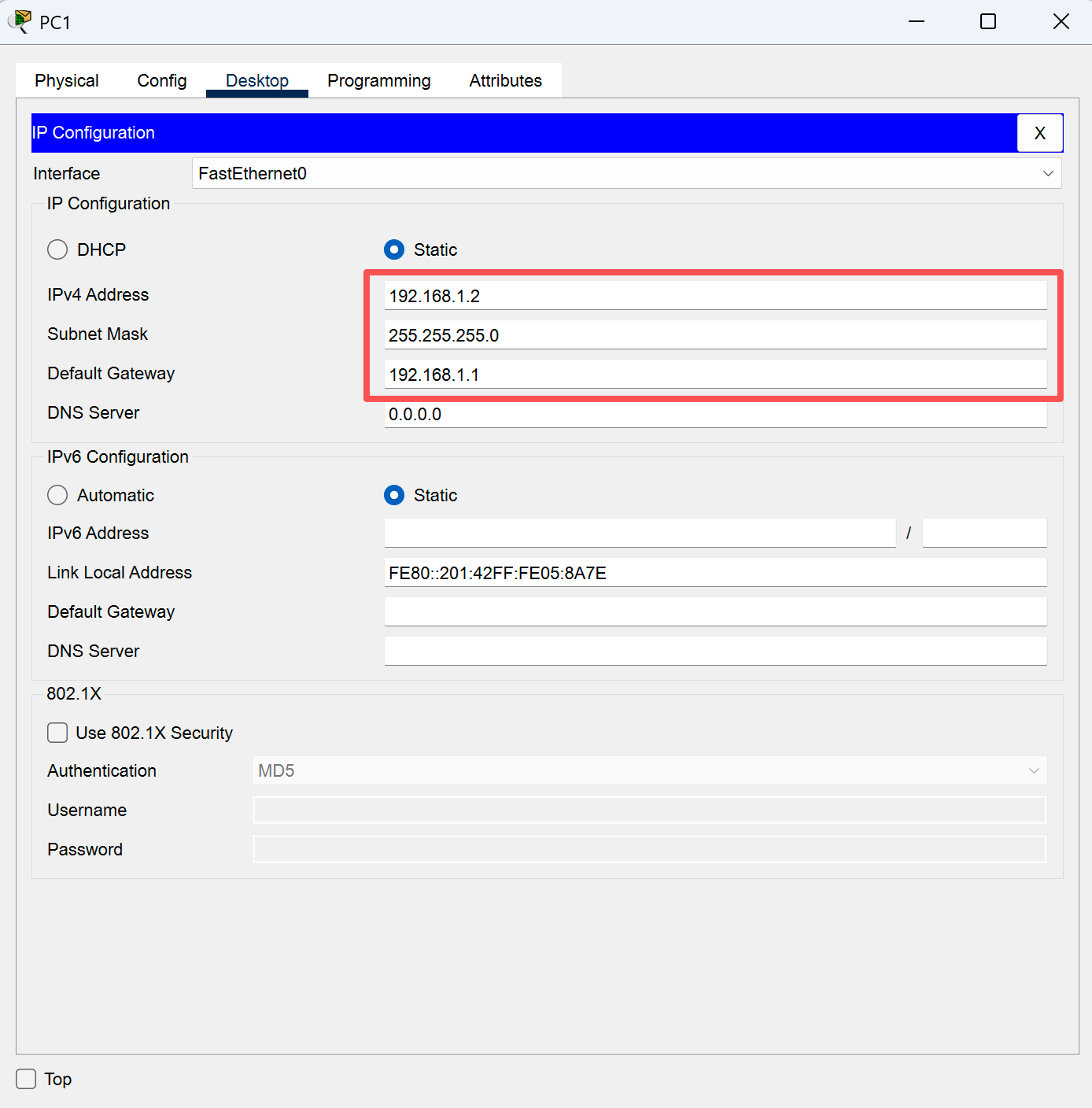

在PC1中

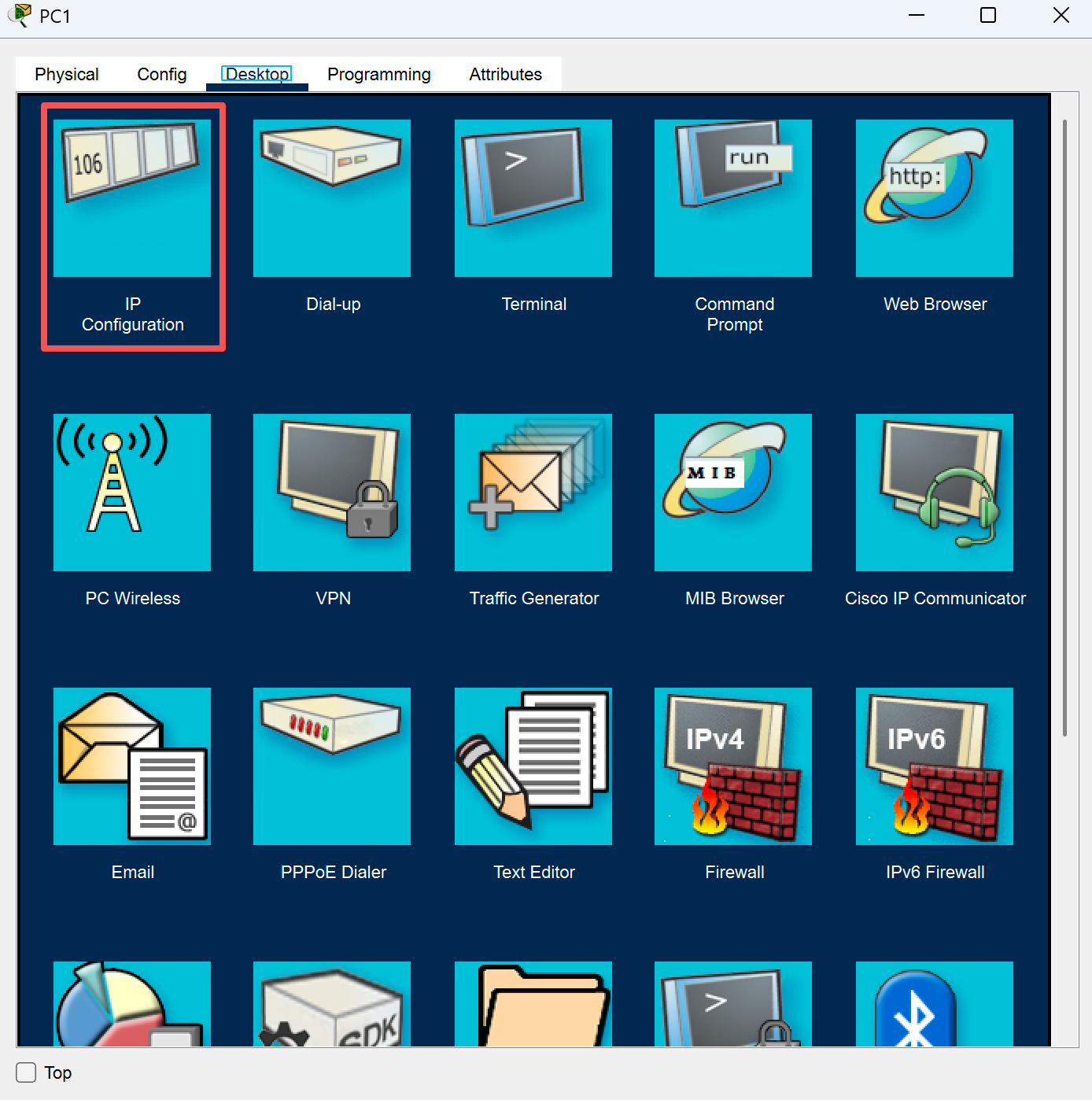

- 双击PC1，进入Desktop（桌面），点击进入 IP Configuration
- 按照图上信息配置（是否配置网关随意），IPv4 ：192.168.1.2 ，子网掩码：255.255.255.0 ，网关： 192.168.1.1

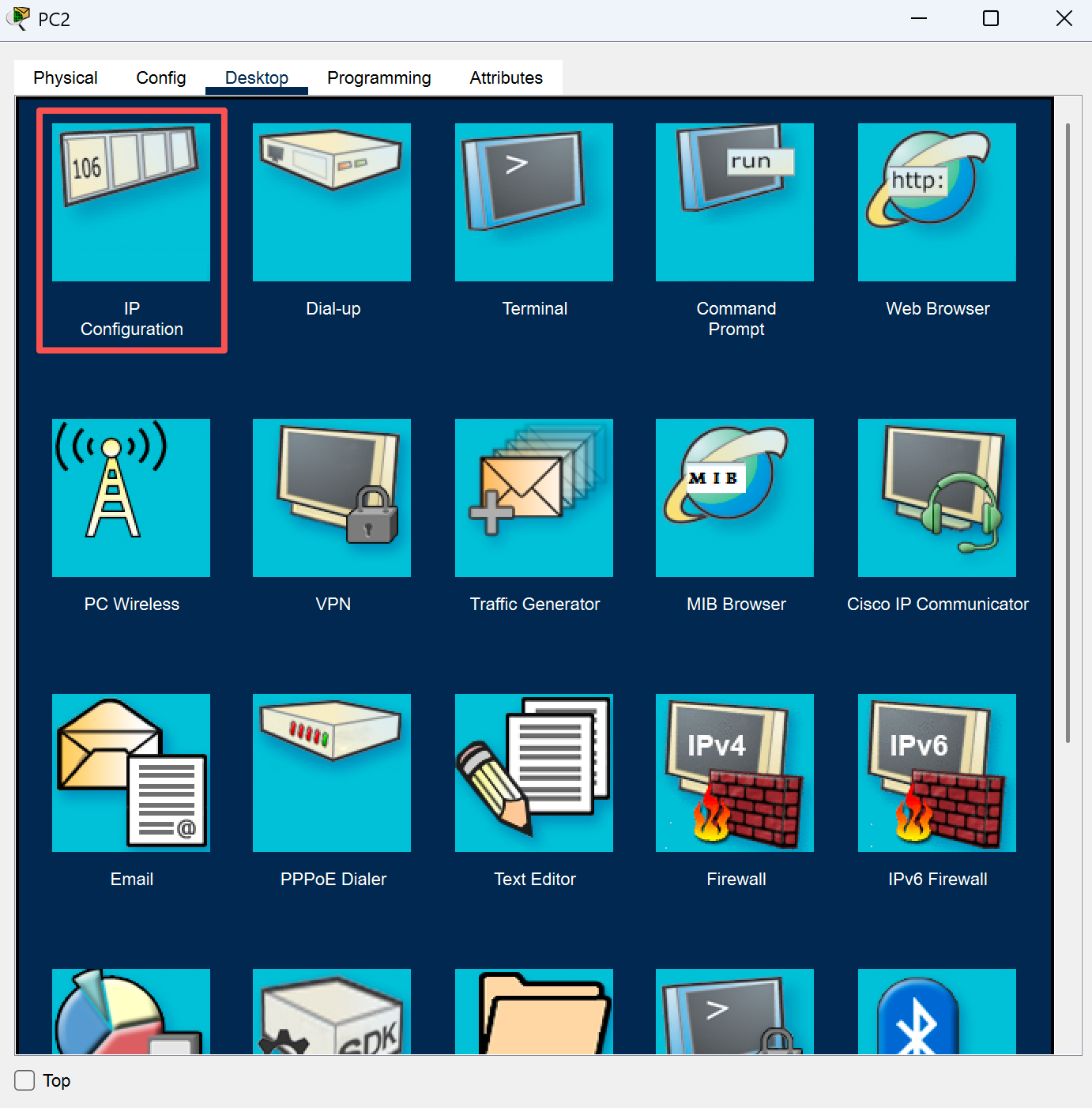

在PC2中

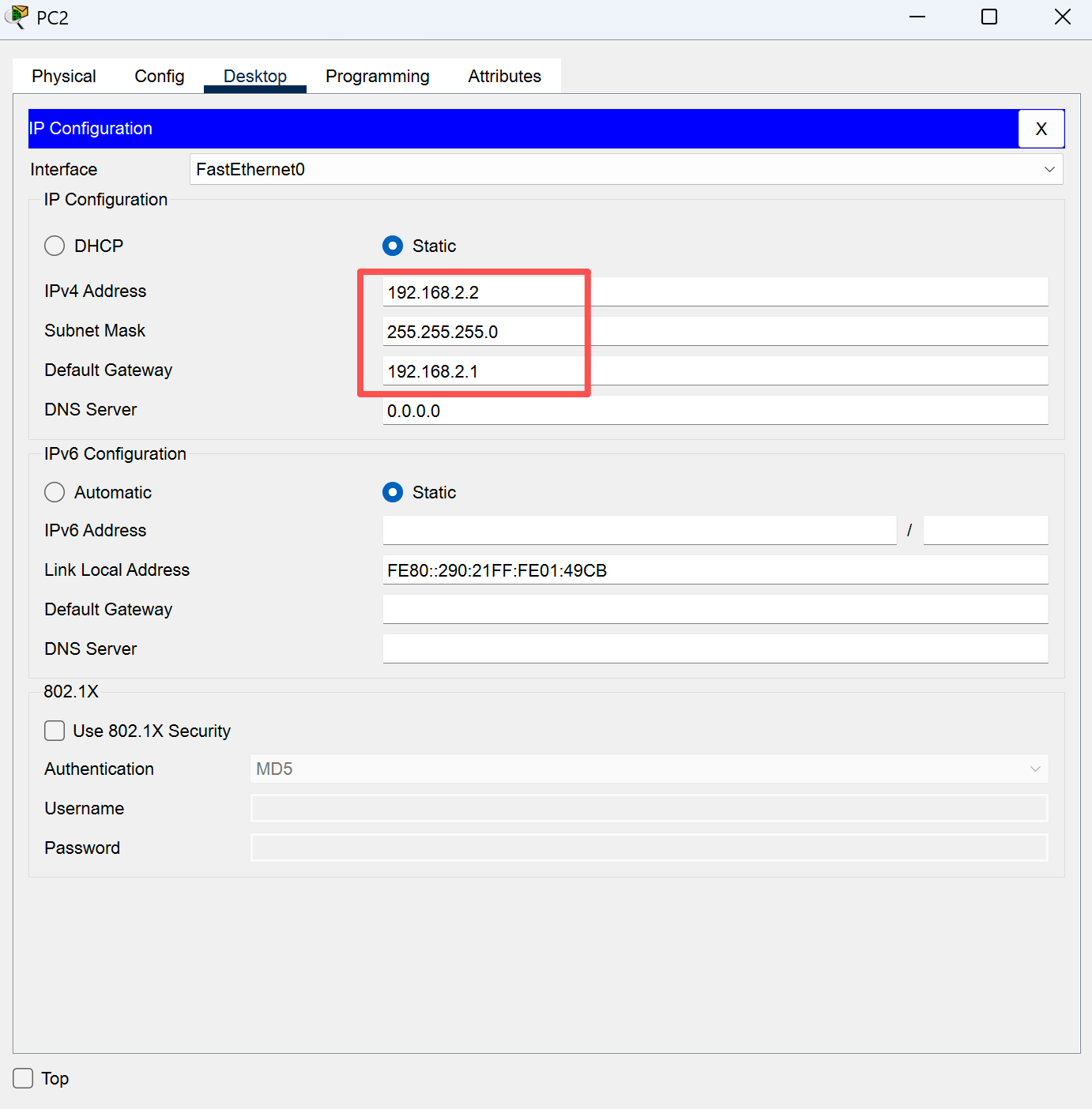

- 双击PC2，进入Desktop（桌面），点击进入 IP Configuration
- 按照图上信息配置（是否配置网关随意），IPv4 ：192.168.2.2 ，子网掩码：255.255.255.0 ，网关： 192.168.2.1

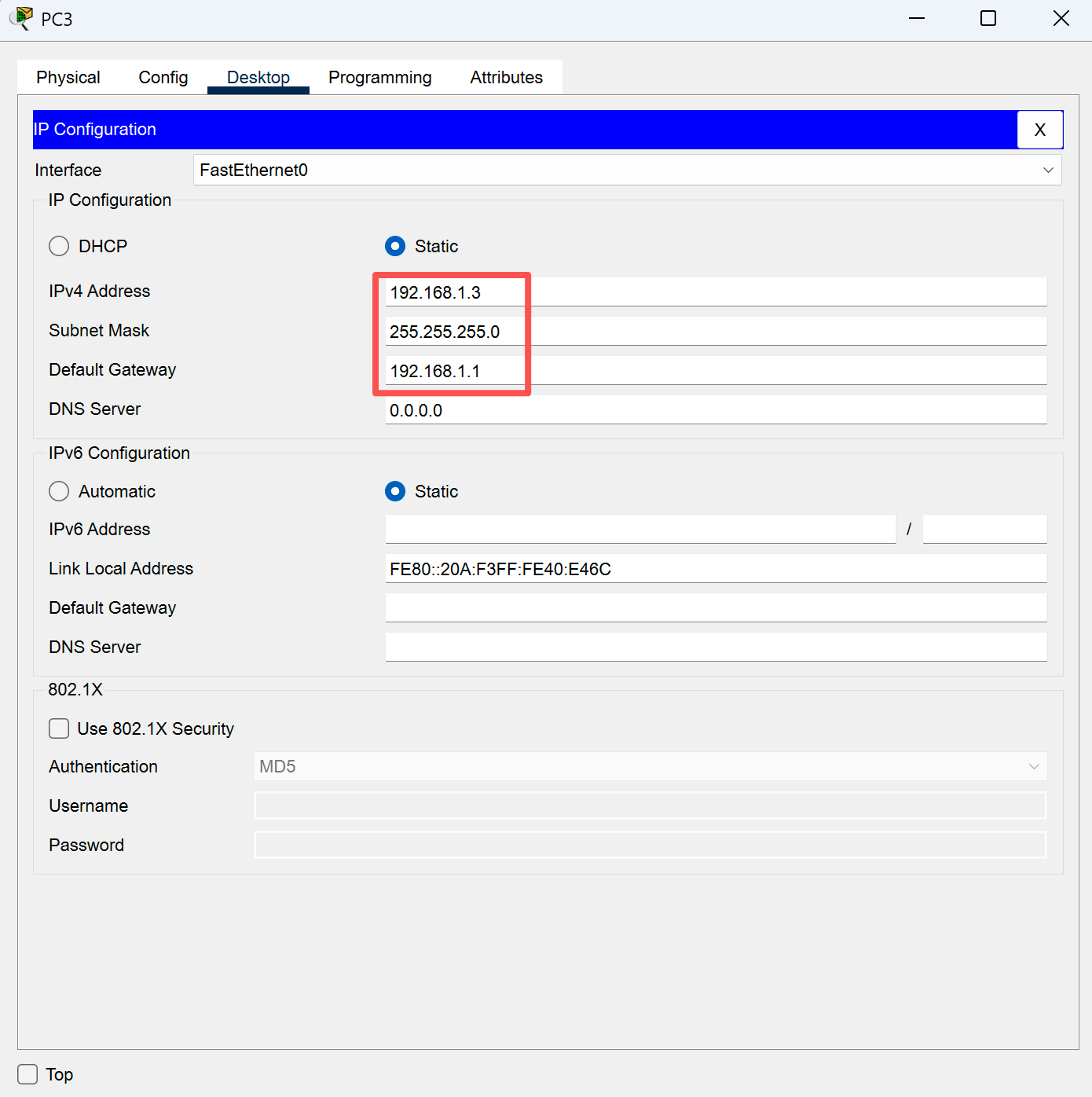

在PC3中
- 双击PC3，进入Desktop（桌面），点击进入 IP Configuration
- 按照图上信息配置（是否配置网关随意），IPv4 ：192.168.1.3 ，子网掩码：255.255.255.0 ，网关： 192.168.1.1

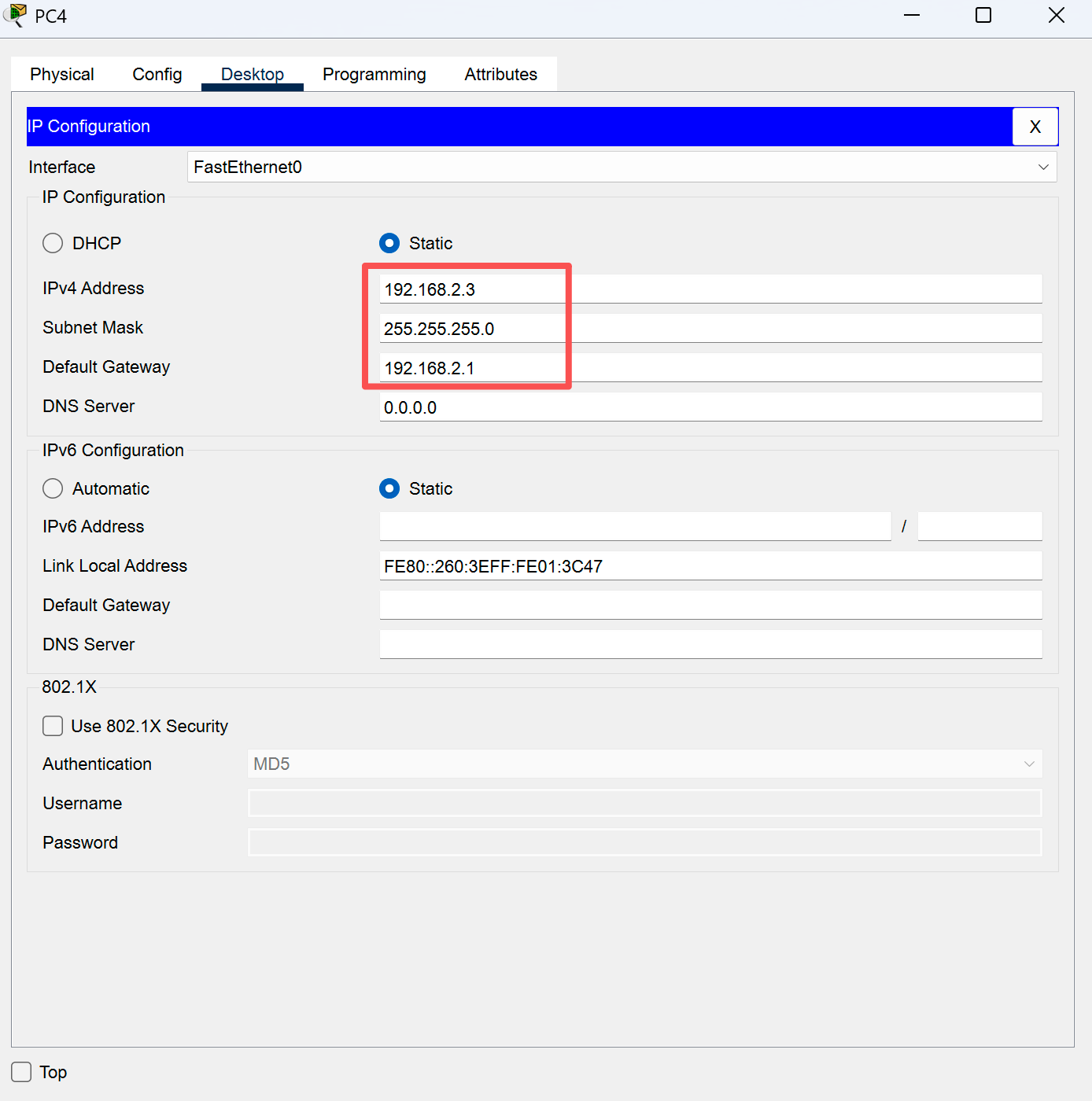

在PC4中

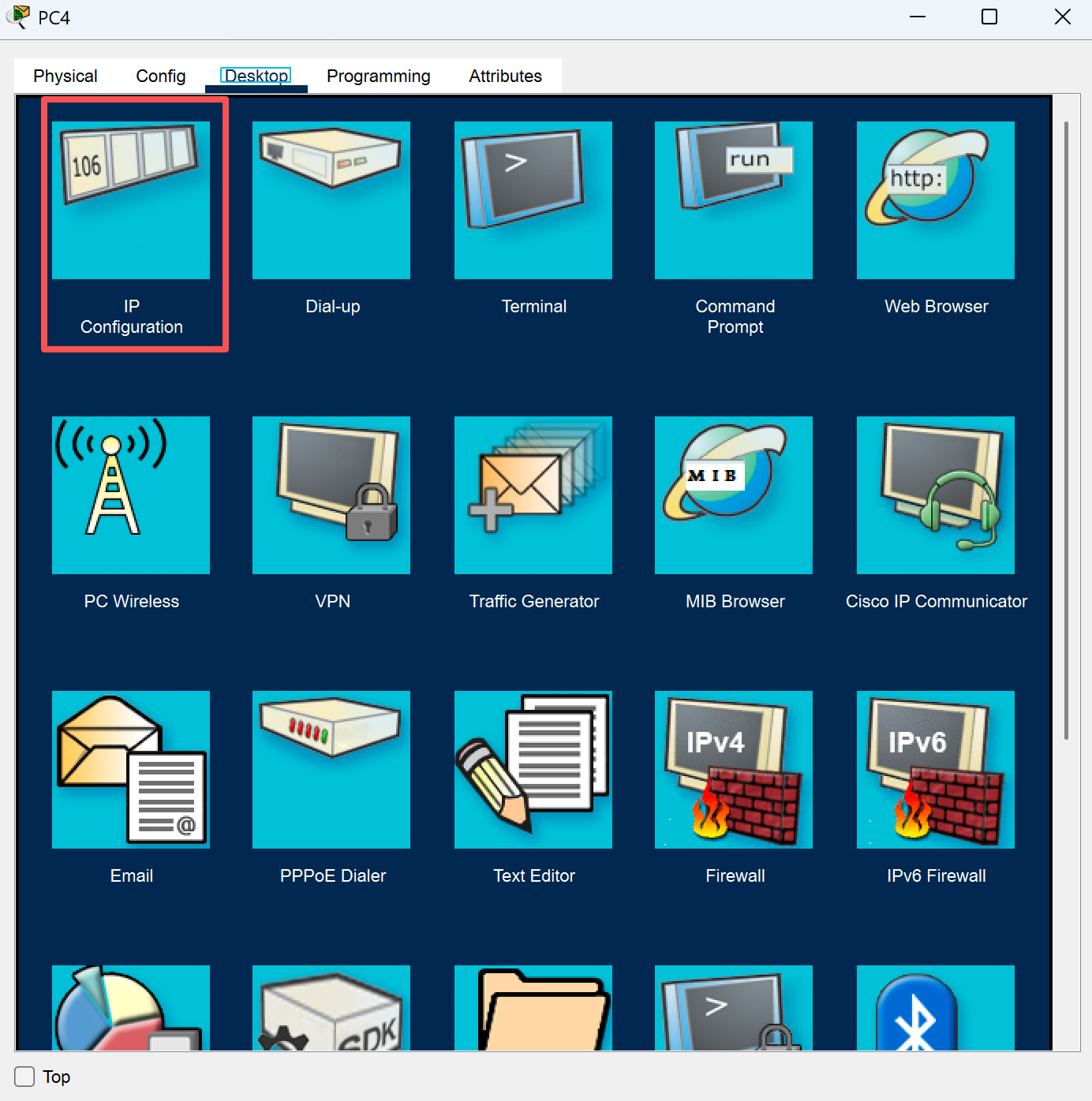

- 双击PC4，进入Desktop（桌面），点击进入 IP Configuration
- 按照图上信息配置（是否配置网关随意），IPv4 ：192.168.2.3 ，子网掩码：255.255.255.0 ，网关： 192.168.2.1
2.2.4 要求4:【Trunk配置】

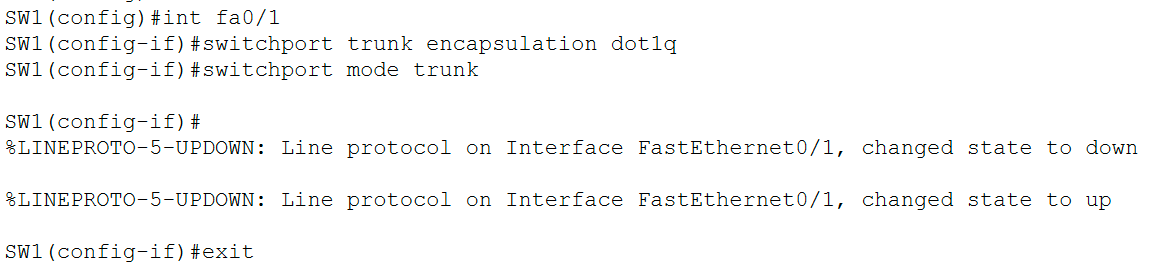

在SW1中
- 进入CLI中，输入 int fa0/1 -> switchport trunk encapsulation dot1q -> switchport mode trunk -> exit

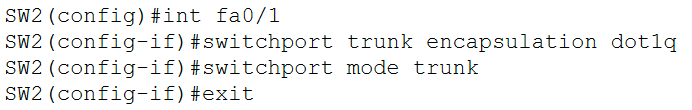

在SW2中
- 进入CLI中，输入 int fa0/1 -> switchport trunk encapsulation dot1q -> switchport mode trunk -> exit
注意这里是数字1不是字母l
2.2.5 要求5:【telnet配置】
在RT1中

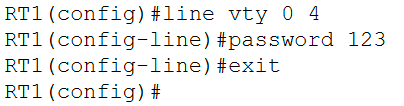

- 进入CLI中，输入 line vty 0 4 -> password 123 -> exit
2.2.6 要求6:【特权密码配置】
在SW1中
- 进入CLI中，输入 enable password zjjz
在SW2中
- 进入CLI中，输入 enable password zjjz
在RT1中
- 进入CLI中，输入 enable password zjjz

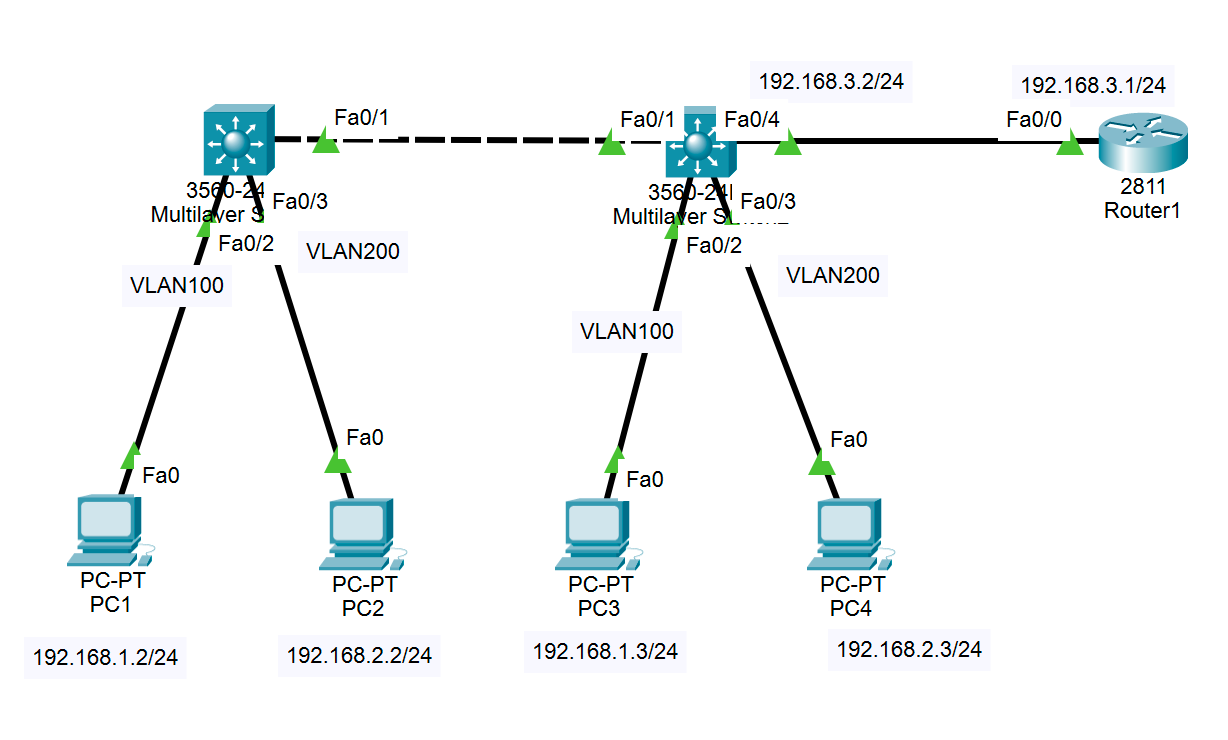

2.2.7 完成后的网络拓扑图
这里我把PC的名字和表格中的对应上，所以和之前图片上的不一样
- 检验是否完成✅
我重新贴出上述需要验证的PC和对应IP⬇️
| 序号 | 设备名称 | 端口 | 端口IP地址 |
| 1 | PC1 | IP地址 | 192.168.1.2/24 |
| 2 | PC2 | IP地址 | 192.168.2.2/24 |
| 3 | PC3 | IP地址 | 192.168.1.3/24 |
| 4 | PC4 | IP地址 | 192.168.2.3/24 |

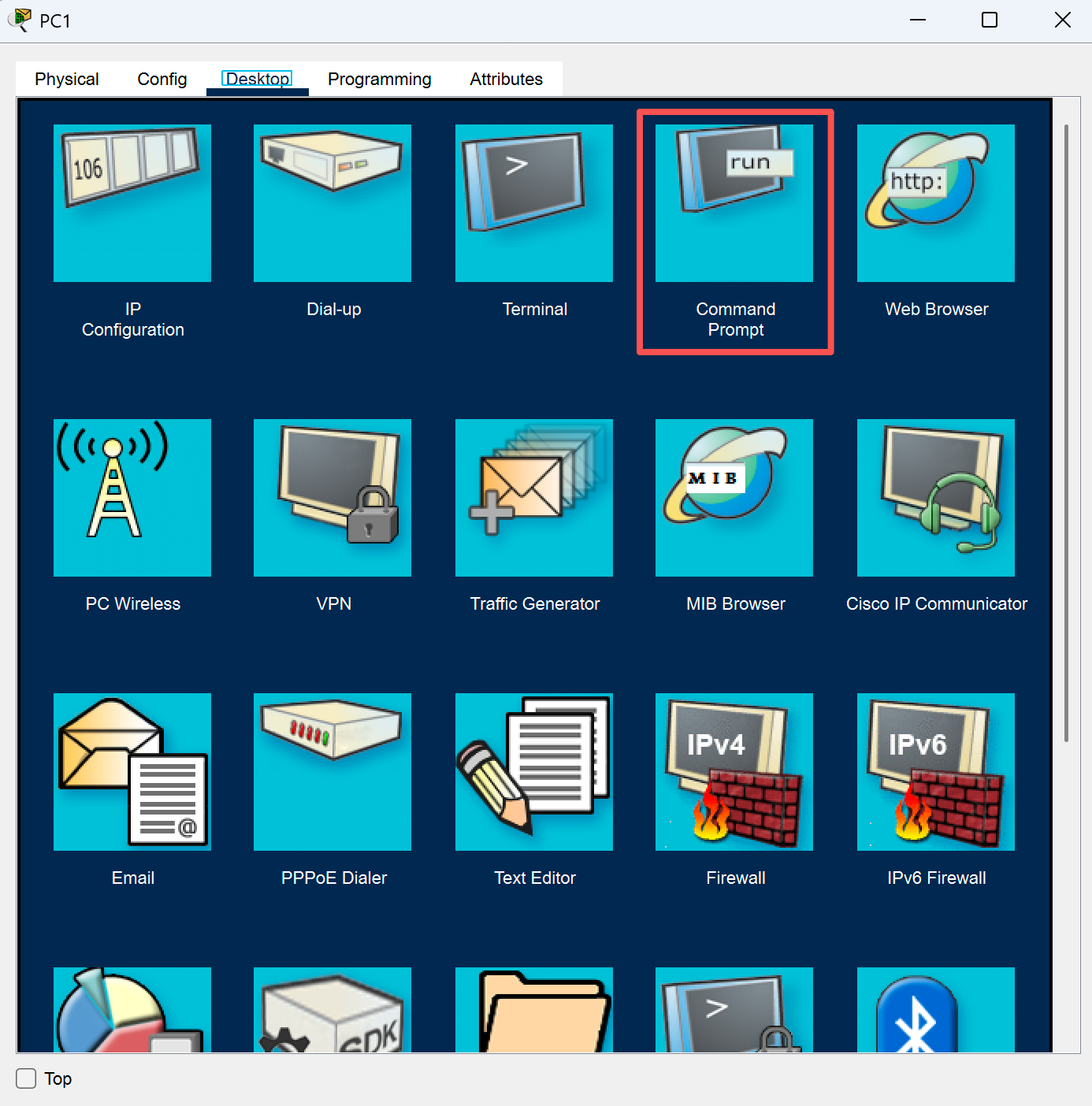

- 在完成后，双击PC1，在Desktop（桌面中），打开Command Prompt

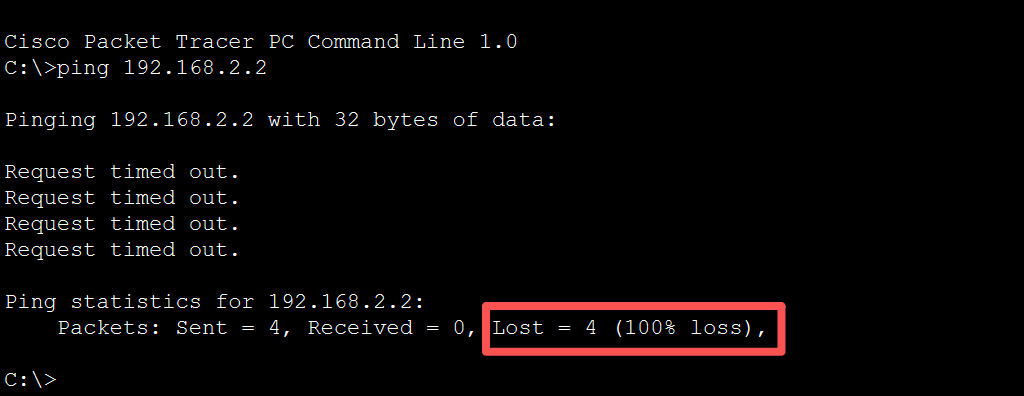

- 这里，相同vlan下的PC可以ping通，不同vlan下不可ping通，所以PC1和PC2不通，如图

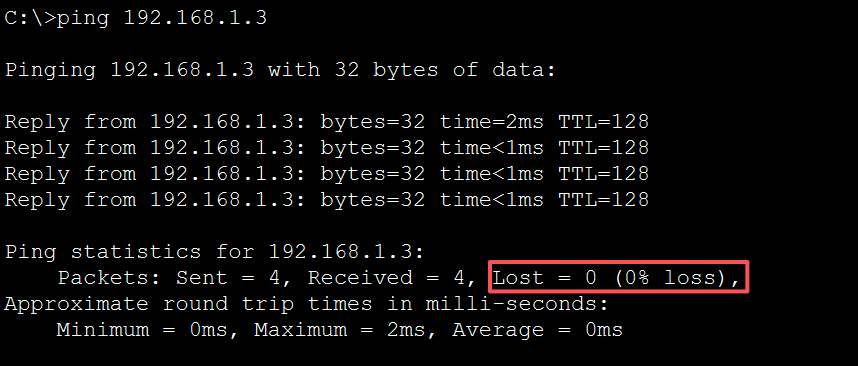

- 这里，相同vlan下的PC可以ping通，不同vlan下不可ping通，所以PC1和PC3相通，如图
3. 其他
- 图片源于本人电脑截图
- 模拟器是思科模拟器
如果在检验中出现问题可以检查下自己哪一步做错了，或者在评论区or私信提出来，或者从头开始重新做。
