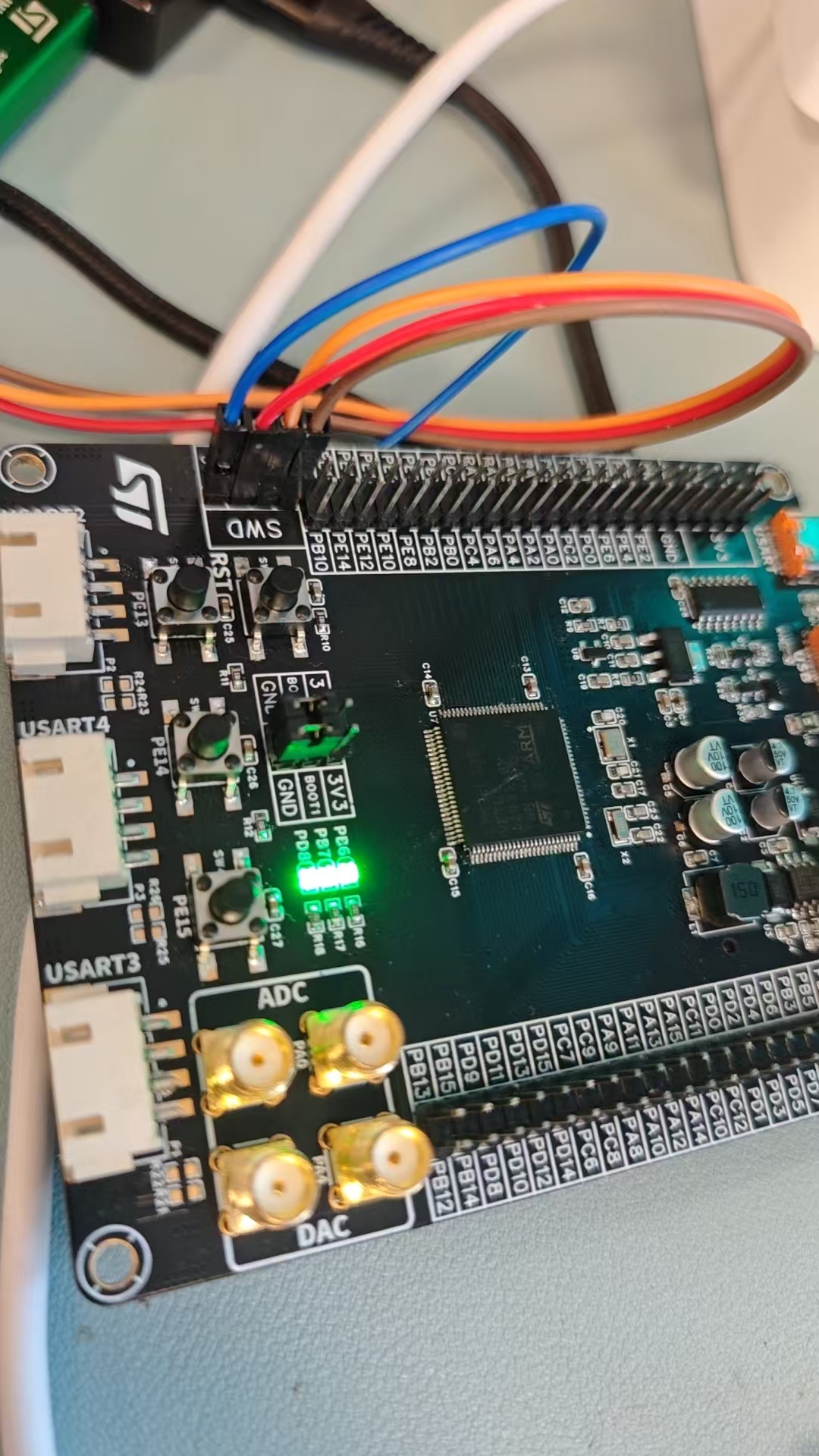

STM32F103VET6开发板例程(一)-LED

news 2025/11/13 6:54:41

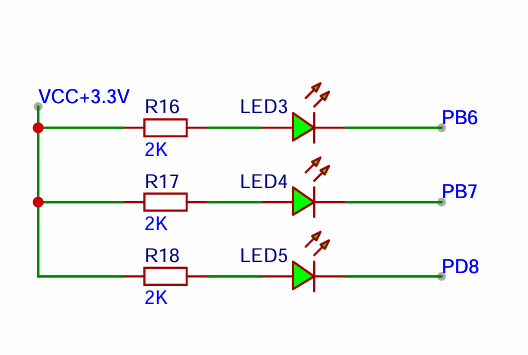

原理图

三个LED均为上拉状态，GPIO输出低电平点亮，高电平熄灭。

CUBEMX配置

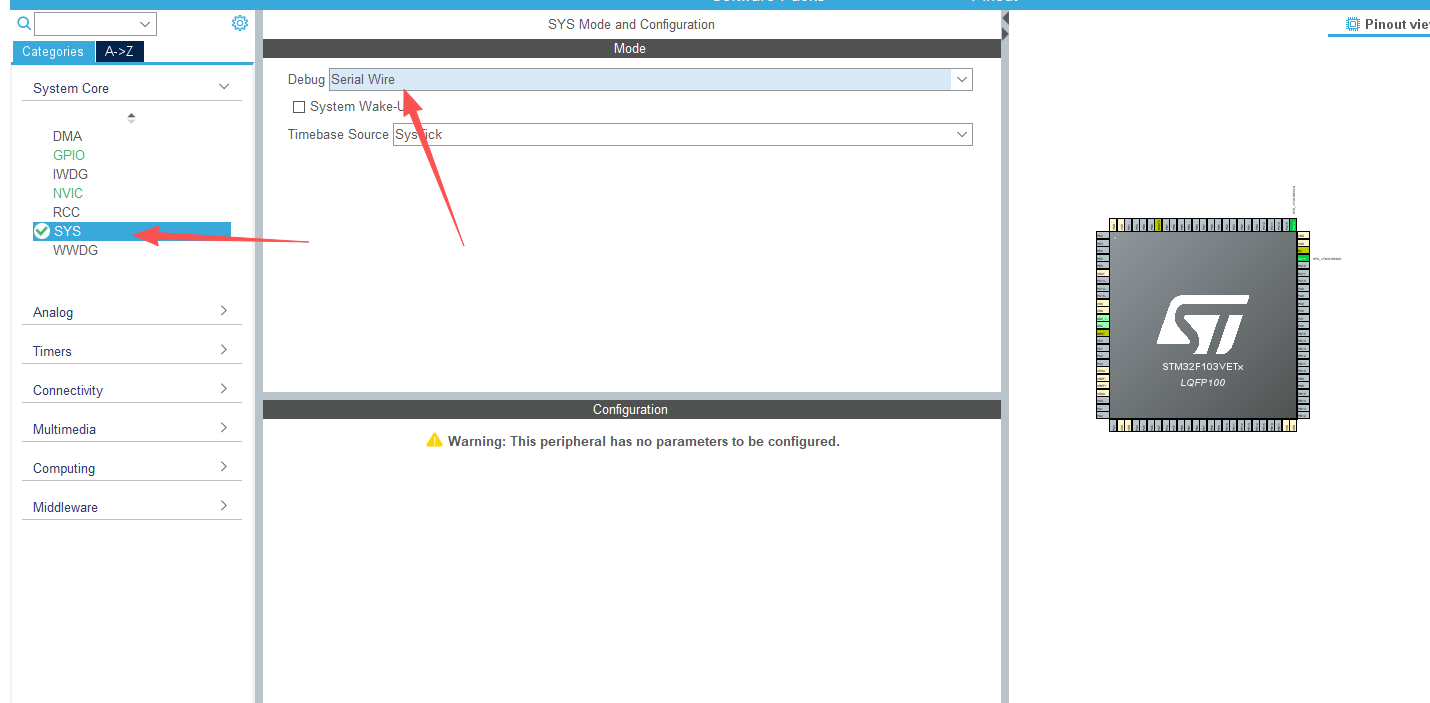

一配置调试方式

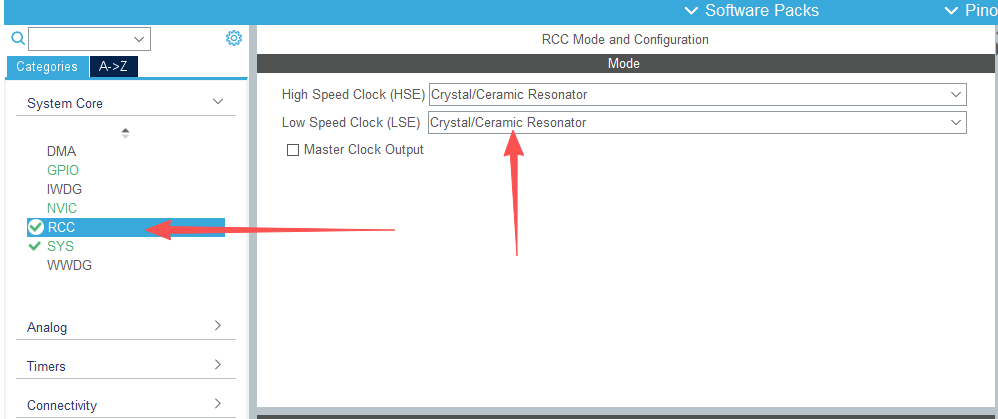

二选择时钟源

一般选择外部时钟源，选择晶体/陶瓷协震器模式

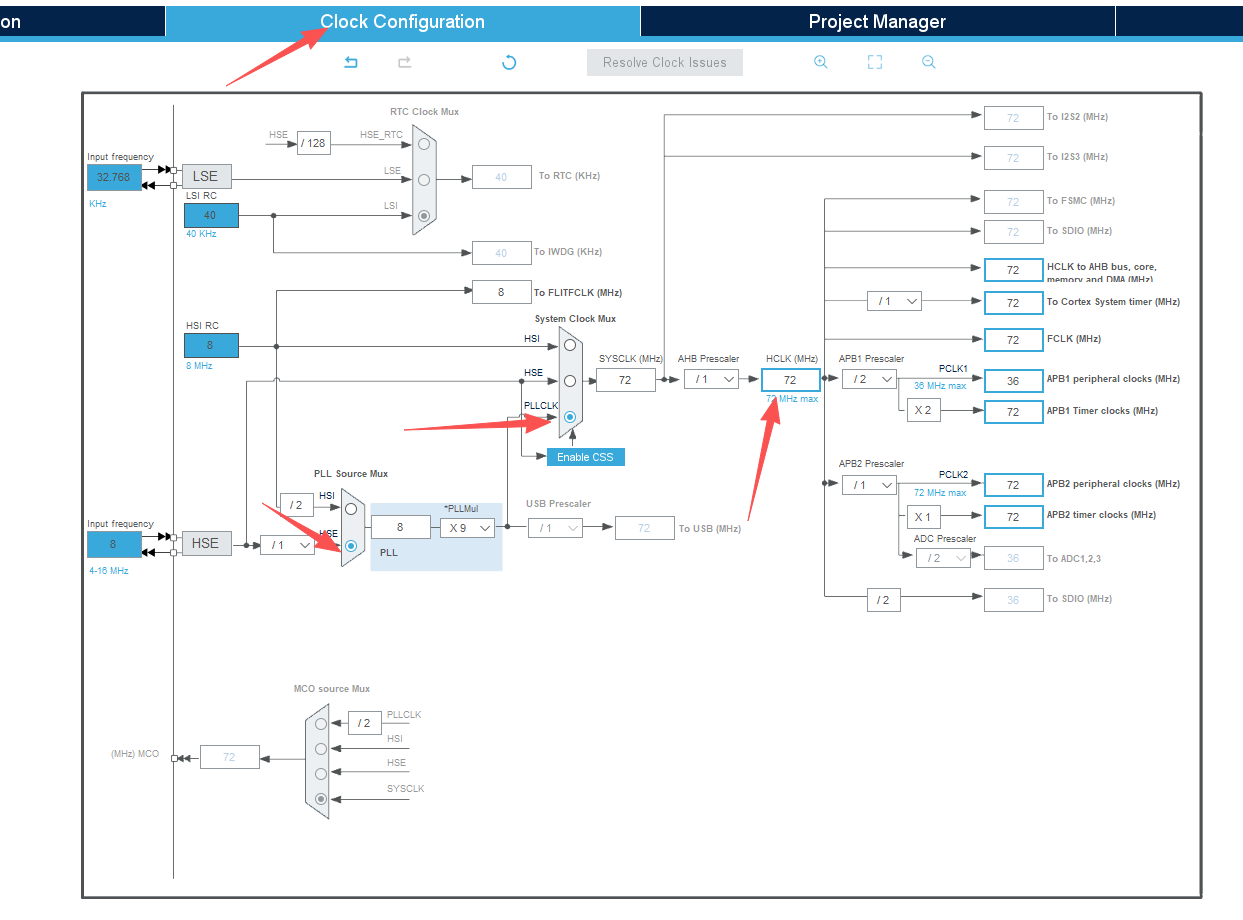

三配置时钟树

注意开发板上的晶振频率，通过倍频配置为72Mhz

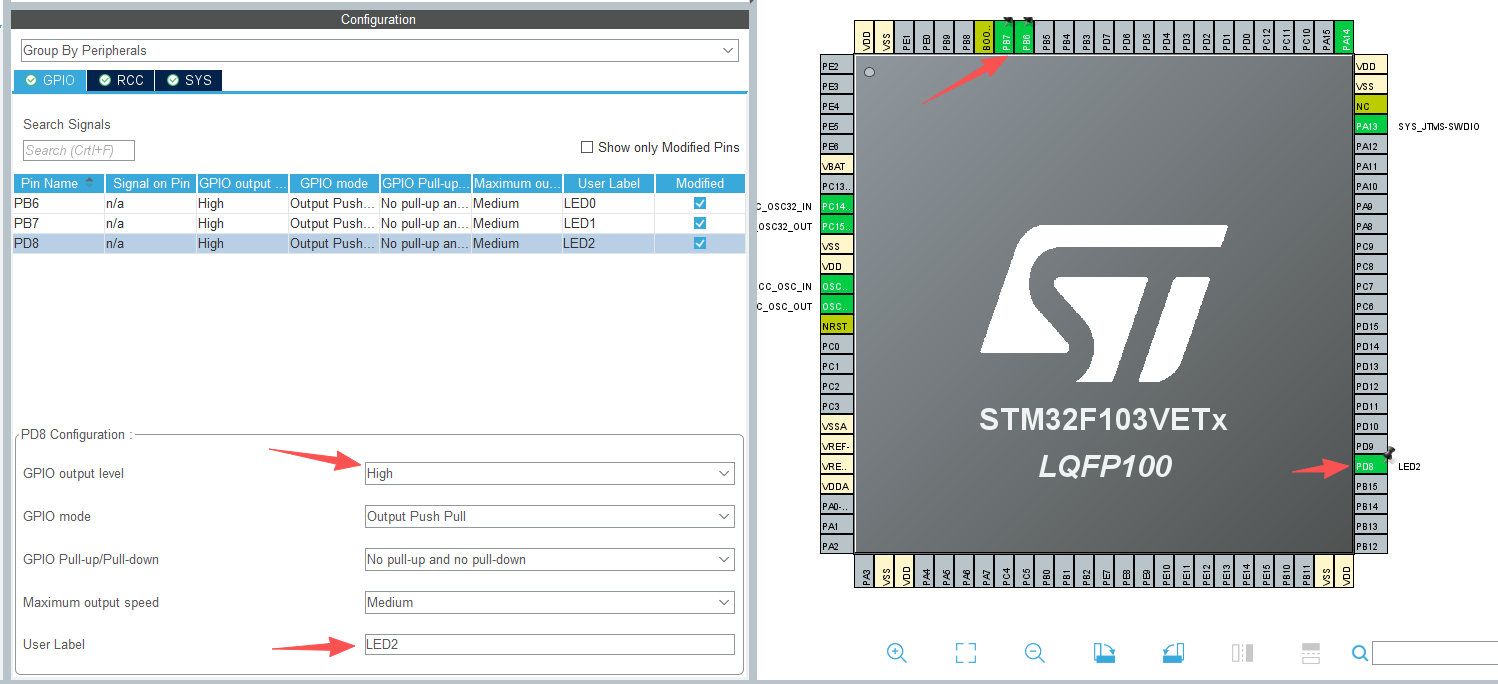

四配置GPIO输出模式

根据原理图配置输出模式，初始状态设为高电平，保持熄灭状态。

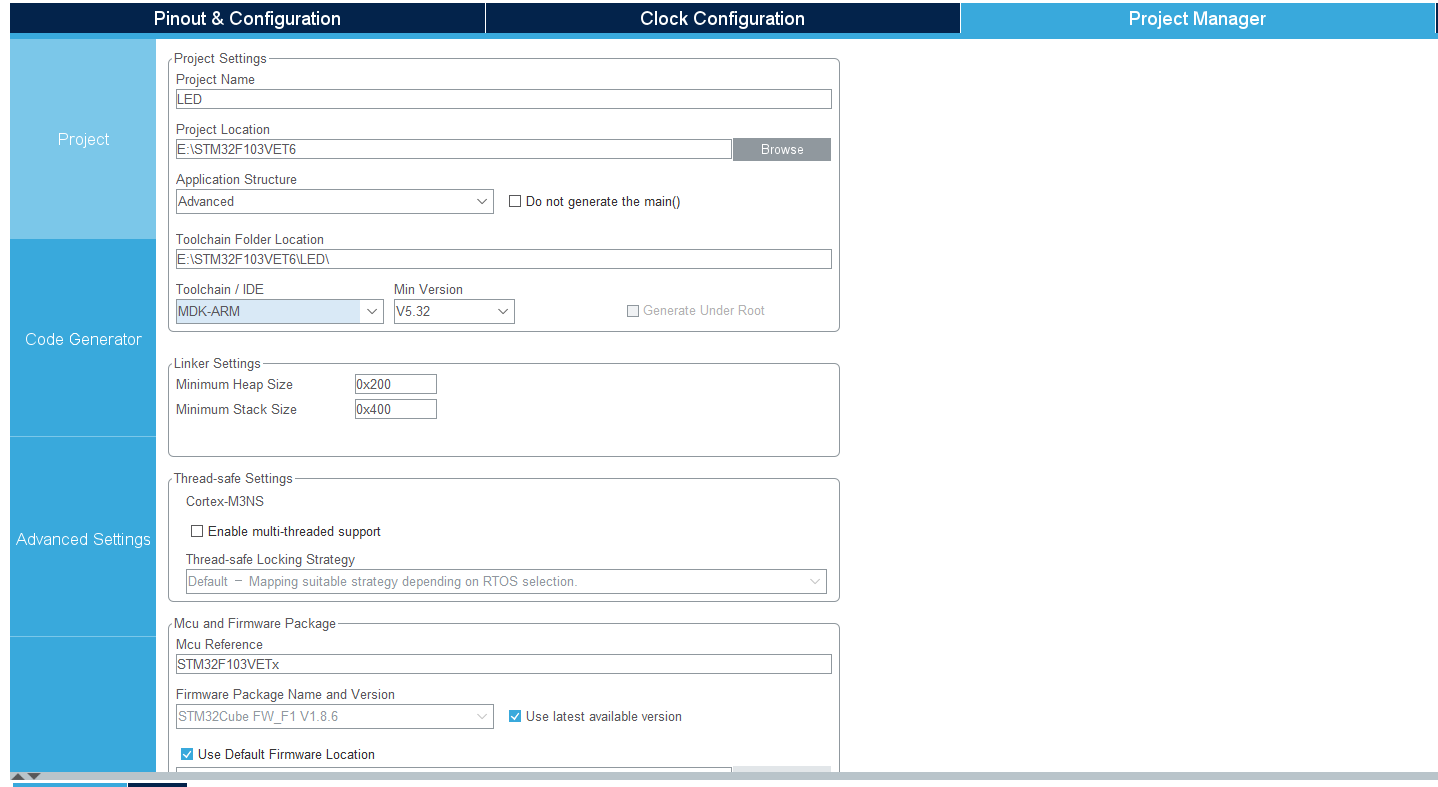

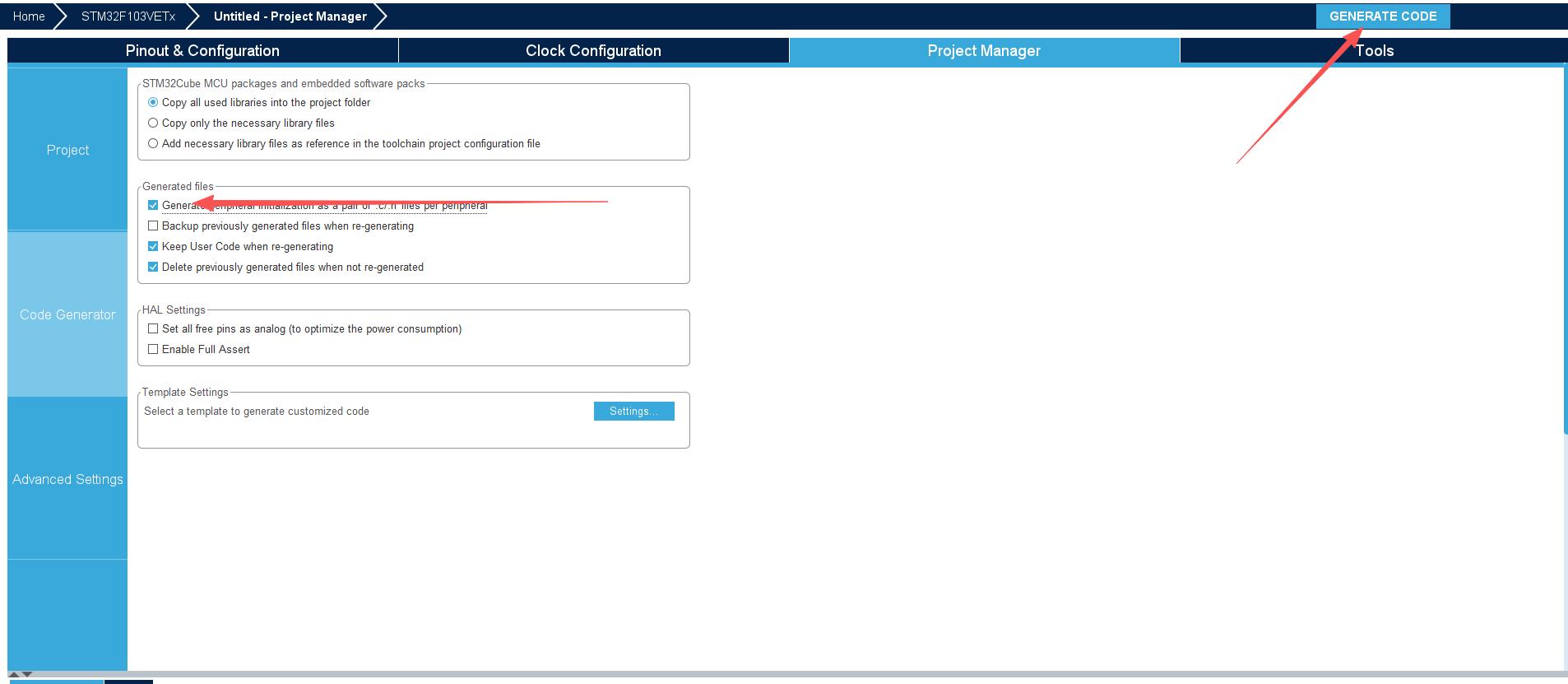

五，选择生成工程

注意路径不要有中文，配置完成后勾选生成工程。

工程配置

一创建驱动文件

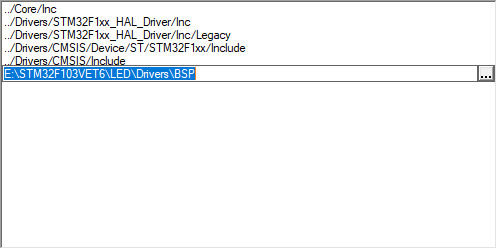

新建BSP文件夹，在文件夹下新建led的驱动文件，并引入头文件驱动路径

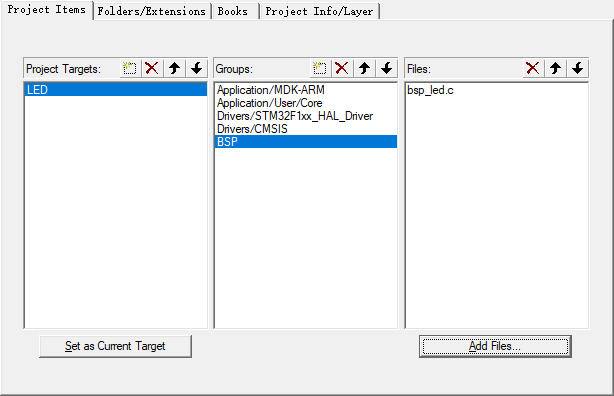

将新建的驱动文件添加进工程中

二编写驱动文件

bsp_led.h

#ifndef __BSP_LED_H__
#define __BSP_LED_H__#ifdef __cplusplus
extern "C" {
#endif/* Includes ------------------------------------------------------------------*/
#include "main.h"/*方便移植驱动文件*/
#define LED2_Pin GPIO_PIN_8
#define LED2_GPIO_Port GPIOD
#define LED0_Pin GPIO_PIN_6
#define LED0_GPIO_Port GPIOB
#define LED1_Pin GPIO_PIN_7
#define LED1_GPIO_Port GPIOBvoid MYLED_GPIO_Init(void);
void LED0(uint8_t x);
void LED1(uint8_t x);
void LED2(uint8_t x);
void LED0_Toggle(void);
void LED1_Toggle(void);
void LED2_Toggle(void);#ifdef __cplusplus
}
#endif
#endif

bsp_led.c

#include "bsp_led.h"/*复制GPIO初始化函数，方便移植*/
void MYLED_GPIO_Init(void)
{GPIO_InitTypeDef GPIO_InitStruct = {0};/* GPIO Ports Clock Enable */__HAL_RCC_GPIOC_CLK_ENABLE();__HAL_RCC_GPIOD_CLK_ENABLE();__HAL_RCC_GPIOA_CLK_ENABLE();__HAL_RCC_GPIOB_CLK_ENABLE();/*Configure GPIO pin Output Level */HAL_GPIO_WritePin(LED2_GPIO_Port, LED2_Pin, GPIO_PIN_SET);/*Configure GPIO pin Output Level */HAL_GPIO_WritePin(GPIOB, LED0_Pin|LED1_Pin, GPIO_PIN_SET);/*Configure GPIO pin : PtPin */GPIO_InitStruct.Pin = LED2_Pin;GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;GPIO_InitStruct.Pull = GPIO_NOPULL;GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_MEDIUM;HAL_GPIO_Init(LED2_GPIO_Port, &GPIO_InitStruct);/*Configure GPIO pins : PBPin PBPin */GPIO_InitStruct.Pin = LED0_Pin|LED1_Pin;GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;GPIO_InitStruct.Pull = GPIO_NOPULL;GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_MEDIUM;HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);}void LED0(uint8_t x)
{if(x== 1){HAL_GPIO_WritePin(LED0_GPIO_Port,LED0_Pin,GPIO_PIN_RESET);}else{HAL_GPIO_WritePin(LED0_GPIO_Port,LED0_Pin,GPIO_PIN_SET);}
}
void LED1(uint8_t x)
{if(x== 1){HAL_GPIO_WritePin(LED1_GPIO_Port,LED1_Pin,GPIO_PIN_RESET);}else{HAL_GPIO_WritePin(LED1_GPIO_Port,LED1_Pin,GPIO_PIN_SET);}
}
void LED2(uint8_t x)
{if(x== 1){HAL_GPIO_WritePin(LED2_GPIO_Port,LED2_Pin,GPIO_PIN_RESET);}else{HAL_GPIO_WritePin(LED2_GPIO_Port,LED2_Pin,GPIO_PIN_SET);}
}void LED0_Toggle(void)
{HAL_GPIO_TogglePin(LED0_GPIO_Port,LED0_Pin);
}
void LED1_Toggle(void)
{HAL_GPIO_TogglePin(LED1_GPIO_Port,LED1_Pin);
}
void LED2_Toggle(void)
{HAL_GPIO_TogglePin(LED2_GPIO_Port,LED2_Pin);
}

main.c

//记得包含头文件
int main(void)
{/* USER CODE BEGIN 1 *//* USER CODE END 1 *//* MCU Configuration--------------------------------------------------------*//* Reset of all peripherals, Initializes the Flash interface and the Systick. */HAL_Init();/* USER CODE BEGIN Init *//* USER CODE END Init *//* Configure the system clock */SystemClock_Config();/* USER CODE BEGIN SysInit *//* USER CODE END SysInit *//* Initialize all configured peripherals */MX_GPIO_Init();/* USER CODE BEGIN 2 *//* USER CODE END 2 *//* Infinite loop *//* USER CODE BEGIN WHILE */while (1){/* USER CODE END WHILE *//* USER CODE BEGIN 3 */LED0_Toggle();LED1_Toggle();LED2_Toggle();HAL_Delay(500);}/* USER CODE END 3 */
}
