THC63LVD1027D一款10位双链路LVDS信号中继器芯片，支持WUXGA分辨率视频数据传输THC63LVD1027支持30位数据通道方案

THC63LVD1027D 是一款由 THine Electronics 公司生产的 10 位双链路 LVDS 信号中继器芯片，主要用于视频信号处理和数据传输应用。（低压差分信号）中继器旨在支持主机与平板显示器之间高达WUXGA分辨率的像素数据传输。接收双链路LVDS数据流，并通过各种线速率转换模式（双链路输入/双链路输出、单链路输入/双链路输出以及双链路输入/单链路输出）传输LVDS数据。

‌主要特性：‌ ‌

•功能‌：支持 LVDS 信号中继、MUX/DEMUX（多路复用/解复用）和数据分配功能，可用于信号波形整形、图像复制或减少信号线等用途‌ 。

‌•性能‌：工作频率为 85 MHz，支持 30 位数据输入/输出（35 位/像素，包括时钟），最大输入时钟频率可达 135 MHz（部分型号支持 100 MHz 输出）‌ 3 4 。 ‌

•电气特性‌：单电源供电（3.0V–3.6V），支持低摆幅 LVDS 输出模式以抑制系统 EMI‌

‌•工作温度‌：在单输入/双输出（Single in / Dual out）和分配（Distribution）模式下支持 -40°C 至 105°C 的宽温范围；双输入/双输出（Dual in / Dual out）和双输入/单输出（Dual in / Single out）模式下为 -40°C 至 85°C‌ 2 3 。

‌•封装‌：采用 64 引脚 TSSOP 封装（带裸露焊盘），引脚间距为 0.5mm‌

应用场景 该芯片主要应用于音视频设备、办公自动化设备、通信设备、消费电子等场景，但不适用于航空航天、医疗设备等对可靠性要求极高的领域‌

其他特点 ‌

•输入/输出特性‌：支持30位/像素的双链路LVDS接收和发送，具有较宽的LVDS输入偏斜容限（±480ps @ 75MHz）和精确的LVDS输出时序（±250ps @ 75MHz）‌  。

•‌低功耗模式‌：支持掉电模式，可有效降低功耗‌  。 ‌

•EMI抑制‌：支持降低摆幅的LVDS输出模式，有助于抑制系统电磁干扰‌

特性

• 30位/像素双链路LVDS接收器

• 30位/像素双链路LVDS发射器

• 工作温度范围：-40ºC~105ºC

• 宽LVDS输入偏斜容限：75MHz时为±480ps

• 精确的LVDS输出时序：在75MHz时为±250ps

• 支持降低摆幅的LVDS输出模式，以抑制系统电磁干扰（EMI）

• 支持多种线路速率转换模式：双链路输入/双链路输出[clkout=1x clkin]、单链路输入/双链路输出[clkout=1/2x clkin]、双链路输入/单链路输出[clkout=2x clkin]

• 支持分发（信号复制）模式

• 支持掉电模式

• 3.3V单电压电源

• 64引脚TSSOP，带裸露焊盘（引脚间距0.5毫米）

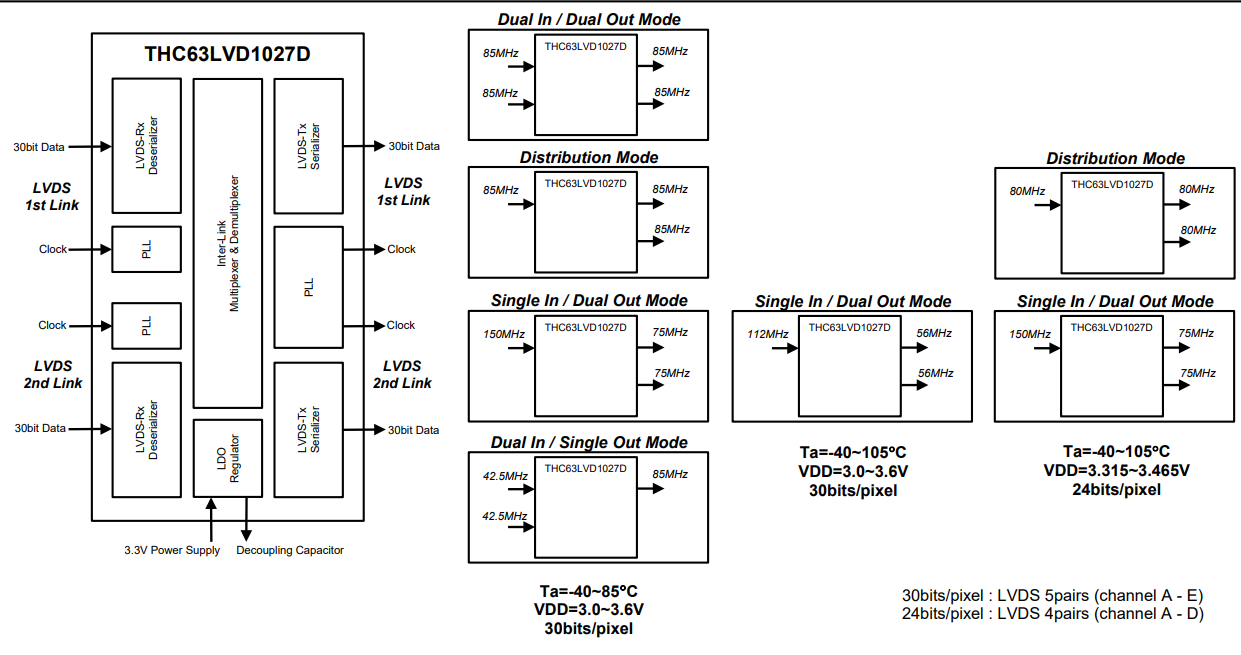

功能特性

• 信号模式：

• 双输入/双输出（30位像素，85MHz） ‌

• 单输入/双输出（150MHz） ‌

• 分配模式（信号复制） ‌ 1

• 时钟频率：支持40MHz至135MHz范围 ‌

• 低EMI输出：支持低摆幅LVDS模式以减少电磁干扰 ‌

• 电源管理：支持关断模式
